2006 YAMAHA XMAX 125 Manuale duso (in Italian)

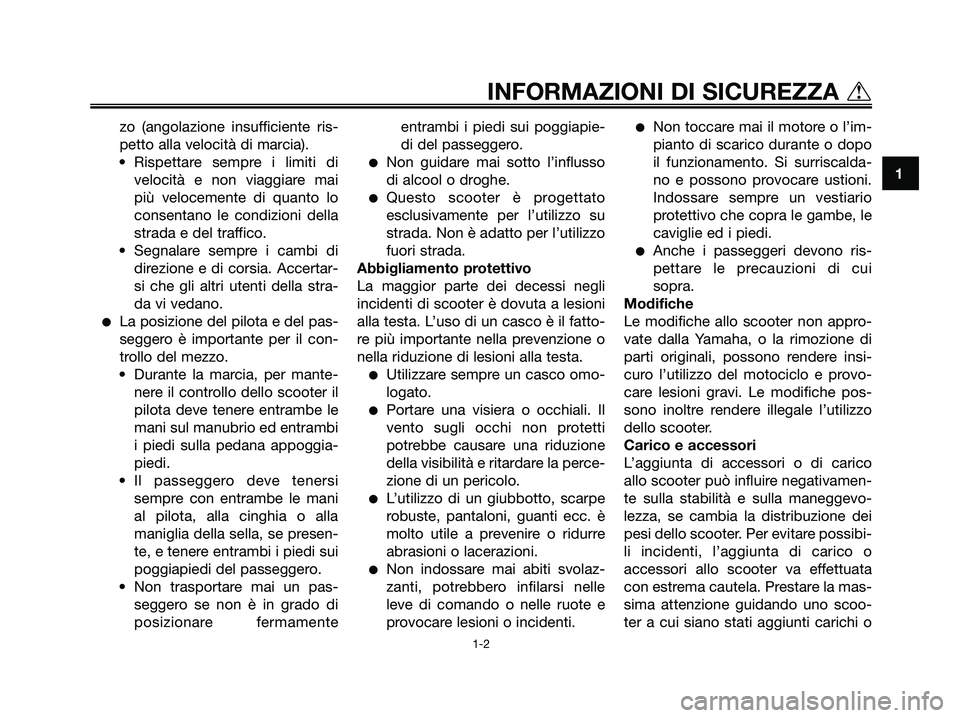

zo (angolazione insufficiente ris-
petto alla velocità di marcia).
• Rispettare sempre i limiti di
velocità e non viaggiare mai
più velocemente di quanto lo
consentano le condizioni della
strada e del traffico.
• Segnalare sempre i cambi di
direzione e di corsia. Accertar-
si che gli altri utenti della stra-
da vi vedano.
La posizione del pilota e del pas-
seggero è importante per il con-
trollo del mezzo.
• Durante la marcia, per mante-
nere il controllo dello scooter il
pilota deve tenere entrambe le
mani sul manubrio ed entrambi
i piedi sulla pedana appoggia-
piedi.
• Il passeggero deve tenersi
sempre con entrambe le mani
al pilota, alla cinghia o alla
maniglia della sella, se presen-
te, e tenere entrambi i piedi sui
poggiapiedi del passeggero.
• Non trasportare mai un pas-
seggero se non è in grado di
posizionare fermamenteentrambi i piedi sui poggiapie-
di del passeggero.
Non guidare mai sotto l’influsso
di alcool o droghe.
Questo scooter è progettato
esclusivamente per l’utilizzo su
strada. Non è adatto per l’utilizzo
fuori strada.
Abbigliamento protettivo
La maggior parte dei decessi negli
incidenti di scooter è dovuta a lesioni
alla testa. L’uso di un casco è il fatto-
re più importante nella prevenzione o
nella riduzione di lesioni alla testa.
Utilizzare sempre un casco omo-
logato.
Portare una visiera o occhiali. Il
vento sugli occhi non protetti
potrebbe causare una riduzione
della visibilità e ritardare la perce-
zione di un pericolo.
L’utilizzo di un giubbotto, scarpe
robuste, pantaloni, guanti ecc. è
molto utile a prevenire o ridurre
abrasioni o lacerazioni.
Non indossare mai abiti svolaz-
zanti, potrebbero infilarsi nelle
leve di comando o nelle ruote e
provocare lesioni o incidenti.
Non toccare mai il motore o l’im-
pianto di scarico durante o dopo
il funzionamento. Si surriscalda-
no e possono provocare ustioni.
Indossare sempre un vestiario
protettivo che copra le gambe, le
caviglie ed i piedi.
Anche i passeggeri devono ris-
pettare le precauzioni di cui
sopra.
Modifiche
Le modifiche allo scooter non appro-
vate dalla Yamaha, o la rimozione di
parti originali, possono rendere insi-
curo l’utilizzo del motociclo e provo-
care lesioni gravi. Le modifiche pos-
sono inoltre rendere illegale l’utilizzo
dello scooter.
Carico e accessori
L’aggiunta di accessori o di carico
allo scooter può influire negativamen-
te sulla stabilità e sulla maneggevo-
lezza, se cambia la distribuzione dei
pesi dello scooter. Per evitare possibi-
li incidenti, l’aggiunta di carico o
accessori allo scooter va effettuata
con estrema cautela. Prestare la mas-
sima attenzione guidando uno scoo-
ter a cui siano stati aggiunti carichi o
1
INFORMAZIONI DI SICUREZZA t
1-2
1B9-F8199-H0.qxd 17/10/2005 11:33 Página 9

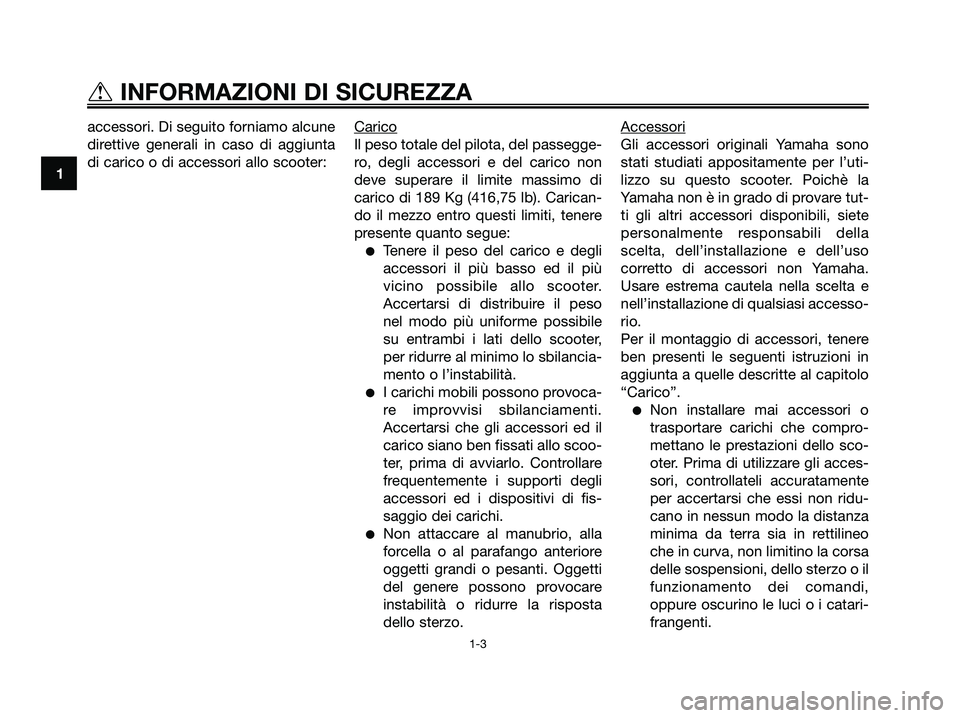

accessori. Di seguito forniamo alcune
direttive generali in caso di aggiunta
di carico o di accessori allo scooter:Carico
Il peso totale del pilota, del passegge-
ro, degli accessori e del carico non
deve superare il limite massimo di
carico di 189 Kg (416,75 lb). Carican-
do il mezzo entro questi limiti, tenere
presente quanto segue:
Tenere il peso del carico e degli
accessori il più basso ed il più
vicino possibile allo scooter.
Accertarsi di distribuire il peso
nel modo più uniforme possibile
su entrambi i lati dello scooter,
per ridurre al minimo lo sbilancia-
mento o l’instabilità.
I carichi mobili possono provoca-
re improvvisi sbilanciamenti.
Accertarsi che gli accessori ed il
carico siano ben fissati allo scoo-
ter, prima di avviarlo. Controllare
frequentemente i supporti degli
accessori ed i dispositivi di fis-
saggio dei carichi.
Non attaccare al manubrio, alla
forcella o al parafango anteriore
oggetti grandi o pesanti. Oggetti
del genere possono provocare
instabilità o ridurre la risposta
dello sterzo.Accessori
Gli accessori originali Yamaha sono
stati studiati appositamente per l’uti-
lizzo su questo scooter. Poichè la
Yamaha non è in grado di provare tut-
ti gli altri accessori disponibili, siete
personalmente responsabili della
scelta, dell’installazione e dell’uso
corretto di accessori non Yamaha.
Usare estrema cautela nella scelta e
nell’installazione di qualsiasi accesso-
rio.
Per il montaggio di accessori, tenere
ben presenti le seguenti istruzioni in
aggiunta a quelle descritte al capitolo
“Carico”.
Non installare mai accessori o
trasportare carichi che compro-
mettano le prestazioni dello sco-
oter. Prima di utilizzare gli acces-
sori, controllateli accuratamente
per accertarsi che essi non ridu-
cano in nessun modo la distanza
minima da terra sia in rettilineo
che in curva, non limitino la corsa
delle sospensioni, dello sterzo o il
funzionamento dei comandi,
oppure oscurino le luci o i catari-
frangenti.
1
tINFORMAZIONI DI SICUREZZA
1-3
1B9-F8199-H0.qxd 17/10/2005 11:33 Página 10

• Gli accessori montati sul
manubrio oppure nella zona
delle forcelle possono creare
instabilità dovuta alla distribu-
zione non uniforme dei pesi o a
modifiche dell’aerodinamica.
Montando accessori sul manu-
brio oppure nella zona delle
forcelle, tener conto che devo-
no essere il più possibile leg-
geri ed essere comunque
ridotti al minimo.
• Accessori ingombranti o grandi
possono compromettere seria-
mente la stabilità dello scooter
a causa degli effetti aerodina-
mici. Il vento potrebbe solleva-
re lo scooter, oppure questo
potrebbe divenire instabile sot-
to l’azione di venti trasversali.
Questo genere di accessori
può provocare instabilità
anche quando si viene sorpas-
sati o nel sorpasso di veicoli di
grandi dimensioni.
• Determinati accessori possono
spostare il pilota dalla propria
posizione normale di guida.
Una posizione impropria limitala libertà di movimento del
pilota e può compromettere la
capacità di controllo del veico-
lo; pertanto, accessori del
genere sono sconsigliati.
L’aggiunta di accessori elettrici
va effettuata con cautela. Se con
tali accessori si supera la capa-
cità di carico dell’impianto elettri-
co, si potrebbe verificare un
guasto allo scooter, ed in partico-
lare all’illuminazione o all’alimen-
tazione del motore.
Benzina e gas di scarico
LA BENZINA È ALTAMENTE
INFIAMMABILE:
• Al rifornimento, spegnere sem-
pre il motore.
• Durante il rifornimento, stare
attenti a non versare benzina
sul motore o sull’impianto di
scarico.
• Non effettuare mai il riforni-
mento fumando o in vicinanza
di fiamme libere.
Non avviare mai il motore e farlo
funzionare per qualsiasi lasso di
tempo in ambienti chiusi. I gas di
scarico sono velenosi e possonoprovocare la perdita della conos-
cenza e la morte in breve tempo.
Far funzionare lo scooter sempre
e soltanto in ambienti provvisti di
una adeguata ventilazione.
Prima di lasciare incustodito lo
scooter, spegnere sempre il
motore e togliere la chiave
dall’interruttore principale. Tener
presente quanto segue quando si
parcheggia lo scooter:
• Il motore e l’impianto di scarico
possono essere molto caldi,
pertanto parcheggiare lo scoo-
ter in un punto in cui non ci sia
pericolo che pedoni o bambini
tocchino questi punti caldi del
veicolo.
• Non parcheggiare lo scooter
su pendenze o su terreno soffi-
ce, altrimenti potrebbe ribaltar-
si.
• Non parcheggiare lo scooter
accanto a possibili fonti infiam-
mabili (per es. caldaie a chero-
sene, o vicino ad una fiamma
libera), altrimenti potrebbe
prendere fuoco.
1
INFORMAZIONI DI SICUREZZA t
1-4
1B9-F8199-H0.qxd 17/10/2005 11:33 Página 11

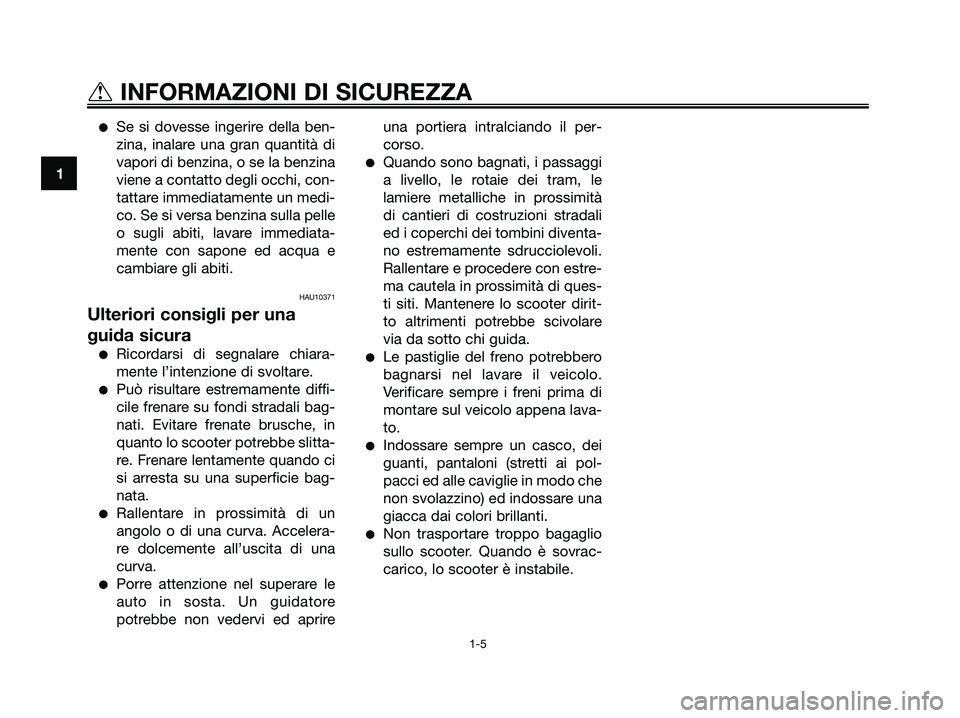

Se si dovesse ingerire della ben-
zina, inalare una gran quantità di
vapori di benzina, o se la benzina
viene a contatto degli occhi, con-
tattare immediatamente un medi-
co. Se si versa benzina sulla pelle
o sugli abiti, lavare immediata-
mente con sapone ed acqua e
cambiare gli abiti.
HAU10371
Ulteriori consigli per una
guida sicura
Ricordarsi di segnalare chiara-
mente l’intenzione di svoltare.
Può risultare estremamente diffi-
cile frenare su fondi stradali bag-
nati. Evitare frenate brusche, in
quanto lo scooter potrebbe slitta-
re. Frenare lentamente quando ci
si arresta su una superficie bag-
nata.
Rallentare in prossimità di un
angolo o di una curva. Accelera-
re dolcemente all’uscita di una
curva.
Porre attenzione nel superare le
auto in sosta. Un guidatore
potrebbe non vedervi ed aprireuna portiera intralciando il per-
corso.
Quando sono bagnati, i passaggi
a livello, le rotaie dei tram, le
lamiere metalliche in prossimità
di cantieri di costruzioni stradali
ed i coperchi dei tombini diventa-
no estremamente sdrucciolevoli.
Rallentare e procedere con estre-
ma cautela in prossimità di ques-
ti siti. Mantenere lo scooter dirit-
to altrimenti potrebbe scivolare
via da sotto chi guida.
Le pastiglie del freno potrebbero
bagnarsi nel lavare il veicolo.
Verificare sempre i freni prima di
montare sul veicolo appena lava-
to.
Indossare sempre un casco, dei
guanti, pantaloni (stretti ai pol-
pacci ed alle caviglie in modo che
non svolazzino) ed indossare una
giacca dai colori brillanti.
Non trasportare troppo bagaglio
sullo scooter. Quando è sovrac-
carico, lo scooter è instabile.
1
tINFORMAZIONI DI SICUREZZA
1-5
1B9-F8199-H0.qxd 17/10/2005 11:33 Página 12

DESCRIZIONE
2-1
2
HAU10410

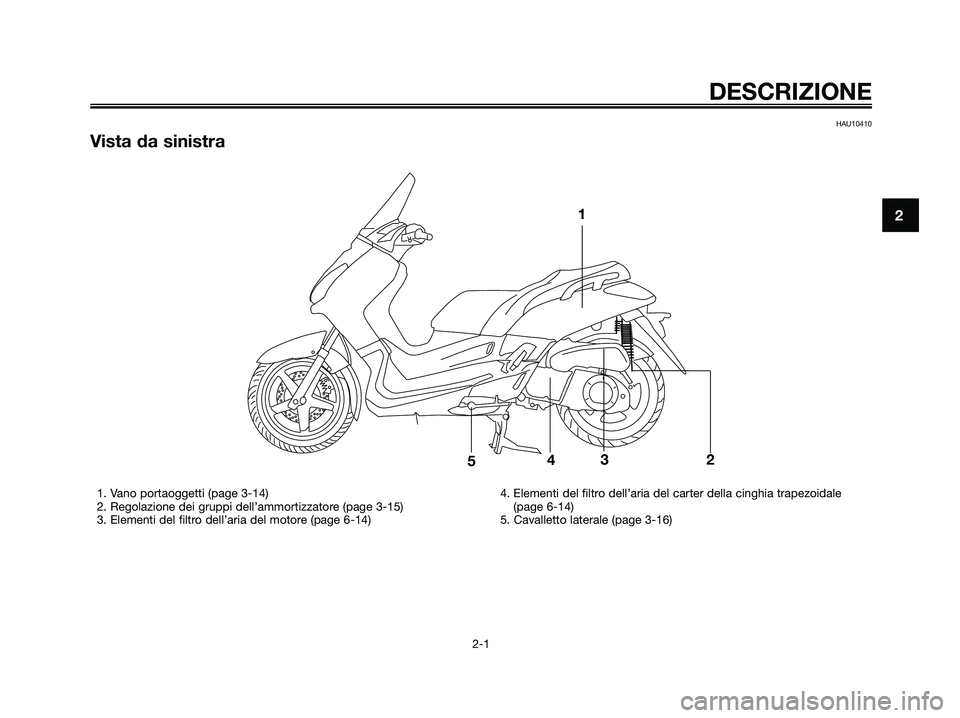

Vista da sinistra
1
23
4
5
1. Vano portaoggetti (page 3-14)
2. Regolazione dei gruppi dell’ammortizzatore (page 3-15)
3. Elementi del filtro dell’aria del motore (page 6-14)4. Elementi del filtro dell’aria del carter della cinghia trapezoidale
(page 6-14)
5. Cavalletto laterale (page 3-16)
1B9-F8199-H0.qxd 17/10/2005 11:33 Página 13

DESCRIZIONE
2-2
2
HAU10420

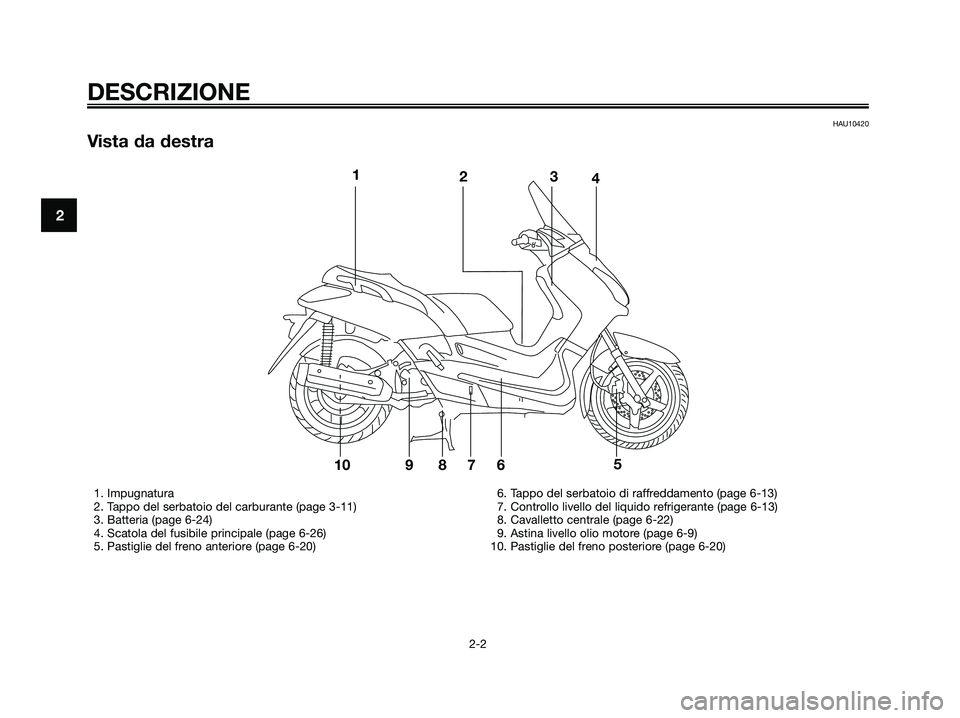

Vista da destra
1234
1098765
1. Impugnatura
2. Tappo del serbatoio del carburante (page 3-11)
3. Batteria (page 6-24)
4. Scatola del fusibile principale (page 6-26)
5. Pastiglie del freno anteriore (page 6-20)6. Tappo del serbatoio di raffreddamento (page 6-13)
7. Controllo livello del liquido refrigerante (page 6-13)
8. Cavalletto centrale (page 6-22)
9. Astina livello olio motore (page 6-9)
10. Pastiglie del freno posteriore (page 6-20)
1B9-F8199-H0.qxd 17/10/2005 11:33 Página 14

DESCRIZIONE
2-3
2
HAU10430

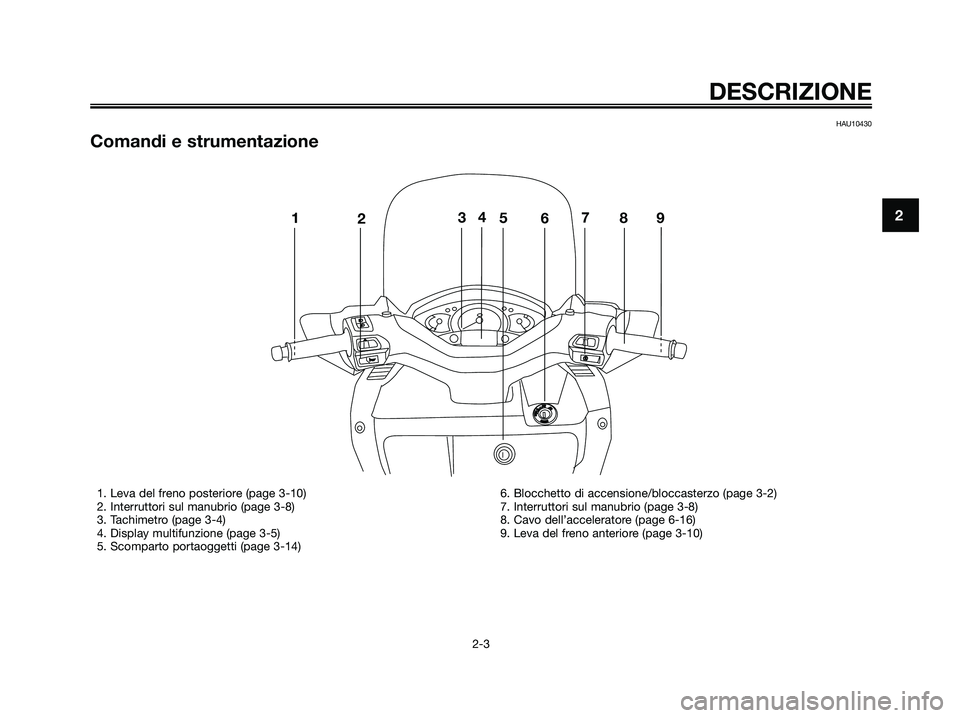

Comandi e strumentazione
OPENPUSH
1235
67894
1. Leva del freno posteriore (page 3-10)
2. Interruttori sul manubrio (page 3-8)
3. Tachimetro (page 3-4)
4. Display multifunzione (page 3-5)
5. Scomparto portaoggetti (page 3-14)6. Blocchetto di accensione/bloccasterzo (page 3-2)
7. Interruttori sul manubrio (page 3-8)
8. Cavo dell’acceleratore (page 6-16)
9. Leva del freno anteriore (page 3-10)
1B9-F8199-H0.qxd 17/10/2005 11:33 Página 15

HAU10972

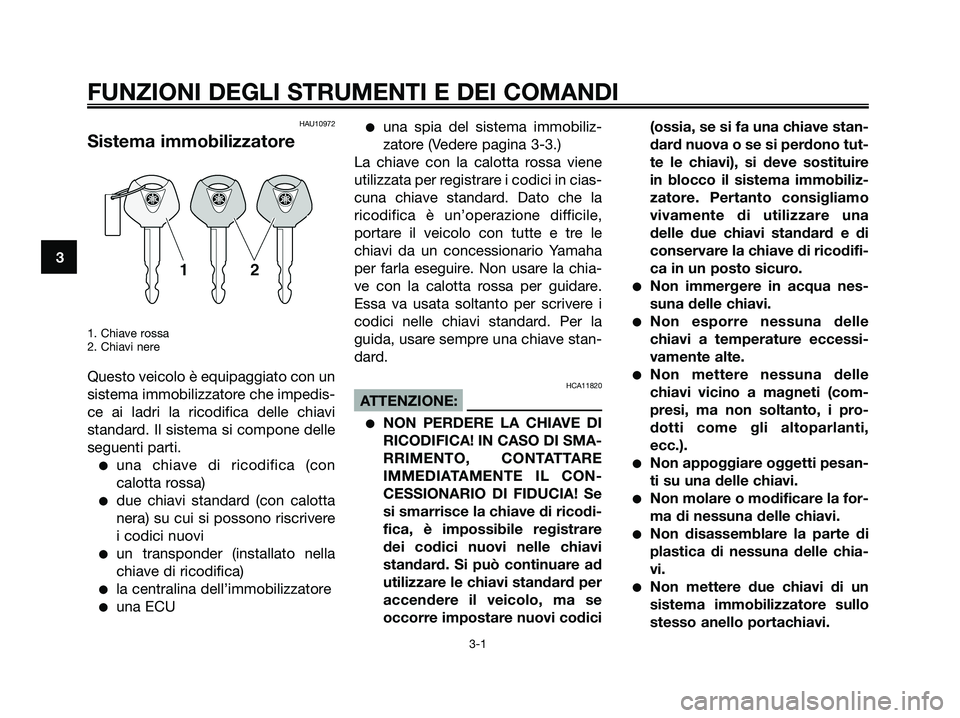

Sistema immobilizzatore
1. Chiave rossa
2. Chiavi nere
Questo veicolo è equipaggiato con un
sistema immobilizzatore che impedis-
ce ai ladri la ricodifica delle chiavi
standard. Il sistema si compone delle
seguenti parti.
una chiave di ricodifica (con
calotta rossa)
due chiavi standard (con calotta
nera) su cui si possono riscrivere
i codici nuovi
un transponder (installato nella
chiave di ricodifica)
la centralina dell’immobilizzatore
una ECU
una spia del sistema immobiliz-
zatore (Vedere pagina 3-3.)
La chiave con la calotta rossa viene
utilizzata per registrare i codici in cias-
cuna chiave standard. Dato che la
ricodifica è un’operazione difficile,
portare il veicolo con tutte e tre le
chiavi da un concessionario Yamaha
per farla eseguire. Non usare la chia-
ve con la calotta rossa per guidare.
Essa va usata soltanto per scrivere i
codici nelle chiavi standard. Per la
guida, usare sempre una chiave stan-
dard.
HCA11820
ATTENZIONE:
NON PERDERE LA CHIAVE DI
RICODIFICA! IN CASO DI SMA-
RRIMENTO, CONTATTARE
IMMEDIATAMENTE IL CON-
CESSIONARIO DI FIDUCIA! Se
si smarrisce la chiave di ricodi-
fica, è impossibile registrare
dei codici nuovi nelle chiavi
standard. Si può continuare ad
utilizzare le chiavi standard per
accendere il veicolo, ma se
occorre impostare nuovi codici(ossia, se si fa una chiave stan-
dard nuova o se si perdono tut-
te le chiavi), si deve sostituire
in blocco il sistema immobiliz-
zatore. Pertanto consigliamo
vivamente di utilizzare una
delle due chiavi standard e di
conservare la chiave di ricodifi-
ca in un posto sicuro.
Non immergere in acqua nes-
suna delle chiavi.
Non esporre nessuna delle
chiavi a temperature eccessi-
vamente alte.
Non mettere nessuna delle
chiavi vicino a magneti (com-
presi, ma non soltanto, i pro-
dotti come gli altoparlanti,
ecc.).
Non appoggiare oggetti pesan-
ti su una delle chiavi.
Non molare o modificare la for-
ma di nessuna delle chiavi.
Non disassemblare la parte di
plastica di nessuna delle chia-
vi.
Non mettere due chiavi di un
sistema immobilizzatore sullo
stesso anello portachiavi.
3
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
1B9-F8199-H0.qxd 17/10/2005 11:33 Página 16
