MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-12
2
3
4
5
67
8
9

Per il TDM900
Per il TDM900A

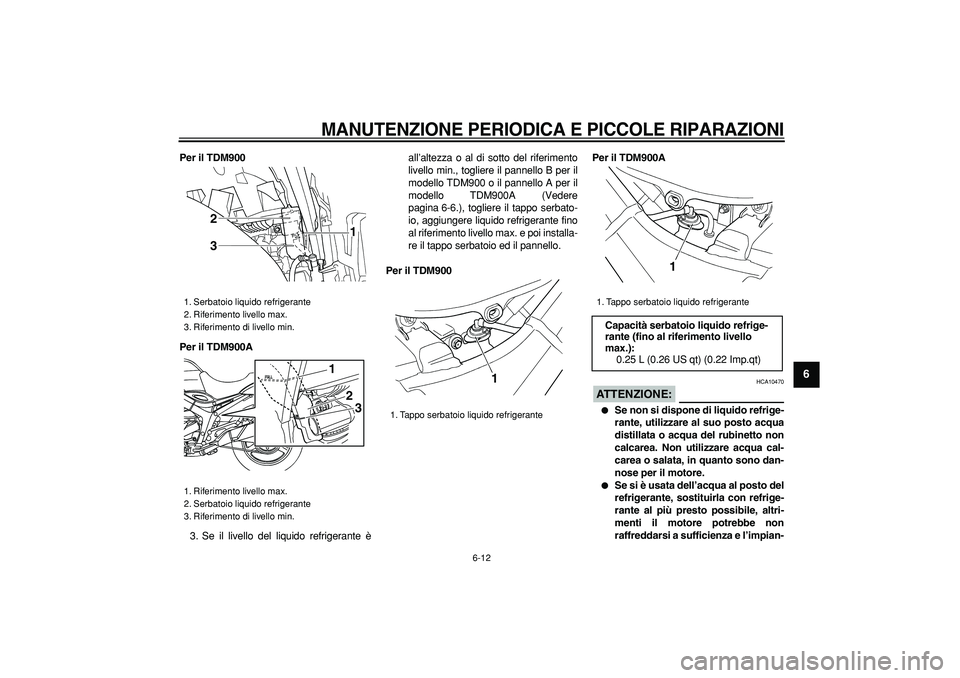

3. Se il livello del liquido refrigerante èall’altezza o al di sotto del riferimento
livello min., togliere il pannello B per il
modello TDM900 o il pannello A per il
modello TDM900A (Vedere
pagina 6-6.), togliere il tappo serbato-
io, aggiungere liquido refrigerante fino
al riferimento livello max. e poi installa-
re il tappo serbatoio ed il pannello.
Per il TDM900Per il TDM900A
ATTENZIONE:

HCA10470

Se non si dispone di liquido refrige-
rante, utilizzare al suo posto acqua
distillata o acqua del rubinetto non
calcarea. Non utilizzare acqua cal-
carea o salata, in quanto sono dan-
nose per il motore.

Se si è usata dell’acqua al posto del
refrigerante, sostituirla con refrige-
rante al più presto possibile, altri-
menti il motore potrebbe non
raffreddarsi a sufficienza e l’impian-
1. Serbatoio liquido refrigerante
2. Riferimento livello max.
3. Riferimento di livello min.
1. Riferimento livello max.
2. Serbatoio liquido refrigerante
3. Riferimento di livello min.
1 2
33 1
2

1. Tappo serbatoio liquido refrigerante
1

1. Tappo serbatoio liquido refrigerante
Capacità serbatoio liquido refrige-
rante (fino al riferimento livello
max.):
0.25 L (0.26 US qt) (0.22 Imp.qt)
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-13
1
2
3
4
5
6
7
8
9

to di raffreddamento non sarebbe
protetto dal gelo e dalla corrosione.

Se si è aggiunta acqua al refrigeran-
te, far controllare al più presto pos-
sibile da un concessionario
Yamaha il contenuto di refrigerante,
altrimenti l’efficacia del liquido re-
frigerante si riduce.
AVVERTENZA

HWA10380
Non tentare mai di togliere il tappo del
radiatore quando il motore è caldo.
NOTA:


La ventola radiatore si accende o si
spegne automaticamente in funzione
della temperatura del liquido refrige-
rante nel radiatore.

Se il motore si surriscalda, vedere pa-
gina 6-37 per ulteriori istruzioni.

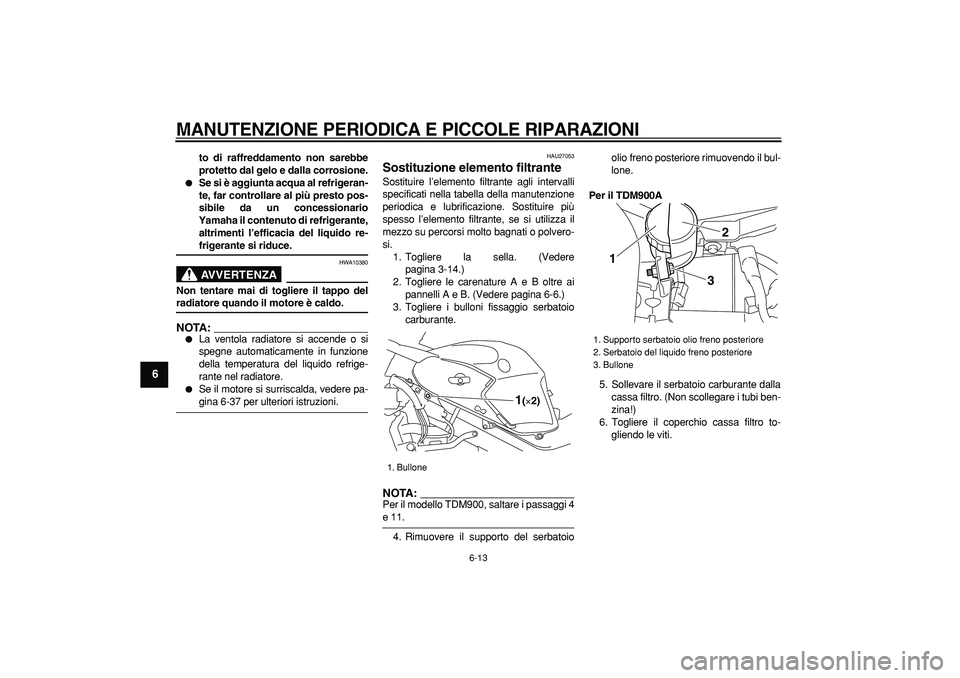

HAU27053
Sostituzione elemento filtrante
Sostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Sostituire più
spesso l’elemento filtrante, se si utilizza il
mezzo su percorsi molto bagnati o polvero-
si.
1. Togliere la sella. (Vedere
pagina 3-14.)
2. Togliere le carenature A e B oltre ai
pannelli A e B. (Vedere pagina 6-6.)
3. Togliere i bulloni fissaggio serbatoio
carburante.
NOTA:

Per il modello TDM900, saltare i passaggi 4
e 11.
4. Rimuovere il supporto del serbatoioolio freno posteriore rimuovendo il bul-
lone.
Per il TDM900A
5. Sollevare il serbatoio carburante dalla
cassa filtro. (Non scollegare i tubi ben-
zina!)
6. Togliere il coperchio cassa filtro to-
gliendo le viti.
1. Bullone
1(×2)

1. Supporto serbatoio olio freno posteriore
2. Serbatoio del liquido freno posteriore
3. Bullone
12
3

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-14
2
3
4
5
67
8
9

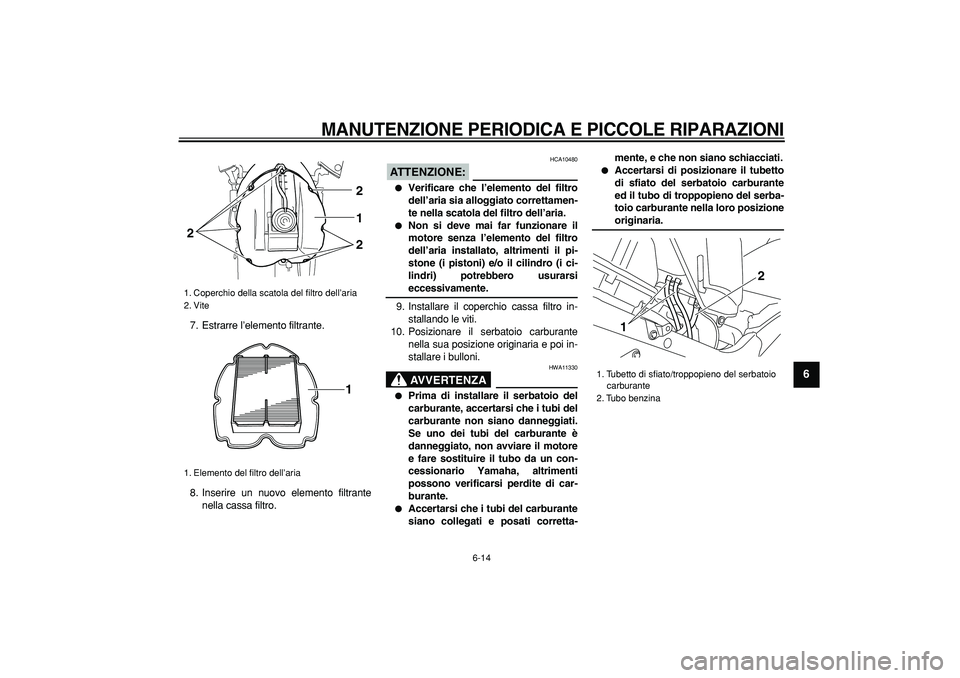

7. Estrarre l’elemento filtrante.
8. Inserire un nuovo elemento filtrante
nella cassa filtro.
ATTENZIONE:

HCA10480

Verificare che l’elemento del filtro
dell’aria sia alloggiato correttamen-
te nella scatola del filtro dell’aria.

Non si deve mai far funzionare il
motore senza l’elemento del filtro
dell’aria installato, altrimenti il pi-
stone (i pistoni) e/o il cilindro (i ci-
lindri) potrebbero usurarsi
eccessivamente.
9. Installare il coperchio cassa filtro in-
stallando le viti.
10. Posizionare il serbatoio carburante
nella sua posizione originaria e poi in-
stallare i bulloni.
AVVERTENZA

HWA11330

Prima di installare il serbatoio del
carburante, accertarsi che i tubi del
carburante non siano danneggiati.
Se uno dei tubi del carburante è
danneggiato, non avviare il motore
e fare sostituire il tubo da un con-
cessionario Yamaha, altrimenti
possono verificarsi perdite di car-
burante.

Accertarsi che i tubi del carburante
siano collegati e posati corretta-mente, e che non siano schiacciati.

Accertarsi di posizionare il tubetto
di sfiato del serbatoio carburante
ed il tubo di troppopieno del serba-
toio carburante nella loro posizione
originaria.
1. Coperchio della scatola del filtro dell’aria
2. Vite
1. Elemento del filtro dell’aria
1 2
2 21

1. Tubetto di sfiato/troppopieno del serbatoio
carburante
2. Tubo benzina
12

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-15
1
2
3
4
5
6
7
8
9

11. Installare il supporto del serbatoio olio
freno posteriore installando il bullone.
12. Installare i pannelli e le carenature.
13. Installare la sella.

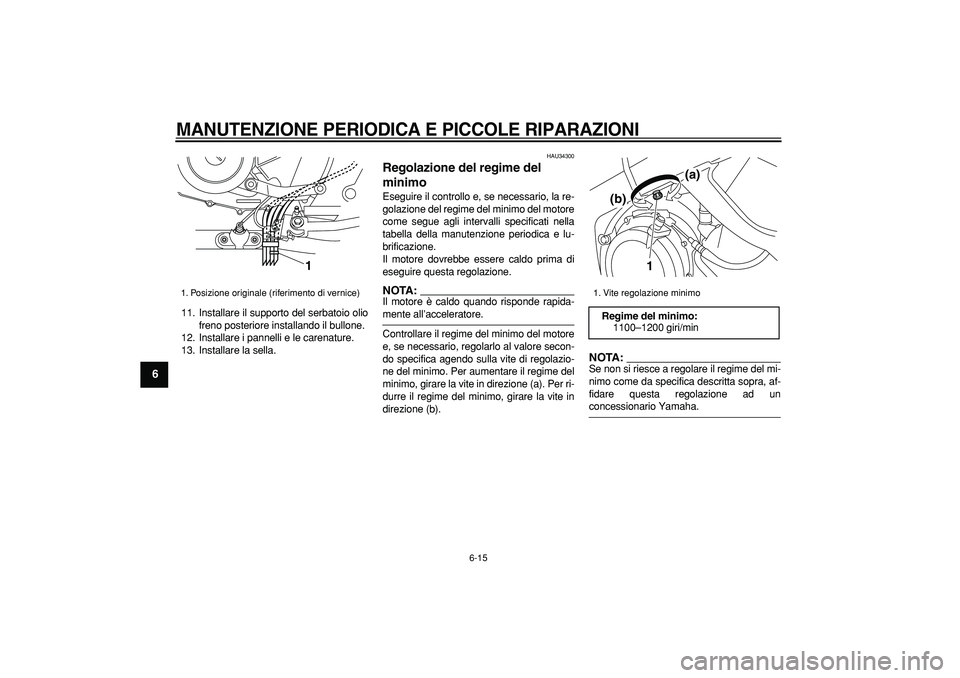

HAU34300
Regolazione del regime del
minimo
Eseguire il controllo e, se necessario, la re-
golazione del regime del minimo del motore
come segue agli intervalli specificati nella
tabella della manutenzione periodica e lu-
brificazione.
Il motore dovrebbe essere caldo prima di
eseguire questa regolazione.
NOTA:

Il motore è caldo quando risponde rapida-
mente all’acceleratore.
Controllare il regime del minimo del motore
e, se necessario, regolarlo al valore secon-
do specifica agendo sulla vite di regolazio-
ne del minimo. Per aumentare il regime del
minimo, girare la vite in direzione (a). Per ri-
durre il regime del minimo, girare la vite in
direzione (b).
NOTA:

Se non si riesce a regolare il regime del mi-
nimo come da specifica descritta sopra, af-
fidare questa regolazione ad un
concessionario Yamaha.
1. Posizione originale (riferimento di vernice)
1

1. Vite regolazione minimo
Regime del minimo:
1100–1200 giri/min
1(a)
(b)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-16
2
3
4
5
67
8
9

HAU21381

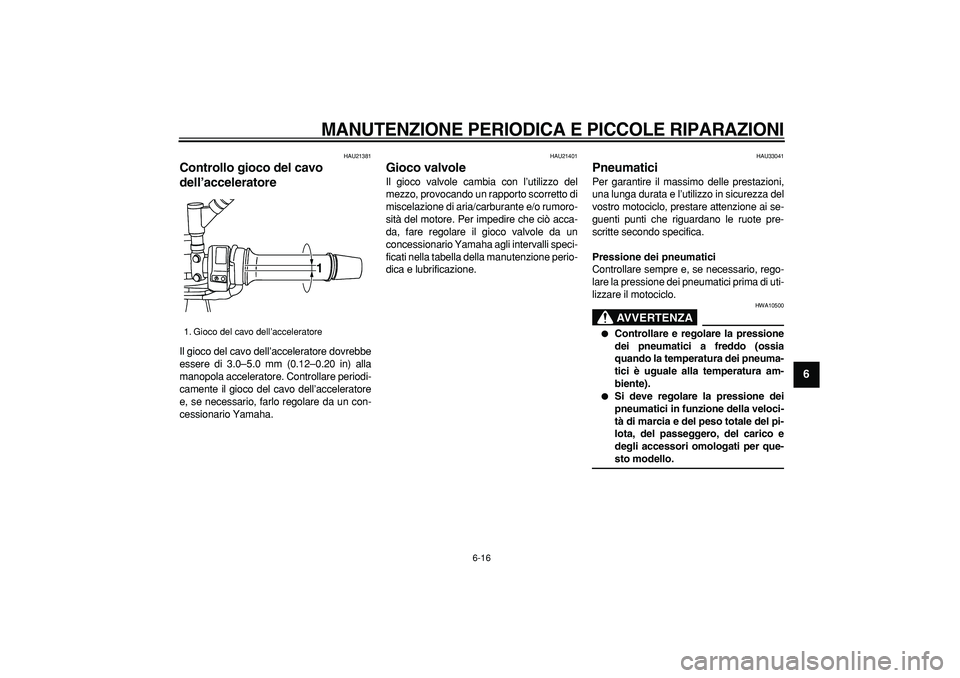

Controllo gioco del cavo
dell’acceleratore
Il gioco del cavo dell’acceleratore dovrebbe
essere di 3.0–5.0 mm (0.12–0.20 in) alla
manopola acceleratore. Controllare periodi-
camente il gioco del cavo dell’acceleratore
e, se necessario, farlo regolare da un con-
cessionario Yamaha.
HAU21401
Gioco valvole
Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
HAU33041
Pneumatici
Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro motociclo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.
Pressione dei pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione dei pneumatici prima di uti-
lizzare il motociclo.
AVVERTENZA

HWA10500

Controllare e regolare la pressione
dei pneumatici a freddo (ossia
quando la temperatura dei pneuma-
tici è uguale alla temperatura am-
biente).

Si deve regolare la pressione dei
pneumatici in funzione della veloci-
tà di marcia e del peso totale del pi-
lota, del passeggero, del carico e
degli accessori omologati per que-
sto modello.
1. Gioco del cavo dell’acceleratore
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-17
1
2
3
4
5
6
7
8
9

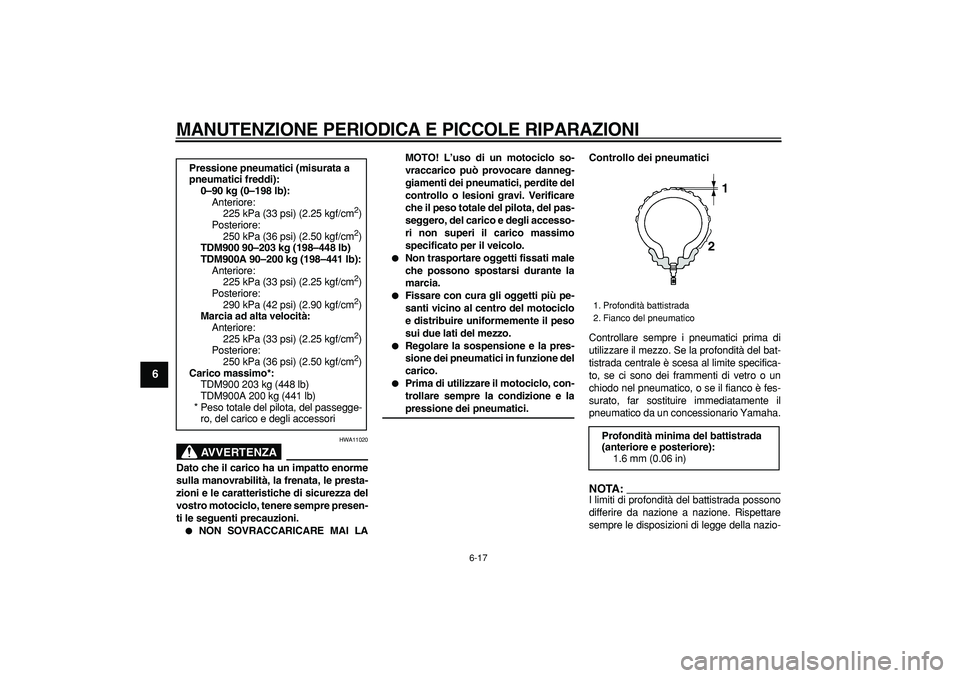

AVVERTENZA

HWA11020
Dato che il carico ha un impatto enorme
sulla manovrabilità, la frenata, le presta-
zioni e le caratteristiche di sicurezza del
vostro motociclo, tenere sempre presen-
ti le seguenti precauzioni.

NON SOVRACCARICARE MAI LAMOTO! L’uso di un motociclo so-
vraccarico può provocare danneg-
giamenti dei pneumatici, perdite del
controllo o lesioni gravi. Verificare
che il peso totale del pilota, del pas-
seggero, del carico e degli accesso-
ri non superi il carico massimo
specificato per il veicolo.

Non trasportare oggetti fissati male
che possono spostarsi durante la
marcia.

Fissare con cura gli oggetti più pe-
santi vicino al centro del motociclo
e distribuire uniformemente il peso
sui due lati del mezzo.

Regolare la sospensione e la pres-
sione dei pneumatici in funzione del
carico.

Prima di utilizzare il motociclo, con-
trollare sempre la condizione e la
pressione dei pneumatici.Controllo dei pneumatici
Controllare sempre i pneumatici prima di
utilizzare il mezzo. Se la profondità del bat-
tistrada centrale è scesa al limite specifica-
to, se ci sono dei frammenti di vetro o un
chiodo nel pneumatico, o se il fianco è fes-
surato, far sostituire immediatamente il
pneumatico da un concessionario Yamaha.
NOTA:

I limiti di profondità del battistrada possono
differire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Posteriore:
250 kPa (36 psi) (2.50 kgf/cm
2

)
TDM900 90–203 kg (198–448 lb)
TDM900A 90–200 kg (198–441 lb):
Anteriore:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm
2

)
Marcia ad alta velocità:
Anteriore:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Posteriore:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Carico massimo*:
TDM900 203 kg (448 lb)
TDM900A 200 kg (441 lb)
* Peso totale del pilota, del passegge-
ro, del carico e degli accessori
1. Profondità battistrada
2. Fianco del pneumatico
Profondità minima del battistrada
(anteriore e posteriore):
1.6 mm (0.06 in)
21

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-18
2
3
4
5
67
8
9

ne d’impiego.
AVVERTENZA

HWA10470

Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità di marcia
e può provocare la perdita del con-
trollo del mezzo.

Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-

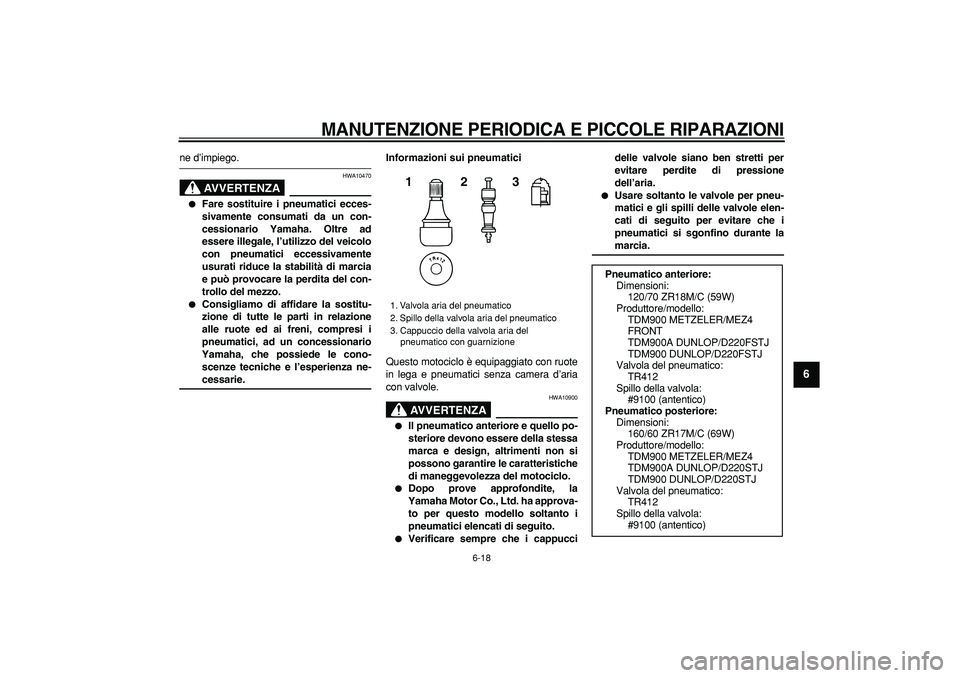

cessarie.Informazioni sui pneumatici
Questo motociclo è equipaggiato con ruote
in lega e pneumatici senza camera d’aria
con valvole.
AVVERTENZA

HWA10900

Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti non si
possono garantire le caratteristiche
di maneggevolezza del motociclo.

Dopo prove approfondite, la
Yamaha Motor Co., Ltd. ha approva-
to per questo modello soltanto i
pneumatici elencati di seguito.

Verificare sempre che i cappuccidelle valvole siano ben stretti per
evitare perdite di pressione
dell’aria.

Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante la
marcia.
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del
pneumatico con guarnizione
123

Pneumatico anteriore:
Dimensioni:
120/70 ZR18M/C (59W)
Produttore/modello:
TDM900 METZELER/MEZ4
FRONT
TDM900A DUNLOP/D220FSTJ
TDM900 DUNLOP/D220FSTJ
Valvola del pneumatico:
TR412
Spillo della valvola:
#9100 (antentico)
Pneumatico posteriore:
Dimensioni:
160/60 ZR17M/C (69W)
Produttore/modello:
TDM900 METZELER/MEZ4
TDM900A DUNLOP/D220STJ
TDM900 DUNLOP/D220STJ
Valvola del pneumatico:
TR412
Spillo della valvola:
#9100 (antentico)

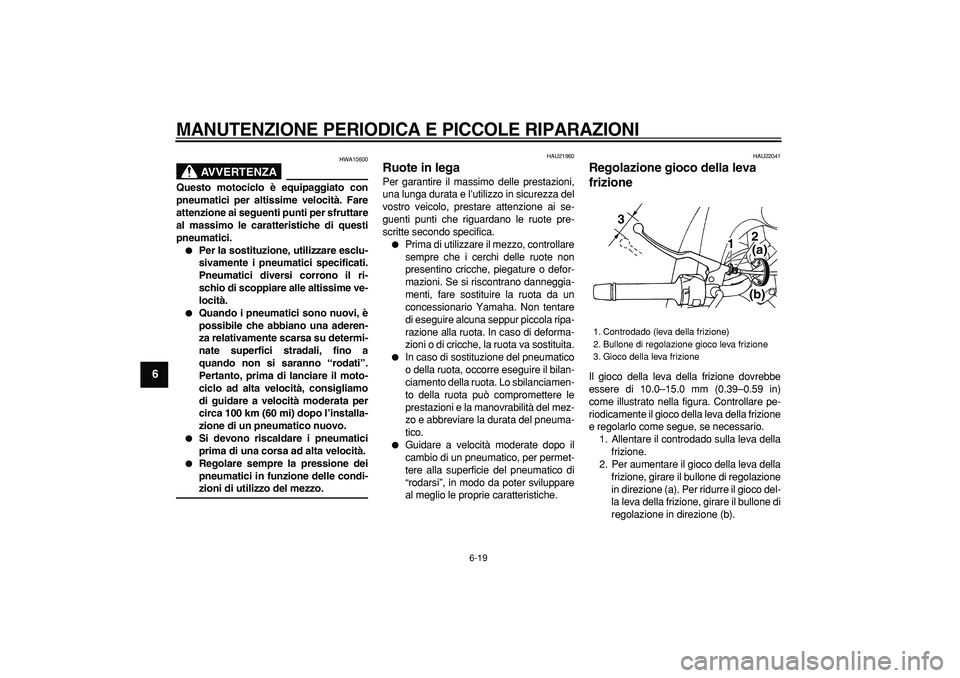

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-19
1
2
3
4
5
6
7
8
9
AVVERTENZA

HWA10600
Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fare
attenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.

Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il ri-
schio di scoppiare alle altissime ve-
locità.

Quando i pneumatici sono nuovi, è
possibile che abbiano una aderen-
za relativamente scarsa su determi-
nate superfici stradali, fino a
quando non si saranno “rodati”.
Pertanto, prima di lanciare il moto-
ciclo ad alta velocità, consigliamo
di guidare a velocità moderata per
circa 100 km (60 mi) dopo l’installa-
zione di un pneumatico nuovo.

Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.

Regolare sempre la pressione dei
pneumatici in funzione delle condi-
zioni di utilizzo del mezzo.
HAU21960
Ruote in lega
Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.

Prima di utilizzare il mezzo, controllare
sempre che i cerchi delle ruote non
presentino cricche, piegature o defor-
mazioni. Se si riscontrano danneggia-
menti, fare sostituire la ruota da un
concessionario Yamaha. Non tentare
di eseguire alcuna seppur piccola ripa-
razione alla ruota. In caso di deforma-
zioni o di cricche, la ruota va sostituita.

In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può compromettere le
prestazioni e la manovrabilità del mez-
zo e abbreviare la durata del pneuma-
tico.

Guidare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche.
HAU22041
Regolazione gioco della leva
frizione
Il gioco della leva della frizione dovrebbe
essere di 10.0–15.0 mm (0.39–0.59 in)
come illustrato nella figura. Controllare pe-
riodicamente il gioco della leva della frizione
e regolarlo come segue, se necessario.
1. Allentare il controdado sulla leva della
frizione.
2. Per aumentare il gioco della leva della
frizione, girare il bullone di regolazione
in direzione (a). Per ridurre il gioco del-
la leva della frizione, girare il bullone di
regolazione in direzione (b).
1. Controdado (leva della frizione)
2. Bullone di regolazione gioco leva frizione
3. Gioco della leva frizione
12
3
(a)
(b)
