2006 YAMAHA TDM 900 Manuale duso (in Italian)

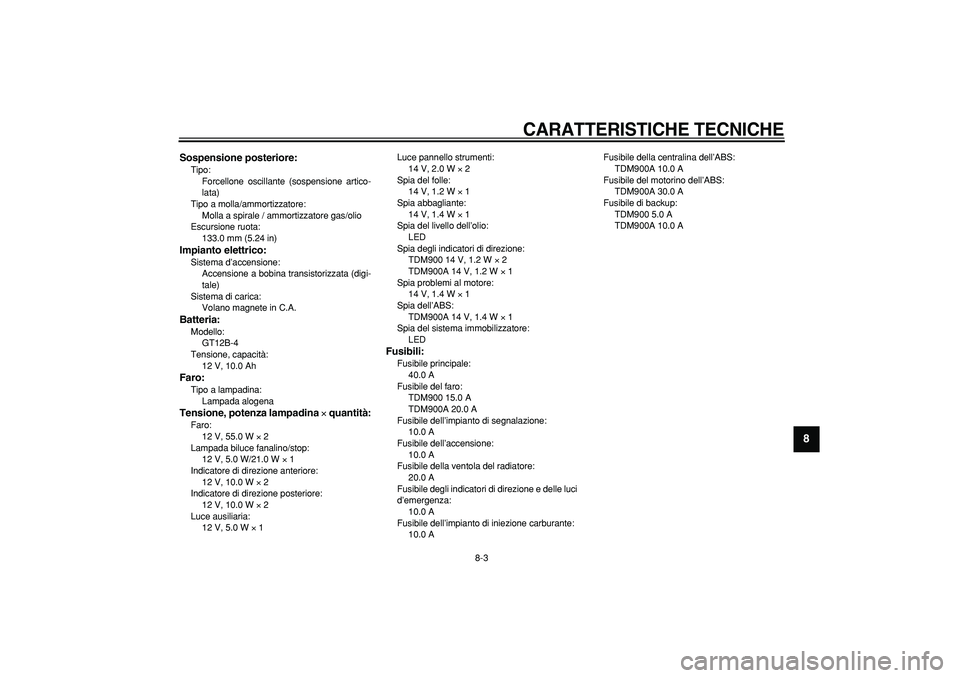

CARATTERISTICHE TECNICHE

8-3
2
3
4
5
6
7
89

Sospensione posteriore:
Tipo:
Forcellone oscillante (sospensione artico-
lata)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
133.0 mm (5.24 in)
Impianto elettrico:
Sistema d’accensione:
Accensione a bobina transistorizzata (digi-
tale)
Sistema di carica:
Volano magnete in C.A.
Batteria:
Modello:
GT12B-4
Tensione, capacità:
12 V, 10.0 Ah
Faro:
Tipo a lampadina:
Lampada alogena
Tensione, potenza lampadina
×
quantità:
Faro:
12 V, 55.0 W
×
2
Lampada biluce fanalino/stop:
12 V, 5.0 W/21.0 W
×
1
Indicatore di direzione anteriore:
12 V, 10.0 W
×
2
Indicatore di direzione posteriore:
12 V, 10.0 W
×
2
Luce ausiliaria:
12 V, 5.0 W
×
1Luce pannello strumenti:
14 V, 2.0 W
×
2
Spia del folle:
14 V, 1.2 W
×
1
Spia abbagliante:
14 V, 1.4 W
×
1
Spia del livello dell’olio:
LED
Spia degli indicatori di direzione:
TDM900 14 V, 1.2 W
×
2
TDM900A 14 V, 1.2 W
×
1
Spia problemi al motore:
14 V, 1.4 W
×
1
Spia dell’ABS:
TDM900A 14 V, 1.4 W
×
1
Spia del sistema immobilizzatore:
LED

Fusibili:
Fusibile principale:
40.0 A
Fusibile del faro:
TDM900 15.0 A
TDM900A 20.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
10.0 A
Fusibile della ventola del radiatore:
20.0 A
Fusibile degli indicatori di direzione e delle luci
d’emergenza:
10.0 A
Fusibile dell’impianto di iniezione carburante:
10.0 AFusibile della centralina dell’ABS:
TDM900A 10.0 A
Fusibile del motorino dell’ABS:
TDM900A 30.0 A
Fusibile di backup:
TDM900 5.0 A
TDM900A 10.0 A

9-1
1
2
3
4
5
6
7
8
9

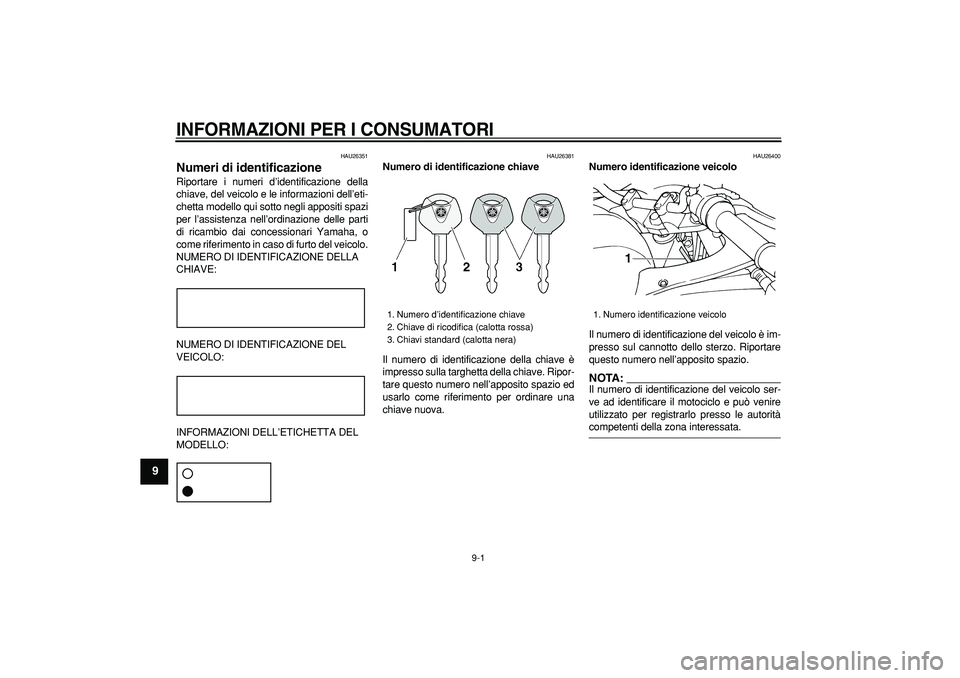

INFORMAZIONI PER I CONSUMATORI

HAU26351
Numeri di identificazione
Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.
NOTA:

Il numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per registrarlo presso le autorità
competenti della zona interessata.
1. Numero d’identificazione chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
1. Numero identificazione veicolo
1

INFORMAZIONI PER I CONSUMATORI

9-2
2
3
4
5
6
7
8
9

HAU26540

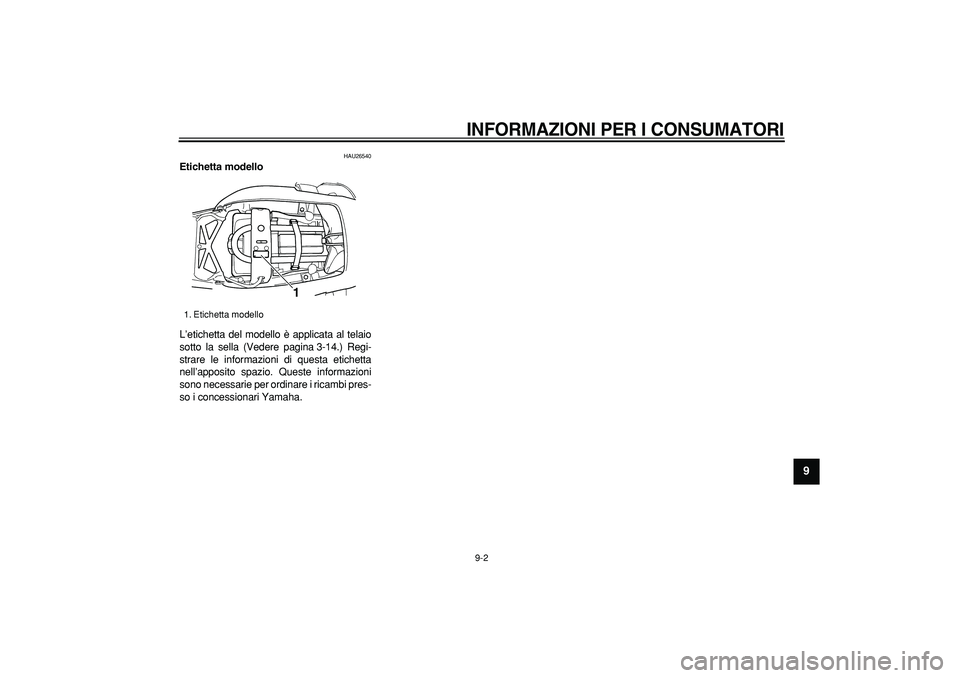

Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella (Vedere pagina 3-14.) Regi-
strare le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi pres-
so i concessionari Yamaha.
1. Etichetta modello
1

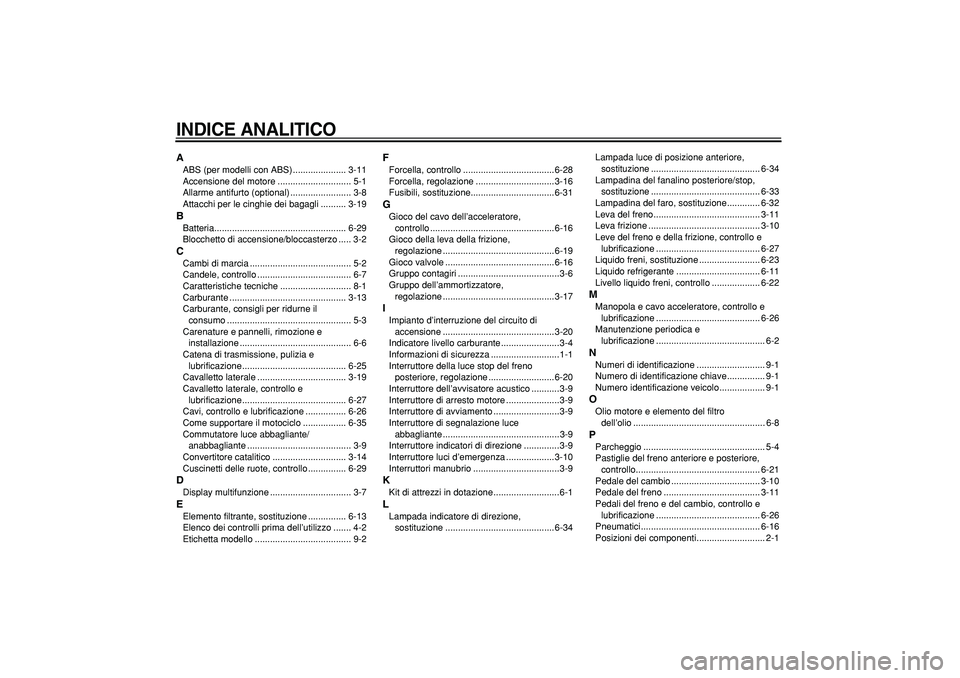

INDICE ANALITICO

A
ABS (per modelli con ABS) ..................... 3-11
Accensione del motore ............................. 5-1
Allarme antifurto (optional) ........................ 3-8
Attacchi per le cinghie dei bagagli .......... 3-19
B
Batteria.................................................... 6-29
Blocchetto di accensione/bloccasterzo ..... 3-2
C
Cambi di marcia ........................................ 5-2
Candele, controllo ..................................... 6-7
Caratteristiche tecniche ............................ 8-1
Carburante .............................................. 3-13
Carburante, consigli per ridurne il
consumo ................................................. 5-3
Carenature e pannelli, rimozione e
installazione ............................................ 6-6
Catena di trasmissione, pulizia e
lubrificazione......................................... 6-25
Cavalletto laterale ................................... 3-19
Cavalletto laterale, controllo e
lubrificazione......................................... 6-27
Cavi, controllo e lubrificazione ................ 6-26
Come supportare il motociclo ................. 6-35
Commutatore luce abbagliante/
anabbagliante ......................................... 3-9
Convertitore catalitico ............................. 3-14
Cuscinetti delle ruote, controllo ............... 6-29
D
Display multifunzione ................................ 3-7
E
Elemento filtrante, sostituzione ............... 6-13
Elenco dei controlli prima dell’utilizzo ....... 4-2
Etichetta modello ...................................... 9-2
F
Forcella, controllo ....................................6-28
Forcella, regolazione ...............................3-16
Fusibili, sostituzione.................................6-31
G
Gioco del cavo dell’acceleratore,
controllo .................................................6-16
Gioco della leva della frizione,
regolazione ............................................6-19
Gioco valvole ...........................................6-16
Gruppo contagiri ........................................3-6
Gruppo dell’ammortizzatore,
regolazione ............................................3-17
I
Impianto d’interruzione del circuito di
accensione ............................................3-20
Indicatore livello carburante .......................3-4
Informazioni di sicurezza ...........................1-1
Interruttore della luce stop del freno
posteriore, regolazione ..........................6-20
Interruttore dell’avvisatore acustico ...........3-9
Interruttore di arresto motore .....................3-9
Interruttore di avviamento ..........................3-9
Interruttore di segnalazione luce
abbagliante ..............................................3-9
Interruttore indicatori di direzione ..............3-9
Interruttore luci d’emergenza ...................3-10
Interruttori manubrio ..................................3-9
K
Kit di attrezzi in dotazione ..........................6-1
L
Lampada indicatore di direzione,
sostituzione ...........................................6-34Lampada luce di posizione anteriore,
sostituzione ........................................... 6-34
Lampadina del fanalino posteriore/stop,
sostituzione ........................................... 6-33
Lampadina del faro, sostituzione............. 6-32
Leva del freno.......................................... 3-11
Leva frizione ............................................ 3-10
Leve del freno e della frizione, controllo e
lubrificazione ......................................... 6-27
Liquido freni, sostituzione ........................ 6-23
Liquido refrigerante ................................. 6-11
Livello liquido freni, controllo ................... 6-22
M
Manopola e cavo acceleratore, controllo e
lubrificazione ......................................... 6-26
Manutenzione periodica e
lubrificazione ........................................... 6-2
N
Numeri di identificazione ........................... 9-1
Numero di identificazione chiave............... 9-1
Numero identificazione veicolo.................. 9-1
O
Olio motore e elemento del filtro
dell’olio .................................................... 6-8
P
Parcheggio ................................................ 5-4
Pastiglie del freno anteriore e posteriore,
controllo................................................. 6-21
Pedale del cambio ................................... 3-10
Pedale del freno ...................................... 3-11
Pedali del freno e del cambio, controllo e
lubrificazione ......................................... 6-26
Pneumatici............................................... 6-16
Posizioni dei componenti........................... 2-1

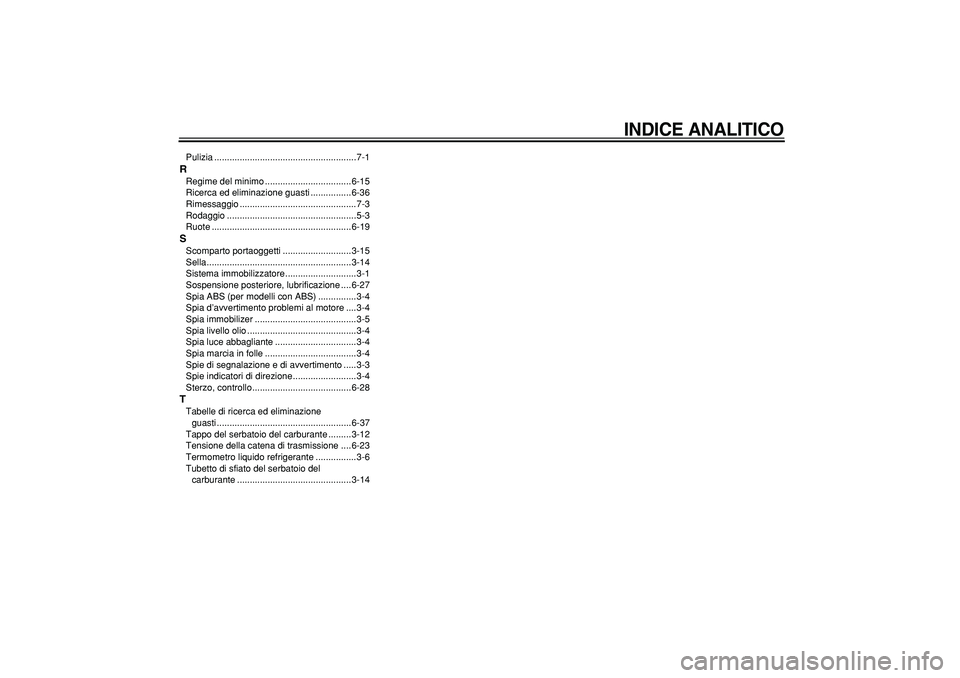

INDICE ANALITICO

Pulizia ........................................................7-1
R
Regime del minimo ..................................6-15
Ricerca ed eliminazione guasti ................6-36
Rimessaggio ..............................................7-3
Rodaggio ...................................................5-3
Ruote .......................................................6-19
S
Scomparto portaoggetti ...........................3-15
Sella .........................................................3-14
Sistema immobilizzatore ............................3-1
Sospensione posteriore, lubrificazione ....6-27
Spia ABS (per modelli con ABS) ...............3-4
Spia d’avvertimento problemi al motore ....3-4
Spia immobilizer ........................................3-5
Spia livello olio ...........................................3-4
Spia luce abbagliante ................................3-4
Spia marcia in folle ....................................3-4
Spie di segnalazione e di avvertimento .....3-3
Spie indicatori di direzione .........................3-4
Sterzo, controllo .......................................6-28
T
Tabelle di ricerca ed eliminazione
guasti .....................................................6-37
Tappo del serbatoio del carburante .........3-12
Tensione della catena di trasmissione ....6-23
Termometro liquido refrigerante ................3-6
Tubetto di sfiato del serbatoio del
carburante .............................................3-14

STAMPATO SU CARTA RICICLATA
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2005.8–1.6×1 !
(H)

STAMPATO SU CARTA RICICLATA
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2005.8–1.6×1 !
(H)
