2006 YAMAHA TDM 900 Manuale duso (in Italian)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-9
2
34
5
6
7
8
9

HAU12344

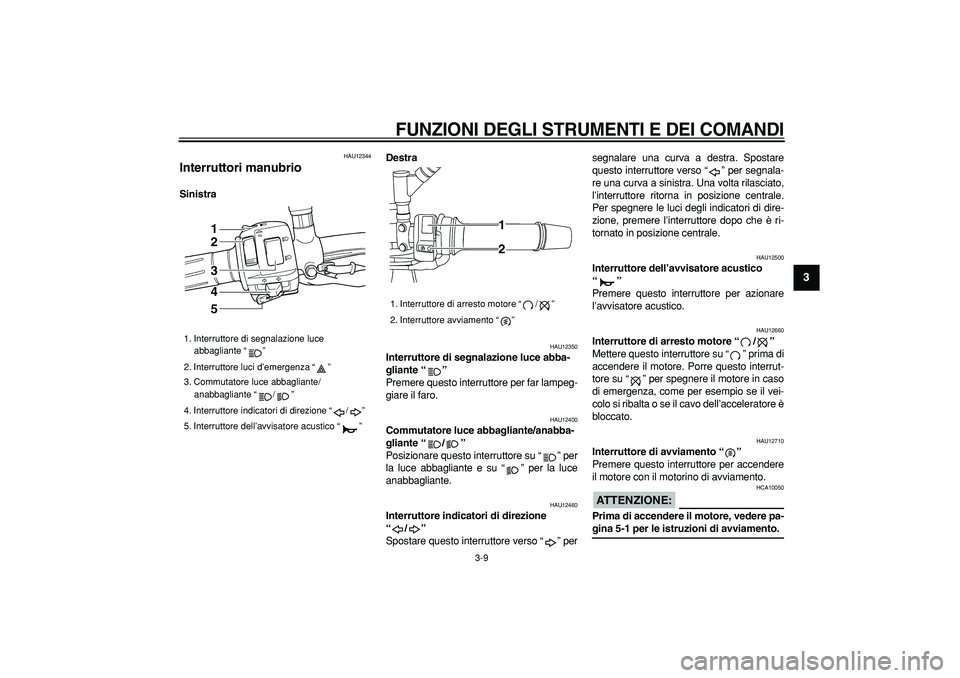

Interruttori manubrio
SinistraDestra
HAU12350
Interruttore di segnalazione luce abba-
gliante “”
Premere questo interruttore per far lampeg-
giare il faro.
HAU12400
Commutatore luce abbagliante/anabba-
gliante “/”
Posizionare questo interruttore su “” per
la luce abbagliante e su “” per la luce
anabbagliante.
HAU12460
Interruttore indicatori di direzione
“/”
Spostare questo interruttore verso “” persegnalare una curva a destra. Spostare
questo interruttore verso “” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12500
Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12660
Interruttore di arresto motore “/”
Mettere questo interruttore su “” prima di
accendere il motore. Porre questo interrut-
tore su “” per spegnere il motore in caso
di emergenza, come per esempio se il vei-
colo si ribalta o se il cavo dell’acceleratore è
bloccato.
HAU12710
Interruttore di avviamento “”
Premere questo interruttore per accendere
il motore con il motorino di avviamento.
ATTENZIONE:

HCA10050
Prima di accendere il motore, vedere pa-
gina 5-1 per le istruzioni di avviamento.
1. Interruttore di segnalazione luce
abbagliante “”
2. Interruttore luci d’emergenza “”
3. Commutatore luce abbagliante/
anabbagliante “/”
4. Interruttore indicatori di direzione “/”
5. Interruttore dell’avvisatore acustico “”
1
2
3
4
5

1. Interruttore di arresto motore “/”
2. Interruttore avviamento “”
1
2

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-10
1
2
3
4
5
6
7
8
9

HAU12733

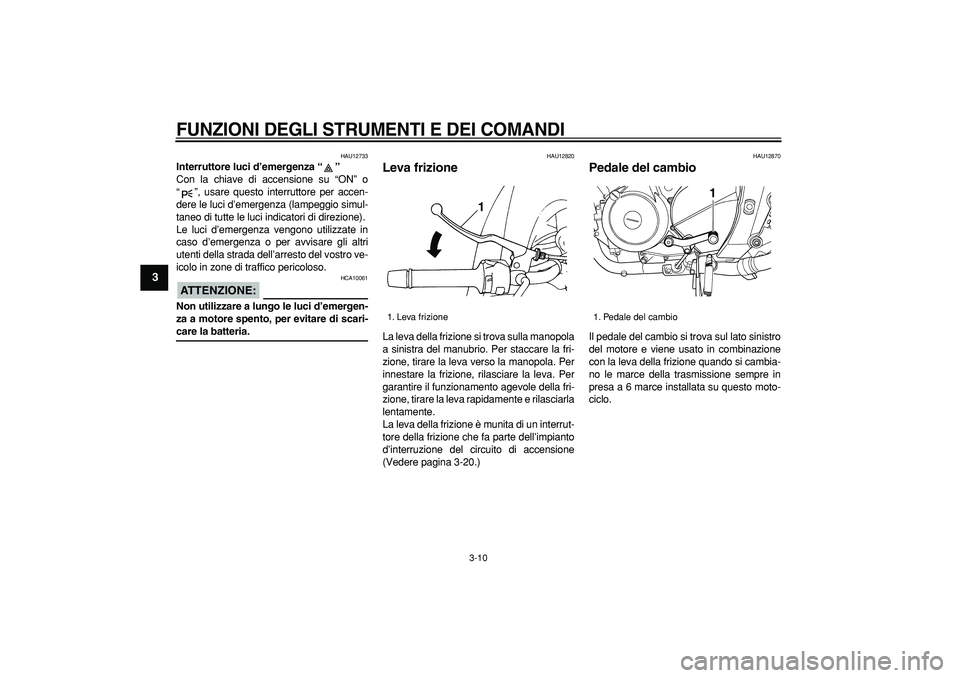

Interruttore luci d’emergenza “”
Con la chiave di accensione su “ON” o
“”, usare questo interruttore per accen-
dere le luci d’emergenza (lampeggio simul-
taneo di tutte le luci indicatori di direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro ve-
icolo in zone di traffico pericoloso.
ATTENZIONE:

HCA10061
Non utilizzare a lungo le luci d’emergen-
za a motore spento, per evitare di scari-
care la batteria.
HAU12820
Leva frizione
La leva della frizione si trova sulla manopola
a sinistra del manubrio. Per staccare la fri-
zione, tirare la leva verso la manopola. Per
innestare la frizione, rilasciare la leva. Per
garantire il funzionamento agevole della fri-
zione, tirare la leva rapidamente e rilasciarla
lentamente.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
d’interruzione del circuito di accensione
(Vedere pagina 3-20.)
HAU12870
Pedale del cambio
Il pedale del cambio si trova sul lato sinistro
del motore e viene usato in combinazione
con la leva della frizione quando si cambia-
no le marce della trasmissione sempre in
presa a 6 marce installata su questo moto-
ciclo.
1. Leva frizione
1

1. Pedale del cambio
1

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-11
2
34
5
6
7
8
9

HAU26822

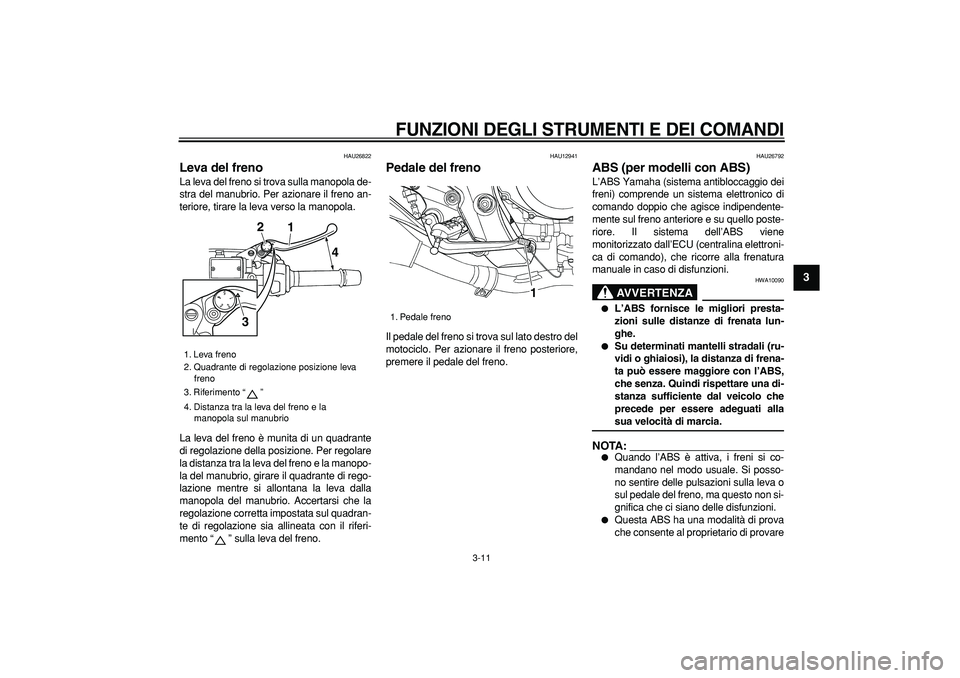

Leva del freno
La leva del freno si trova sulla manopola de-
stra del manubrio. Per azionare il freno an-
teriore, tirare la leva verso la manopola.
La leva del freno è munita di un quadrante
di regolazione della posizione. Per regolare
la distanza tra la leva del freno e la manopo-
la del manubrio, girare il quadrante di rego-
lazione mentre si allontana la leva dalla
manopola del manubrio. Accertarsi che la
regolazione corretta impostata sul quadran-
te di regolazione sia allineata con il riferi-
mento “” sulla leva del freno.
HAU12941
Pedale del freno
Il pedale del freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale del freno.
HAU26792
ABS (per modelli con ABS)
L’ABS Yamaha (sistema antibloccaggio dei
freni) comprende un sistema elettronico di
comando doppio che agisce indipendente-
mente sul freno anteriore e su quello poste-
riore. Il sistema dell’ABS viene
monitorizzato dall’ECU (centralina elettroni-
ca di comando), che ricorre alla frenatura
manuale in caso di disfunzioni.
AVVERTENZA

HWA10090

L’ABS fornisce le migliori presta-
zioni sulle distanze di frenata lun-
ghe.

Su determinati mantelli stradali (ru-
vidi o ghiaiosi), la distanza di frena-
ta può essere maggiore con l’ABS,
che senza. Quindi rispettare una di-
stanza sufficiente dal veicolo che
precede per essere adeguati alla
sua velocità di marcia.
NOTA:


Quando l’ABS è attiva, i freni si co-
mandano nel modo usuale. Si posso-
no sentire delle pulsazioni sulla leva o
sul pedale del freno, ma questo non si-
gnifica che ci siano delle disfunzioni.

Questa ABS ha una modalità di prova
che consente al proprietario di provare
1. Leva freno
2. Quadrante di regolazione posizione leva
freno
3. Riferimento “”
4. Distanza tra la leva del freno e la
manopola sul manubrio
1 2
4
3

1. Pedale freno
1

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-12
1
2
3
4
5
6
7
8
9

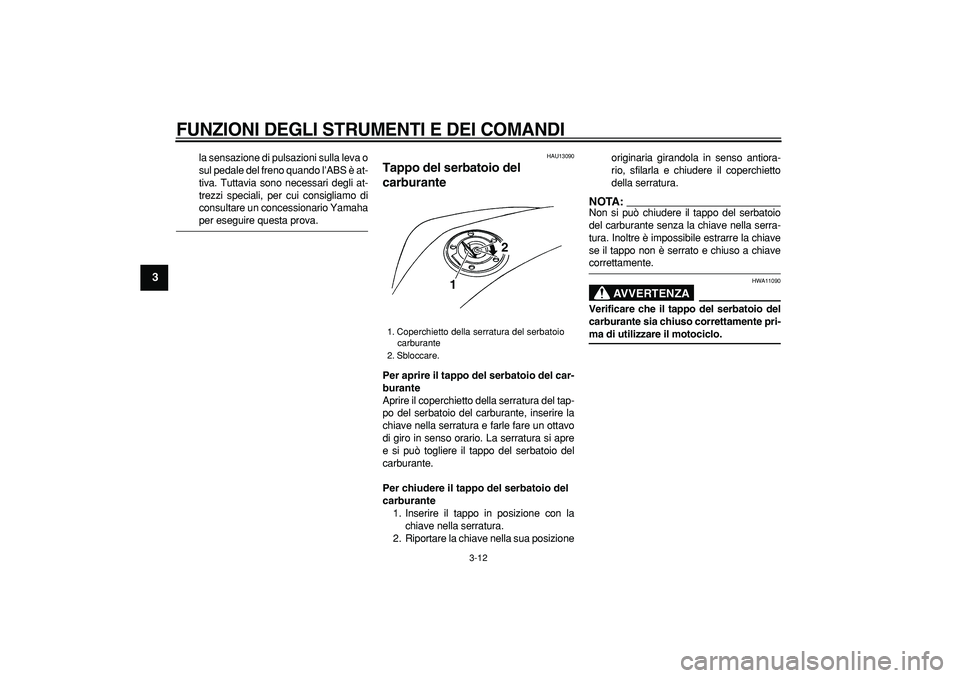

la sensazione di pulsazioni sulla leva o
sul pedale del freno quando l’ABS è at-
tiva. Tuttavia sono necessari degli at-
trezzi speciali, per cui consigliamo di
consultare un concessionario Yamaha
per eseguire questa prova.
HAU13090
Tappo del serbatoio del
carburante
Per aprire il tappo del serbatoio del car-
burante
Aprire il coperchietto della serratura del tap-
po del serbatoio del carburante, inserire la
chiave nella serratura e farle fare un ottavo
di giro in senso orario. La serratura si apre
e si può togliere il tappo del serbatoio del
carburante.
Per chiudere il tappo del serbatoio del
carburante
1. Inserire il tappo in posizione con la
chiave nella serratura.
2. Riportare la chiave nella sua posizioneoriginaria girandola in senso antiora-
rio, sfilarla e chiudere il coperchietto
della serratura.
NOTA:

Non si può chiudere il tappo del serbatoio
del carburante senza la chiave nella serra-
tura. Inoltre è impossibile estrarre la chiave
se il tappo non è serrato e chiuso a chiave
correttamente.
AVVERTENZA

HWA11090
Verificare che il tappo del serbatoio del
carburante sia chiuso correttamente pri-
ma di utilizzare il motociclo.
1. Coperchietto della serratura del serbatoio
carburante
2. Sbloccare.1
2

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-13
2
34
5
6
7
8
9

HAU13210
Carburante
Accertarsi che il serbatoio contenga una
quantità sufficiente di carburante. Riempire
il serbatoio del carburante fino al fondo del
bocchettone, come illustrato nella figura.
AVVERTENZA

HWA10880

Non riempire eccessivamente il ser-
batoio, altrimenti il carburante po-
trebbe traboccare quando si
riscalda e si espande.

Evitare di versare carburante sul
motore caldo.
ATTENZIONE:

HCA10070
Pulire subito con uno straccio pulito,
asciutto e soffice l’eventuale carburante
versato, in quanto può deteriorare le su-
perfici verniciate o di plastica.
HAU13320
ATTENZIONE:

HCA11400
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvole
ed i segmenti, sia all’impianto di scarico.
Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina normale senza
piombo con un numero di ottano controllato
di 91 o più. Se il motore batte in testa, usare
benzina di una marca diversa o benzina su-per senza piombo. L’uso della benzina sen-
za piombo prolunga la durata delle candele
e riduce i costi di manutenzione.
1. Tubo di rifornimento del serbatoio del
carburante
2. Livello carburante
1 2

Carburante consigliato:
SOLTANTO BENZINA SENZA
PIOMBO
Capacità del serbatoio del carburan-
te:
20.0 L (5.28 US gal) (4.40 Imp.gal)
Quantità di carburante di riserva:
3.5 L (0.92 US gal) (0.77 Imp.gal)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-14
1
2
3
4
5
6
7
8
9

HAU13410

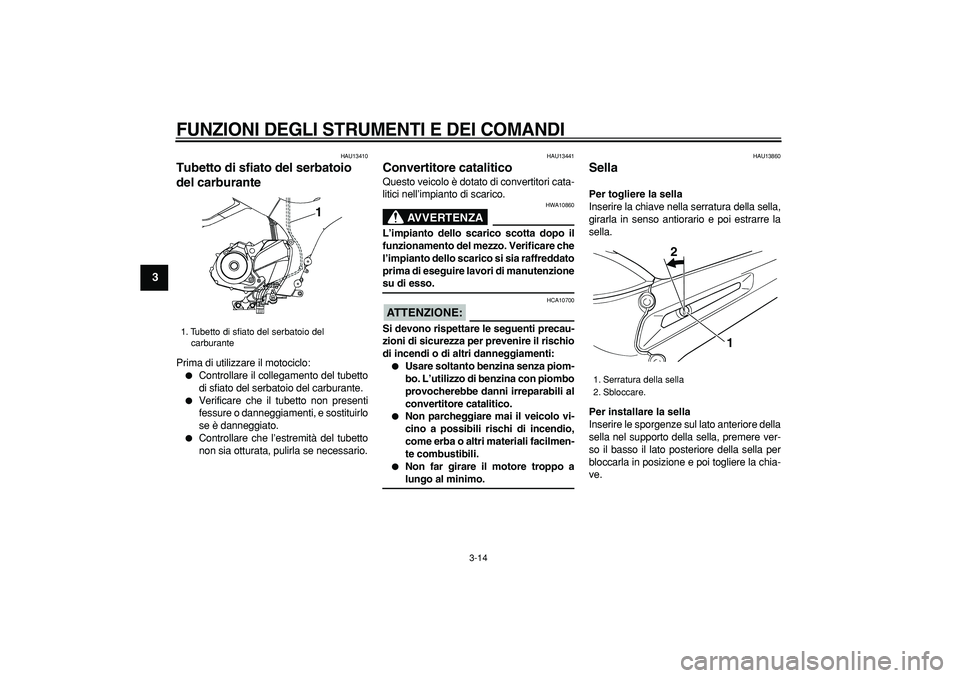

Tubetto di sfiato del serbatoio
del carburante
Prima di utilizzare il motociclo:

Controllare il collegamento del tubetto
di sfiato del serbatoio del carburante.

Verificare che il tubetto non presenti
fessure o danneggiamenti, e sostituirlo
se è danneggiato.

Controllare che l’estremità del tubetto
non sia otturata, pulirla se necessario.
HAU13441
Convertitore catalitico
Questo veicolo è dotato di convertitori cata-
litici nell’impianto di scarico.
AVVERTENZA

HWA10860
L’impianto dello scarico scotta dopo il
funzionamento del mezzo. Verificare che
l’impianto dello scarico si sia raffreddato
prima di eseguire lavori di manutenzione
su di esso.
ATTENZIONE:

HCA10700
Si devono rispettare le seguenti precau-
zioni di sicurezza per prevenire il rischio
di incendi o di altri danneggiamenti:

Usare soltanto benzina senza piom-
bo. L’utilizzo di benzina con piombo
provocherebbe danni irreparabili al
convertitore catalitico.

Non parcheggiare mai il veicolo vi-
cino a possibili rischi di incendio,
come erba o altri materiali facilmen-
te combustibili.

Non far girare il motore troppo a
lungo al minimo.
HAU13860
Sella
Per togliere la sella
Inserire la chiave nella serratura della sella,
girarla in senso antiorario e poi estrarre la
sella.
Per installare la sella
Inserire le sporgenze sul lato anteriore della
sella nel supporto della sella, premere ver-
so il basso il lato posteriore della sella per
bloccarla in posizione e poi togliere la chia-
ve.
1. Tubetto di sfiato del serbatoio del
carburante
1

1. Serratura della sella
2. Sbloccare.
1
2

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-15
2
34
5
6
7
8
9

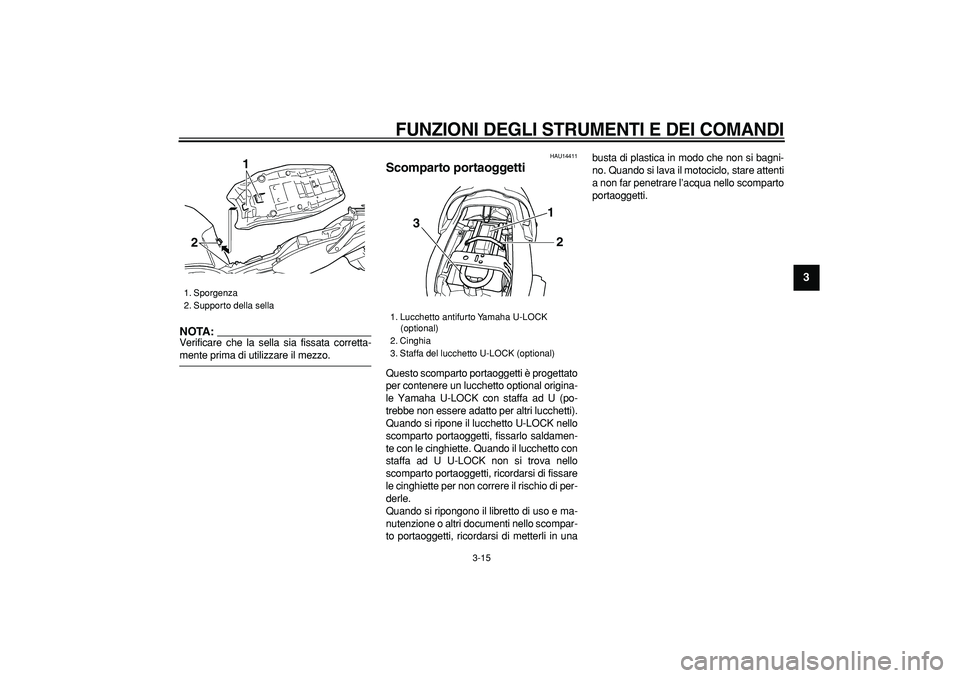

NOTA:

Verificare che la sella sia fissata corretta-
mente prima di utilizzare il mezzo.
HAU14411
Scomparto portaoggetti
Questo scomparto portaoggetti è progettato
per contenere un lucchetto optional origina-
le Yamaha U-LOCK con staffa ad U (po-
trebbe non essere adatto per altri lucchetti).
Quando si ripone il lucchetto U-LOCK nello
scomparto portaoggetti, fissarlo saldamen-
te con le cinghiette. Quando il lucchetto con
staffa ad U U-LOCK non si trova nello
scomparto portaoggetti, ricordarsi di fissare
le cinghiette per non correre il rischio di per-
derle.
Quando si ripongono il libretto di uso e ma-
nutenzione o altri documenti nello scompar-
to portaoggetti, ricordarsi di metterli in unabusta di plastica in modo che non si bagni-
no. Quando si lava il motociclo, stare attenti
a non far penetrare l’acqua nello scomparto
portaoggetti.
1. Sporgenza
2. Supporto della sella
1
2

1. Lucchetto antifurto Yamaha U-LOCK
(optional)
2. Cinghia
3. Staffa del lucchetto U-LOCK (optional)
3
2 1

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-16
1
2
3
4
5
6
7
8
9

HAU14781

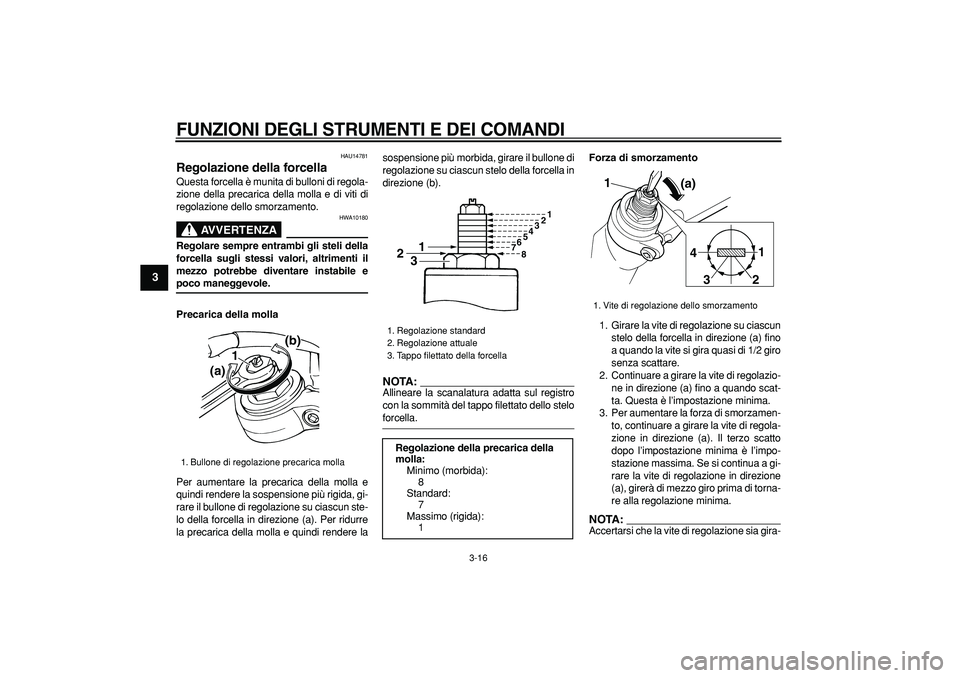

Regolazione della forcella
Questa forcella è munita di bulloni di regola-
zione della precarica della molla e di viti di
regolazione dello smorzamento.
AVVERTENZA

HWA10180
Regolare sempre entrambi gli steli della
forcella sugli stessi valori, altrimenti il
mezzo potrebbe diventare instabile e
poco maneggevole.
Precarica della molla
Per aumentare la precarica della molla e
quindi rendere la sospensione più rigida, gi-
rare il bullone di regolazione su ciascun ste-
lo della forcella in direzione (a). Per ridurre
la precarica della molla e quindi rendere lasospensione più morbida, girare il bullone di
regolazione su ciascun stelo della forcella in
direzione (b).
NOTA:

Allineare la scanalatura adatta sul registro
con la sommità del tappo filettato dello stelo
forcella.
Forza di smorzamento
1. Girare la vite di regolazione su ciascun
stelo della forcella in direzione (a) fino
a quando la vite si gira quasi di 1/2 giro
senza scattare.
2. Continuare a girare la vite di regolazio-
ne in direzione (a) fino a quando scat-
ta. Questa è l’impostazione minima.
3. Per aumentare la forza di smorzamen-
to, continuare a girare la vite di regola-
zione in direzione (a). Il terzo scatto
dopo l’impostazione minima è l’impo-
stazione massima. Se si continua a gi-
rare la vite di regolazione in direzione
(a), girerà di mezzo giro prima di torna-
re alla regolazione minima.
NOTA:

Accertarsi che la vite di regolazione sia gira-
1. Bullone di regolazione precarica molla
1
(a)(b)

1. Regolazione standard
2. Regolazione attuale
3. Tappo filettato della forcella
Regolazione della precarica della
molla:
Minimo (morbida):
8
Standard:
7
Massimo (rigida):
1
2
31
7654321
8

1. Vite di regolazione dello smorzamento
(a) 1
1
2
3 4
