2006 YAMAHA TDM 900 Manuale duso (in Italian)

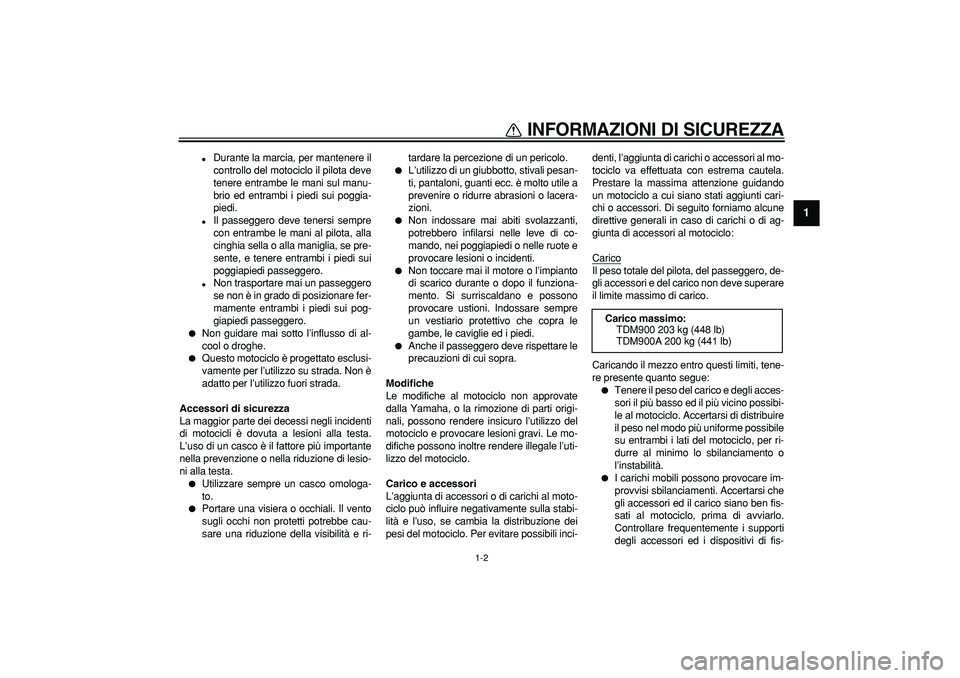

INFORMAZIONI DI SICUREZZA

1-2
1

Durante la marcia, per mantenere il
controllo del motociclo il pilota deve
tenere entrambe le mani sul manu-
brio ed entrambi i piedi sui poggia-
piedi.

Il passeggero deve tenersi sempre
con entrambe le mani al pilota, alla
cinghia sella o alla maniglia, se pre-
sente, e tenere entrambi i piedi sui
poggiapiedi passeggero.

Non trasportare mai un passeggero
se non è in grado di posizionare fer-
mamente entrambi i piedi sui pog-
giapiedi passeggero.

Non guidare mai sotto l’influsso di al-
cool o droghe.

Questo motociclo è progettato esclusi-
vamente per l’utilizzo su strada. Non è
adatto per l’utilizzo fuori strada.
Accessori di sicurezza
La maggior parte dei decessi negli incidenti
di motocicli è dovuta a lesioni alla testa.
L’uso di un casco è il fattore più importante
nella prevenzione o nella riduzione di lesio-
ni alla testa.

Utilizzare sempre un casco omologa-
to.

Portare una visiera o occhiali. Il vento
sugli occhi non protetti potrebbe cau-
sare una riduzione della visibilità e ri-tardare la percezione di un pericolo.

L’utilizzo di un giubbotto, stivali pesan-
ti, pantaloni, guanti ecc. è molto utile a
prevenire o ridurre abrasioni o lacera-
zioni.

Non indossare mai abiti svolazzanti,
potrebbero infilarsi nelle leve di co-
mando, nei poggiapiedi o nelle ruote e
provocare lesioni o incidenti.

Non toccare mai il motore o l’impianto
di scarico durante o dopo il funziona-
mento. Si surriscaldano e possono
provocare ustioni. Indossare sempre
un vestiario protettivo che copra le
gambe, le caviglie ed i piedi.

Anche il passeggero deve rispettare le
precauzioni di cui sopra.
Modifiche
Le modifiche al motociclo non approvate
dalla Yamaha, o la rimozione di parti origi-
nali, possono rendere insicuro l’utilizzo del
motociclo e provocare lesioni gravi. Le mo-
difiche possono inoltre rendere illegale l’uti-
lizzo del motociclo.
Carico e accessori
L’aggiunta di accessori o di carichi al moto-
ciclo può influire negativamente sulla stabi-
lità e l’uso, se cambia la distribuzione dei
pesi del motociclo. Per evitare possibili inci-denti, l’aggiunta di carichi o accessori al mo-
tociclo va effettuata con estrema cautela.
Prestare la massima attenzione guidando
un motociclo a cui siano stati aggiunti cari-
chi o accessori. Di seguito forniamo alcune
direttive generali in caso di carichi o di ag-
giunta di accessori al motociclo:
Carico
Il peso totale del pilota, del passeggero, de-
gli accessori e del carico non deve superare
il limite massimo di carico.
Caricando il mezzo entro questi limiti, tene-
re presente quanto segue:


Tenere il peso del carico e degli acces-
sori il più basso ed il più vicino possibi-
le al motociclo. Accertarsi di distribuire
il peso nel modo più uniforme possibile
su entrambi i lati del motociclo, per ri-
durre al minimo lo sbilanciamento o
l’instabilità.

I carichi mobili possono provocare im-
provvisi sbilanciamenti. Accertarsi che
gli accessori ed il carico siano ben fis-
sati al motociclo, prima di avviarlo.
Controllare frequentemente i supporti
degli accessori ed i dispositivi di fis-
Carico massimo:
TDM900 203 kg (448 lb)
TDM900A 200 kg (441 lb)

INFORMAZIONI DI SICUREZZA

1-3
1
saggio dei carichi.

Non attaccare al manubrio, alla forcel-
la o al parafango anteriore oggetti
grandi o pesanti. Questi oggetti, com-
presi carichi del genere dei sacchi a
pelo, sacchi per effetti personali o ten-
de, possono provocare instabilità o ri-
durre la risposta dello sterzo.
Accessori
Gli accessori originali Yamaha sono stati
studiati appositamente per l’utilizzo su que-
sto motociclo. Poiché la Yamaha non è in
grado di provare tutti gli altri accessori di-
sponibili, siete personalmente responsabili
della scelta, dell’installazione e dell’uso cor-
retti di accessori non Yamaha. Usare estre-
ma cautela nella scelta e nell’installazione
di qualsiasi accessorio.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.


Non installare mai accessori o traspor-
tare carichi che compromettano le pre-
stazioni del motociclo. Prima di
utilizzare gli accessori, controllateli ac-
curatamente per accertarsi che essi
non riducano in nessuna maniera la di-
stanza libera da terra e la distanza mi-
nima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i cata-
rifrangenti.

Gli accessori montati sul manubrio
oppure nella zona della forcella pos-
sono creare instabilità dovuta alla
distribuzione non uniforme dei pesi
o a modifiche dell’aerodinamica.
Montando accessori sul manubrio
oppure nella zona della forcella, te-
ner conto che devono essere il più
leggeri possibile ed essere comun-
que ridotti al minimo.

Accessori ingombranti o grandi pos-
sono compromettere seriamente la
stabilità del motociclo a causa degli
effetti aerodinamici. Il vento potreb-
be tentare di sollevare il motociclo,
oppure il motociclo potrebbe diveni-
re instabile sotto l’azione di venti tra-
sversali. Questo genere di
accessori può provocare instabilità
anche quando si viene sorpassati o
nel sorpasso di veicoli di grandi di-
mensioni.

Determinati accessori possono spo-
stare il pilota dalla propria posizione
normale di guida. Una posizione im-
propria limita la libertà di movimento
del pilota e può compromettere la
capacità di controllo del mezzo; per-tanto, accessori del genere sono
sconsigliati.

L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se tali accessori
superano la capacità dell’impianto
elettrico del motociclo, si potrebbe ve-
rificare un guasto, che potrebbe cau-
sare una pericolosa perdita
dell’illuminazione o della potenza del
motore.
Benzina e gas di scarico

LA BENZINA È ALTAMENTE IN-
FIAMMABILE:

Al rifornimento, spegnere sempre il
motore.

Durante il rifornimento, stare attenti
a non versare benzina sul motore o
sull’impianto di scarico.

Non effettuare mai il rifornimento fu-
mando o in vicinanza di fiamme li-
bere.

Non avviare mai il motore e farlo fun-
zionare per qualsiasi lasso di tempo in
ambienti chiusi. I gas di scarico sono
velenosi e possono provocare la perdi-
ta della conoscenza e la morte in bre-
ve tempo. Far funzionare il motociclo
sempre e soltanto in ambienti provvisti
di una adeguata ventilazione.

Prima di lasciare incustodito il motoci-

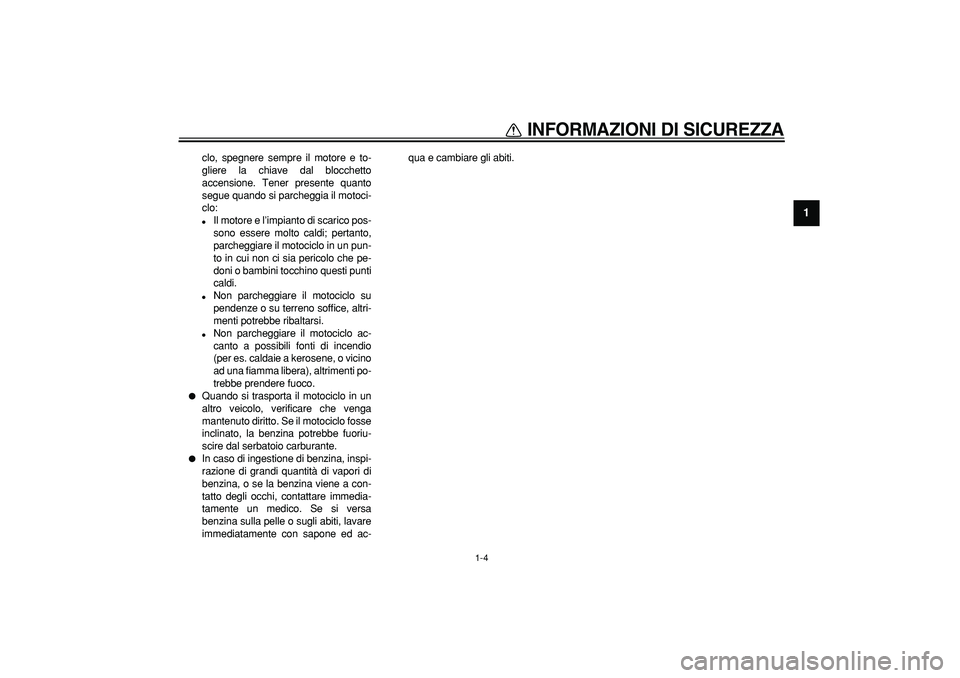

INFORMAZIONI DI SICUREZZA

1-4
1
clo, spegnere sempre il motore e to-
gliere la chiave dal blocchetto
accensione. Tener presente quanto
segue quando si parcheggia il motoci-
clo:

Il motore e l’impianto di scarico pos-
sono essere molto caldi; pertanto,
parcheggiare il motociclo in un pun-
to in cui non ci sia pericolo che pe-
doni o bambini tocchino questi punti
caldi.

Non parcheggiare il motociclo su
pendenze o su terreno soffice, altri-
menti potrebbe ribaltarsi.

Non parcheggiare il motociclo ac-
canto a possibili fonti di incendio
(per es. caldaie a kerosene, o vicino
ad una fiamma libera), altrimenti po-
trebbe prendere fuoco.

Quando si trasporta il motociclo in un
altro veicolo, verificare che venga
mantenuto diritto. Se il motociclo fosse
inclinato, la benzina potrebbe fuoriu-
scire dal serbatoio carburante.

In caso di ingestione di benzina, inspi-
razione di grandi quantità di vapori di
benzina, o se la benzina viene a con-
tatto degli occhi, contattare immedia-
tamente un medico. Se si versa
benzina sulla pelle o sugli abiti, lavare
immediatamente con sapone ed ac-qua e cambiare gli abiti.

2-1
1
2
3
4
5
6
7
8
9

DESCRIZIONE

HAU32220

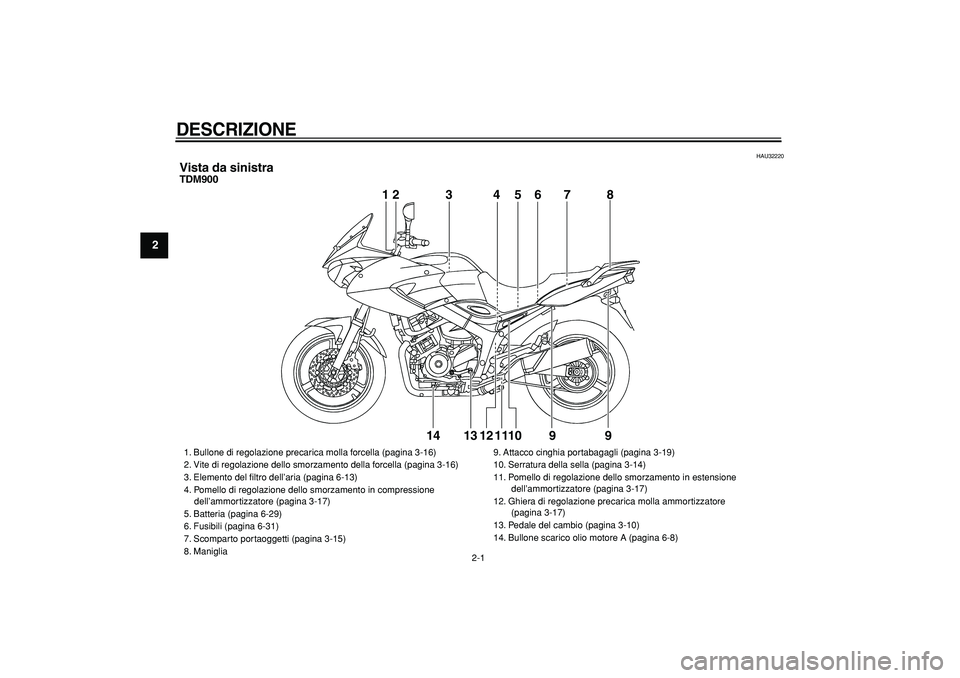

Vista da sinistra
TDM900
12
345678
9 9 10 11 12 13 1412
345678
9 9 10 11 12 13 14

1. Bullone di regolazione precarica molla forcella (pagina 3-16)
2. Vite di regolazione dello smorzamento della forcella (pagina 3-16)
3. Elemento del filtro dell’aria (pagina 6-13)
4. Pomello di regolazione dello smorzamento in compressione
dell’ammortizzatore (pagina 3-17)
5. Batteria (pagina 6-29)
6. Fusibili (pagina 6-31)
7. Scomparto portaoggetti (pagina 3-15)
8. Maniglia9. Attacco cinghia portabagagli (pagina 3-19)
10. Serratura della sella (pagina 3-14)
11. Pomello di regolazione dello smorzamento in estensione
dell’ammortizzatore (pagina 3-17)
12. Ghiera di regolazione precarica molla ammortizzatore
(pagina 3-17)
13. Pedale del cambio (pagina 3-10)
14. Bullone scarico olio motore A (pagina 6-8)

DESCRIZIONE

2-2
2
3
4
5
6
7
8
9

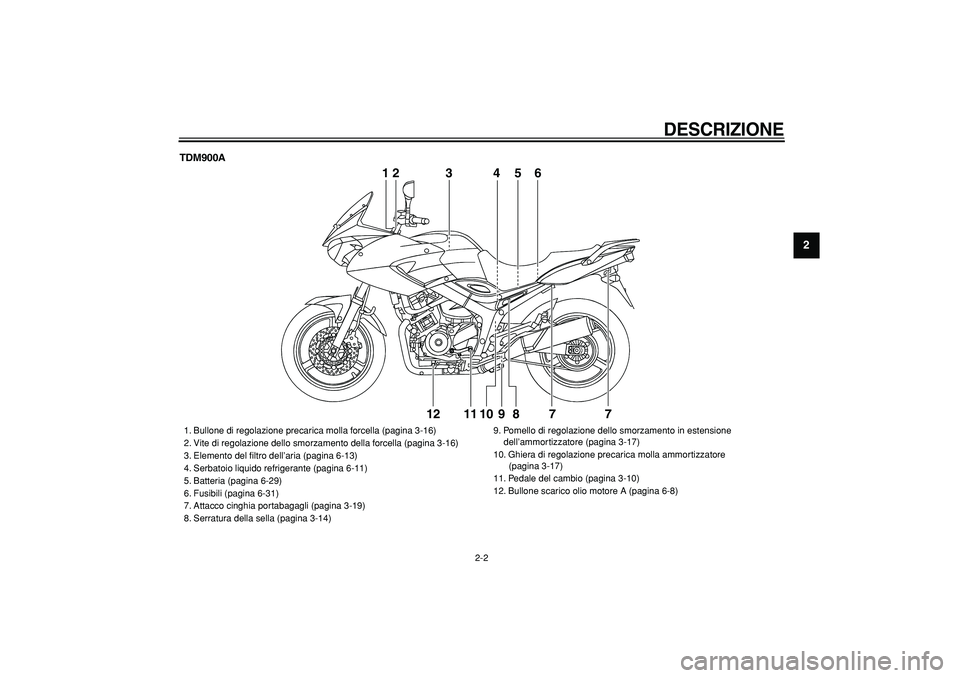

TDM900A
12
3456
7 7 8 9 10 11 1212
3456

1. Bullone di regolazione precarica molla forcella (pagina 3-16)
2. Vite di regolazione dello smorzamento della forcella (pagina 3-16)
3. Elemento del filtro dell’aria (pagina 6-13)
4. Serbatoio liquido refrigerante (pagina 6-11)
5. Batteria (pagina 6-29)
6. Fusibili (pagina 6-31)
7. Attacco cinghia portabagagli (pagina 3-19)
8. Serratura della sella (pagina 3-14)9. Pomello di regolazione dello smorzamento in estensione
dell’ammortizzatore (pagina 3-17)
10. Ghiera di regolazione precarica molla ammortizzatore
(pagina 3-17)
11. Pedale del cambio (pagina 3-10)
12. Bullone scarico olio motore A (pagina 6-8)

DESCRIZIONE

2-3
1
2
3
4
5
6
7
8
9

HAU32230

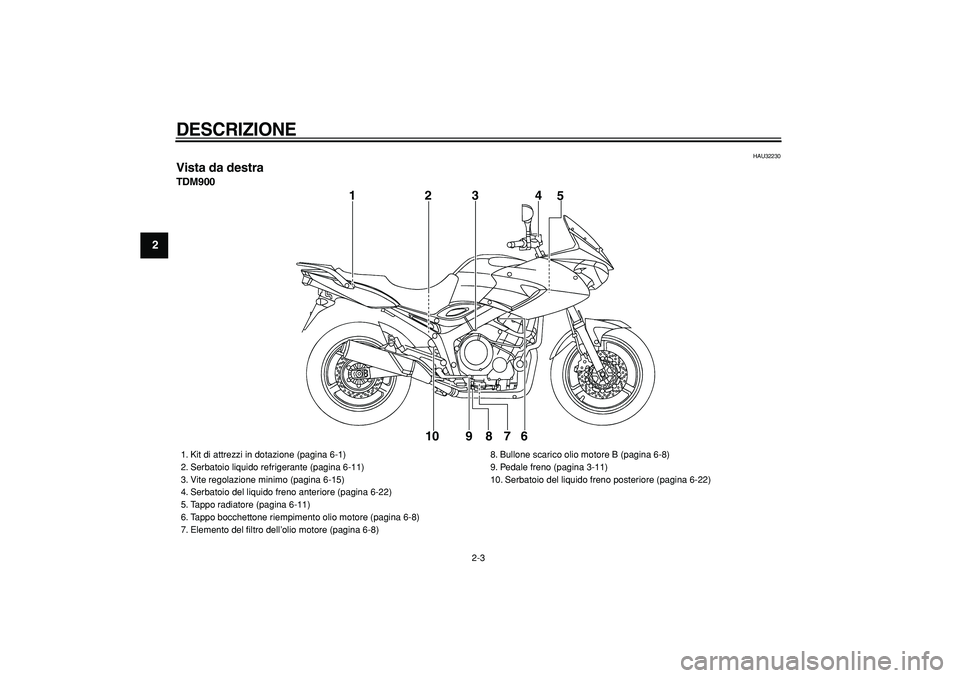

Vista da destra
TDM900
1234
5
6 7 8 9 10

1. Kit di attrezzi in dotazione (pagina 6-1)
2. Serbatoio liquido refrigerante (pagina 6-11)
3. Vite regolazione minimo (pagina 6-15)
4. Serbatoio del liquido freno anteriore (pagina 6-22)
5. Tappo radiatore (pagina 6-11)
6. Tappo bocchettone riempimento olio motore (pagina 6-8)
7. Elemento del filtro dell’olio motore (pagina 6-8)8. Bullone scarico olio motore B (pagina 6-8)
9. Pedale freno (pagina 3-11)
10. Serbatoio del liquido freno posteriore (pagina 6-22)

DESCRIZIONE

2-4
2
3
4
5
6
7
8
9

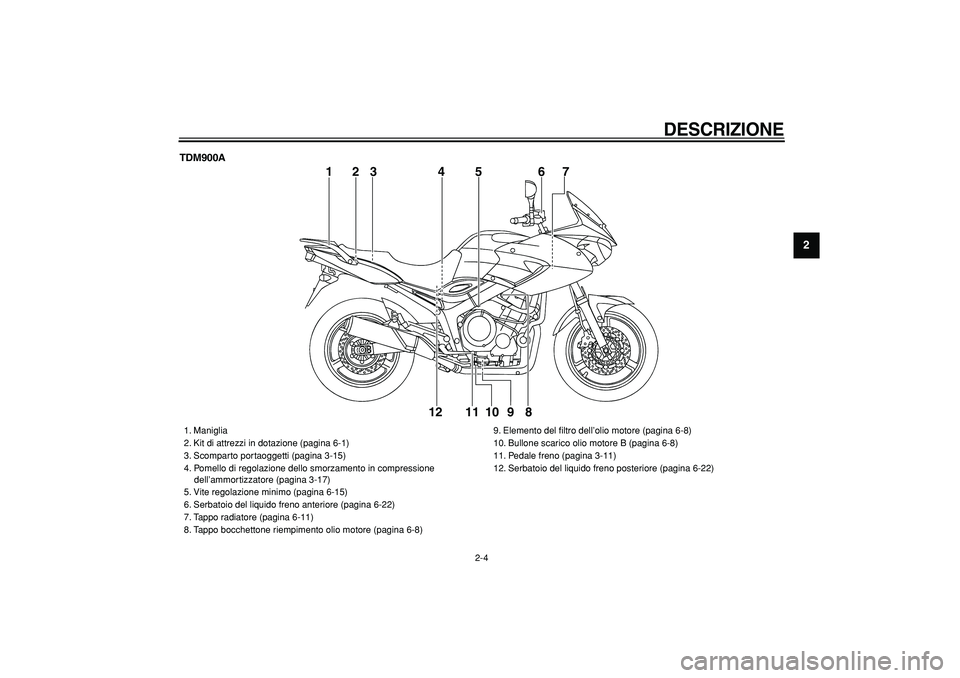

TDM900A
1
56
7
8 9 10 11 12
23 4

1. Maniglia
2. Kit di attrezzi in dotazione (pagina 6-1)
3. Scomparto portaoggetti (pagina 3-15)
4. Pomello di regolazione dello smorzamento in compressione
dell’ammortizzatore (pagina 3-17)
5. Vite regolazione minimo (pagina 6-15)
6. Serbatoio del liquido freno anteriore (pagina 6-22)
7. Tappo radiatore (pagina 6-11)
8. Tappo bocchettone riempimento olio motore (pagina 6-8)9. Elemento del filtro dell’olio motore (pagina 6-8)
10. Bullone scarico olio motore B (pagina 6-8)
11. Pedale freno (pagina 3-11)
12. Serbatoio del liquido freno posteriore (pagina 6-22)

DESCRIZIONE

2-5
1
2
3
4
5
6
7
8
9

HAU10430

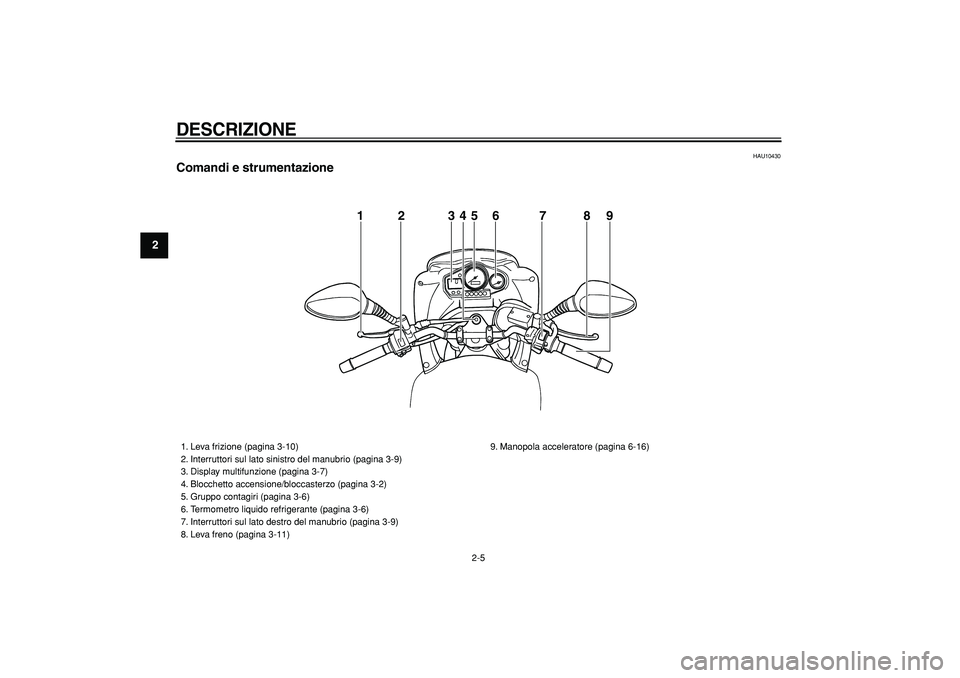

Comandi e strumentazione
1 2 345 6 7 8 9

1. Leva frizione (pagina 3-10)
2. Interruttori sul lato sinistro del manubrio (pagina 3-9)
3. Display multifunzione (pagina 3-7)
4. Blocchetto accensione/bloccasterzo (pagina 3-2)
5. Gruppo contagiri (pagina 3-6)
6. Termometro liquido refrigerante (pagina 3-6)
7. Interruttori sul lato destro del manubrio (pagina 3-9)
8. Leva freno (pagina 3-11)9. Manopola acceleratore (pagina 6-16)
