2006 YAMAHA TDM 900 Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

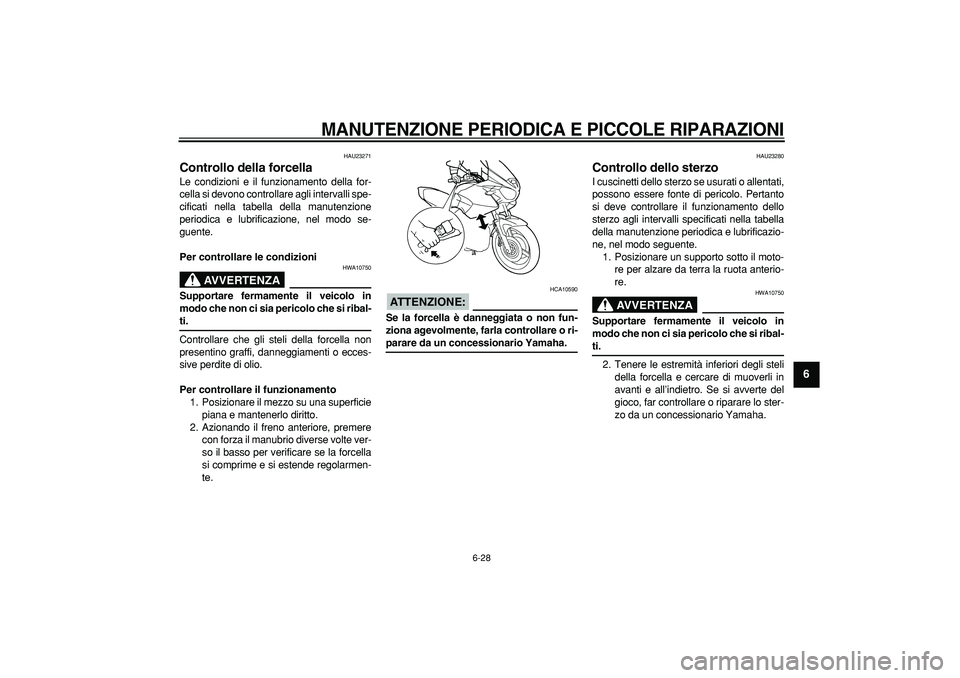

6-28
2
3
4
5
67
8
9

HAU23271
Controllo della forcella
Le condizioni e il funzionamento della for-
cella si devono controllare agli intervalli spe-
cificati nella tabella della manutenzione
periodica e lubrificazione, nel modo se-
guente.
Per controllare le condizioni
AVVERTENZA

HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-
ti.
Controllare che gli steli della forcella non
presentino graffi, danneggiamenti o ecces-
sive perdite di olio.
Per controllare il funzionamento
1. Posizionare il mezzo su una superficie
piana e mantenerlo diritto.
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
ATTENZIONE:

HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
HAU23280
Controllo dello sterzo
I cuscinetti dello sterzo se usurati o allentati,
possono essere fonte di pericolo. Pertanto
si deve controllare il funzionamento dello
sterzo agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne, nel modo seguente.
1. Posizionare un supporto sotto il moto-
re per alzare da terra la ruota anterio-
re.
AVVERTENZA

HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-
ti.
2. Tenere le estremità inferiori degli steli
della forcella e cercare di muoverli in
avanti e all’indietro. Se si avverte del
gioco, far controllare o riparare lo ster-
zo da un concessionario Yamaha.

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

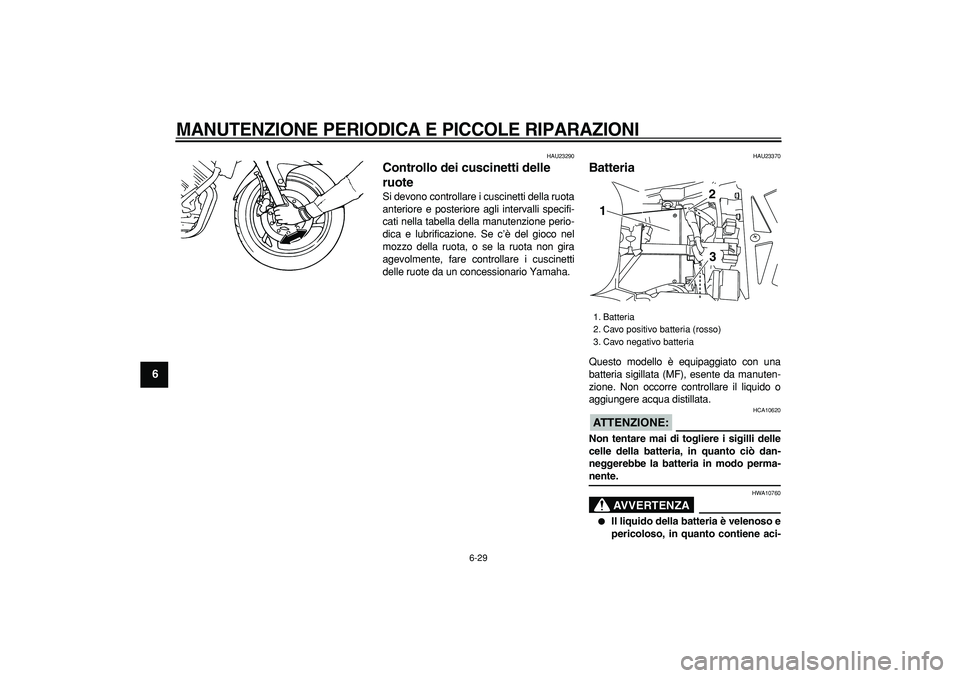

6-29
1
2
3
4
5
6
7
8
9

HAU23290
Controllo dei cuscinetti delle
ruote
Si devono controllare i cuscinetti della ruota
anteriore e posteriore agli intervalli specifi-
cati nella tabella della manutenzione perio-
dica e lubrificazione. Se c’è del gioco nel
mozzo della ruota, o se la ruota non gira
agevolmente, fare controllare i cuscinetti
delle ruote da un concessionario Yamaha.
HAU23370
Batteria
Questo modello è equipaggiato con una
batteria sigillata (MF), esente da manuten-
zione. Non occorre controllare il liquido o
aggiungere acqua distillata.
ATTENZIONE:

HCA10620
Non tentare mai di togliere i sigilli delle
celle della batteria, in quanto ciò dan-
neggerebbe la batteria in modo perma-
nente.
AVVERTENZA

HWA10760

Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
1. Batteria
2. Cavo positivo batteria (rosso)
3. Cavo negativo batteria
1
23

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

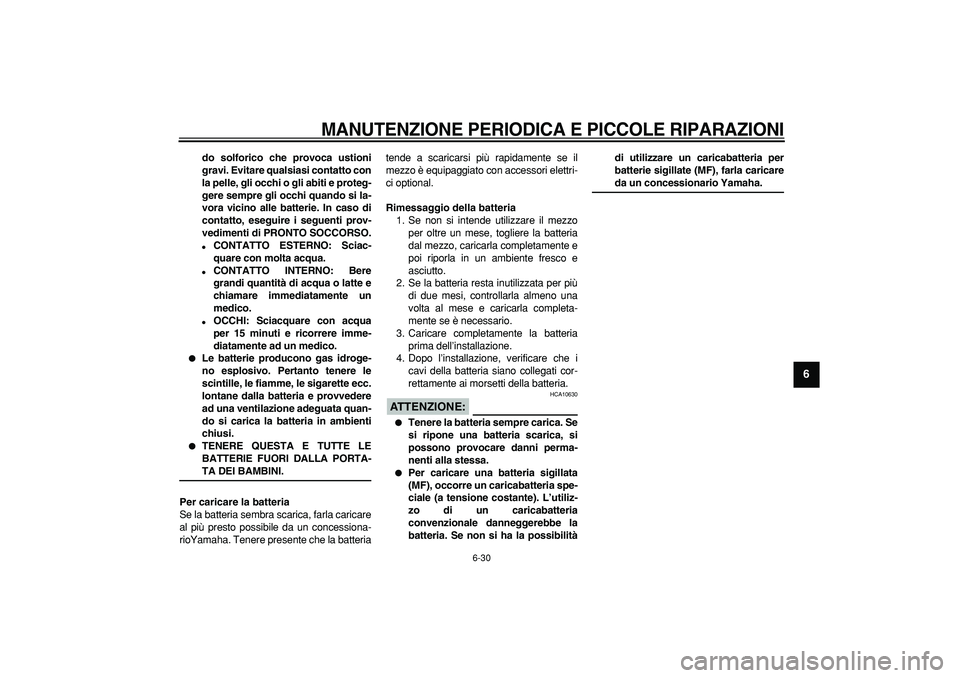

6-30
2
3
4
5
67
8
9

do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.

CONTATTO ESTERNO: Sciac-
quare con molta acqua.

CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.

OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.

Le batterie producono gas idroge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le sigarette ecc.
lontane dalla batteria e provvedere
ad una ventilazione adeguata quan-
do si carica la batteria in ambienti
chiusi.

TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-
TA DEI BAMBINI.
Per caricare la batteria
Se la batteria sembra scarica, farla caricare
al più presto possibile da un concessiona-
rioYamaha. Tenere presente che la batteriatende a scaricarsi più rapidamente se il
mezzo è equipaggiato con accessori elettri-
ci optional.
Rimessaggio della batteria
1. Se non si intende utilizzare il mezzo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto.
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
4. Dopo l’installazione, verificare che i
cavi della batteria siano collegati cor-
rettamente ai morsetti della batteria.
ATTENZIONE:

HCA10630

Tenere la batteria sempre carica. Se
si ripone una batteria scarica, si
possono provocare danni perma-
nenti alla stessa.

Per caricare una batteria sigillata
(MF), occorre un caricabatteria spe-
ciale (a tensione costante). L’utiliz-
zo di un caricabatteria
convenzionale danneggerebbe la
batteria. Se non si ha la possibilitàdi utilizzare un caricabatteria per
batterie sigillate (MF), farla caricare
da un concessionario Yamaha.

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

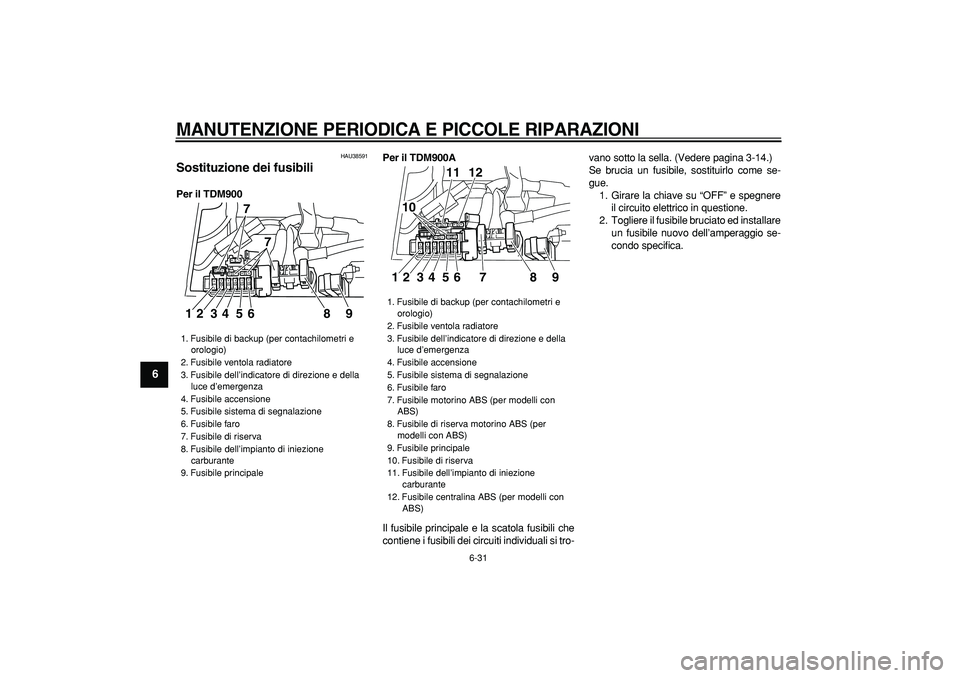

6-31
1
2
3
4
5
6
7
8
9

HAU38591
Sostituzione dei fusibili
Per il TDM900Per il TDM900A
Il fusibile principale e la scatola fusibili che
contiene i fusibili dei circuiti individuali si tro-vano sotto la sella. (Vedere pagina 3-14.)
Se brucia un fusibile, sostituirlo come se-
gue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installare
un fusibile nuovo dell’amperaggio se-
condo specifica.
1. Fusibile di backup (per contachilometri e
orologio)
2. Fusibile ventola radiatore
3. Fusibile dell’indicatore di direzione e della
luce d’emergenza
4. Fusibile accensione
5. Fusibile sistema di segnalazione
6. Fusibile faro
7. Fusibile di riserva
8. Fusibile dell’impianto di iniezione
carburante
9. Fusibile principale
12 34 5 6 8 97
7

1. Fusibile di backup (per contachilometri e
orologio)
2. Fusibile ventola radiatore
3. Fusibile dell’indicatore di direzione e della
luce d’emergenza
4. Fusibile accensione
5. Fusibile sistema di segnalazione
6. Fusibile faro
7. Fusibile motorino ABS (per modelli con
ABS)
8. Fusibile di riserva motorino ABS (per
modelli con ABS)
9. Fusibile principale
10. Fusibile di riserva
11. Fusibile dell’impianto di iniezione
carburante
12. Fusibile centralina ABS (per modelli con
ABS)
12 34 5 6 7 8 911 12
10

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

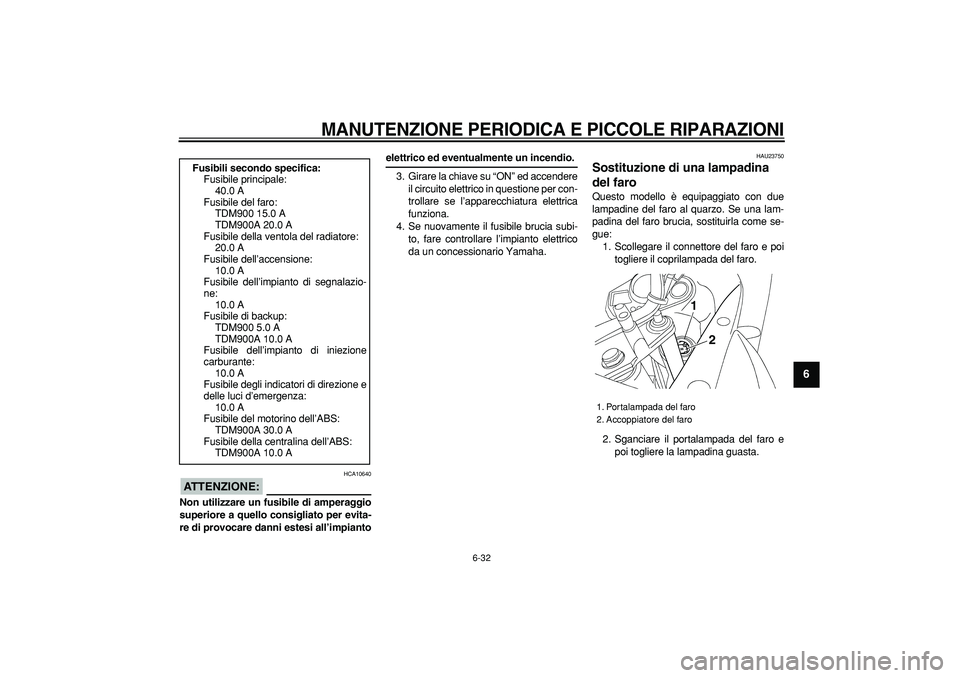

6-32
2
3
4
5
67
8
9
ATTENZIONE:

HCA10640
Non utilizzare un fusibile di amperaggio
superiore a quello consigliato per evita-
re di provocare danni estesi all’impianto
elettrico ed eventualmente un incendio.
3. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per con-
trollare se l’apparecchiatura elettrica
funziona.
4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
HAU23750
Sostituzione di una lampadina
del faro
Questo modello è equipaggiato con due
lampadine del faro al quarzo. Se una lam-
padina del faro brucia, sostituirla come se-
gue:
1. Scollegare il connettore del faro e poi
togliere il coprilampada del faro.
2. Sganciare il portalampada del faro e
poi togliere la lampadina guasta.
Fusibili secondo specifica:
Fusibile principale:
40.0 A
Fusibile del faro:
TDM900 15.0 A
TDM900A 20.0 A
Fusibile della ventola del radiatore:
20.0 A
Fusibile dell’accensione:
10.0 A
Fusibile dell’impianto di segnalazio-
ne:
10.0 A
Fusibile di backup:
TDM900 5.0 A
TDM900A 10.0 A
Fusibile dell’impianto di iniezione
carburante:
10.0 A
Fusibile degli indicatori di direzione e
delle luci d’emergenza:
10.0 A
Fusibile del motorino dell’ABS:
TDM900A 30.0 A
Fusibile della centralina dell’ABS:
TDM900A 10.0 A
1. Portalampada del faro
2. Accoppiatore del faro
1
2

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

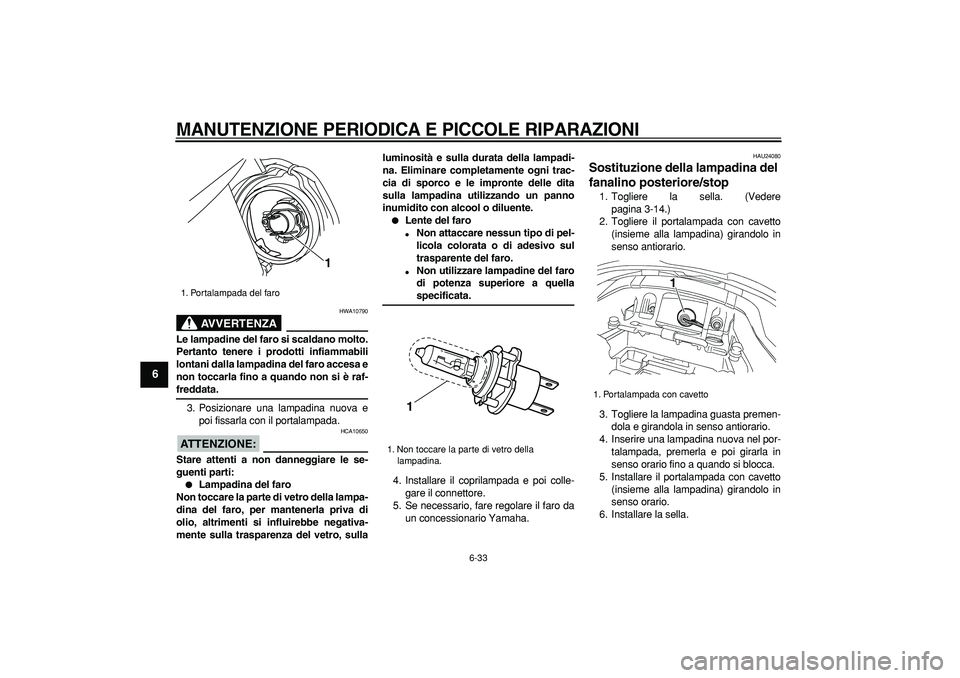

6-33
1
2
3
4
5
6
7
8
9
AVVERTENZA

HWA10790
Le lampadine del faro si scaldano molto.
Pertanto tenere i prodotti infiammabili
lontani dalla lampadina del faro accesa e
non toccarla fino a quando non si è raf-
freddata.
3. Posizionare una lampadina nuova e
poi fissarla con il portalampada.
ATTENZIONE:

HCA10650
Stare attenti a non danneggiare le se-
guenti parti:

Lampadina del faro
Non toccare la parte di vetro della lampa-
dina del faro, per mantenerla priva di
olio, altrimenti si influirebbe negativa-
mente sulla trasparenza del vetro, sullaluminosità e sulla durata della lampadi-
na. Eliminare completamente ogni trac-
cia di sporco e le impronte delle dita
sulla lampadina utilizzando un panno
inumidito con alcool o diluente.

Lente del faro

Non attaccare nessun tipo di pel-
licola colorata o di adesivo sul
trasparente del faro.

Non utilizzare lampadine del faro
di potenza superiore a quella
specificata.
4. Installare il coprilampada e poi colle-
gare il connettore.
5. Se necessario, fare regolare il faro da
un concessionario Yamaha.
HAU24080
Sostituzione della lampadina del
fanalino posteriore/stop
1. Togliere la sella. (Vedere
pagina 3-14.)
2. Togliere il portalampada con cavetto
(insieme alla lampadina) girandolo in
senso antiorario.
3. Togliere la lampadina guasta premen-
dola e girandola in senso antiorario.
4. Inserire una lampadina nuova nel por-
talampada, premerla e poi girarla in
senso orario fino a quando si blocca.
5. Installare il portalampada con cavetto
(insieme alla lampadina) girandolo in
senso orario.
6. Installare la sella.
1. Portalampada del faro
1

1. Non toccare la parte di vetro della
lampadina.
1

1. Portalampada con cavetto
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

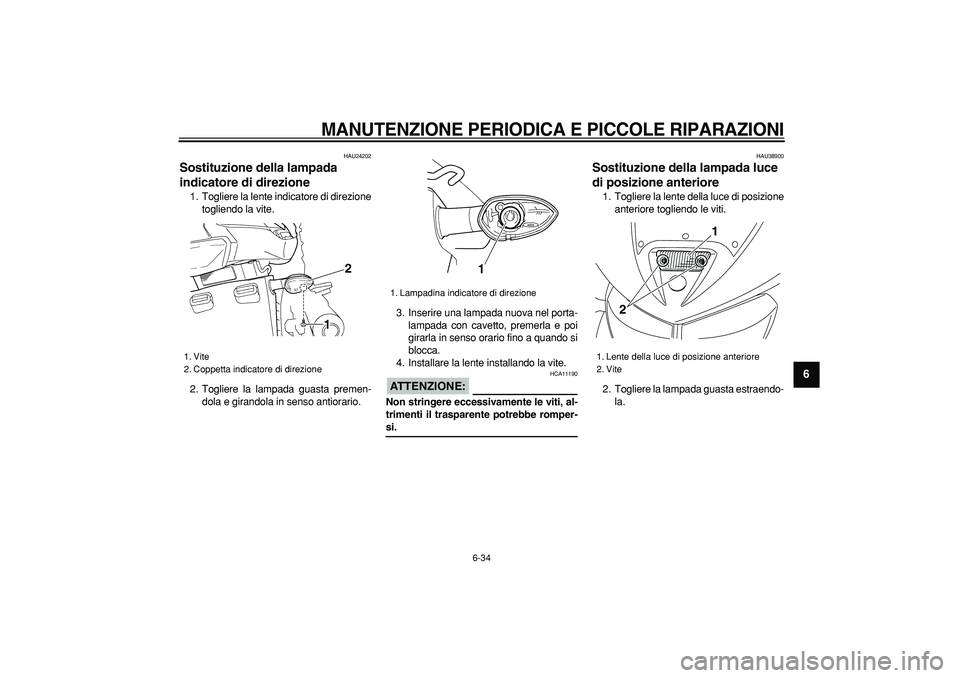

6-34
2
3
4
5
67
8
9

HAU24202
Sostituzione della lampada
indicatore di direzione
1. Togliere la lente indicatore di direzione
togliendo la vite.
2. Togliere la lampada guasta premen-
dola e girandola in senso antiorario.3. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la lente installando la vite.
ATTENZIONE:

HCA11190
Non stringere eccessivamente le viti, al-
trimenti il trasparente potrebbe romper-
si.
HAU38900
Sostituzione della lampada luce
di posizione anteriore
1. Togliere la lente della luce di posizione
anteriore togliendo le viti.
2. Togliere la lampada guasta estraendo-
la.
1. Vite
2. Coppetta indicatore di direzione
12

1. Lampadina indicatore di direzione
1

1. Lente della luce di posizione anteriore
2. Vite
21

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

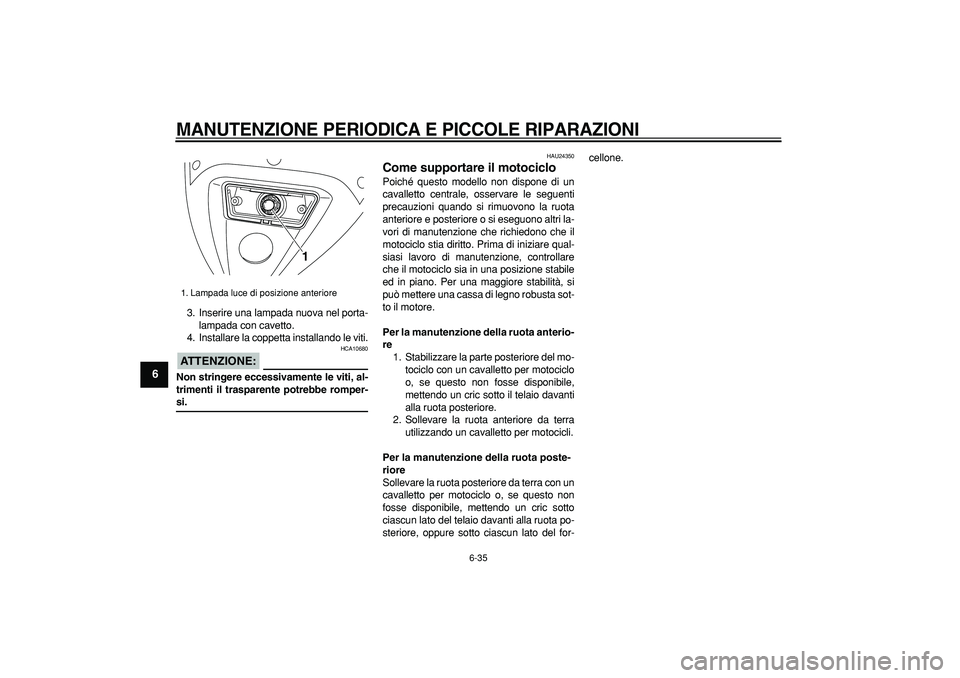

6-35
1
2
3
4
5
6
7
8
9

3. Inserire una lampada nuova nel porta-
lampada con cavetto.
4. Installare la coppetta installando le viti.
ATTENZIONE:

HCA10680
Non stringere eccessivamente le viti, al-
trimenti il trasparente potrebbe romper-
si.
HAU24350
Come supportare il motociclo
Poiché questo modello non dispone di un
cavalletto centrale, osservare le seguenti
precauzioni quando si rimuovono la ruota
anteriore e posteriore o si eseguono altri la-
vori di manutenzione che richiedono che il
motociclo stia diritto. Prima di iniziare qual-
siasi lavoro di manutenzione, controllare
che il motociclo sia in una posizione stabile
ed in piano. Per una maggiore stabilità, si
può mettere una cassa di legno robusta sot-
to il motore.
Per la manutenzione della ruota anterio-
re
1. Stabilizzare la parte posteriore del mo-
tociclo con un cavalletto per motociclo
o, se questo non fosse disponibile,
mettendo un cric sotto il telaio davanti
alla ruota posteriore.
2. Sollevare la ruota anteriore da terra
utilizzando un cavalletto per motocicli.
Per la manutenzione della ruota poste-
riore
Sollevare la ruota posteriore da terra con un
cavalletto per motociclo o, se questo non
fosse disponibile, mettendo un cric sotto
ciascun lato del telaio davanti alla ruota po-
steriore, oppure sotto ciascun lato del for-cellone.

1. Lampada luce di posizione anteriore
1
