2006 YAMAHA TDM 900 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-12
2
3
4
5
67
8
9

Para TDM900
Para TDM900A
3. Se o líquido refrigerante estiver namarca de nível mínimo ou abaixo des-
ta, retire o painel B para TDM900 ou
painel A para TDM900A (Consulte a
pagina 6-6.), retire a tampa do reser-
vatório e acrescente líquido refrigeran-
te até atingir a marca do nível máximo
e, depois, instale a tampa do reserva-
tório e o painel.
Para TDM900Para TDM900A
PRECAUÇÃO:

PCA10470

Caso não tenha líquido refrigerante,
utilize água destilada ou água da
torneira não calcária. Não utilize
água calcária nem água salgada,
pois pode danificar o motor.

Caso tenha utilizado água em vez
de líquido refrigerante, substitua-a
por líquido refrigerante logo que
possível, caso contrário o motor
poderá não ser suficientemente ar-
refecido e o sistema de refrigeração
1. Reservatório de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo
1. Marca do nível máximo
2. Reservatório de refrigerante
3. Marca do nível mínimo
1 2
33 1
2

1. Tampa do reservatório de refrigerante
1

1. Tampa do reservatório de refrigerante
Capacidade do reservatório de refri-
gerante (até à marca de nível máxi-
mo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
1

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-13
1
2
3
4
5
6
7
8
9

não ficará protegido contra conge-
lamento e corrosão.

Se tiver sido acrescentada água ao
líquido refrigerante, solicite a um
concessionário Yamaha que verifi-
que o teor de anti-congelante do lí-
quido refrigerante logo que
possível, caso contrário a eficácia
do líquido refrigerante será reduzi-
da.
AVISO

PWA10380
Nunca tente retirar a tampa do radiador
enquanto o motor estiver quente.
NOTA:


A ventoinha do radiador é automatica-
mente activada ou desactivada em
conformidade com a temperatura do
refrigerante no radiador.

Se o motor sobreaquecer, consulte a
página 6-36 para obter mais ins-
truções.
PAU27053
Substituição do elemento do
filtro de ar
O elemento do filtro de ar deve ser substitu-
ído nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Substitua o elemento do filtro de ar mais fre-
quentemente se conduzir o veículo em áre-
as invulgarmente húmidas ou poeirentas.
1. Retire o assento. (Consulte a
pagina 3-15.)
2. Retire as carenagens A e B, assim
como os painéis A e B. (Consulte a
pagina 6-6.)
3. Retire as cavilhas do depósito de com-
bustível.
NOTA:

Para TDM900, ignore os passos 4 e 11.4. Retire o suporte do reservatório de lí-
quido do travão traseiro retirando o pa-
rafuso.
Para TDM900A
5. Eleve o depósito de combustível, afas-
tando-o da caixa do filtro de ar. (Não
separe os tubos de combustível!)
6. Retire a tampa da caixa do filtro de ar,
retirando os respectivos parafusos.
1. Cavilha
1(×2)

1. Suporte do reservatório de líquido do
travão traseiro
2. Reservatório de líquido do travão traseiro
3. Cavilha
12
3

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-14
2
3
4
5
67
8
9

7. Puxe o elemento do filtro de ar para fo-
ra.
8. Introduza um elemento do filtro de ar
na respectiva caixa.
PRECAUÇÃO:

PCA10480

Certifique-se de que o elemento do
filtro de ar está devidamente fixo na
caixa do filtro de ar.

O motor nunca deve ser colocado
em funcionamento sem o elemento
do filtro de ar instalado, caso con-
trário o(s) pistão(ões) e/ou cilin-
dro(s) poderão desgastar-se
demasiado.
9. Instale a tampa da caixa do filtro de ar,
colocando os respectivos parafusos.
10. Coloque o depósito de combustível na
posição original e instale as cavilhas.
AVISO

PWA11330

Antes de instalar o depósito de
combustível, certifique-se de que
os tubos de combustível não se en-
contram danificados. Se algum
tubo de combustível estiver danifi-
cado, não coloque o motor em fun-
cionamento e solicite a um
concessionário Yamaha que o
substitua, caso contrário o com-
bustível pode derramar.

Assegure-se de que os tubos de
combustível estão devidamente li-
gados e dirigidos, e de que não es-tão trilhados.

Certifique-se de que o tubo de res-
piração e o tubo de descarga do de-
pósito de combustível são
colocados na posição original.
1. Tampa da caixa do filtro de ar
2. Parafuso
1. Elemento do filtro de ar
1 2
2 21

1. Tubo de respiração/descarga do depósito
de combustível
2. Tubo de combustível
1. Posição original (marca de pintura)
12
1

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

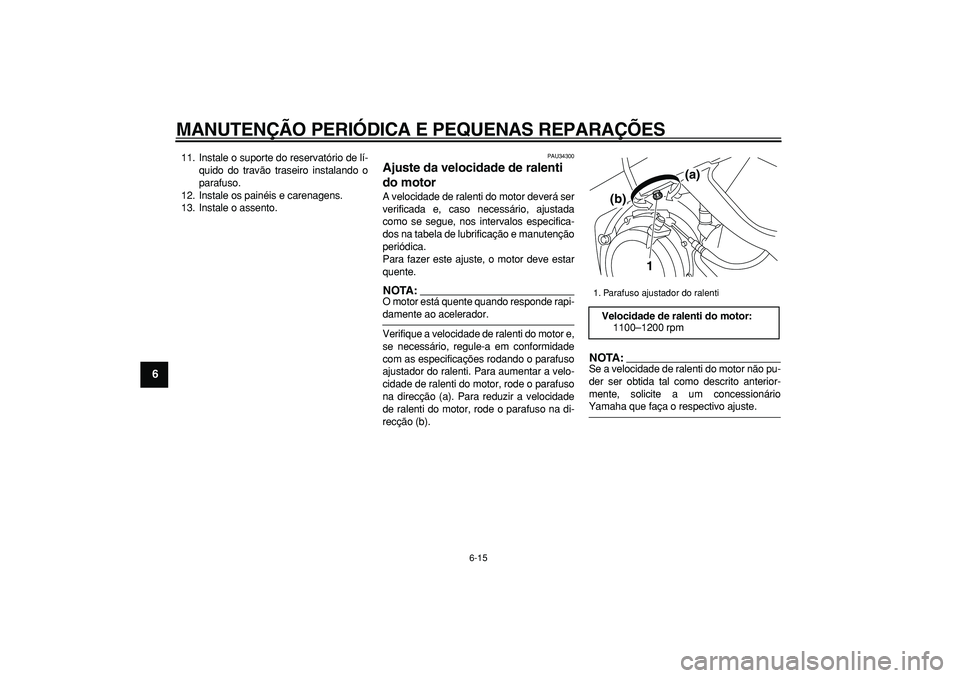

6-15
1
2
3
4
5
6
7
8
9

11. Instale o suporte do reservatório de lí-
quido do travão traseiro instalando o
parafuso.
12. Instale os painéis e carenagens.
13. Instale o assento.
PAU34300
Ajuste da velocidade de ralenti
do motor
A velocidade de ralenti do motor deverá ser
verificada e, caso necessário, ajustada
como se segue, nos intervalos especifica-
dos na tabela de lubrificação e manutenção
periódica.
Para fazer este ajuste, o motor deve estar
quente.
NOTA:

O motor está quente quando responde rapi-
damente ao acelerador.
Verifique a velocidade de ralenti do motor e,
se necessário, regule-a em conformidade
com as especificações rodando o parafuso
ajustador do ralenti. Para aumentar a velo-
cidade de ralenti do motor, rode o parafuso
na direcção (a). Para reduzir a velocidade
de ralenti do motor, rode o parafuso na di-
recção (b).
NOTA:

Se a velocidade de ralenti do motor não pu-
der ser obtida tal como descrito anterior-
mente, solicite a um concessionário
Yamaha que faça o respectivo ajuste.
1. Parafuso ajustador do ralenti
Velocidade de ralenti do motor:
1100–1200 rpm
1(a)
(b)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-16
2
3
4
5
67
8
9

PAU21381
Verificação da folga do cabo do
acelerador
A folga do cabo do acelerador deverá medir
3.0–5.0 mm (0.12–0.20 in) no punho do
acelerador. Verifique periodicamente a fol-
ga do cabo do acelerador e, se necessário,
solicite a um concessionário Yamaha que a
ajuste.
PAU21401
Folga das válvulas
A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de ar/
combustível e/ou ruído no motor. Para evi-
tar que isto ocorra, a folga das válvulas de-
verá ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
PAU33041
Pneus
Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos aos pneus especificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AVISO

PWA10500

A pressão de ar dos pneus deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).

A pressão de ar dos pneus tem de
ser ajustada de acordo com a velo-
cidade de condução e o peso total
do condutor, passageiro, carga e
acessórios aprovados para este
modelo.
1. Folga do cabo do acelerador
1

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-17
1
2
3
4
5
6
7
8
9
AVISO

PWA11020
Uma vez que a carga tem um enorme im-
pacto nas características de manobra,
travagem, desempenho e segurança do
seu motociclo, deverá manter em mente
as seguintes precauções:

NUNCA SOBRECARREGUE O MO-TOCICLO! A utilização de um moto-
ciclo com excesso de carga pode
resultar em danos nos pneus, per-
da de controlo ou graves ferimen-
tos. Certifique-se de que o peso
total do condutor, passageiro, car-
ga e acessórios não excede a carga
máxima especificada para o veícu-
lo.

Não transporte artigos mal acondi-
cionados, os quais se possam des-
locar durante uma viagem.

Acondicione bem os artigos mais
pesados junto ao centro do motoci-
clo e distribua o peso uniforme-
mente em ambos os lados.

Ajuste a suspensão e a pressão de
ar dos pneus em conformidade
com a carga.

Verifique o estado e a pressão do ar
dos pneus antes de cada viagem.Verificação dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.
NOTA:

Os limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
Pressão de ar dos pneus (medida
com os pneus frios):
0–90 kg (0–198 lb):
Frente:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Trás:
250 kPa (36 psi) (2.50 kgf/cm
2

)
TDM900 90–203 kg (198–448 lb)
TDM900A 90–200 kg (198–441 lb):
Frente:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Trás:
290 kPa (42 psi) (2.90 kgf/cm
2

)
Condução a alta velocidade:
Frente:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Trás:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Carga máxima*:
TDM900 203 kg (448 lb)
TDM900A 200 kg (441 lb)
* Peso total com condutor, passagei-
ro, carga e acessórios
1. Profundidade do piso do pneu
2. Flanco do pneu
Profundidade mínima do piso do
pneu (frente e trás):
1.6 mm (0.06 in)
21

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-18
2
3
4
5
67
8
9
AVISO

PWA10470

Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.

A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários.Informações relativas aos pneus
Este motociclo está equipado com rodas de
liga e pneus sem câmara de ar com
válvulas.
AVISO

PWA10900

Os pneus dianteiro e traseiro de-
vem ser da mesma marca e modelo,
caso contrário as características de
condução do motociclo não podem
ser garantidas.

Após testes extensivos, apenas os
pneus indicados na lista abaixo fo-
ram aprovados para este modelo
pela Yamaha Motor Co., Ltd.

Certifique-se sempre de que astampas das válvulas estão bem ins-
taladas para evitar a fuga de pres-
são de ar.

Utilize apenas as válvulas para
pneus e os núcleos de válvula indi-
cados na lista abaixo para evitar o
esvaziamento dos pneus durante a
condução.
1. Válvula de ar do pneu
2. Núcleo da válvula de ar do pneu
3. Tampa da válvula de ar do pneu com
vedante
123

Pneu da frente:
Tamanho:
120/70 ZR18M/C (59W)
Fabricante/modelo:
TDM900 METZELER/MEZ4
FRONT
TDM900A DUNLOP/D220FSTJ
TDM900 DUNLOP/D220FSTJ
Válvula de ar do pneu:
TR412
Núcleo de válvula:
#9100 (original)
Pneu de trás:
Tamanho:
160/60 ZR17M/C (69W)
Fabricante/modelo:
TDM900 METZELER/MEZ4
TDM900A DUNLOP/D220STJ
TDM900 DUNLOP/D220STJ
Válvula de ar do pneu:
TR412
Núcleo de válvula:
#9100 (original)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-19
1
2
3
4
5
6
7
8
9
AVISO

PWA10600
Este motociclo está equipado com
pneus para velocidade super alta. Verifi-
que os pontos seguintes de modo a tirar
o máximo partido da eficiência destes
pneus.

Utilize apenas os pneus sobresse-
lentes especificados. Outro tipo de
pneus poderá rebentar a velocida-
des super altas.

Os pneus completamente novos
podem ter uma aderência relativa-
mente fraca em certas superfícies
de estrada até terem sido “molda-
dos”. Portanto, depois de instalar
um pneu novo, é aconselhável con-
duzir moderadamente durante
aproximadamente 100 km (60 mi)
antes de fazer qualquer viagem a
alta velocidade.

Os pneus têm de ser aquecidos an-
tes de uma viagem a alta velocida-
de.

Ajuste sempre a pressão de ar dos
pneus em conformidade com as
condições de utilização.
PAU21960
Rodas de liga
Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.

Antes de cada viagem, deverá verifi-
car se os aros da roda apresentam
fendas, dobras ou deformações. Caso
encontre qualquer tipo de danos, soli-
cite a um concessionário Yamaha que
substitua a roda. Não tente fazer qual-
quer tipo de reparação na roda, por
pequena que seja. Uma roda que es-
teja deformada ou rachada deverá ser
substituída.

A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco desem-
penho, características de
manuseamento adversas e uma vida
reduzida do pneu.

Após a substituição de um pneu, con-
duza a velocidades moderadas, uma
vez que a superfície do pneu deverá
primeiro ser “rodada” para que desen-
volva as respectivas características
óptimas.
PAU22041
Ajuste da folga da alavanca da
embraiagem
A folga da alavanca da embraiagem deverá
medir 10.0–15.0 mm (0.39–0.59 in) como
ilustrado. Verifique periodicamente a folga
da alavanca da embraiagem e, se necessá-
rio, ajuste como se segue.
1. Desaperte a contraporca na alavanca
da embraiagem.
2. Para aumentar a folga da alavanca da
embraiagem, rode a cavilha ajustado-
ra na direcção (a). Para reduzir a folga
da alavanca da embraiagem, rode a
cavilha ajustadora na direcção (b).
1. Contraporca (alavanca da embraiagem)
2. Cavilha ajustadora da folga da alavanca
da embraiagem
3. Folga da alavanca da embraiagem
12
3
(a)
(b)
