2006 YAMAHA TDM 900 Manual de utilização (in Portuguese)

MANUAL DO UTILIZADOR
5PS-28199-P4
TDM900ATDM900

DECLARATION of CONFORMITY
WeCompany: MORIC CO., LTD.
Address: 1450-6 Mori Mori-Machi Shuchi-gun Shizuoka 437-0292 Japan
Hereby declare that the product:
Kind of equipment: IMMOBILIZER
Type-designation: 5SL-00
is in compliance with following norm(s) or documents:
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950(2000)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC)
Place of issue: Shizuoka, Japan
Date of issue: 1 Aug. 2002
Revolution record
No. Contents Date
To change contact person and integrate type-designation. 9 Jun. 2005
General manager of quality assurance div.
representative name and signature
MORIC CO., LTD.1450-6 Mori-machi Shuchi-gun Shizuoka 437-0292 JAPAN Telephone +81-538-85-0757 Facsimile +81-538-85-0456URL:http://www.moric-jp.com1
NósEmpresa: MORIC CO., LTD.
Endereço: 1450-6 Mori Mori-Machi Shuchi-gun Shizuoka 437-0292 Japão
Declaramos pela presente que o produto:
Tipo de equipamento: IMOBILIZADOR
Designação do tipo: 5SL-00
está em conformidade com as seguintes normas ou documentos:
Directiva R&TTE(1999/5/CE)
EN300 330-2 v1.1.1(2001-6), EN60950(2000)Directiva relativa aos veículos a motor de duas e três rodas (97/24/CE: Capítulo 8, CEM)Local de emissão: Shizuoka, Japão
Data da emissão: 1 Agosto 2002
Registo histórico
N.º Índice Data
Alterar pessoa de contacto e integrar designação de tipo. 9 Junho 2005Director Geral da Div. de Garantia de QualidadeMORIC CO., LTD.1450-6 Mori-machi Shuchi-gun Shizuoka 437-0292 JAPÃO Telefone +81-538-85-0757 Fax +81-538-85-0456URL:http://www.moric-jp.com1
DECLARAÇÃO de CONFORMIDADE
nome e assinatura do representante

PAU26942

INTRODUÇÃO
PAU10100
Bem-vindo ao mundo do motociclismo da Yamaha!
Como proprietário da TDM900/TDM900A, está a beneficiar da vasta experiência da Yamaha e da mais recente tecnologia relativa a de-
sign e fabrico de produtos de alta qualidade, as quais concederam à Yamaha uma reputação de fiabilidade.
Por favor leia atentamente este manual para que possa desfrutar de todas as vantagens da sua TDM900/TDM900A. O manual do pro-
prietário não só lhe dá instruções relativas ao funcionamento, inspecção e manutenção do seu motociclo, como também lhe indica como
se proteger a si próprio e aos outros de problemas e ferimentos.
Além disso, as diversas sugestões apresentadas neste manual, ajudá-lo-ão a manter o seu motociclo nas melhores condições possíveis.
Caso tenha quaisquer outras questões, não hesite em contactar o seu concessionário Yamaha.
A equipa da Yamaha deseja-lhe muitas viagens seguras e agradáveis. Por isso, nunca se esqueça de que a segurança é o factor mais
importante!

INFORMAÇÕES IMPORTANTES DO MANUAL
PAU10151
As informações particularmente importantes são distinguidas nes\
te manual pelas notas seguintes:
NOTA:


Este manual deverá ser considerado uma parte permanente do motociclo \
e deverá permanecer junto a este, mesmo que o motociclo
seja posteriormente vendido.

A Yamaha procura continuamente desenvolver o design e a qualidade do pro\
duto. Consequentemente, embora este manual conte-
nha as informações mais actuais disponíveis sobre o produto na \
altura da impressão, poderão existir ligeiras discrepâncias ent\
r e o
seu motociclo e este manual. Caso surja alguma dúvida relativamente a\
este manual, por favor consulte o seu concessionário Ya-
maha.
AVISO

PWA10030
POR FAVOR LEIA ESTE MANUAL CUIDADOSAMENTE E NA TOTALIDADE ANTES DE UTILI\
ZAR ESTE MOTOCICLO.
*O producto e as especificações estão sujeitos a alteraçõ\
es sem aviso prévio.
O símbolo de alerta relativo à segurança significa: ATENÇÃO! ESTEJA ATENTO! ESTÁ EM
CAUSA A SUA SEGURANÇA!
A não observância das instruções deste AVISO pode resultar em f
erimentos gra
ves ou na
mor
te do condutor do motociclo, de uma pessoa que esteja por perto ou de uma pessoa que
esteja a inspeccionar ou a reparar o motociclo.
Uma nota de PRECAUÇÃO indica que devem ser tomadas precauções especiais para evitar
danos no motociclo.
Uma NOTA fornece informações importantes para tornar os procedimentos mais fáceis ou mais cla-
ros.
AVISO
PRECAUÇÃO:NOTA:

INFORMAÇÕES IMPORTANTES DO MANUAL
PAU10200
TDM900/TDM900A
MANUAL DO UTILIZADOR
©2005 pela Yamaha Motor Co., Ltd.
1ª edição, Julho 2005
Reservados todos os direitos.
Qualquer reimpressão ou utilização não
autorizada
sem o consentimento escrito da
Yamaha Motor Co., Ltd.
estão expressamente proibidas.
Impresso no Japão.

ÍNDICE
INFORMAÇÕES RELATIVAS À
SEGURANÇA
.....................................1-1
DESCRIÇÃO
......................................2-1
Vista esquerda..................................2-1
Vista direita .......................................2-3
Controlos e instrumentos..................2-5
FUNÇÕES DOS CONTROLOS E
INSTRUMENTOS
................................3-1
Sistema imobilizador .......................3-1
Interruptor principal/bloqueio da
direcção ........................................3-2

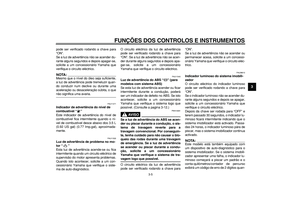

Indicadores luminosos e luzes de
advertência ...................................3-4

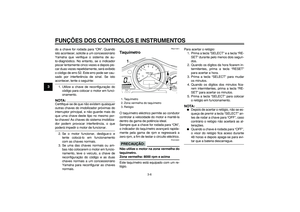

Taquímetro ......................................3-6
Indicador da temperatura do
refrigerante ...................................3-7
Visor multifuncional .........................3-7
Alarme antifurto (opcional) ..............3-9
Interruptores do guiador ..................3-9
Alavanca da embraiagem ..............3-10

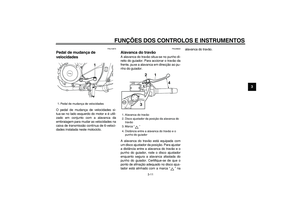

Pedal de mudança de
velocidades ................................3-11
Alavanca do travão ........................3-11

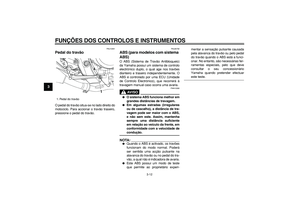

Pedal do travão .............................3-12
ABS (para modelos com sistema
ABS) ...........................................3-12
Tampa do depósito de
combustível ................................3-13
Combustível ...................................3-13Tubo de respiração do depósito de
combustível ................................ 3-14
Conversor catalítico ...................... 3-15
Assento ......................................... 3-15
Compartimento de
armazenagem ............................ 3-16
Ajuste da forquilha dianteira .......... 3-16
Ajuste do amortecedor .................. 3-18
Prendedores da correia de
bagagem .................................... 3-19
Descanso lateral ........................... 3-20
Sistema de corte do circuito de
ignição ....................................... 3-20
VERIFICAÇÕES PRÉVIAS À
VIAGEM
.............................................. 4-1

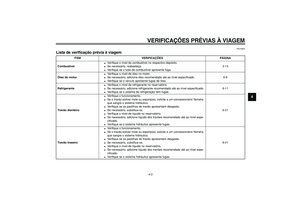

Lista de verificação prévia à
viagem ......................................... 4-2
UTILIZAÇÃO E QUESTÕES
IMPORTANTES RELATIVAS À
CONDUÇÃO
....................................... 5-1
Colocação do motor em
funcionamento ............................. 5-1
Mudança de velocidades ................ 5-2
Sugestões para a redução do
consumo de combustível ............. 5-3
Rodagem do motor ......................... 5-3
Estacionamento .............................. 5-4
MANUTENÇÃO PERIÓDICA E
PEQUENAS REPARAÇÕES
.............. 6-1
Jogo de ferramentas do
proprietário .................................. 6-1

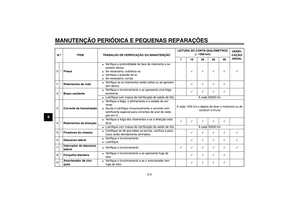

Tabela de lubrificação e manutenção
periódica ...................................... 6-2
Remoção e instalação das
carenagens e painéis .................. 6-6
Verificação das velas de ignição .... 6-7

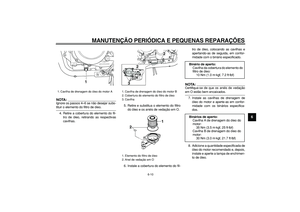

Óleo do motor e elemento do filtro
de óleo ......................................... 6-8
Refrigerante .................................. 6-11
Substituição do elemento do filtro
de ar .......................................... 6-13
Ajuste da velocidade de ralenti do
motor ......................................... 6-15

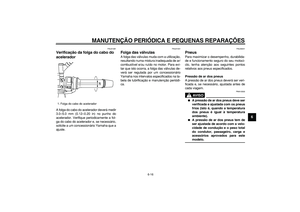

Verificação da folga do cabo do
acelerador .................................. 6-16
Folga das válvulas ........................ 6-16
Pneus ............................................ 6-16
Rodas de liga ................................ 6-19
Ajuste da folga da alavanca da
embraiagem ............................... 6-19
Ajuste do interruptor da luz do travão
traseiro ....................................... 6-20
Verificação das pastilhas dos travões
da frente e de trás ..................... 6-21
Verificação do nível de líquido dos
travões ....................................... 6-21
Mudança do líquido dos travões ... 6-23

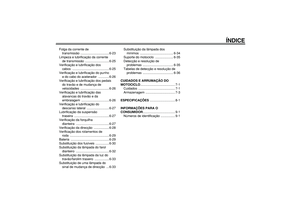

ÍNDICE
Folga da corrente de
transmissão ................................ 6-23

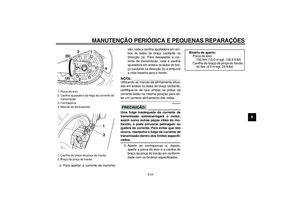

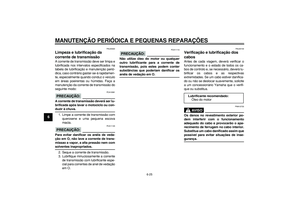

Limpeza e lubrificação da corrente
de transmissão ........................... 6-25
Verificação e lubrificação dos
cabos ......................................... 6-25

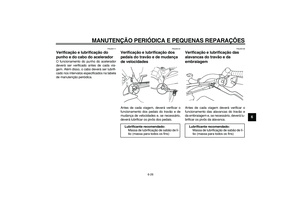

Verificação e lubrificação do punho
e do cabo do acelerador ............ 6-26
Verificação e lubrificação dos pedais
do travão e de mudança de
velocidades ................................ 6-26
Verificação e lubrificação das
alavancas do travão e da
embraiagem ............................... 6-26
Verificação e lubrificação do
descanso lateral ......................... 6-27
Lubrificação da suspensão
traseira ....................................... 6-27
Verificação da forquilha
dianteira ..................................... 6-27
Verificação da direcção ................. 6-28
Verificação dos rolamentos de
roda ............................................ 6-29
Bateria ........................................... 6-29
Substituição dos fusíveis ............... 6-30
Substituição da lâmpada do farol
dianteiro ..................................... 6-32
Substituição da lâmpada da luz do
travão/farolim traseiro ................ 6-33
Substituição de uma lâmpada do
sinal de mudança de direcção ... 6-33Substituição da lâmpada dos
mínimos ..................................... 6-34
Suporte do motociclo .................... 6-35
Detecção e resolução de
problemas .................................. 6-35
Tabelas de detecção e resolução de
problemas .................................. 6-36

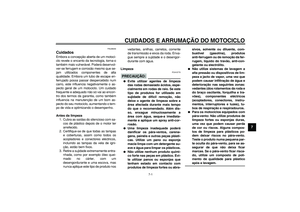

CUIDADOS E ARRUMAÇÃO DO
MOTOCICLO
....................................... 7-1
Cuidados ......................................... 7-1
Armazenagem ................................. 7-3

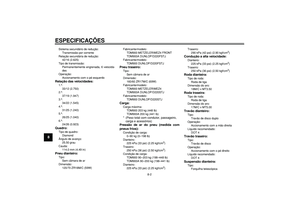

ESPECIFICAÇÕES
............................ 8-1
INFORMAÇÕES PARA O
CONSUMIDOR
.................................... 9-1
Números de identificação ................ 9-1

1-1
1

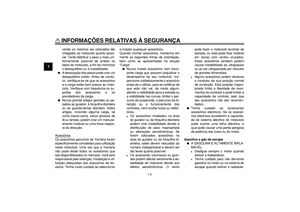

INFORMAÇÕES RELATIVAS À SEGURANÇA
PAU10281
OS MOTOCICLOS SÃO VEÍCULOS DE
DUAS RODAS. A SUA UTILIZAÇÃO E MA-
NUSEAMENTO SEGUROS DEPENDEM
DA ADOPÇÃO DE TÉCNICAS DE
CONDUÇÃO ADEQUADAS, BEM COMO
DA PERÍCIA DO CONDUTOR. TODOS OS
CONDUTORES DEVERÃO TER CONHE-
CIMENTO DOS SEGUINTES REQUISI-
TOS ANTES DE CONDUZIR ESTE
MOTOCICLO.
ELE OU ELA DEVERÃO:

OBTER INSTRUÇÕES COMPLETAS
DE UMA ENTIDADE COMPETENTE
SOBRE TODOS OS ASPECTOS DA
UTILIZAÇÃO DO MOTOCICLO.

OBSERVAR OS AVISOS E OS RE-
QUISITOS DE MANUTENÇÃO
APRESENTADOS NO MANUAL DO
PROPRIETÁRIO.

OBTER FORMAÇÃO QUALIFICADA
SOBRE AS TÉCNICAS DE CONDU-
ÇÃO CORRECTAS E SEGURAS.

OBTER SERVIÇOS TÉCNICOS
PROFISSIONAIS TAL COMO INDI-
CADO NO MANUAL DO PROPRIE-
TÁRIO E/OU SEMPRE QUE SE
TORNE NECESSÁRIO DEVIDO A
PROBLEMAS MECÂNICOS.
Condução segura

Efectue sempre as verificações prévi-
as à utilização. As verificações feitas
com cuidado poderão ajudar a evitar
um acidente.

Este motociclo está concebido para
transportar o condutor e um passagei-
ro.

O facto dos automobilistas não detec-
tarem nem reconhecerem os motoci-
clos no trânsito é a principal causa dos
acidentes entre automóveis e motoci-
clos. Muitos acidentes são causados
por automobilistas que não vêem o
motociclo, pelo que é importante asse-
gurar-se que seja visto para reduzir as
hipóteses de ocorrência deste tipo de
acidente.
Por isso:

Use um casaco de cor viva.

Redobre a atenção ao aproxi-
mar-se e ao passar por cruzamen-
tos, uma vez que estes são os
locais mais prováveis para a
ocorrência de acidentes com moto-
ciclos.

Conduza onde os outros conduto-
res o possam ver. Evite estar no
ponto morto de outro condutor.

Muitos acidentes envolvem conduto-
res inexperientes. De facto, muitoscondutores envolvidos em acidentes
nem sequer têm carta de condução de
motociclos actual.

É importante que esteja qualificado
para conduzir um motociclo e que
só o empreste a outros condutores
qualificados.

Conheça as suas capacidades e as
suas limitações. Não tentar exceder
as suas limitações é um factor que
pode ajudá-lo a evitar um acidente.

Recomendamos que pratique a
condução do seu motociclo em lo-
cais onde não haja trânsito, até que
esteja bem familiarizado com o
mesmo e com todos os seus meca-
nismos de controlo.

Muitos acidentes são causados por
um erro cometido pelo condutor do
motociclo. Um erro tipicamente come-
tido pelo condutor é fazer uma curva
fora-de-mão devido a VELOCIDADE
EXCESSIVA ou a um ângulo de
inclinação insuficiente em relação à
velocidade.

Obedeça sempre ao limite de velo-
cidade e nunca ande mais depres-
sa do que o permitido pelas
condições da estrada e do trânsito.

Sinalize sempre qualquer mudança
de direcção ou ultrapassagem. As-
