2006 YAMAHA TDM 900 Instructieboekje (in Dutch)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
2
34
5
6
7
8
9

DAU12344
Stuurschakelaars
LinksRechts
DAU12350
Lichtsignaalschakelaar “”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU12400
Dimlichtschakelaar “/”
Zet deze schakelaar op “” voor grootlicht
en op “” voor dimlicht.
DAU12460
Richtingaanwijzerschakelaar “/”
Druk deze schakelaar naar “” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richtin-gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12500
Claxonschakelaar “”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12660
Noodstopschakelaar “/”
Zet deze schakelaar voor u de motor start
op “”. Zet deze schakelaar op “” om
de motor direct uit te schakelen in een
noodgeval, zoals wanneer de machine om-
slaat of als de gaskabel blijft hangen.
DAU12710
Startknop “”
Druk deze knop in om via de startmotor de
motor rond te draaien.
LET OP:

DCA10050
Zie pagina 5-1 voor startinstructies voor-
dat u de motor start.
DAU12733
Schakelaar alarmverlichting “”
Met de sleutel in de stand “ON” of “” kan
deze schakelaar worden gebruikt voor het
inschakelen van de alarmverlichting (gelijk-
1. Lichtsignaalschakelaar “”
2. Schakelaar alarmverlichting “”
3. Dimlichtschakelaar “/”
4. Richtingaanwijzerschakelaar “/”
5. Claxonschakelaar “”
1
2
3
4
5

1. Noodstopschakelaar “/”
2. Startknop “”1
2

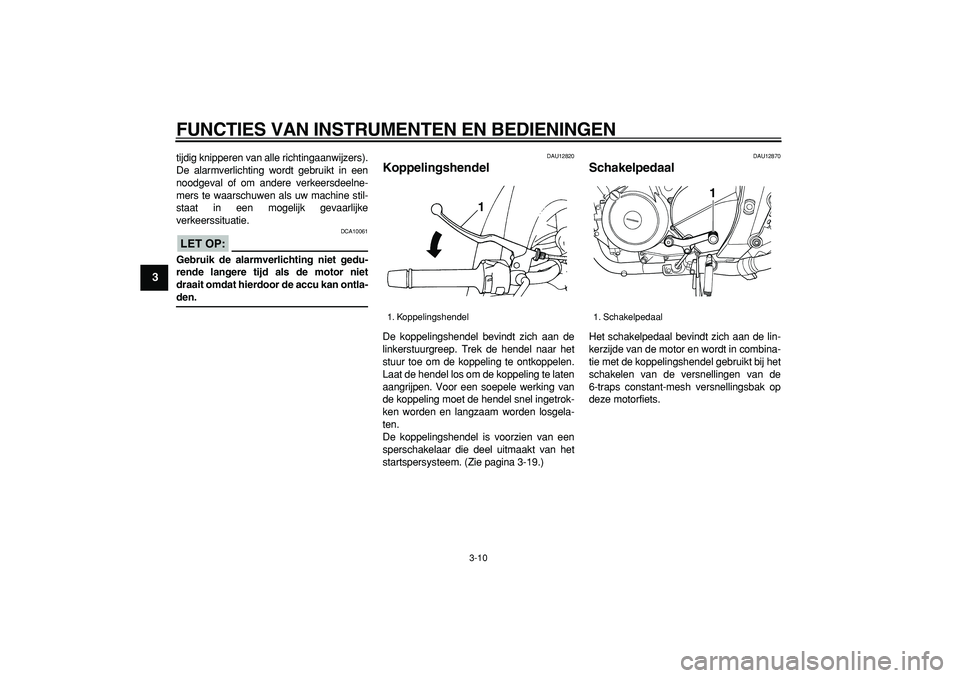

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
1
2
3
4
5
6
7
8
9

tijdig knipperen van alle richtingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.
LET OP:

DCA10061
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ontla-
den.
DAU12820
Koppelingshendel
De koppelingshendel bevindt zich aan de
linkerstuurgreep. Trek de hendel naar het
stuur toe om de koppeling te ontkoppelen.
Laat de hendel los om de koppeling te laten
aangrijpen. Voor een soepele werking van
de koppeling moet de hendel snel ingetrok-
ken worden en langzaam worden losgela-
ten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-19.)
DAU12870
Schakelpedaal
Het schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij het
schakelen van de versnellingen van de
6-traps constant-mesh versnellingsbak op
deze motorfiets.
1. Koppelingshendel
1

1. Schakelpedaal
1

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
2
34
5
6
7
8
9

DAU26822
Remhendel
De remhendel bevindt zich aan de rechter-
stuurgreep. Trek de hendel naar het stuur
toe om de voorrem te bekrachtigen.
De remhendel is voorzien van een stelwiel
voor afstelpositie. Om de afstand tussen de
remhendel en de stuurgreep af te stellen,
wordt het stelwiel gedraaid terwijl de hendel
van het stuur vandaan wordt gehouden.
Controleer of het correcte instelpunt op het
stelwiel tegenover het “” merkteken op
de remhendel staat.
DAU12941
Rempedaal
Het rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
DAU26792
ABS (voor modellen met ABS)
Het Yamaha ABS (Anti-lock Brake System)
bestaat uit een dubbel uitgevoerd elektro-
nisch regelsysteem dat de voorrem en ach-
terrem onafhankelijk aanstuurt. De
ABS-werking wordt gecontroleerd door een
ECU (Electronic Control Unit) die bij een
systeemstoring uitgaat van handmatig rem-
men.
WAARSCHUWING

DWA10090

Het ABS-systeem functioneert het
meest effectief over lange remwe-
gen.

Op sommige wegtypen (ruw weg-
dek of grint) kan de remweg langer
zijn dan bij remmen zonder ABS.
Houd daarom steeds voldoende af-
stand tot uw voorligger, afgestemd
op uw rijsnelheid.
OPMERKING:


Wanneer ABS is geactiveerd, worden
de remmen op de gebruikelijke wijze
bediend. In de remhendel of het rem-
pedaal kunnen pulsaties worden ge-
voeld, maar dat duidt niet op een
storing.

Dit ABS-systeem is uitgerust met een
testfunctie, waarbij de motorrijder de
1. Remhendel
2. Stelwiel afstelpositie remhendel
3. “”-merkteken
4. Afstand tussen remhendel en stuurgreep
1 2
4
3

1. Rempedaal
1

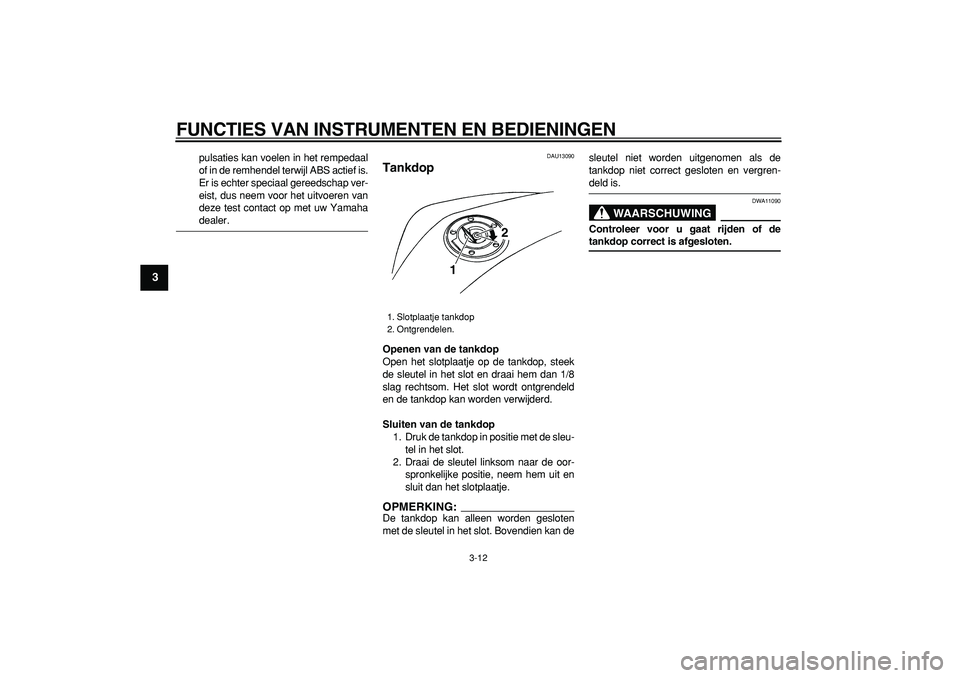

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
1
2
3
4
5
6
7
8
9

pulsaties kan voelen in het rempedaal
of in de remhendel terwijl ABS actief is.
Er is echter speciaal gereedschap ver-
eist, dus neem voor het uitvoeren van
deze test contact op met uw Yamaha
dealer.
DAU13090
Tankdop
Openen van de tankdop
Open het slotplaatje op de tankdop, steek
de sleutel in het slot en draai hem dan 1/8
slag rechtsom. Het slot wordt ontgrendeld
en de tankdop kan worden verwijderd.
Sluiten van de tankdop
1. Druk de tankdop in positie met de sleu-
tel in het slot.
2. Draai de sleutel linksom naar de oor-
spronkelijke positie, neem hem uit en
sluit dan het slotplaatje.
OPMERKING:

De tankdop kan alleen worden gesloten
met de sleutel in het slot. Bovendien kan desleutel niet worden uitgenomen als de
tankdop niet correct gesloten en vergren-
deld is.
WAARSCHUWING

DWA11090
Controleer voor u gaat rijden of de
tankdop correct is afgesloten.
1. Slotplaatje tankdop
2. Ontgrendelen.
1
2

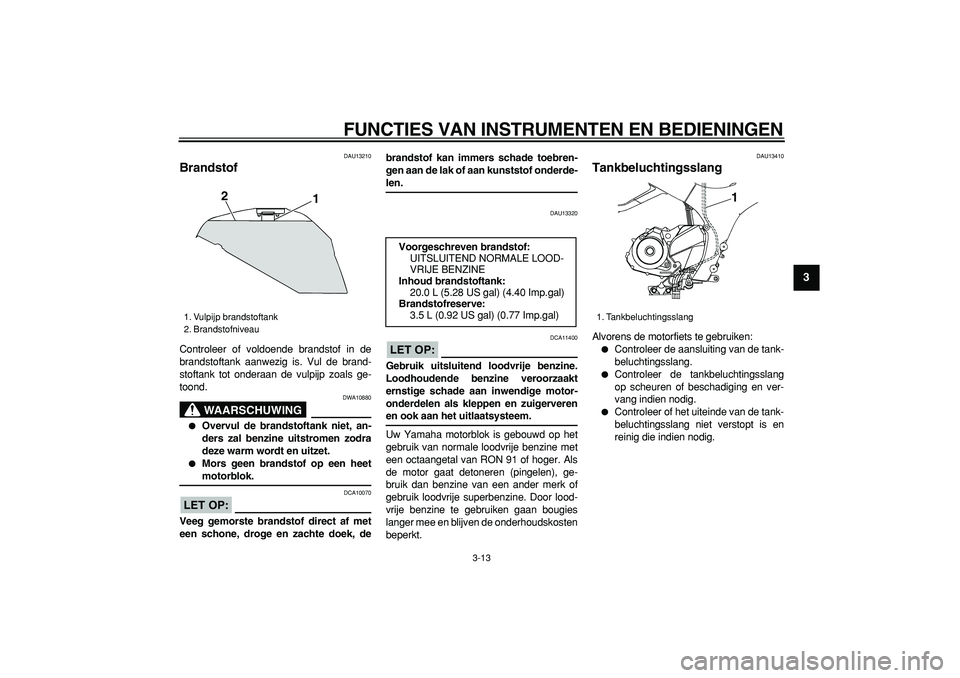

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
2
34
5
6
7
8
9

DAU13210
Brandstof
Controleer of voldoende brandstof in de
brandstoftank aanwezig is. Vul de brand-
stoftank tot onderaan de vulpijp zoals ge-
toond.
WAARSCHUWING

DWA10880

Overvul de brandstoftank niet, an-
ders zal benzine uitstromen zodra
deze warm wordt en uitzet.

Mors geen brandstof op een heet
motorblok.
LET OP:

DCA10070
Veeg gemorste brandstof direct af met
een schone, droge en zachte doek, debrandstof kan immers schade toebren-
gen aan de lak of aan kunststof onderde-
len.
DAU13320
LET OP:

DCA11400
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt
ernstige schade aan inwendige motor-
onderdelen als kleppen en zuigerveren
en ook aan het uitlaatsysteem.
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 91 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk of
gebruik loodvrije superbenzine. Door lood-
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskosten
beperkt.
DAU13410
Tankbeluchtingsslang
Alvorens de motorfiets te gebruiken:

Controleer de aansluiting van de tank-
beluchtingsslang.

Controleer de tankbeluchtingsslang
op scheuren of beschadiging en ver-
vang indien nodig.

Controleer of het uiteinde van de tank-
beluchtingsslang niet verstopt is en
reinig die indien nodig.
1. Vulpijp brandstoftank
2. Brandstofniveau
1 2

Voorgeschreven brandstof:
UITSLUITEND NORMALE LOOD-
VRIJE BENZINE
Inhoud brandstoftank:
20.0 L (5.28 US gal) (4.40 Imp.gal)
Brandstofreserve:
3.5 L (0.92 US gal) (0.77 Imp.gal)

1. Tankbeluchtingsslang
1

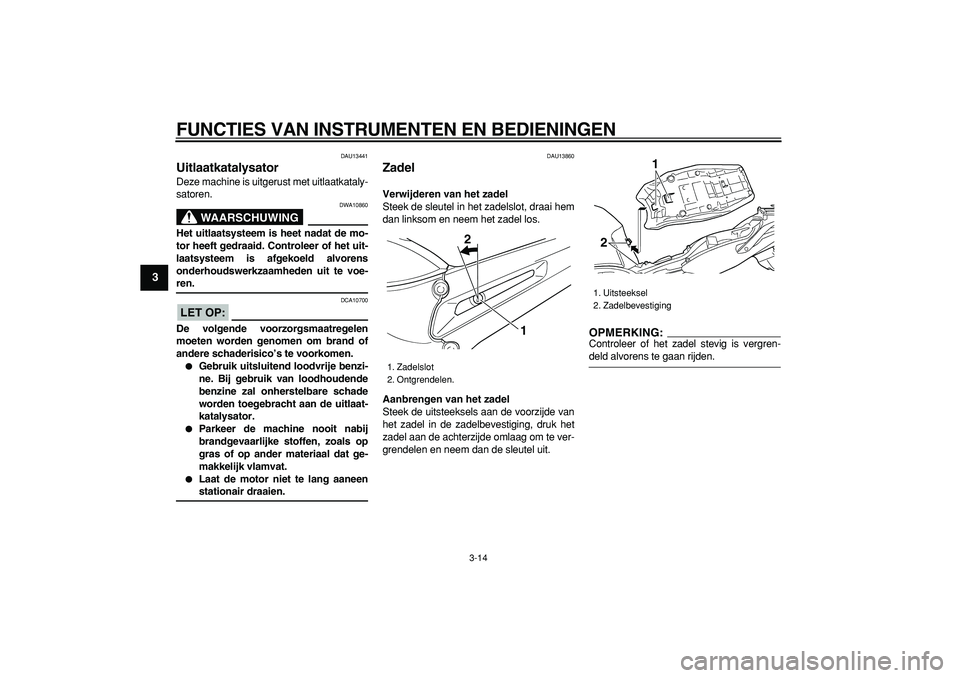

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
1
2
3
4
5
6
7
8
9

DAU13441
Uitlaatkatalysator
Deze machine is uitgerust met uitlaatkataly-
satoren.
WAARSCHUWING

DWA10860
Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Controleer of het uit-
laatsysteem is afgekoeld alvorens
onderhoudswerkzaamheden uit te voe-
ren.
LET OP:

DCA10700
De volgende voorzorgsmaatregelen
moeten worden genomen om brand of
andere schaderisico’s te voorkomen.

Gebruik uitsluitend loodvrije benzi-
ne. Bij gebruik van loodhoudende
benzine zal onherstelbare schade
worden toegebracht aan de uitlaat-
katalysator.

Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlamvat.

Laat de motor niet te lang aaneen
stationair draaien.
DAU13860
Zadel
Verwijderen van het zadel
Steek de sleutel in het zadelslot, draai hem
dan linksom en neem het zadel los.
Aanbrengen van het zadel
Steek de uitsteeksels aan de voorzijde van
het zadel in de zadelbevestiging, druk het
zadel aan de achterzijde omlaag om te ver-
grendelen en neem dan de sleutel uit.
OPMERKING:

Controleer of het zadel stevig is vergren-
deld alvorens te gaan rijden.
1. Zadelslot
2. Ontgrendelen.
1
2

1. Uitsteeksel
2. Zadelbevestiging
1
2

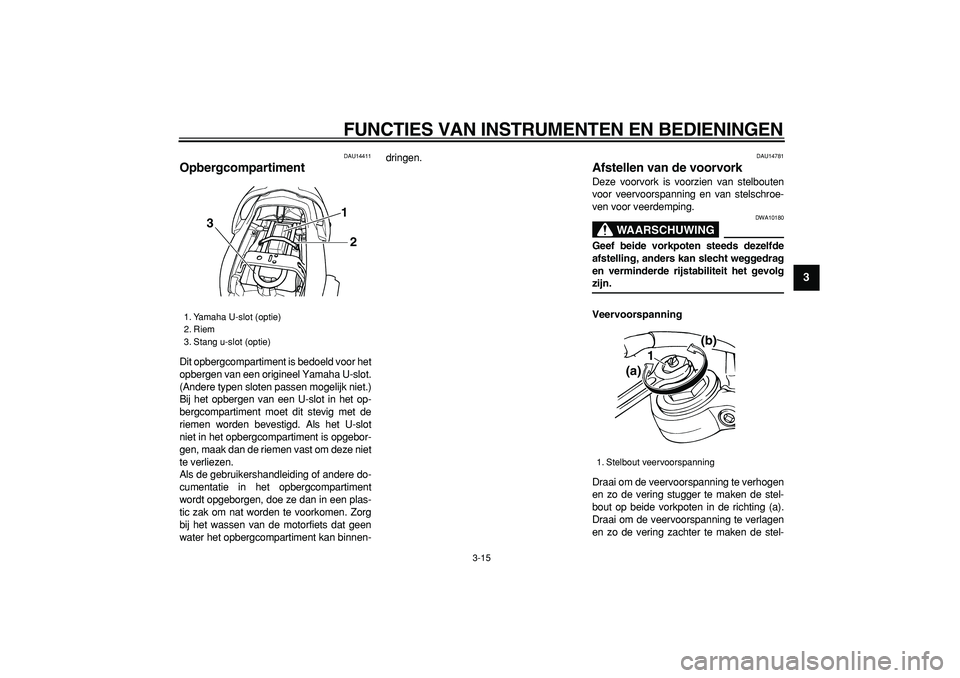

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
2
34
5
6
7
8
9

DAU14411
Opbergcompartiment
Dit opbergcompartiment is bedoeld voor het
opbergen van een origineel Yamaha U-slot.
(Andere typen sloten passen mogelijk niet.)
Bij het opbergen van een U-slot in het op-
bergcompartiment moet dit stevig met de
riemen worden bevestigd. Als het U-slot
niet in het opbergcompartiment is opgebor-
gen, maak dan de riemen vast om deze niet
te verliezen.
Als de gebruikershandleiding of andere do-
cumentatie in het opbergcompartiment
wordt opgeborgen, doe ze dan in een plas-
tic zak om nat worden te voorkomen. Zorg
bij het wassen van de motorfiets dat geen
water het opbergcompartiment kan binnen-dringen.
DAU14781
Afstellen van de voorvork
Deze voorvork is voorzien van stelbouten
voor veervoorspanning en van stelschroe-
ven voor veerdemping.
WAARSCHUWING

DWA10180
Geef beide vorkpoten steeds dezelfde
afstelling, anders kan slecht weggedrag
en verminderde rijstabiliteit het gevolg
zijn.
Veervoorspanning
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
bout op beide vorkpoten in de richting (a).
Draai om de veervoorspanning te verlagen
en zo de vering zachter te maken de stel-
1. Yamaha U-slot (optie)
2. Riem
3. Stang u-slot (optie)
3
2 1

1. Stelbout veervoorspanning
1
(a)(b)

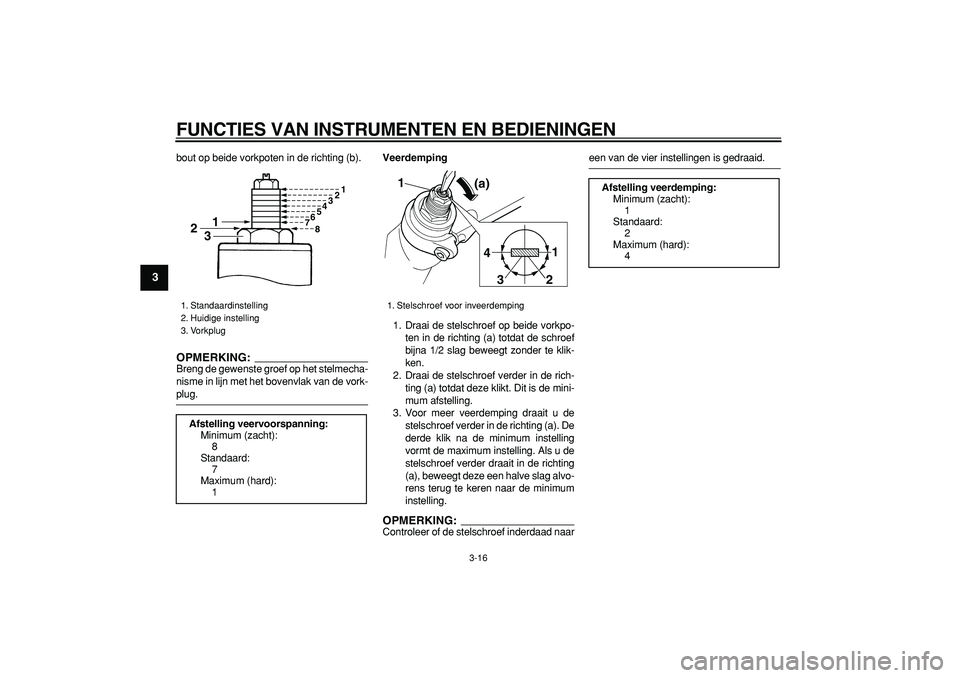

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
1
2
3
4
5
6
7
8
9

bout op beide vorkpoten in de richting (b).
OPMERKING:

Breng de gewenste groef op het stelmecha-
nisme in lijn met het bovenvlak van de vork-
plug.
Veerdemping
1. Draai de stelschroef op beide vorkpo-
ten in de richting (a) totdat de schroef
bijna 1/2 slag beweegt zonder te klik-
ken.
2. Draai de stelschroef verder in de rich-
ting (a) totdat deze klikt. Dit is de mini-
mum afstelling.
3. Voor meer veerdemping draait u de
stelschroef verder in de richting (a). De
derde klik na de minimum instelling
vormt de maximum instelling. Als u de
stelschroef verder draait in de richting
(a), beweegt deze een halve slag alvo-
rens terug te keren naar de minimum
instelling.
OPMERKING:

Controleer of de stelschroef inderdaad naar
een van de vier instellingen is gedraaid.
1. Standaardinstelling
2. Huidige instelling
3. Vorkplug
Afstelling veervoorspanning:
Minimum (zacht):
8
Standaard:
7
Maximum (hard):
1
2
31
7654321
8

1. Stelschroef voor inveerdemping(a) 1
1
2
3 4
Afstelling veerdemping:
Minimum (zacht):
1
Standaard:
2
Maximum (hard):
4
