FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
DAU10972

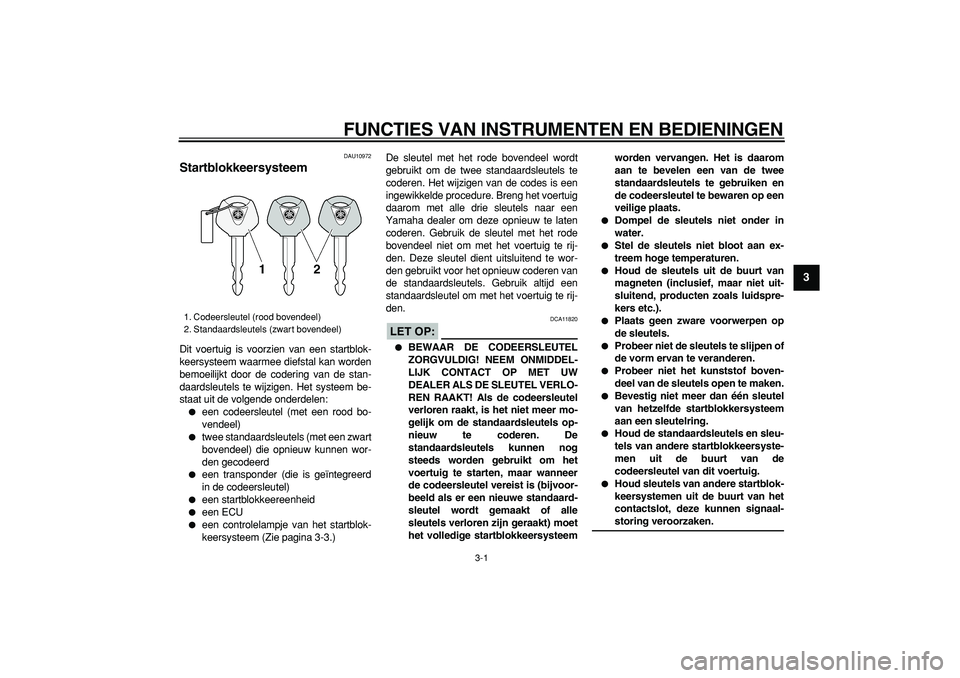

Startblokkeersysteem
Dit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:

een codeersleutel (met een rood bo-
vendeel)

twee standaardsleutels (met een zwart
bovendeel) die opnieuw kunnen wor-
den gecodeerd

een transponder (die is geïntegreerd
in de codeersleutel)

een startblokkeereenheid

een ECU

een controlelampje van het startblok-
keersysteem (Zie pagina 3-3.)De sleutel met het rode bovendeel wordt
gebruikt om de twee standaardsleutels te
coderen. Het wijzigen van de codes is een
ingewikkelde procedure. Breng het voertuig
daarom met alle drie sleutels naar een
Yamaha dealer om deze opnieuw te laten
coderen. Gebruik de sleutel met het rode
bovendeel niet om met het voertuig te rij-
den. Deze sleutel dient uitsluitend te wor-
den gebruikt voor het opnieuw coderen van
de standaardsleutels. Gebruik altijd een
standaardsleutel om met het voertuig te rij-
den.
LET OP:

DCA11820

BEWAAR DE CODEERSLEUTEL
ZORGVULDIG! NEEM ONMIDDEL-
LIJK CONTACT OP MET UW
DEALER ALS DE SLEUTEL VERLO-
REN RAAKT! Als de codeersleutel
verloren raakt, is het niet meer mo-
gelijk om de standaardsleutels op-
nieuw te coderen. De
standaardsleutels kunnen nog
steeds worden gebruikt om het
voertuig te starten, maar wanneer
de codeersleutel vereist is (bijvoor-
beeld als er een nieuwe standaard-
sleutel wordt gemaakt of alle
sleutels verloren zijn geraakt) moet
het volledige startblokkeersysteemworden vervangen. Het is daarom
aan te bevelen een van de twee
standaardsleutels te gebruiken en
de codeersleutel te bewaren op een
veilige plaats.

Dompel de sleutels niet onder in
water.

Stel de sleutels niet bloot aan ex-
treem hoge temperaturen.

Houd de sleutels uit de buurt van
magneten (inclusief, maar niet uit-
sluitend, producten zoals luidspre-
kers etc.).

Plaats geen zware voorwerpen op
de sleutels.

Probeer niet de sleutels te slijpen of
de vorm ervan te veranderen.

Probeer niet het kunststof boven-
deel van de sleutels open te maken.

Bevestig niet meer dan één sleutel
van hetzelfde startblokkersysteem
aan een sleutelring.

Houd de standaardsleutels en sleu-
tels van andere startblokkeersyste-
men uit de buurt van de
codeersleutel van dit voertuig.

Houd sleutels van andere startblok-
keersystemen uit de buurt van het
contactslot, deze kunnen signaal-
storing veroorzaken.
1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-2
1
2
3
4
5
6
7
8
9

DAU10471

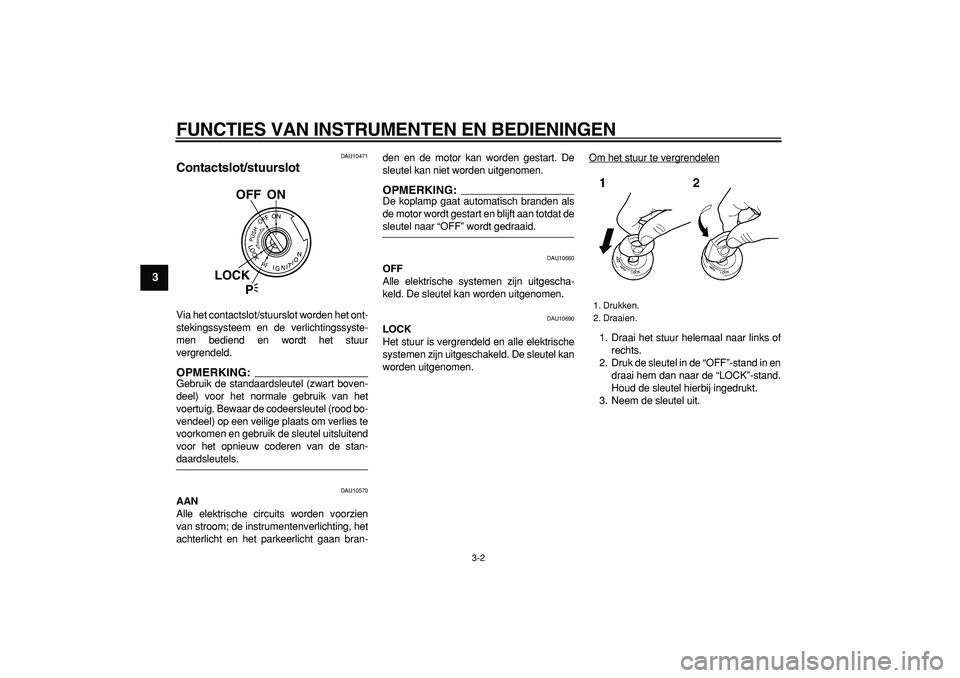

Contactslot/stuurslot
Via het contactslot/stuurslot worden het ont-
stekingssysteem en de verlichtingssyste-
men bediend en wordt het stuur
vergrendeld.
OPMERKING:

Gebruik de standaardsleutel (zwart boven-
deel) voor het normale gebruik van het
voertuig. Bewaar de codeersleutel (rood bo-
vendeel) op een veilige plaats om verlies te
voorkomen en gebruik de sleutel uitsluitend
voor het opnieuw coderen van de stan-
daardsleutels.
DAU10570
AAN
Alle elektrische circuits worden voorzien
van stroom; de instrumentenverlichting, het
achterlicht en het parkeerlicht gaan bran-den en de motor kan worden gestart. De
sleutel kan niet worden uitgenomen.
OPMERKING:

De koplamp gaat automatisch branden als
de motor wordt gestart en blijft aan totdat de
sleutel naar “OFF” wordt gedraaid.
DAU10660
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
DAU10690
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links of
rechts.
2. Druk de sleutel in de “OFF”-stand in en
draai hem dan naar de “LOCK”-stand.
Houd de sleutel hierbij ingedrukt.
3. Neem de sleutel uit.
OFF ON
LOCK
P

1. Drukken.
2. Draaien.

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
2
34
5
6
7
8
9

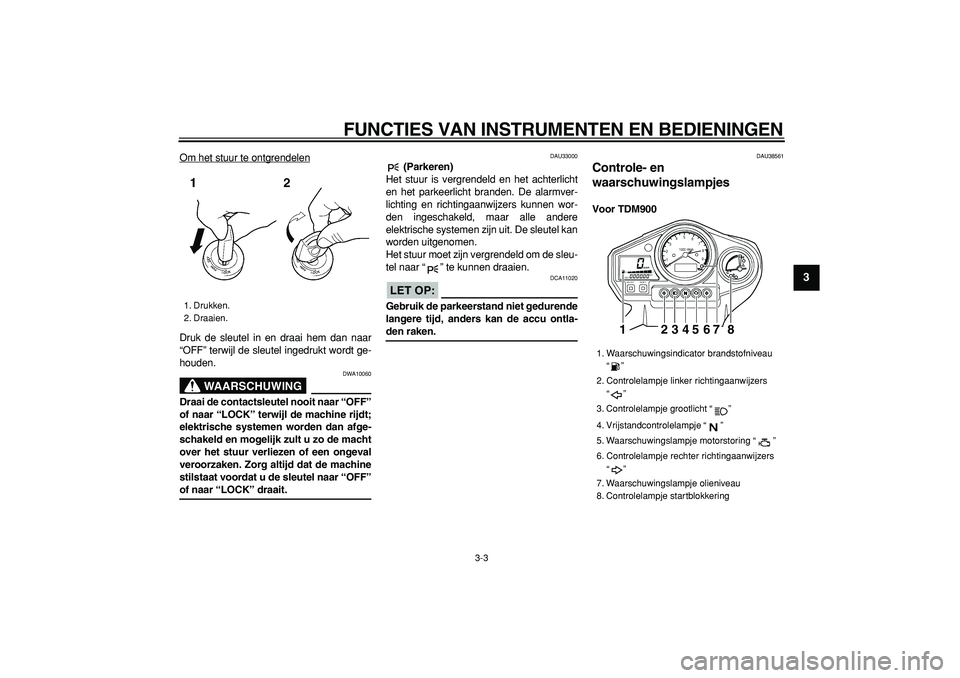

Om het stuur te ontgrendelen
Druk de sleutel in en draai hem dan naar
“OFF” terwijl de sleutel ingedrukt wordt ge-
houden.
WAARSCHUWING

DWA10060
Draai de contactsleutel nooit naar “OFF”
of naar “LOCK” terwijl de machine rijdt;
elektrische systemen worden dan afge-
schakeld en mogelijk zult u zo de macht
over het stuur verliezen of een ongeval
veroorzaken. Zorg altijd dat de machine
stilstaat voordat u de sleutel naar “OFF”
of naar “LOCK” draait.
DAU33000
(Parkeren)
Het stuur is vergrendeld en het achterlicht
en het parkeerlicht branden. De alarmver-
lichting en richtingaanwijzers kunnen wor-
den ingeschakeld, maar alle andere
elektrische systemen zijn uit. De sleutel kan
worden uitgenomen.
Het stuur moet zijn vergrendeld om de sleu-
tel naar “ ” te kunnen draaien.
LET OP:

DCA11020
Gebruik de parkeerstand niet gedurende
langere tijd, anders kan de accu ontla-
den raken.
DAU38561
Controle- en
waarschuwingslampjes
Voor TDM900
1. Drukken.
2. Draaien.
1. Waarschuwingsindicator brandstofniveau
“ ”
2. Controlelampje linker richtingaanwijzers
“ ”
3. Controlelampje grootlicht “ ”
4. Vrijstandcontrolelampje “ ”
5. Waarschuwingslampje motorstoring “ ”
6. Controlelampje rechter richtingaanwijzers
“ ”
7. Waarschuwingslampje olieniveau
8. Controlelampje startblokkering
12345678

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
1
2
3
4
5
6
7
8
9

Voor TDM900A
DAU38572
Controlelampjes richtingaanwijzers
“” en “” (voor TDM900)/
Controlelampje richtingaanwijzers
“” (voor TDM900A)

Voor TDM900: Het bijbehorende con-
trolelampje knippert terwijl de schake-laar voor richtingaanwijzers naar de
linker- of rechterstand is gedrukt.

Voor TDM900A: Dit controlelampje
knippert terwijl de schakelaar voor
richtingaanwijzers naar de linker- of
rechterstand is gedrukt.
DAU11060
Vrijstandcontrolelampje “”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11080
Controlelampje grootlicht “”
Dit controlelampje brandt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAU38600
Waarschuwingslampje olieniveau
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien.
Als het waarschuwingslampje niet een paar
seconden lang oplicht en dan dooft, vraag
dan een Yamaha dealer om het elektrisch
circuit te testen.
OPMERKING:

Bij een voldoende hoog olieniveau kan het
waarschuwingslampje soms toch knippe-ren bij rijden op een helling of bij plotseling
afremmen of optrekken, er is dan echter
geen sprake van een storing.
DAU11371
Waarschuwingsindicator brandstofni-
veau “”
De waarschuwingsindicator brandstofni-
veau gaat knipperen als het brandstofni-
veau daalt tot ca. 3.5 L (0.92 US gal) (0.77
Imp.gal).
DAU11500
Waarschuwingslampje motorstoring
“”
Dit waarschuwingslampje gaat branden of
knippert wanneer een elektrisch circuit dat
de motorwerking controleert defect is.
Vraag in dat geval een Yamaha-dealer het
zelfdiagnosesysteem te controleren.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Als het waarschu-
wingslampje niet een paar seconden lang
oplicht en dan dooft, vraag dan een
Yamaha-dealer om het elektrisch circuit te
testen.
1. Waarschuwingsindicator brandstofniveau
“ ”
2. Controlelampje richtingaanwijzers
“ ”
3. Controlelampje grootlicht “ ”
4. Vrijstandcontrolelampje “ ”
5. Waarschuwingslampje motorstoring “ ”
6. ABS-waarschuwingslampje “ ” (voor
modellen met ABS)
7. Waarschuwingslampje olieniveau
8. Controlelampje startblokkering
12345678
ABS

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
2
34
5
6
7
8
9

DAU11543
ABS-waarschuwingslampje “” (voor
modellen met ABS)
Als het waarschuwingslampje tijdens het rij-
den gaat branden of knipperen, is het
ABS-systeem mogelijk defect. Vraag in dat
geval zo snel mogelijk een Yamaha dealer
het systeem te controleren. (Zie
pagina 3-11.)
WAARSCHUWING

DWA10081
Als het ABS-waarschuwingslampje tij-
dens het rijden gaat branden of knippe-
ren, wordt alleen het conventionele
remsysteem gebruikt. Wees dan voor-
zichtig en zorg dat de wielen tijdens plot-
seling remmen niet blokkeren. Als het
waarschuwingslampje tijdens het rijden
gaat branden of knipperen. vraag dan zo
snel mogelijk een Yamaha dealer het
remsysteem te controleren.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien.
Als het waarschuwingslampje niet oplicht of
blijft branden, vraag dan een Yamaha
dealer het elektrisch circuit te controleren.
DAU38610
Controlelampje startblokkering
Het elektrisch circuit voor het controlelamp-je controleert u door de sleutel naar “ON” te
draaien.
Als het controlelampje niet een paar secon-
den lang oplicht en dan dooft, vraag dan
een Yamaha dealer om het elektrisch circuit
te testen.
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het start-
blokkeersysteem is ingeschakeld. Het con-
trolelampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft inge-
schakeld.
OPMERKING:

Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem. Als het startblokkeersysteem defect
is, dan gaat het controlelampje in een be-
paald patroon knipperen en zal er op het ki-
lometerteller-/rittellerdisplay een code van 2
cijfers worden weergegeven wanneer de
sleutel naar “ON” wordt gedraaid. Vraag in
dat geval een Yamaha dealer het zelfdia-
gnosesysteem te controleren. Als het con-
trolelampje echter vijfmaal langzaam
knippert en dan herhaaldelijk tweemaal
snel, dan zal foutcode 52 op het display ver-
schijnen. Deze fout kan worden veroor-
zaakt door een signaalstoring. Als deze fout
zich voordoet, probeer dan het volgende.1. Start de motor met behulp van de co-
deersleutel.
OPMERKING:

Houd andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden ge-
start.
2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeersleu-
tel en beide standaardsleutels naar
een Yamaha dealer en laat de stan-
daardsleutels opnieuw coderen.
ABS

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
1
2
3
4
5
6
7
8
9

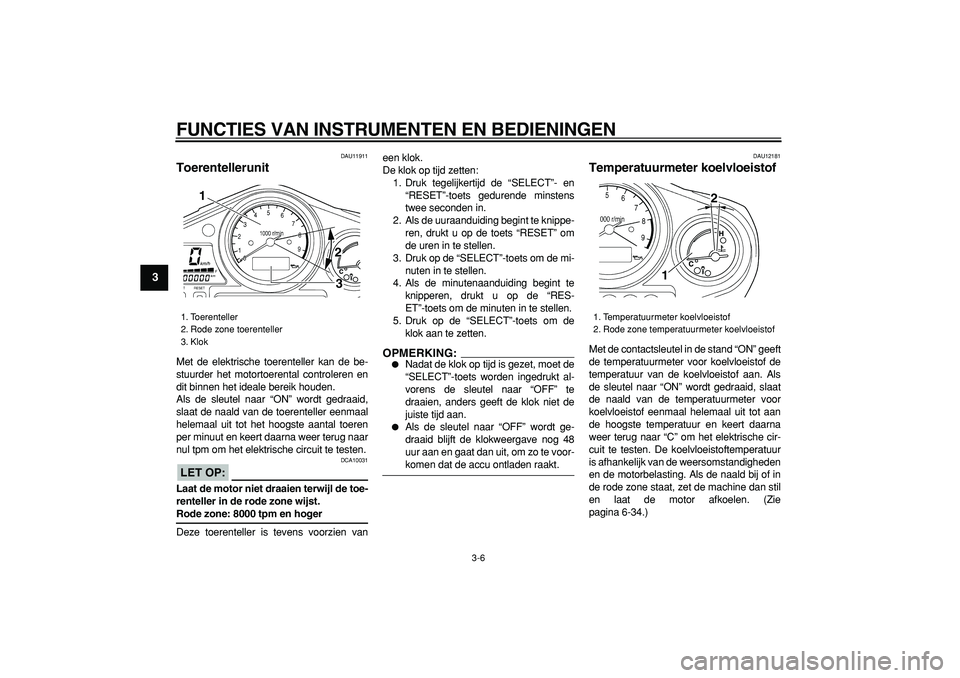

DAU11911
Toerentellerunit
Met de elektrische toerenteller kan de be-
stuurder het motortoerental controleren en
dit binnen het ideale bereik houden.
Als de sleutel naar “ON” wordt gedraaid,
slaat de naald van de toerenteller eenmaal
helemaal uit tot het hoogste aantal toeren
per minuut en keert daarna weer terug naar
nul tpm om het elektrische circuit te testen.
LET OP:

DCA10031
Laat de motor niet draaien terwijl de toe-
renteller in de rode zone wijst.
Rode zone: 8000 tpm en hoger
Deze toerenteller is tevens voorzien vaneen klok.
De klok op tijd zetten:
1. Druk tegelijkertijd de “SELECT”- en
“RESET”-toets gedurende minstens
twee seconden in.
2. Als de uuraanduiding begint te knippe-
ren, drukt u op de toets “RESET” om
de uren in te stellen.
3. Druk op de “SELECT”-toets om de mi-
nuten in te stellen.
4. Als de minutenaanduiding begint te
knipperen, drukt u op de “RES-
ET”-toets om de minuten in te stellen.
5. Druk op de “SELECT”-toets om de
klok aan te zetten.
OPMERKING:


Nadat de klok op tijd is gezet, moet de
“SELECT”-toets worden ingedrukt al-
vorens de sleutel naar “OFF” te
draaien, anders geeft de klok niet de
juiste tijd aan.

Als de sleutel naar “OFF” wordt ge-
draaid blijft de klokweergave nog 48
uur aan en gaat dan uit, om zo te voor-
komen dat de accu ontladen raakt.
DAU12181
Temperatuurmeter koelvloeistof
Met de contactsleutel in de stand “ON” geeft
de temperatuurmeter voor koelvloeistof de
temperatuur van de koelvloeistof aan. Als
de sleutel naar “ON” wordt gedraaid, slaat
de naald van de temperatuurmeter voor
koelvloeistof eenmaal helemaal uit tot aan
de hoogste temperatuur en keert daarna
weer terug naar “C” om het elektrische cir-
cuit te testen. De koelvloeistoftemperatuur
is afhankelijk van de weersomstandigheden
en de motorbelasting. Als de naald bij of in
de rode zone staat, zet de machine dan stil
en laat de motor afkoelen. (Zie
pagina 6-34.)
1. Toerenteller
2. Rode zone toerenteller
3. Klok
1
2
3

1. Temperatuurmeter koelvloeistof
2. Rode zone temperatuurmeter koelvloeistof
12

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
2
34
5
6
7
8
9
LET OP:

DCA10020
Laat de motor niet draaien terwijl deze
oververhit is.
DAU36610

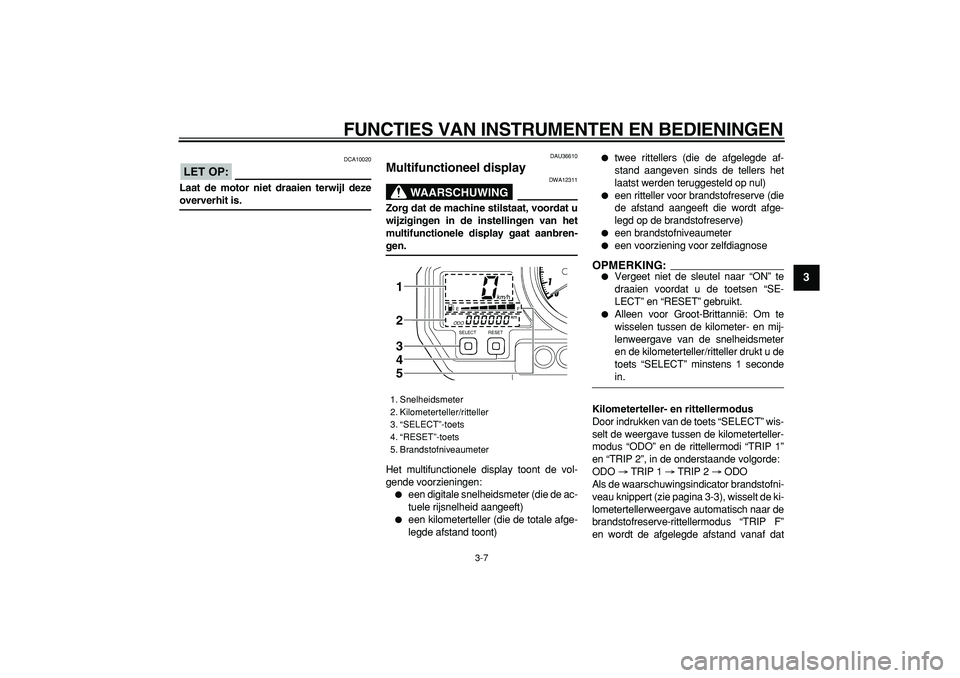

Multifunctioneel display
WAARSCHUWING

DWA12311
Zorg dat de machine stilstaat, voordat u
wijzigingen in de instellingen van het
multifunctionele display gaat aanbren-
gen.
Het multifunctionele display toont de vol-
gende voorzieningen:

een digitale snelheidsmeter (die de ac-
tuele rijsnelheid aangeeft)

een kilometerteller (die de totale afge-
legde afstand toont)

twee rittellers (die de afgelegde af-
stand aangeven sinds de tellers het
laatst werden teruggesteld op nul)

een ritteller voor brandstofreserve (die
de afstand aangeeft die wordt afge-
legd op de brandstofreserve)

een brandstofniveaumeter

een voorziening voor zelfdiagnose
OPMERKING:


Vergeet niet de sleutel naar “ON” te
draaien voordat u de toetsen “SE-
LECT” en “RESET” gebruikt.

Alleen voor Groot-Brittannië: Om te
wisselen tussen de kilometer- en mij-
lenweergave van de snelheidsmeter
en de kilometerteller/ritteller drukt u de
toets “SELECT” minstens 1 seconde
in.
Kilometerteller- en rittellermodus
Door indrukken van de toets “SELECT” wis-
selt de weergave tussen de kilometerteller-
modus “ODO” en de rittellermodi “TRIP 1”
en “TRIP 2”, in de onderstaande volgorde:
ODO
→
TRIP 1
→
TRIP 2
→
ODO
Als de waarschuwingsindicator brandstofni-
veau knippert (zie pagina 3-3), wisselt de ki-
lometertellerweergave automatisch naar de
brandstofreserve-rittellermodus “TRIP F”
en wordt de afgelegde afstand vanaf dat

1. Snelheidsmeter
2. Kilometerteller/ritteller
3. “SELECT”-toets
4. “RESET”-toets
5. Brandstofniveaumeter
1
2
3
4
5

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
1
2
3
4
5
6
7
8
9

punt aangegeven. In dat geval wordt door
het indrukken van de toets “SELECT” in de
onderstaande volgorde gewisseld tussen
de diverse weergaven van rittellers en kilo-
meterteller:
TRIP F
→
TRIP 1
→
TRIP 2
→
ODO
→
TRIP F
Om een ritteller op nul terug te stellen, se-
lecteert u deze door op de toets “SELECT”
te drukken en dan de toets “RESET” min-
stens 1 seconde lang ingedrukt te houden.
Wanneer u de brandstofreserve-ritteller niet
zelf met de hand op nul terugstelt, wordt
deze automatisch teruggesteld zodra na
het tanken 5 km (3 mi) is gereden en ver-
schijnt de vorige weergavemodus weer.
OPMERKING:

Het display kan niet worden teruggesteld
naar “TRIP F” nadat de toets “RESET” is in-
gedrukt.
Brandstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
displaysegmenten van de brandstofniveau-
meter verdwijnen richting “E” (Empty) naar-
mate het brandstofniveau daalt. Als er
slechts één segment vlakbij “E” is overge-
bleven, gaan de waarschuwingsindicator
brandstofniveau en het laatste segment vande brandstofniveaumeter knipperen. Vul zo
snel mogelijk brandstof bij.
Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.
Als een van deze circuits uitvalt, toont het
kilometerteller-/rittellerdisplay een foutcode
van 2 cijfers (bijv. 11, 12, 13).
Noteer zo’n foutcode als die op het kilome-
terteller/rittellerdisplay wordt aangegeven
en vraag een Yamaha dealer de machine
na te zien.
LET OP:

DCA11520
Wanneer de kilometerteller/ritteller een
foutcode aangeeft, moet de machine zo
spoedig mogelijk worden gecontroleerd
om motorschade te voorkomen.
DAU12331
Antidiefstal-alarmsysteem
(optie)
Dit model kan door een Yamaha dealer
worden uitgerust met een optioneel antidief-
stal-alarmsysteem. Neem contact op met
een Yamaha dealer voor nadere informatie.
