2006 YAMAHA TDM 900 Instructieboekje (in Dutch)

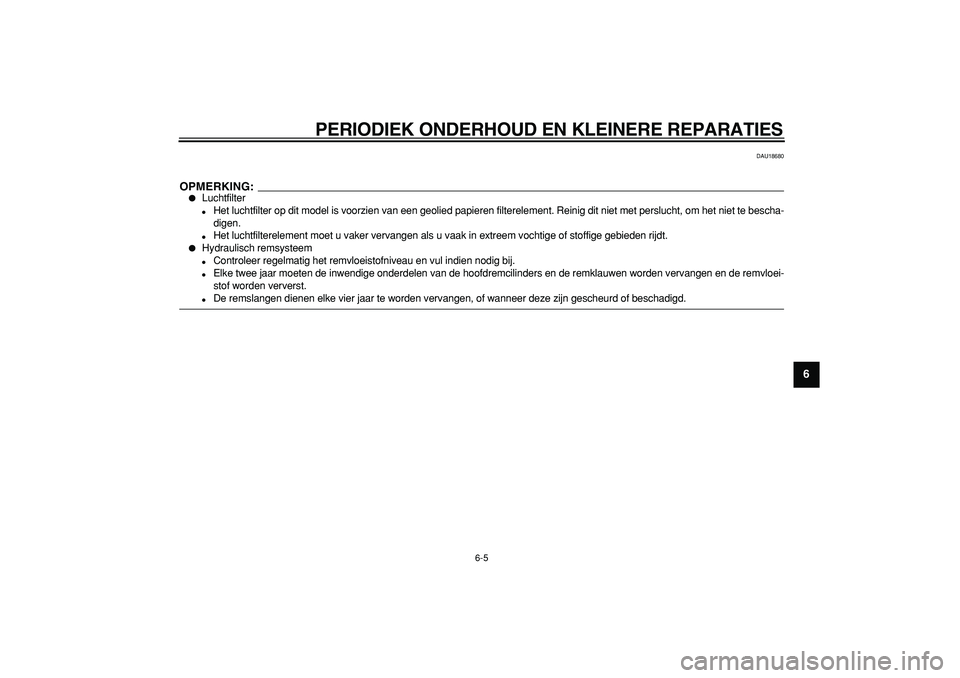

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-5 2
3
4
5
67
8
9
DAU18680
OPMERKING:


Luchtfilter

Het luchtfilter op dit model is voorzien van een geolied papieren filter\
element. Reinig dit niet met perslucht, om het niet te bescha-
digen.

Het luchtfilterelement moet u vaker vervangen als u vaak in extreem voch\
tige of stoffige gebieden rijdt.

Hydraulisch remsysteem

Controleer regelmatig het remvloeistofniveau en vul indien nodig bij.

Elke twee jaar moeten de inwendige onderdelen van de hoofdremcilinders e\
n de remklauwen worden vervangen en de remvloei-
stof worden ververst.

De remslangen dienen elke vier jaar te worden vervangen, of wanneer deze\
zijn gescheurd of beschadigd.

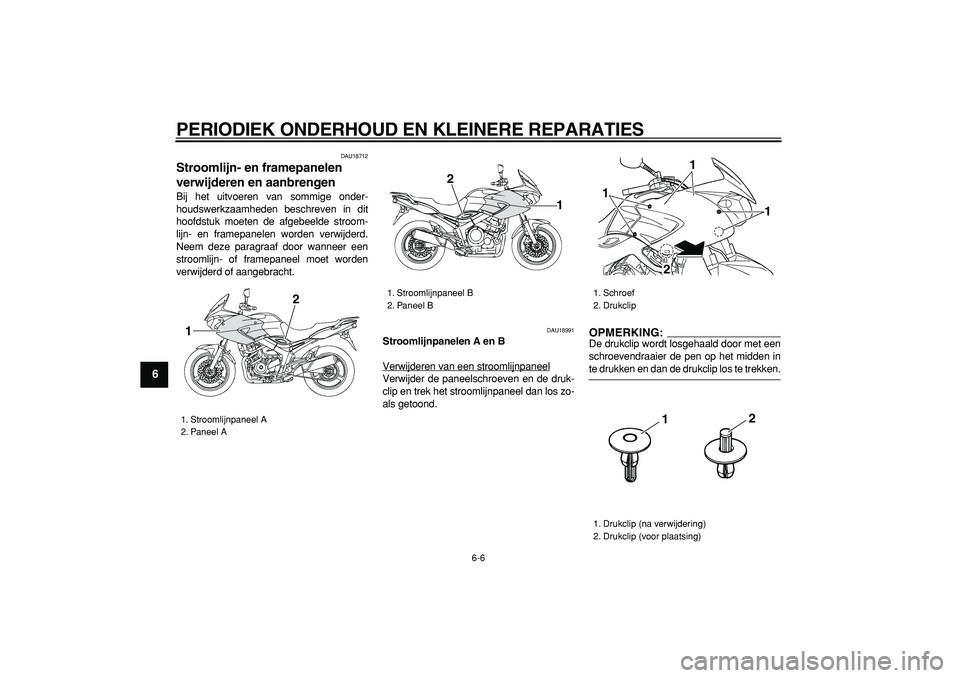

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-6
1
2
3
4
5
6
7
8
9

DAU18712
Stroomlijn- en framepanelen
verwijderen en aanbrengen
Bij het uitvoeren van sommige onder-
houdswerkzaamheden beschreven in dit
hoofdstuk moeten de afgebeelde stroom-
lijn- en framepanelen worden verwijderd.
Neem deze paragraaf door wanneer een
stroomlijn- of framepaneel moet worden
verwijderd of aangebracht.
DAU18991
Stroomlijnpanelen A en B
Verwijderen van een stroomlijnpaneel
Verwijder de paneelschroeven en de druk-
clip en trek het stroomlijnpaneel dan los zo-
als getoond.
OPMERKING:

De drukclip wordt losgehaald door met een
schroevendraaier de pen op het midden in
te drukken en dan de drukclip los te trekken.
1. Stroomlijnpaneel A
2. Paneel A
2
1

1. Stroomlijnpaneel B
2. Paneel B2
1

1. Schroef
2. Drukclip
1. Drukclip (na verwijdering)
2. Drukclip (voor plaatsing)
1
1
1
2
12

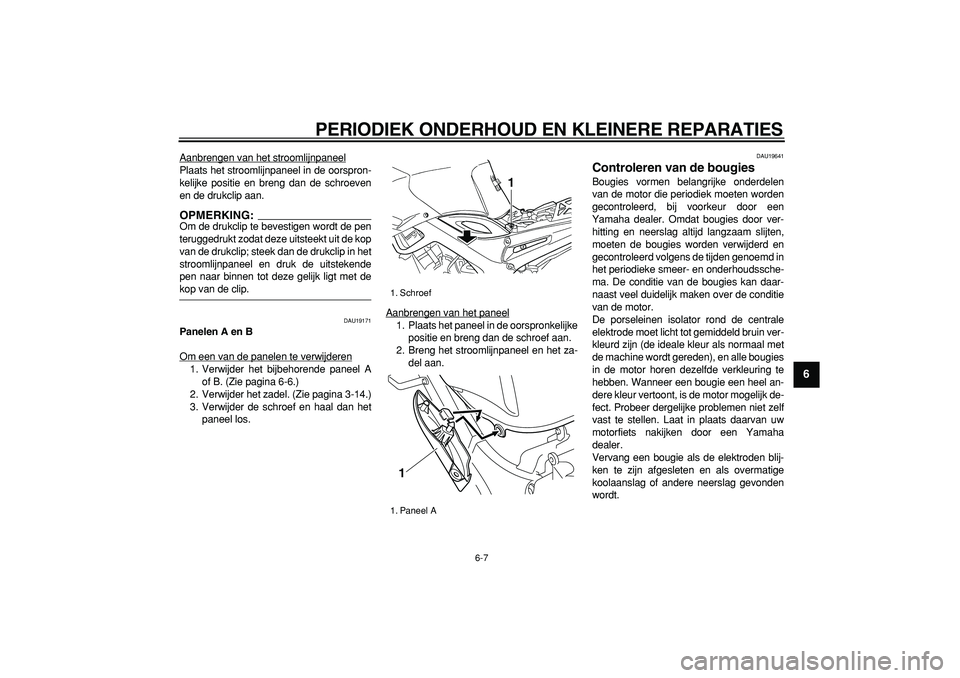

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-7
2
3
4
5
67
8
9

Aanbrengen van het stroomlijnpaneel
Plaats het stroomlijnpaneel in de oorspron-
kelijke positie en breng dan de schroeven
en de drukclip aan.OPMERKING:

Om de drukclip te bevestigen wordt de pen
teruggedrukt zodat deze uitsteekt uit de kop
van de drukclip; steek dan de drukclip in het
stroomlijnpaneel en druk de uitstekende
pen naar binnen tot deze gelijk ligt met de
kop van de clip.
DAU19171
Panelen A en B
Om een van de panelen te verwijderen
1. Verwijder het bijbehorende paneel A
of B. (Zie pagina 6-6.)
2. Verwijder het zadel. (Zie pagina 3-14.)
3. Verwijder de schroef en haal dan het
paneel los.Aanbrengen van het paneel
1. Plaats het paneel in de oorspronkelijke
positie en breng dan de schroef aan.
2. Breng het stroomlijnpaneel en het za-
del aan.

DAU19641
Controleren van de bougies
Bougies vormen belangrijke onderdelen
van de motor die periodiek moeten worden
gecontroleerd, bij voorkeur door een
Yamaha dealer. Omdat bougies door ver-
hitting en neerslag altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd in
het periodieke smeer- en onderhoudssche-
ma. De conditie van de bougies kan daar-
naast veel duidelijk maken over de conditie
van de motor.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin ver-
kleurd zijn (de ideale kleur als normaal met
de machine wordt gereden), en alle bougies
in de motor horen dezelfde verkleuring te
hebben. Wanneer een bougie een heel an-
dere kleur vertoont, is de motor mogelijk de-
fect. Probeer dergelijke problemen niet zelf
vast te stellen. Laat in plaats daarvan uw
motorfiets nakijken door een Yamaha
dealer.
Vervang een bougie als de elektroden blij-
ken te zijn afgesleten en als overmatige
koolaanslag of andere neerslag gevonden
wordt.
1. Schroef
1. Paneel A
1
1

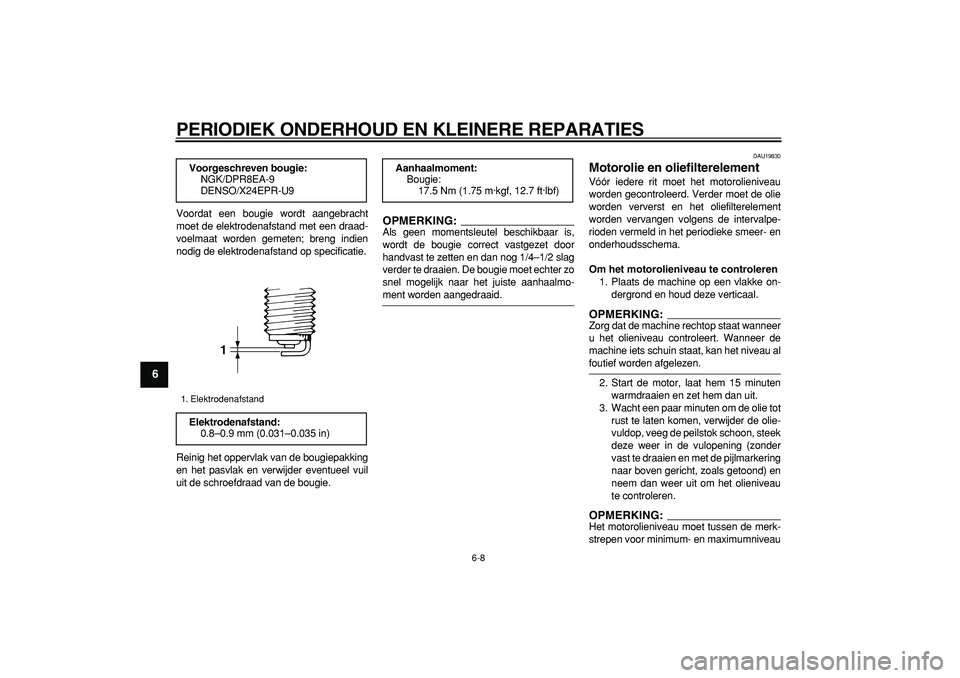

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-8
1
2
3
4
5
6
7
8
9

Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie.
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.
OPMERKING:

Als geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4–1/2 slag
verder te draaien. De bougie moet echter zo
snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.
DAU19830
Motorolie en oliefilterelement
Vóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en het oliefilterelement
worden vervangen volgens de intervalpe-
rioden vermeld in het periodieke smeer- en
onderhoudsschema.
Om het motorolieniveau te controleren
1. Plaats de machine op een vlakke on-
dergrond en houd deze verticaal.
OPMERKING:

Zorg dat de machine rechtop staat wanneer
u het olieniveau controleert. Wanneer de
machine iets schuin staat, kan het niveau al
foutief worden afgelezen.
2. Start de motor, laat hem 15 minuten
warmdraaien en zet hem dan uit.
3. Wacht een paar minuten om de olie tot
rust te laten komen, verwijder de olie-
vuldop, veeg de peilstok schoon, steek
deze weer in de vulopening (zonder
vast te draaien en met de pijlmarkering
naar boven gericht, zoals getoond) en
neem dan weer uit om het olieniveau
te controleren.
OPMERKING:

Het motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
Voorgeschreven bougie:
NGK/DPR8EA-9
DENSO/X24EPR-U9
1. Elektrodenafstand
Elektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)
1

Aanhaalmoment:
Bougie:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)

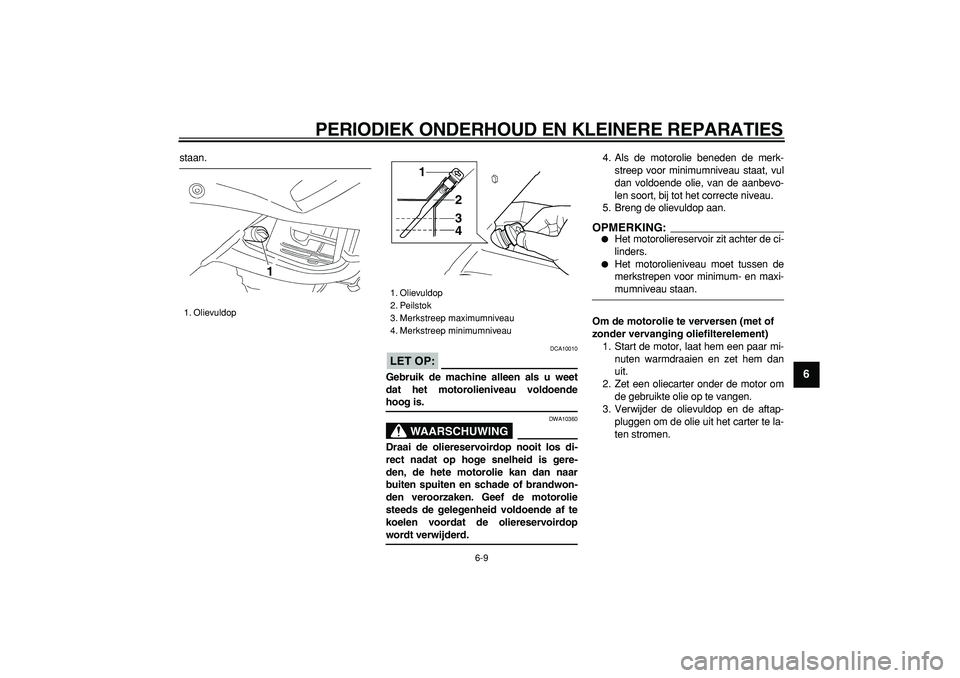

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-9
2
3
4
5
67
8
9

staan.
LET OP:

DCA10010
Gebruik de machine alleen als u weet
dat het motorolieniveau voldoende
hoog is.
WAARSCHUWING

DWA10360
Draai de oliereservoirdop nooit los di-
rect nadat op hoge snelheid is gere-
den, de hete motorolie kan dan naar
buiten spuiten en schade of brandwon-
den veroorzaken. Geef de motorolie
steeds de gelegenheid voldoende af te
koelen voordat de oliereservoirdop
wordt verwijderd.
4. Als de motorolie beneden de merk-
streep voor minimumniveau staat, vul
dan voldoende olie, van de aanbevo-
len soort, bij tot het correcte niveau.
5. Breng de olievuldop aan.
OPMERKING:


Het motoroliereservoir zit achter de ci-
linders.

Het motorolieniveau moet tussen de
merkstrepen voor minimum- en maxi-
mumniveau staan.
Om de motorolie te verversen (met of
zonder vervanging oliefilterelement)
1. Start de motor, laat hem een paar mi-
nuten warmdraaien en zet hem dan
uit.
2. Zet een oliecarter onder de motor om
de gebruikte olie op te vangen.
3. Verwijder de olievuldop en de aftap-
pluggen om de olie uit het carter te la-
ten stromen.
1. Olievuldop
1

1. Olievuldop
2. Peilstok
3. Merkstreep maximumniveau
4. Merkstreep minimumniveau
1
2
3
4

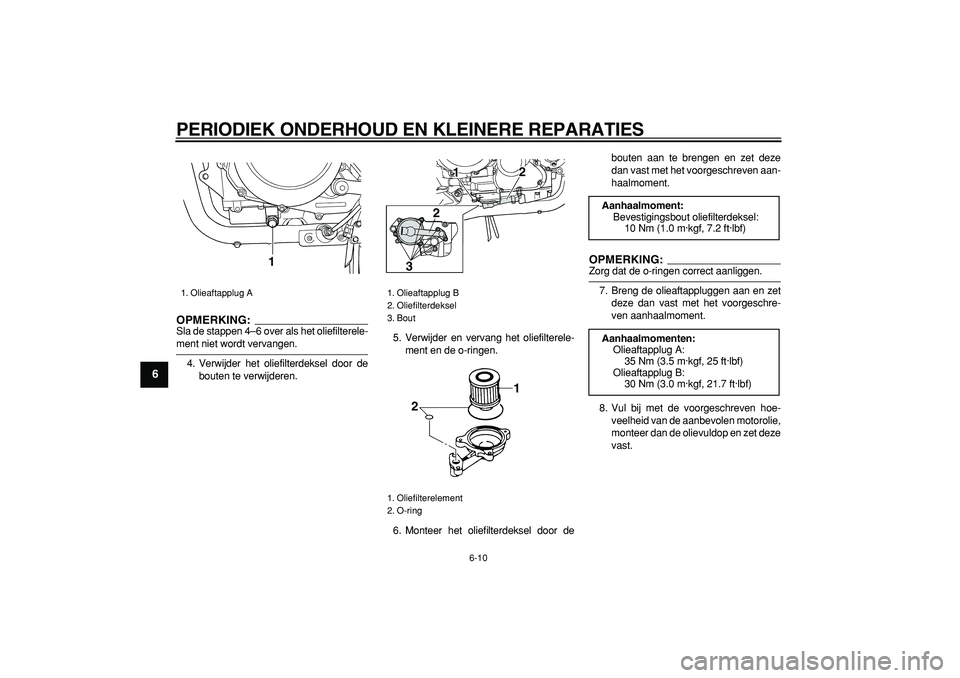

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-10
1
2
3
4
5
6
7
8
9
OPMERKING:

Sla de stappen 4–6 over als het oliefilterele-
ment niet wordt vervangen.
4. Verwijder het oliefilterdeksel door de
bouten te verwijderen.5. Verwijder en vervang het oliefilterele-
ment en de o-ringen.
6. Monteer het oliefilterdeksel door debouten aan te brengen en zet deze
dan vast met het voorgeschreven aan-
haalmoment.
OPMERKING:

Zorg dat de o-ringen correct aanliggen.
7. Breng de olieaftappluggen aan en zet
deze dan vast met het voorgeschre-
ven aanhaalmoment.
8. Vul bij met de voorgeschreven hoe-
veelheid van de aanbevolen motorolie,
monteer dan de olievuldop en zet deze
vast.
1. Olieaftapplug A
1

1. Olieaftapplug B
2. Oliefilterdeksel
3. Bout
1. Oliefilterelement
2. O-ring
12
2
3
1
2

Aanhaalmoment:
Bevestigingsbout oliefilterdeksel:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Aanhaalmomenten:
Olieaftapplug A:
35 Nm (3.5 m·kgf, 25 ft·lbf)
Olieaftapplug B:
30 Nm (3.0 m·kgf, 21.7 ft·lbf)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-11
2
3
4
5
67
8
9
LET OP:

DCA11620

Om het slippen van de koppeling
te voorkomen (de motorolie
smeert immers ook de koppeling)
mogen geen chemische additie-
ven worden toegevoegd. Gebruik
geen olieën met een “CD” diesel-
specificatie of olieën met een ho-
gere kwaliteit dan gespecificeerd.
Gebruik ook geen oliën met een
“ENERGY CONSERVING II” of ho-
gere aanduiding.

Zorg dat er geen verontreinigin-
gen in het carter terecht komen.
9. Start de motor, laat hem een paar mi-
nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.
10. Zet de motor af, controleer dan het
olieniveau en corrigeer indien nodig.
DAU20070
Koelvloeistof
Voor iedere rit moet het koelvloeistofniveau
worden gecontroleerd. Ook moet de koel-
vloeistof worden ververst volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU38581
Controleren van het koelvloeistofni-
veau
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
OPMERKING:


Het koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud is,
temperatuurverschillen zijn namelijk
van invloed op het niveau.

Zorg dat de machine rechtop staat bij
het controleren van het koelvloeistofni-
veau. Wanneer de machine iets
schuin staat, kan het niveau al foutief
worden afgelezen.
2. Controleer het koelvloeistofniveau in
het reservoir.
OPMERKING:

Het koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maximum-
niveau staan.
Voor TDM900
Voor TDM900A
3. Als de koelvloeistof bij of beneden de
Aanbevolen motorolie:
Zie pagina 8-1.
Oliehoeveelheid:
Zonder vervanging van oliefilterele-
ment:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Met vervanging van oliefilterelement:
3.90 L (4.12 US qt) (3.43 Imp.qt)

1. Koelvloeistofreservoir
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
1. Merkstreep maximumniveau
2. Koelvloeistofreservoir
3. Merkstreep minimumniveau
1 2
33 1
2

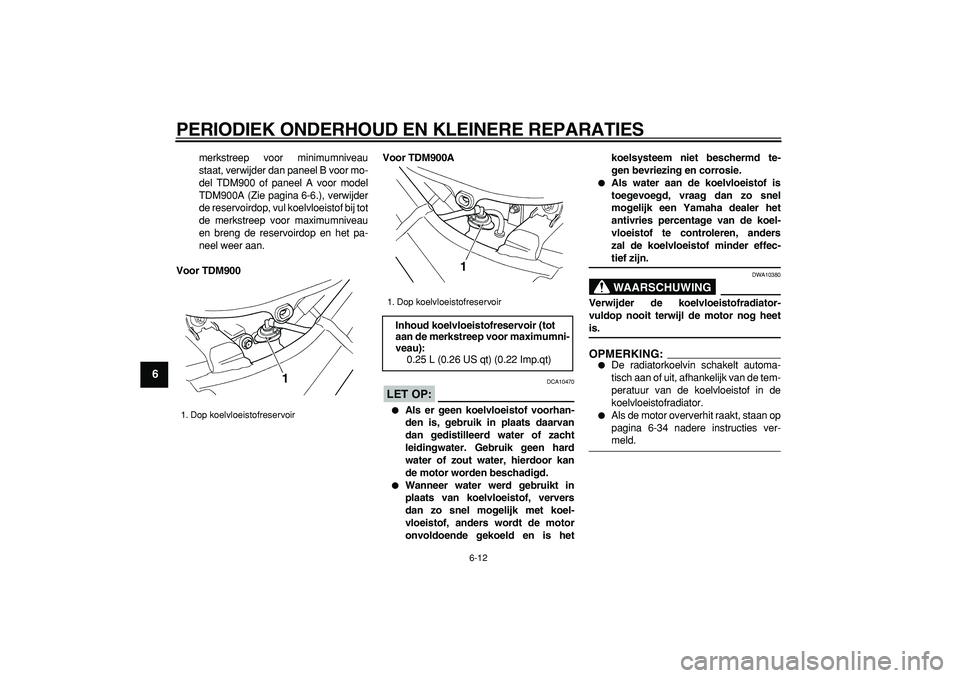

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-12
1
2
3
4
5
6
7
8
9

merkstreep voor minimumniveau
staat, verwijder dan paneel B voor mo-
del TDM900 of paneel A voor model
TDM900A (Zie pagina 6-6.), verwijder
de reservoirdop, vul koelvloeistof bij tot
de merkstreep voor maximumniveau
en breng de reservoirdop en het pa-
neel weer aan.
Voor TDM900Voor TDM900A
LET OP:

DCA10470

Als er geen koelvloeistof voorhan-
den is, gebruik in plaats daarvan
dan gedistilleerd water of zacht
leidingwater. Gebruik geen hard
water of zout water, hierdoor kan
de motor worden beschadigd.

Wanneer water werd gebruikt in
plaats van koelvloeistof, ververs
dan zo snel mogelijk met koel-
vloeistof, anders wordt de motor
onvoldoende gekoeld en is hetkoelsysteem niet beschermd te-
gen bevriezing en corrosie.

Als water aan de koelvloeistof is
toegevoegd, vraag dan zo snel
mogelijk een Yamaha dealer het
antivries percentage van de koel-
vloeistof te controleren, anders
zal de koelvloeistof minder effec-
tief zijn.
WAARSCHUWING

DWA10380
Verwijder de koelvloeistofradiator-
vuldop nooit terwijl de motor nog heet
is.
OPMERKING:


De radiatorkoelvin schakelt automa-
tisch aan of uit, afhankelijk van de tem-
peratuur van de koelvloeistof in de
koelvloeistofradiator.

Als de motor oververhit raakt, staan op
pagina 6-34 nadere instructies ver-
meld.
1. Dop koelvloeistofreservoir
1

1. Dop koelvloeistofreservoir
Inhoud koelvloeistofreservoir (tot
aan de merkstreep voor maximumni-
veau):
0.25 L (0.26 US qt) (0.22 Imp.qt)
1
