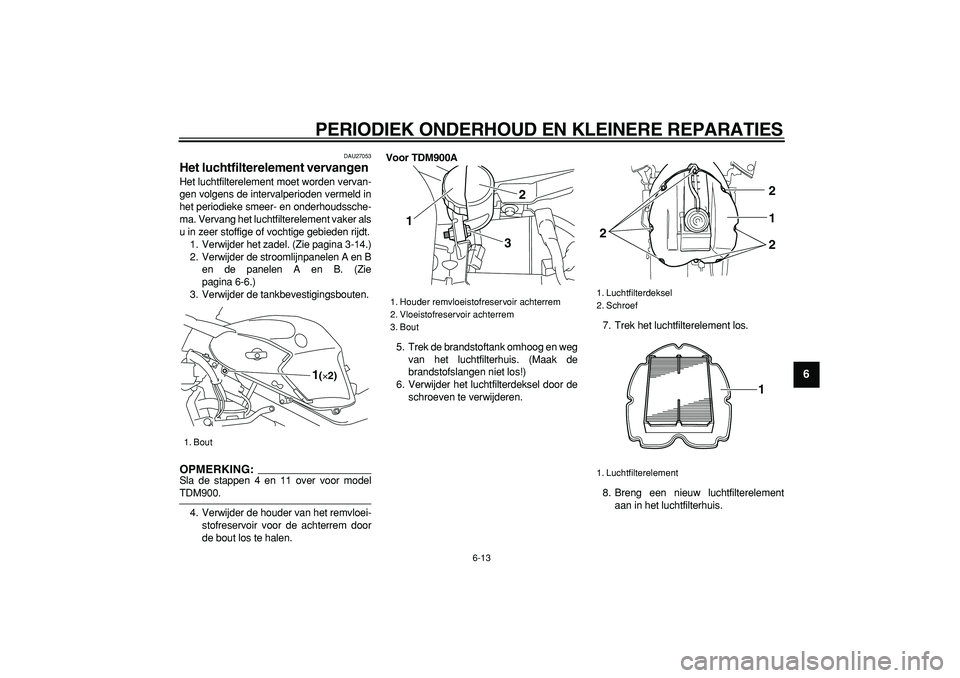

2006 YAMAHA TDM 900 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-13
2
3
4
5
67
8
9

DAU27053
Het luchtfilterelement vervangen
Het luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Vervang het luchtfilterelement vaker als
u in zeer stoffige of vochtige gebieden rijdt.
1. Verwijder het zadel. (Zie pagina 3-14.)
2. Verwijder de stroomlijnpanelen A en B
en de panelen A en B. (Zie
pagina 6-6.)
3. Verwijder de tankbevestigingsbouten.
OPMERKING:

Sla de stappen 4 en 11 over voor model
TDM900.
4. Verwijder de houder van het remvloei-
stofreservoir voor de achterrem door
de bout los te halen.
Voor TDM900A
5. Trek de brandstoftank omhoog en weg
van het luchtfilterhuis. (Maak de
brandstofslangen niet los!)
6. Verwijder het luchtfilterdeksel door de
schroeven te verwijderen.7. Trek het luchtfilterelement los.
8. Breng een nieuw luchtfilterelement
aan in het luchtfilterhuis.
1. Bout
1(×2)

1. Houder remvloeistofreservoir achterrem
2. Vloeistofreservoir achterrem
3. Bout
12
3

1. Luchtfilterdeksel
2. Schroef
1. Luchtfilterelement
1 2
2 21

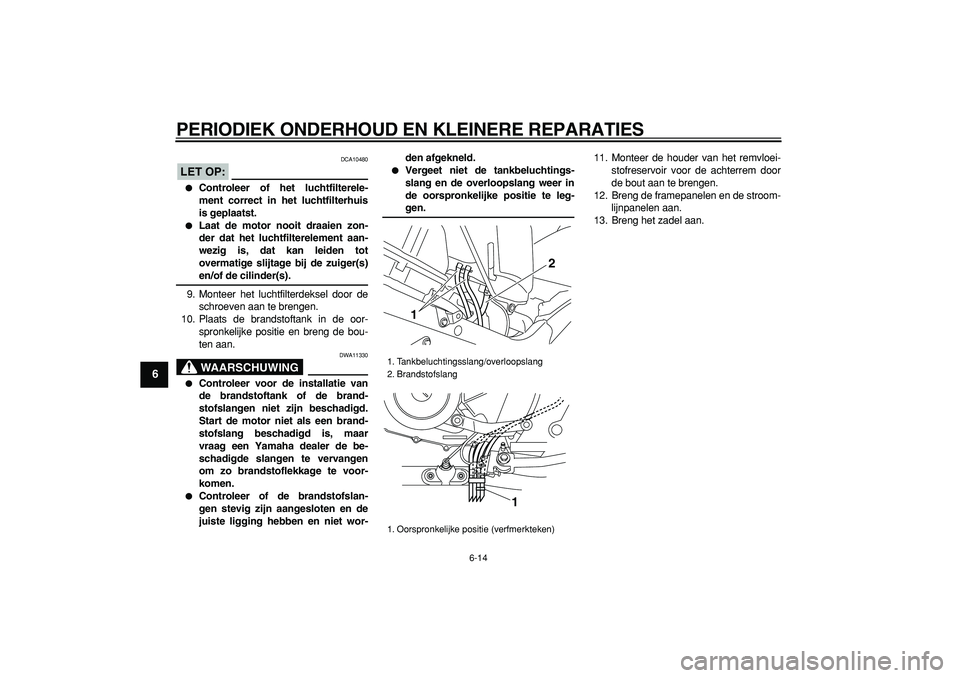

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-14
1
2
3
4
5
6
7
8
9
LET OP:

DCA10480

Controleer of het luchtfilterele-
ment correct in het luchtfilterhuis
is geplaatst.

Laat de motor nooit draaien zon-
der dat het luchtfilterelement aan-
wezig is, dat kan leiden tot
overmatige slijtage bij de zuiger(s)
en/of de cilinder(s).
9. Monteer het luchtfilterdeksel door de
schroeven aan te brengen.
10. Plaats de brandstoftank in de oor-
spronkelijke positie en breng de bou-
ten aan.
WAARSCHUWING

DWA11330

Controleer voor de installatie van
de brandstoftank of de brand-
stofslangen niet zijn beschadigd.
Start de motor niet als een brand-
stofslang beschadigd is, maar
vraag een Yamaha dealer de be-
schadigde slangen te vervangen
om zo brandstoflekkage te voor-
komen.

Controleer of de brandstofslan-
gen stevig zijn aangesloten en de
juiste ligging hebben en niet wor-den afgekneld.

Vergeet niet de tankbeluchtings-
slang en de overloopslang weer in
de oorspronkelijke positie te leg-
gen.
11. Monteer de houder van het remvloei-
stofreservoir voor de achterrem door
de bout aan te brengen.
12. Breng de framepanelen en de stroom-
lijnpanelen aan.
13. Breng het zadel aan.
1. Tankbeluchtingsslang/overloopslang
2. Brandstofslang
1. Oorspronkelijke positie (verfmerkteken)
12
1

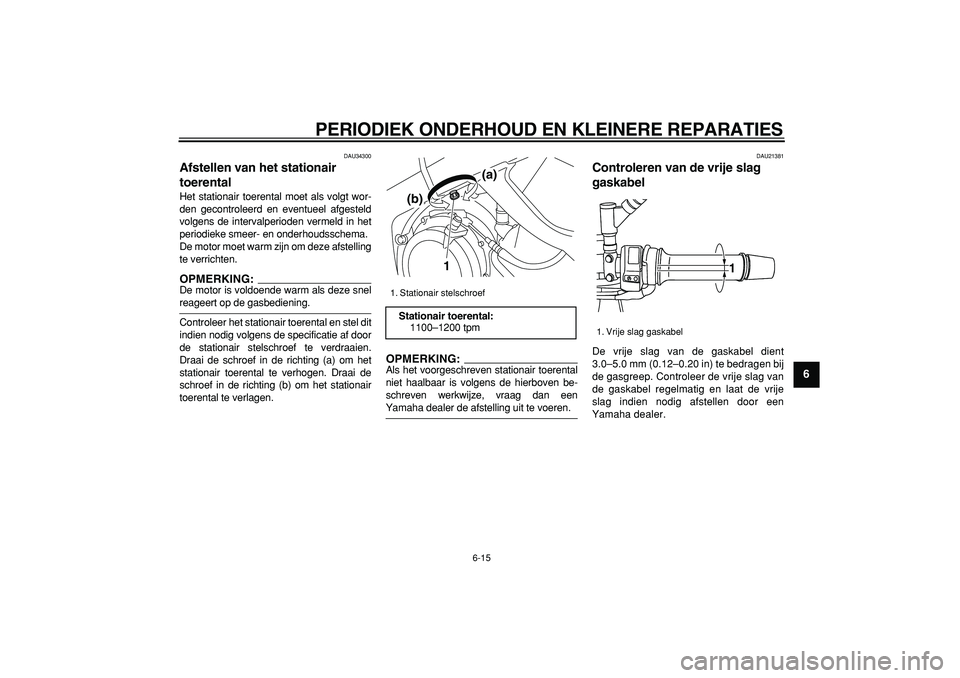

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-15
2
3
4
5
67
8
9

DAU34300
Afstellen van het stationair
toerental
Het stationair toerental moet als volgt wor-
den gecontroleerd en eventueel afgesteld
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
De motor moet warm zijn om deze afstelling
te verrichten.
OPMERKING:

De motor is voldoende warm als deze snel
reageert op de gasbediening.
Controleer het stationair toerental en stel dit
indien nodig volgens de specificatie af door
de stationair stelschroef te verdraaien.
Draai de schroef in de richting (a) om het
stationair toerental te verhogen. Draai de
schroef in de richting (b) om het stationair
toerental te verlagen.
OPMERKING:

Als het voorgeschreven stationair toerental
niet haalbaar is volgens de hierboven be-
schreven werkwijze, vraag dan een
Yamaha dealer de afstelling uit te voeren.
DAU21381
Controleren van de vrije slag
gaskabel
De vrije slag van de gaskabel dient
3.0–5.0 mm (0.12–0.20 in) te bedragen bij
de gasgreep. Controleer de vrije slag van
de gaskabel regelmatig en laat de vrije
slag indien nodig afstellen door een
Yamaha dealer.
1. Stationair stelschroef
Stationair toerental:
1100–1200 tpm
1(a)
(b)

1. Vrije slag gaskabel
1

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-16
1
2
3
4
5
6
7
8
9

DAU21401
Klepspeling
De klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU33041
Banden
Let ten aanzien van de voorgeschreven
banden op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.
Bandspanning
De bandspanning moet voor elke rit worden
gecontroleerd en indien nodig worden bijge-
steld.
WAARSCHUWING

DWA10500

De bandspanning moet worden
gecontroleerd en afgesteld terwijl
de banden koud zijn (wanneer de
temperatuur van de banden gelijk
is aan de omgevingstemperatuur).

De bandspanning moet worden
aangepast aan de rijsnelheid en
het totale gewicht van rijder, pas-
sagier, bagage en accessoires dat
voor dit model is vastgesteld.
WAARSCHUWING

DWA11020
De aanwezigheid van bagage heeft
grote invloed op het weggedrag, de
rem- en rij-eigenschappen en de veilig-
heid van uw motor. Neem daarom de
volgende voorzorgsmaatregelen inBandspanning (gemeten op koude
banden):
0–90 kg (0–198 lb):
Voor:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Achter:
250 kPa (36 psi) (2.50 kgf/cm
2

)
TDM900 90–203 kg (198–448 lb)
TDM900A 90–200 kg (198–441 lb):
Voor:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Achter:
290 kPa (42 psi) (2.90 kgf/cm
2

)
Rijden met hoge snelheid:
Voor:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Achter:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Maximale belasting*:
TDM900 203 kg (448 lb)
TDM900A 200 kg (441 lb)
* Totaal gewicht van motorrijder, pas-
sagier, bagage en accessoires

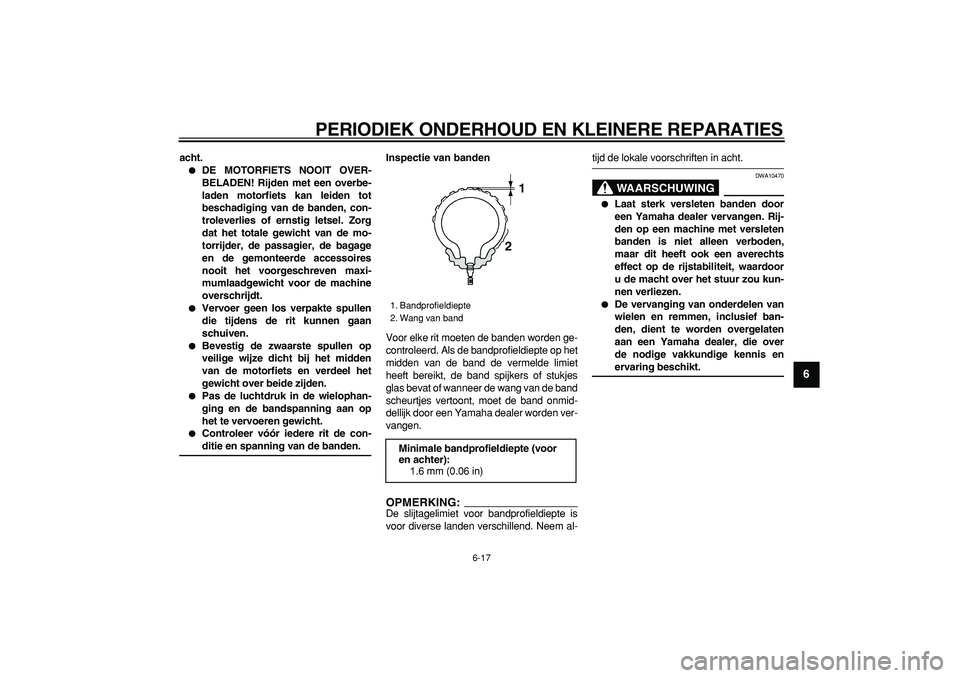

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-17
2
3
4
5
67
8
9

acht.

DE MOTORFIETS NOOIT OVER-
BELADEN! Rijden met een overbe-
laden motorfiets kan leiden tot
beschadiging van de banden, con-
troleverlies of ernstig letsel. Zorg
dat het totale gewicht van de mo-
torrijder, de passagier, de bagage
en de gemonteerde accessoires
nooit het voorgeschreven maxi-
mumlaadgewicht voor de machine
overschrijdt.

Vervoer geen los verpakte spullen
die tijdens de rit kunnen gaan
schuiven.

Bevestig de zwaarste spullen op
veilige wijze dicht bij het midden
van de motorfiets en verdeel het
gewicht over beide zijden.

Pas de luchtdruk in de wielophan-
ging en de bandspanning aan op
het te vervoeren gewicht.

Controleer vóór iedere rit de con-
ditie en spanning van de banden.Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op het
midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de band
scheurtjes vertoont, moet de band onmid-
dellijk door een Yamaha dealer worden ver-
vangen.
OPMERKING:

De slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht.
WAARSCHUWING

DWA10470

Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts
effect op de rijstabiliteit, waardoor
u de macht over het stuur zou kun-
nen verliezen.

De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over
de nodige vakkundige kennis en
ervaring beschikt.
1. Bandprofieldiepte
2. Wang van band
Minimale bandprofieldiepte (voor
en achter):
1.6 mm (0.06 in)
21

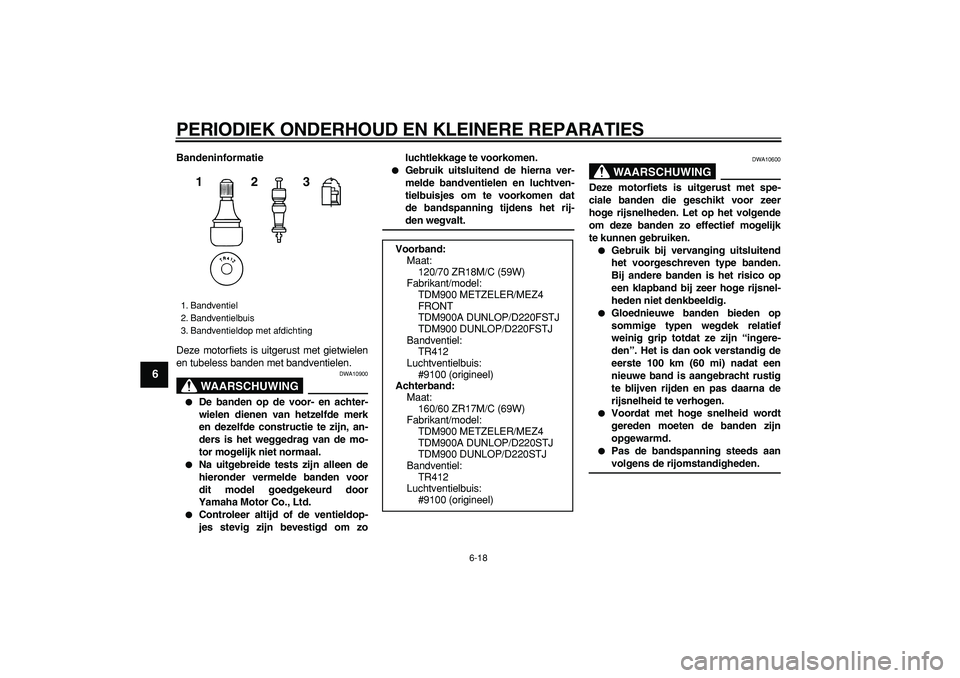

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-18
1
2
3
4
5
6
7
8
9

Bandeninformatie
Deze motorfiets is uitgerust met gietwielen
en tubeless banden met bandventielen.
WAARSCHUWING

DWA10900

De banden op de voor- en achter-
wielen dienen van hetzelfde merk
en dezelfde constructie te zijn, an-
ders is het weggedrag van de mo-
tor mogelijk niet normaal.

Na uitgebreide tests zijn alleen de
hieronder vermelde banden voor
dit model goedgekeurd door
Yamaha Motor Co., Ltd.

Controleer altijd of de ventieldop-
jes stevig zijn bevestigd om zoluchtlekkage te voorkomen.

Gebruik uitsluitend de hierna ver-
melde bandventielen en luchtven-
tielbuisjes om te voorkomen dat
de bandspanning tijdens het rij-
den wegvalt.
WAARSCHUWING

DWA10600
Deze motorfiets is uitgerust met spe-
ciale banden die geschikt voor zeer
hoge rijsnelheden. Let op het volgende
om deze banden zo effectief mogelijk
te kunnen gebruiken.

Gebruik bij vervanging uitsluitend
het voorgeschreven type banden.
Bij andere banden is het risico op
een klapband bij zeer hoge rijsnel-
heden niet denkbeeldig.

Gloednieuwe banden bieden op
sommige typen wegdek relatief
weinig grip totdat ze zijn “ingere-
den”. Het is dan ook verstandig de
eerste 100 km (60 mi) nadat een
nieuwe band is aangebracht rustig
te blijven rijden en pas daarna de
rijsnelheid te verhogen.

Voordat met hoge snelheid wordt
gereden moeten de banden zijn
opgewarmd.

Pas de bandspanning steeds aan
volgens de rijomstandigheden.
1. Bandventiel
2. Bandventielbuis
3. Bandventieldop met afdichting
123

Voorband:
Maat:
120/70 ZR18M/C (59W)
Fabrikant/model:
TDM900 METZELER/MEZ4
FRONT
TDM900A DUNLOP/D220FSTJ
TDM900 DUNLOP/D220FSTJ
Bandventiel:
TR412
Luchtventielbuis:
#9100 (origineel)
Achterband:
Maat:
160/60 ZR17M/C (69W)
Fabrikant/model:
TDM900 METZELER/MEZ4
TDM900A DUNLOP/D220STJ
TDM900 DUNLOP/D220STJ
Bandventiel:
TR412
Luchtventielbuis:
#9100 (origineel)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-19
2
3
4
5
67
8
9

DAU21960
Gietwielen
Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.

Controleer de velgen voor iedere rit op
scheurtjes, verbuiging of kromtrekken.
Laat ingeval van schade het wiel door
een Yamaha dealer vervangen. Pro-
beer het wiel nooit zelf te repareren,
hoe klein de reparatie ook is. Vervang
een wiel dat vervormd is of haar-
scheurtjes vertoont.

Na het vervangen van een wiel of
band moet het wiel worden uitgebalan-
ceerd. Een niet uitgebalanceerd wiel
zal mogelijk slecht functioneren, of kan
een slechte wegligging en een verkor-
te levensduur van de banden tot ge-
volg hebben.

Rijd niet te snel direct na het verwisse-
len van een band. Het bandoppervlak
dient eerst te zijn ingereden voordat
het zijn optimale eigenschappen ver-
krijgt.
DAU22041
Vrije slag van koppelingshendel
afstellen
De vrije slag van de koppelingshendel dient
10.0–15.0 mm (0.39–0.59 in) te bedragen,
zoals weergegeven. Controleer de vrije slag
van de koppelingshendel regelmatig en stel
indien nodig als volgt af.
1. Draai de borgmoer bij de koppe-
lingshendel los.
2. Draai de stelbout richting (a) voor
meer vrije slag van de koppelingshen-
del. Draai de stelbout richting (b) voor
minder vrije slag van de koppe-
lingshendel.
OPMERKING:

Als de voorgeschreven vrije slag van de
koppelingshendel werd gehaald zoals hier-
boven beschreven, zet dan de borgmoer
vast en sla de rest van de afstelprocedure
over; zo niet, ga dan als volgt verder.
3. Draai de stelbout bij de koppe-
lingshendel richting (a) om de koppe-
lingskabel losser te stellen.
4. Draai de borgmoer bij het carter los.
5. Draai de stelmoer richting (a) voor
meer gaskabelspeling. Draai de stel-
moer richting (b) voor minder vrije slag
van de koppelingshendel.
6. Draai de borgmoer bij de koppe-
lingshendel en op het carter vast.
1. Borgmoer (koppelingshendel)
2. Stelbout voor vrije slag koppelingshendel
3. Vrije slag van koppelingshendel
12
3
(a)
(b)

1. Borgmoer (carter)
2. Stelmoer voor vrije slag remhendel (carter)
12
(a)(b)

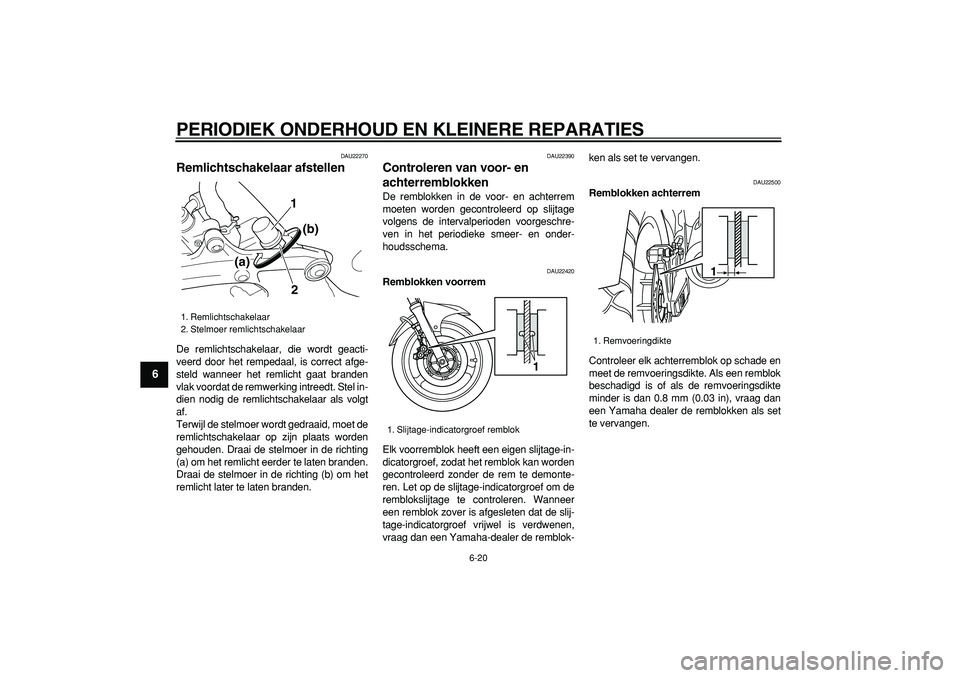

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-20
1
2
3
4
5
6
7
8
9

DAU22270
Remlichtschakelaar afstellen
De remlichtschakelaar, die wordt geacti-
veerd door het rempedaal, is correct afge-
steld wanneer het remlicht gaat branden
vlak voordat de remwerking intreedt. Stel in-
dien nodig de remlichtschakelaar als volgt
af.
Terwijl de stelmoer wordt gedraaid, moet de
remlichtschakelaar op zijn plaats worden
gehouden. Draai de stelmoer in de richting
(a) om het remlicht eerder te laten branden.
Draai de stelmoer in de richting (b) om het
remlicht later te laten branden.
DAU22390
Controleren van voor- en
achterremblokken
De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU22420
Remblokken voorrem
Elk voorremblok heeft een eigen slijtage-in-
dicatorgroef, zodat het remblok kan worden
gecontroleerd zonder de rem te demonte-
ren. Let op de slijtage-indicatorgroef om de
remblokslijtage te controleren. Wanneer
een remblok zover is afgesleten dat de slij-
tage-indicatorgroef vrijwel is verdwenen,
vraag dan een Yamaha-dealer de remblok-ken als set te vervangen.
DAU22500
Remblokken achterrem
Controleer elk achterremblok op schade en
meet de remvoeringsdikte. Als een remblok
beschadigd is of als de remvoeringsdikte
minder is dan 0.8 mm (0.03 in), vraag dan
een Yamaha dealer de remblokken als set
te vervangen.
1. Remlichtschakelaar
2. Stelmoer remlichtschakelaar
1
2 (a)(b)

1. Slijtage-indicatorgroef remblok
1

1. Remvoeringdikte
1
