2006 YAMAHA TDM 900 Instructieboekje (in Dutch)

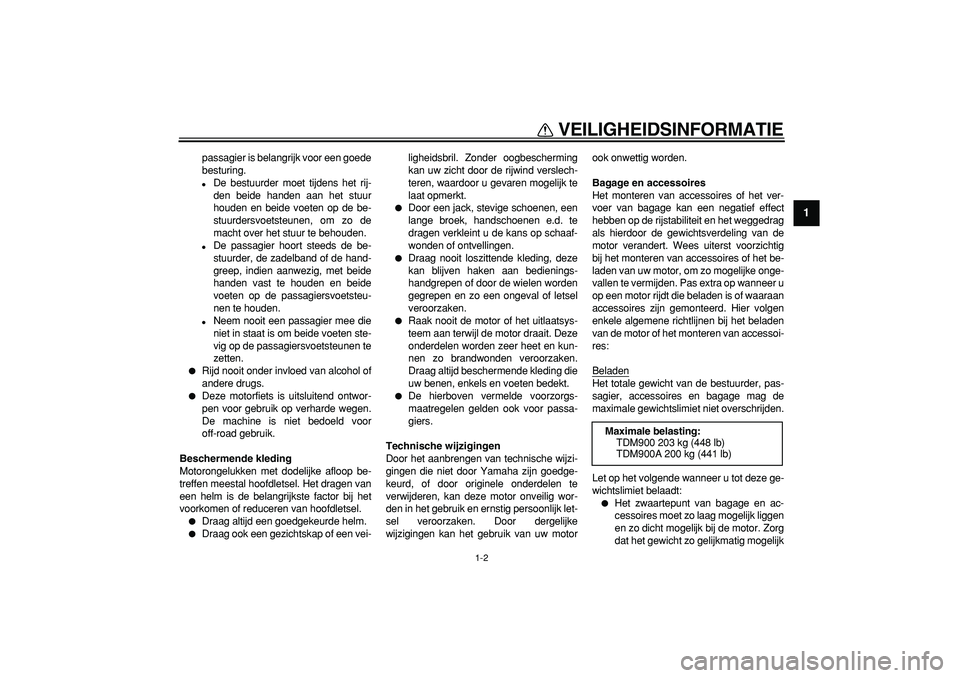

VEILIGHEIDSINFORMATIE
1-2
1
passagier is belangrijk voor een goede
besturing.

De bestuurder moet tijdens het rij-
den beide handen aan het stuur
houden en beide voeten op de be-
stuurdersvoetsteunen, om zo de
macht over het stuur te behouden.

De passagier hoort steeds de be-
stuurder, de zadelband of de hand-
greep, indien aanwezig, met beide
handen vast te houden en beide
voeten op de passagiersvoetsteu-
nen te houden.

Neem nooit een passagier mee die
niet in staat is om beide voeten ste-
vig op de passagiersvoetsteunen te
zetten.

Rijd nooit onder invloed van alcohol of
andere drugs.

Deze motorfiets is uitsluitend ontwor-
pen voor gebruik op verharde wegen.
De machine is niet bedoeld voor
off-road gebruik.
Beschermende kleding
Motorongelukken met dodelijke afloop be-
treffen meestal hoofdletsel. Het dragen van
een helm is de belangrijkste factor bij het
voorkomen of reduceren van hoofdletsel.

Draag altijd een goedgekeurde helm.

Draag ook een gezichtskap of een vei-ligheidsbril. Zonder oogbescherming
kan uw zicht door de rijwind verslech-
teren, waardoor u gevaren mogelijk te
laat opmerkt.

Door een jack, stevige schoenen, een
lange broek, handschoenen e.d. te
dragen verkleint u de kans op schaaf-
wonden of ontvellingen.

Draag nooit loszittende kleding, deze
kan blijven haken aan bedienings-
handgrepen of door de wielen worden
gegrepen en zo een ongeval of letsel
veroorzaken.

Raak nooit de motor of het uitlaatsys-
teem aan terwijl de motor draait. Deze
onderdelen worden zeer heet en kun-
nen zo brandwonden veroorzaken.
Draag altijd beschermende kleding die
uw benen, enkels en voeten bedekt.

De hierboven vermelde voorzorgs-
maatregelen gelden ook voor passa-
giers.
Technische wijzigingen
Door het aanbrengen van technische wijzi-
gingen die niet door Yamaha zijn goedge-
keurd, of door originele onderdelen te
verwijderen, kan deze motor onveilig wor-
den in het gebruik en ernstig persoonlijk let-
sel veroorzaken. Door dergelijke
wijzigingen kan het gebruik van uw motorook onwettig worden.
Bagage en accessoires
Het monteren van accessoires of het ver-
voer van bagage kan een negatief effect
hebben op de rijstabiliteit en het weggedrag
als hierdoor de gewichtsverdeling van de
motor verandert. Wees uiterst voorzichtig
bij het monteren van accessoires of het be-
laden van uw motor, om zo mogelijke onge-
vallen te vermijden. Pas extra op wanneer u
op een motor rijdt die beladen is of waaraan
accessoires zijn gemonteerd. Hier volgen
enkele algemene richtlijnen bij het beladen
van de motor of het monteren van accessoi-
res:
Beladen
Het totale gewicht van de bestuurder, pas-
sagier, accessoires en bagage mag de
maximale gewichtslimiet niet overschrijden.
Let op het volgende wanneer u tot deze ge-
wichtslimiet belaadt:


Het zwaartepunt van bagage en ac-
cessoires moet zo laag mogelijk liggen
en zo dicht mogelijk bij de motor. Zorg
dat het gewicht zo gelijkmatig mogelijk
Maximale belasting:
TDM900 203 kg (448 lb)
TDM900A 200 kg (441 lb)

VEILIGHEIDSINFORMATIE
1-3
1

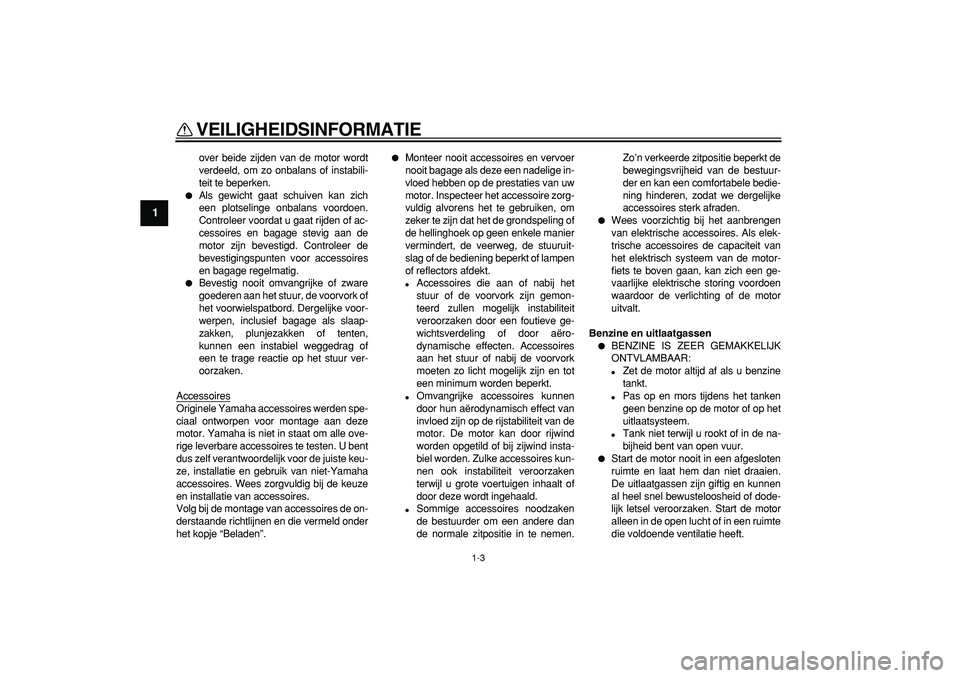

over beide zijden van de motor wordt
verdeeld, om zo onbalans of instabili-
teit te beperken.

Als gewicht gaat schuiven kan zich
een plotselinge onbalans voordoen.
Controleer voordat u gaat rijden of ac-
cessoires en bagage stevig aan de
motor zijn bevestigd. Controleer de
bevestigingspunten voor accessoires
en bagage regelmatig.

Bevestig nooit omvangrijke of zware
goederen aan het stuur, de voorvork of
het voorwielspatbord. Dergelijke voor-
werpen, inclusief bagage als slaap-
zakken, plunjezakken of tenten,
kunnen een instabiel weggedrag of
een te trage reactie op het stuur ver-
oorzaken.
Accessoires
Originele Yamaha accessoires werden spe-
ciaal ontworpen voor montage aan deze
motor. Yamaha is niet in staat om alle ove-
rige leverbare accessoires te testen. U bent
dus zelf verantwoordelijk voor de juiste keu-
ze, installatie en gebruik van niet-Yamaha
accessoires. Wees zorgvuldig bij de keuze
en installatie van accessoires.
Volg bij de montage van accessoires de on-
derstaande richtlijnen en die vermeld onder
het kopje “Beladen”.


Monteer nooit accessoires en vervoer
nooit bagage als deze een nadelige in-
vloed hebben op de prestaties van uw
motor. Inspecteer het accessoire zorg-
vuldig alvorens het te gebruiken, om
zeker te zijn dat het de grondspeling of
de hellinghoek op geen enkele manier
vermindert, de veerweg, de stuuruit-
slag of de bediening beperkt of lampen
of reflectors afdekt.

Accessoires die aan of nabij het
stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit
veroorzaken door een foutieve ge-
wichtsverdeling of door aëro-
dynamische effecten. Accessoires
aan het stuur of nabij de voorvork
moeten zo licht mogelijk zijn en tot
een minimum worden beperkt.

Omvangrijke accessoires kunnen
door hun aërodynamisch effect van
invloed zijn op de rijstabiliteit van de
motor. De motor kan door rijwind
worden opgetild of bij zijwind insta-
biel worden. Zulke accessoires kun-
nen ook instabiliteit veroorzaken
terwijl u grote voertuigen inhaalt of
door deze wordt ingehaald.

Sommige accessoires noodzaken
de bestuurder om een andere dan
de normale zitpositie in te nemen.Zo’n verkeerde zitpositie beperkt de
bewegingsvrijheid van de bestuur-
der en kan een comfortabele bedie-
ning hinderen, zodat we dergelijke
accessoires sterk afraden.

Wees voorzichtig bij het aanbrengen
van elektrische accessoires. Als elek-
trische accessoires de capaciteit van
het elektrisch systeem van de motor-
fiets te boven gaan, kan zich een ge-
vaarlijke elektrische storing voordoen
waardoor de verlichting of de motor
uitvalt.
Benzine en uitlaatgassen

BENZINE IS ZEER GEMAKKELIJK
ONTVLAMBAAR:

Zet de motor altijd af als u benzine
tankt.

Pas op en mors tijdens het tanken
geen benzine op de motor of op het
uitlaatsysteem.

Tank niet terwijl u rookt of in de na-
bijheid bent van open vuur.

Start de motor nooit in een afgesloten
ruimte en laat hem dan niet draaien.
De uitlaatgassen zijn giftig en kunnen
al heel snel bewusteloosheid of dode-
lijk letsel veroorzaken. Start de motor
alleen in de open lucht of in een ruimte
die voldoende ventilatie heeft.

VEILIGHEIDSINFORMATIE
1-4
1

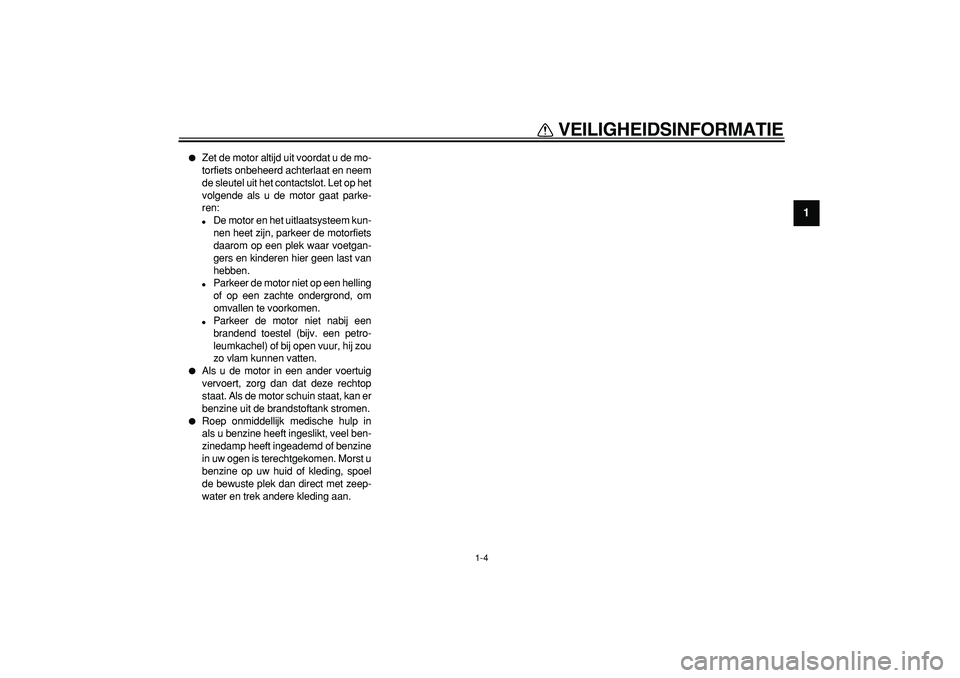

Zet de motor altijd uit voordat u de mo-
torfiets onbeheerd achterlaat en neem
de sleutel uit het contactslot. Let op het
volgende als u de motor gaat parke-
ren:

De motor en het uitlaatsysteem kun-
nen heet zijn, parkeer de motorfiets
daarom op een plek waar voetgan-
gers en kinderen hier geen last van
hebben.

Parkeer de motor niet op een helling
of op een zachte ondergrond, om
omvallen te voorkomen.

Parkeer de motor niet nabij een
brandend toestel (bijv. een petro-
leumkachel) of bij open vuur, hij zou
zo vlam kunnen vatten.

Als u de motor in een ander voertuig
vervoert, zorg dan dat deze rechtop
staat. Als de motor schuin staat, kan er
benzine uit de brandstoftank stromen.

Roep onmiddellijk medische hulp in
als u benzine heeft ingeslikt, veel ben-
zinedamp heeft ingeademd of benzine
in uw ogen is terechtgekomen. Morst u
benzine op uw huid of kleding, spoel
de bewuste plek dan direct met zeep-
water en trek andere kleding aan.

2-1
1
2
3
4
5
6
7
8
9

BESCHRIJVING
DAU32220

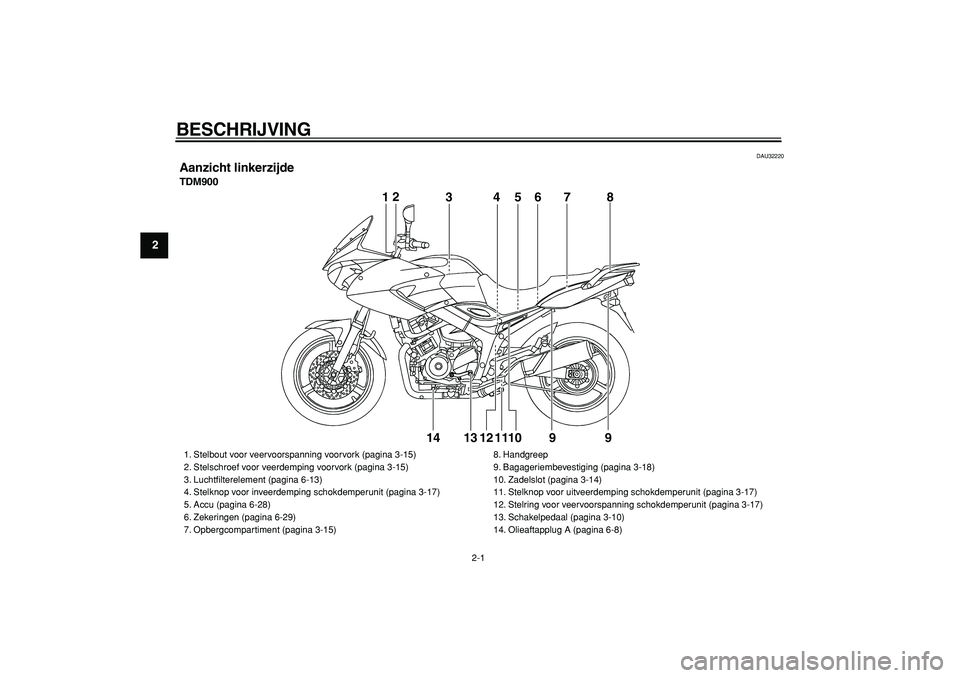

Aanzicht linkerzijde
TDM900
12
345678
9 9 10 11 12 13 1412
345678
9 9 10 11 12 13 14

1. Stelbout voor veervoorspanning voorvork (pagina 3-15)
2. Stelschroef voor veerdemping voorvork (pagina 3-15)
3. Luchtfilterelement (pagina 6-13)
4. Stelknop voor inveerdemping schokdemperunit (pagina 3-17)
5. Accu (pagina 6-28)
6. Zekeringen (pagina 6-29)
7. Opbergcompartiment (pagina 3-15)8. Handgreep
9. Bagageriembevestiging (pagina 3-18)
10. Zadelslot (pagina 3-14)
11. Stelknop voor uitveerdemping schokdemperunit (pagina 3-17)
12. Stelring voor veervoorspanning schokdemperunit (pagina 3-17)
13. Schakelpedaal (pagina 3-10)
14. Olieaftapplug A (pagina 6-8)

BESCHRIJVING
2-2
2
3
4
5
6
7
8
9

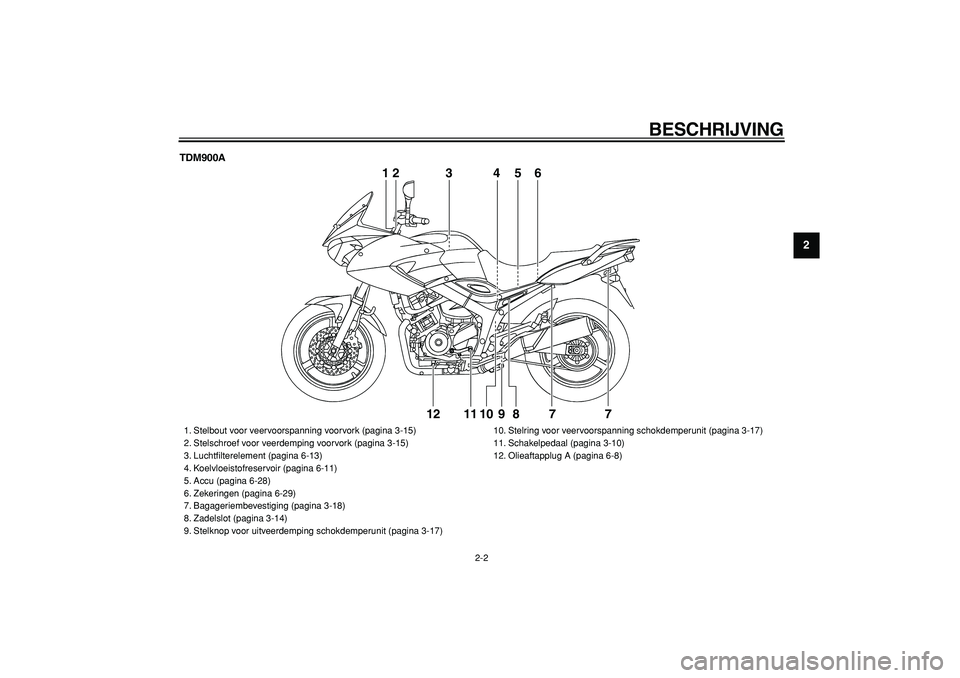

TDM900A
12
3456
7 7 8 9 10 11 1212
3456

1. Stelbout voor veervoorspanning voorvork (pagina 3-15)
2. Stelschroef voor veerdemping voorvork (pagina 3-15)
3. Luchtfilterelement (pagina 6-13)
4. Koelvloeistofreservoir (pagina 6-11)
5. Accu (pagina 6-28)
6. Zekeringen (pagina 6-29)
7. Bagageriembevestiging (pagina 3-18)
8. Zadelslot (pagina 3-14)
9. Stelknop voor uitveerdemping schokdemperunit (pagina 3-17)10. Stelring voor veervoorspanning schokdemperunit (pagina 3-17)
11. Schakelpedaal (pagina 3-10)
12. Olieaftapplug A (pagina 6-8)

BESCHRIJVING
2-3
1
2
3
4
5
6
7
8
9

DAU32230

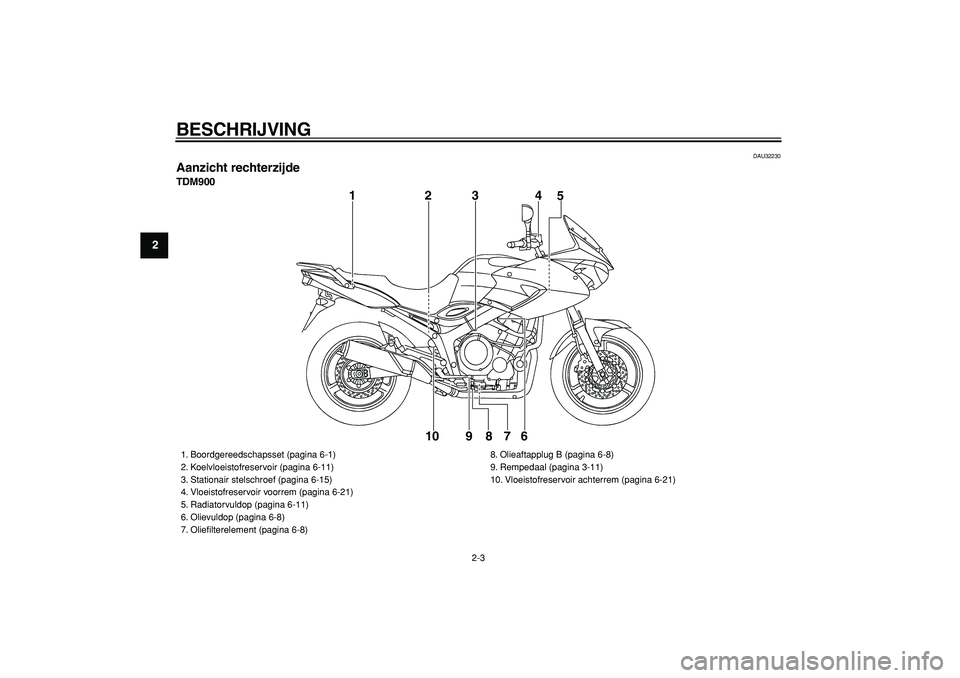

Aanzicht rechterzijde
TDM900
1234
5
6 7 8 9 10

1. Boordgereedschapsset (pagina 6-1)
2. Koelvloeistofreservoir (pagina 6-11)
3. Stationair stelschroef (pagina 6-15)
4. Vloeistofreservoir voorrem (pagina 6-21)
5. Radiatorvuldop (pagina 6-11)
6. Olievuldop (pagina 6-8)
7. Oliefilterelement (pagina 6-8)8. Olieaftapplug B (pagina 6-8)
9. Rempedaal (pagina 3-11)
10. Vloeistofreservoir achterrem (pagina 6-21)

BESCHRIJVING
2-4
2
3
4
5
6
7
8
9

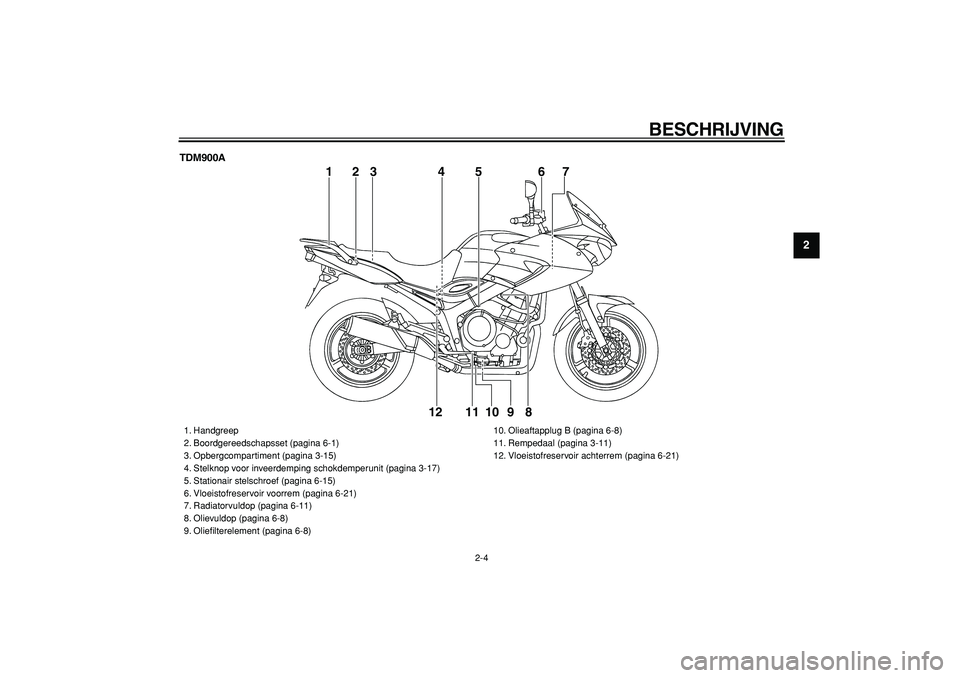

TDM900A
1
56
7
8 9 10 11 12
23 4

1. Handgreep
2. Boordgereedschapsset (pagina 6-1)
3. Opbergcompartiment (pagina 3-15)
4. Stelknop voor inveerdemping schokdemperunit (pagina 3-17)
5. Stationair stelschroef (pagina 6-15)
6. Vloeistofreservoir voorrem (pagina 6-21)
7. Radiatorvuldop (pagina 6-11)
8. Olievuldop (pagina 6-8)
9. Oliefilterelement (pagina 6-8)10. Olieaftapplug B (pagina 6-8)
11. Rempedaal (pagina 3-11)
12. Vloeistofreservoir achterrem (pagina 6-21)

BESCHRIJVING
2-5
1
2
3
4
5
6
7
8
9

DAU10430

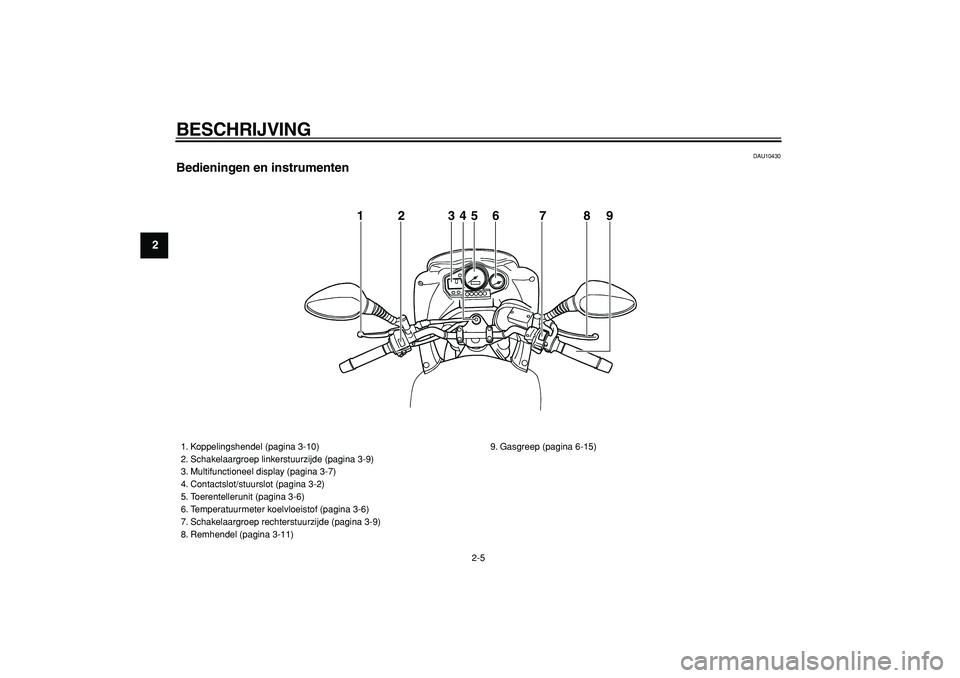

Bedieningen en instrumenten
1 2 345 6 7 8 9

1. Koppelingshendel (pagina 3-10)
2. Schakelaargroep linkerstuurzijde (pagina 3-9)
3. Multifunctioneel display (pagina 3-7)
4. Contactslot/stuurslot (pagina 3-2)
5. Toerentellerunit (pagina 3-6)
6. Temperatuurmeter koelvloeistof (pagina 3-6)
7. Schakelaargroep rechterstuurzijde (pagina 3-9)
8. Remhendel (pagina 3-11)9. Gasgreep (pagina 6-15)
