FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
2
34
5
6
7
8
9

DAU11543
ABS-waarschuwingslampje “” (voor
modellen met ABS)
Als het waarschuwingslampje tijdens het rij-
den gaat branden of knipperen, is het
ABS-systeem mogelijk defect. Vraag in dat
geval zo snel mogelijk een Yamaha dealer
het systeem te controleren. (Zie
pagina 3-11.)
WAARSCHUWING

DWA10081
Als het ABS-waarschuwingslampje tij-
dens het rijden gaat branden of knippe-
ren, wordt alleen het conventionele
remsysteem gebruikt. Wees dan voor-
zichtig en zorg dat de wielen tijdens plot-
seling remmen niet blokkeren. Als het
waarschuwingslampje tijdens het rijden
gaat branden of knipperen. vraag dan zo
snel mogelijk een Yamaha dealer het
remsysteem te controleren.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien.
Als het waarschuwingslampje niet oplicht of
blijft branden, vraag dan een Yamaha
dealer het elektrisch circuit te controleren.
DAU38610
Controlelampje startblokkering
Het elektrisch circuit voor het controlelamp-je controleert u door de sleutel naar “ON” te
draaien.
Als het controlelampje niet een paar secon-
den lang oplicht en dan dooft, vraag dan
een Yamaha dealer om het elektrisch circuit
te testen.
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het start-
blokkeersysteem is ingeschakeld. Het con-
trolelampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft inge-
schakeld.
OPMERKING:

Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem. Als het startblokkeersysteem defect
is, dan gaat het controlelampje in een be-
paald patroon knipperen en zal er op het ki-
lometerteller-/rittellerdisplay een code van 2
cijfers worden weergegeven wanneer de
sleutel naar “ON” wordt gedraaid. Vraag in
dat geval een Yamaha dealer het zelfdia-
gnosesysteem te controleren. Als het con-
trolelampje echter vijfmaal langzaam
knippert en dan herhaaldelijk tweemaal
snel, dan zal foutcode 52 op het display ver-
schijnen. Deze fout kan worden veroor-
zaakt door een signaalstoring. Als deze fout
zich voordoet, probeer dan het volgende.1. Start de motor met behulp van de co-
deersleutel.
OPMERKING:

Houd andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden ge-
start.
2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeersleu-
tel en beide standaardsleutels naar
een Yamaha dealer en laat de stan-
daardsleutels opnieuw coderen.
ABS

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
2
34
5
6
7
8
9

DAU12344
Stuurschakelaars
LinksRechts
DAU12350
Lichtsignaalschakelaar “”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU12400
Dimlichtschakelaar “/”
Zet deze schakelaar op “” voor grootlicht
en op “” voor dimlicht.
DAU12460
Richtingaanwijzerschakelaar “/”
Druk deze schakelaar naar “” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richtin-gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12500
Claxonschakelaar “”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12660
Noodstopschakelaar “/”
Zet deze schakelaar voor u de motor start
op “”. Zet deze schakelaar op “” om
de motor direct uit te schakelen in een
noodgeval, zoals wanneer de machine om-
slaat of als de gaskabel blijft hangen.
DAU12710
Startknop “”
Druk deze knop in om via de startmotor de
motor rond te draaien.
LET OP:

DCA10050
Zie pagina 5-1 voor startinstructies voor-
dat u de motor start.
DAU12733
Schakelaar alarmverlichting “”
Met de sleutel in de stand “ON” of “” kan
deze schakelaar worden gebruikt voor het
inschakelen van de alarmverlichting (gelijk-
1. Lichtsignaalschakelaar “”
2. Schakelaar alarmverlichting “”
3. Dimlichtschakelaar “/”
4. Richtingaanwijzerschakelaar “/”
5. Claxonschakelaar “”
1
2
3
4
5

1. Noodstopschakelaar “/”
2. Startknop “”1
2

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-20
1
2
3
4
5
6
7
8
9
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. Controleer of de noodstopschakelaar aanstaat.
3. Draai de sleutel naar aan.
4. Schakel de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Start de motor?
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Knijp de koppelingshendel in en houd deze vast.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Knijp de koppelingshendel in en houd deze vast.
12. Druk op de startknop.
Start de motor?
Het systeem is in orde. De motorfiets mag worden gebruikt.
Deze controle is vooral betrouwbaar als hij
wordt uitgevoerd met een warme motor.De vrijstandschakelaar is mogelijk defect.
De motorfiets mag niet worden gebruikt
voordat deze is nagekeken door een Yamaha
dealer.
De sperschakelaar van de zijstandaard is
mogelijk defect.
De motorfiets mag niet worden gebruikt
voordat deze is nagekeken door een Yamaha
dealer.
De sperschakelaar van de koppelingshendel is
mogelijk defect.
De motorfiets mag niet worden gebruikt
voordat deze is nagekeken door een Yamaha
dealer.
JA NEE JA NEE JA NEEOPMERKING:

5-1
2
3
4
56
7
8
9

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
DAU15950
WAARSCHUWING

DWA10270

Zorg dat u volkomen vertrouwd
bent met alle bedieningsfuncties en
hun werking voordat u gaat rijden.
Informeer bij een Yamaha dealer als
u de werking van een schakelaar of
functie niet volkomen begrijpt.

Start de motor nooit in een afgeslo-
ten ruimte en laat deze hierin ook
niet lange tijd aaneen draaien. Uit-
laatgassen zijn giftig en het inade-
men ervan kan al binnen korte tijd
leiden tot bewusteloosheid en do-
delijk letsel. Controleer altijd of er
voldoende ventilatie is.

Controleer of de zijstandaard is in-
getrokken alvorens weg te rijden.
Als de zijstandaard niet behoorlijk
is ingetrokken, kan deze de grond
raken en zo de motorrijder afleiden,
waardoor u de macht over het stuur
verliest.
DAU26801
Starten van de motor
Door het startspersysteem is starten alleen
mogelijk als aan een van de volgende voor-
waarden is voldaan:

De versnellingsbak staat in de vrij-
stand.

De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
WAARSCHUWING

DWA10290

Controleer voor het starten van de
motor de werking van het startsper-
systeem en volg daarbij de werkwij-
ze beschreven op pagina 3-19.

Ga nooit rijden terwijl de zijstan-
daard omlaag staat.
1. Draai de contactsleutel naar “ON” en
controleer of de noodstopschakelaar
op “” is gezet.
LET OP:

DCA11781
De volgende waarschuwingslampjes en
het controlelampje moeten enkele se-
conden oplichten en dan uitgaan.

Waarschuwingslampje olieniveau

Waarschuwingslampje motorsto-
ring

Controlelampje startblokkering

ABS-waarschuwingslampje (voor
modellen met ABS)
Als een waarschuwings- of controle-
lampje niet dooft, zie dan pagina 3-3
voor een controle van het circuit van het
betreffende waarschuwings- of controle-
lampje.
2. Schakel de versnellingsbak in de vrij-
stand.
OPMERKING:

Als de versnellingsbak in de vrijstand staat,
moet het vrijstandcontrolelampje branden;
zo niet, vraag dan een Yamaha dealer het
elektrisch circuit te testen.
3. Start de motor door de startknop in te
drukken.
OPMERKING:

Als de motor niet wil starten, laat dan de
startknop los, wacht een paar seconden en
probeer het dan opnieuw. Iedere startpo-
ging moet zo kort mogelijk duren om de
accu te sparen. Laat de startmotor nooit
langer dan 10 seconden aaneen draaien.
LET OP:

DCA11040
Trek nooit snel op terwijl de motor nog
koud is, dit verkort de levensduur van de

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-35 2
3
4
5
67
8
9

Oververhitte motor
WAARSCHUWING

DWA10400

Verwijder de koelvloeistofradiatorvuldop niet terwijl de motor en de koe\
lvloeistofradiator nog heet zijn. Hete vloeistof
en stoom kan naar buiten spuiten en zo ernstige brandwonden veroorzaken.\
Wacht tot de motor is afgekoeld.

Breng na verwijderen van de borgbout voor de radiatorvuldop een dikke do\
ek, bijvoorbeeld een handdoek, aan over
de radiatorvuldop en draai deze dan langzaam linksom tegen de aanslag zo\
dat de nog aanwezige druk kan ontsnappen.
Druk de dop omlaag zodra het sisgeluid stopt en draai deze linksom en ve\
rwijder de dop.
OPMERKING:

Als geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden\
gebruikt, maar dit moet wel zo snel mogelijk door de v oorgeschre-
ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde.
Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.

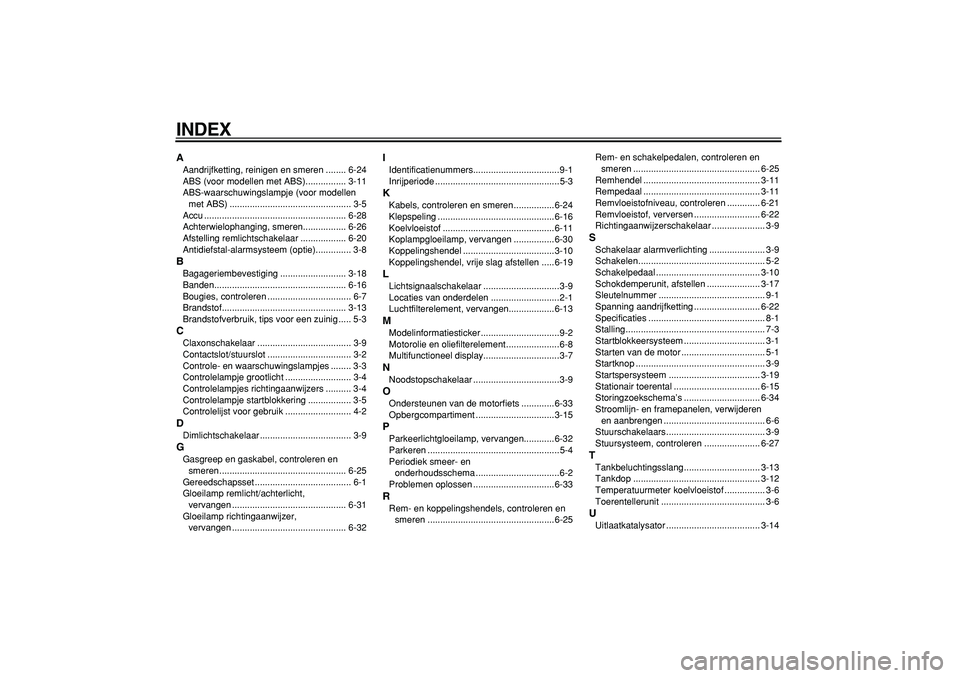

INDEX
A
Aandrijfketting, reinigen en smeren ........ 6-24
ABS (voor modellen met ABS)................ 3-11
ABS-waarschuwingslampje (voor modellen
met ABS) ................................................ 3-5
Accu ........................................................ 6-28
Achterwielophanging, smeren................. 6-26
Afstelling remlichtschakelaar .................. 6-20
Antidiefstal-alarmsysteem (optie).............. 3-8
B
Bagageriembevestiging .......................... 3-18
Banden.................................................... 6-16
Bougies, controleren ................................. 6-7
Brandstof................................................. 3-13
Brandstofverbruik, tips voor een zuinig ..... 5-3
C
Claxonschakelaar ..................................... 3-9
Contactslot/stuurslot ................................. 3-2
Controle- en waarschuwingslampjes ........ 3-3
Controlelampje grootlicht .......................... 3-4
Controlelampjes richtingaanwijzers .......... 3-4
Controlelampje startblokkering ................. 3-5
Controlelijst voor gebruik .......................... 4-2
D
Dimlichtschakelaar .................................... 3-9
G
Gasgreep en gaskabel, controleren en
smeren.................................................. 6-25
Gereedschapsset ...................................... 6-1
Gloeilamp remlicht/achterlicht,
vervangen ............................................. 6-31
Gloeilamp richtingaanwijzer,
vervangen ............................................. 6-32
I
Identificatienummers..................................9-1
Inrijperiode .................................................5-3
K
Kabels, controleren en smeren ................6-24
Klepspeling ..............................................6-16
Koelvloeistof ............................................6-11
Koplampgloeilamp, vervangen ................6-30
Koppelingshendel ....................................3-10
Koppelingshendel, vrije slag afstellen .....6-19
L
Lichtsignaalschakelaar ..............................3-9
Locaties van onderdelen ...........................2-1
Luchtfilterelement, vervangen..................6-13
M
Modelinformatiesticker ...............................9-2
Motorolie en oliefilterelement .....................6-8
Multifunctioneel display..............................3-7
N
Noodstopschakelaar ..................................3-9
O
Ondersteunen van de motorfiets .............6-33
Opbergcompartiment ...............................3-15
P
Parkeerlichtgloeilamp, vervangen............6-32
Parkeren ....................................................5-4
Periodiek smeer- en
onderhoudsschema .................................6-2
Problemen oplossen ................................6-33
R
Rem- en koppelingshendels, controleren en
smeren ..................................................6-25Rem- en schakelpedalen, controleren en
smeren .................................................. 6-25
Remhendel .............................................. 3-11
Rempedaal .............................................. 3-11
Remvloeistofniveau, controleren ............. 6-21
Remvloeistof, verversen .......................... 6-22
Richtingaanwijzerschakelaar ..................... 3-9
S
Schakelaar alarmverlichting ...................... 3-9
Schakelen.................................................. 5-2
Schakelpedaal ......................................... 3-10
Schokdemperunit, afstellen ..................... 3-17
Sleutelnummer .......................................... 9-1
Spanning aandrijfketting .......................... 6-22
Specificaties .............................................. 8-1
Stalling....................................................... 7-3
Startblokkeersysteem ................................ 3-1
Starten van de motor ................................. 5-1
Startknop ................................................... 3-9
Startspersysteem .................................... 3-19
Stationair toerental .................................. 6-15
Storingzoekschema’s .............................. 6-34
Stroomlijn- en framepanelen, verwijderen
en aanbrengen ........................................ 6-6
Stuurschakelaars....................................... 3-9
Stuursysteem, controleren ...................... 6-27
T
Tankbeluchtingsslang.............................. 3-13
Tankdop .................................................. 3-12
Temperatuurmeter koelvloeistof ................ 3-6
Toerentellerunit ......................................... 3-6
U
Uitlaatkatalysator ..................................... 3-14
