2006 YAMAHA MAJESTY 125 Betriebsanleitungen (in German)

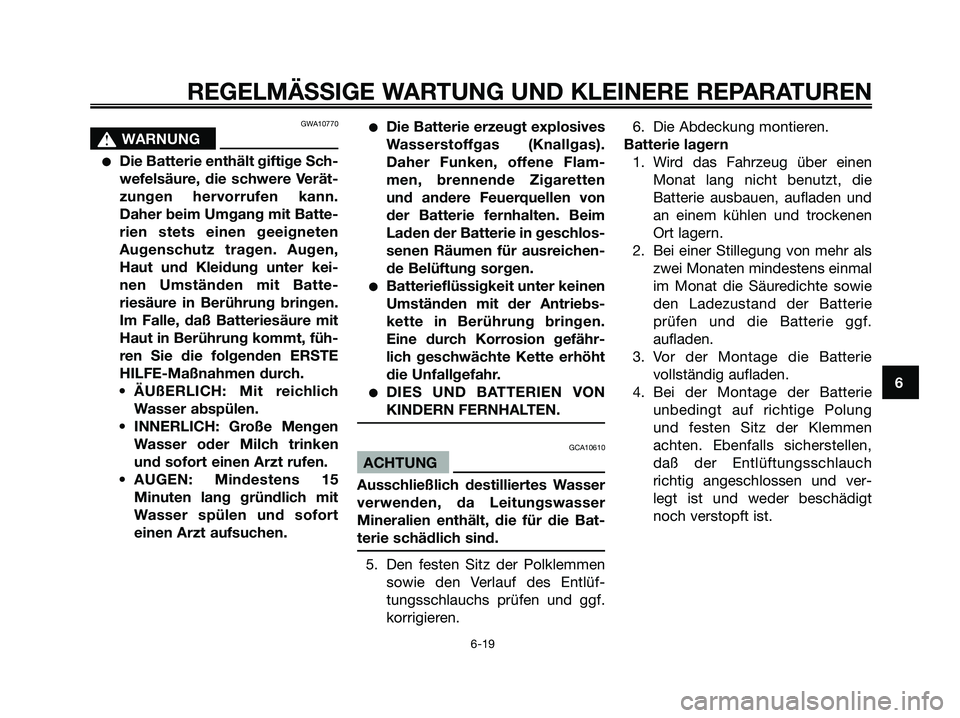

GWA10770
s s
WARNUNG
Die Batterie enthält giftige Sch-
wefelsäure, die schwere Verät-
zungen hervorrufen kann.
Daher beim Umgang mit Batte-
rien stets einen geeigneten
Augenschutz tragen. Augen,
Haut und Kleidung unter kei-
nen Umständen mit Batte-
riesäure in Berührung bringen.
Im Falle, daß Batteriesäure mit
Haut in Berührung kommt, füh-
ren Sie die folgenden ERSTE
HILFE-Maßnahmen durch.
• ÄUßERLICH: Mit reichlich
Wasser abspülen.
• INNERLICH: Große Mengen
Wasser oder Milch trinken
und sofort einen Arzt rufen.
• AUGEN: Mindestens 15
Minuten lang gründlich mit
Wasser spülen und sofort
einen Arzt aufsuchen.
Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas).
Daher Funken, offene Flam-
men, brennende Zigaretten
und andere Feuerquellen von
der Batterie fernhalten. Beim
Laden der Batterie in geschlos-
senen Räumen für ausreichen-
de Belüftung sorgen.
Batterieflüssigkeit unter keinen
Umständen mit der Antriebs-
kette in Berührung bringen.
Eine durch Korrosion gefähr-
lich geschwächte Kette erhöht
die Unfallgefahr.
DIES UND BATTERIEN VON
KINDERN FERNHALTEN.
GCA10610
ACHTUNG
Ausschließlich destilliertes Wasser
verwenden, da Leitungswasser
Mineralien enthält, die für die Bat-
terie schädlich sind.
5. Den festen Sitz der Polklemmen
sowie den Verlauf des Entlüf-
tungsschlauchs prüfen und ggf.
korrigieren.6. Die Abdeckung montieren.
Batterie lagern
1. Wird das Fahrzeug über einen
Monat lang nicht benutzt, die
Batterie ausbauen, aufladen und
an einem kühlen und trockenen
Ort lagern.
2. Bei einer Stillegung von mehr als
zwei Monaten mindestens einmal
im Monat die Säuredichte sowie
den Ladezustand der Batterie
prüfen und die Batterie ggf.
aufladen.
3. Vor der Montage die Batterie
vollständig aufladen.
4. Bei der Montage der Batterie
unbedingt auf richtige Polung
und festen Sitz der Klemmen
achten. Ebenfalls sicherstellen,
daß der Entlüftungsschlauch
richtig angeschlossen und ver-
legt ist und weder beschädigt
noch verstopft ist.
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-19
5XL-F8199-G3.qxd 19/09/2005 16:29 Página 49

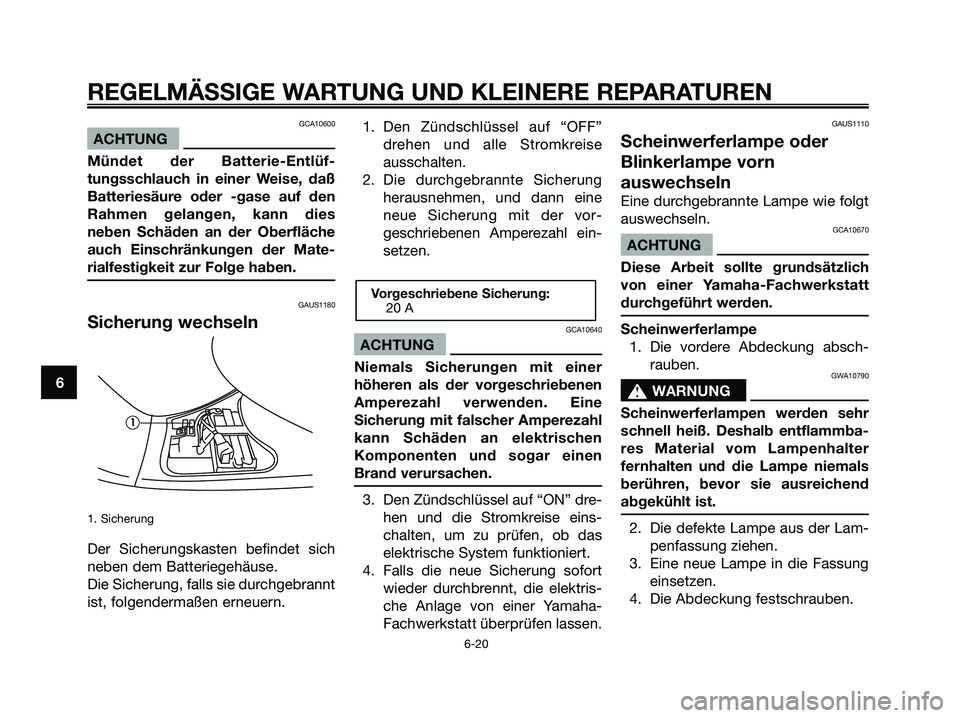

GCA10600
ACHTUNG
Mündet der Batterie-Entlüf-
tungsschlauch in einer Weise, daß
Batteriesäure oder -gase auf den
Rahmen gelangen, kann dies
neben Schäden an der Oberfläche
auch Einschränkungen der Mate-
rialfestigkeit zur Folge haben.
GAUS1180
Sicherung wechseln
1. Sicherung
Der Sicherungskasten befindet sich
neben dem Batteriegehäuse.
Die Sicherung, falls sie durchgebrannt
ist, folgendermaßen erneuern.1. Den Zündschlüssel auf “OFF”
drehen und alle Stromkreise
ausschalten.
2. Die durchgebrannte Sicherung
herausnehmen, und dann eine
neue Sicherung mit der vor-
geschriebenen Amperezahl ein-
setzen.
GCA10640
ACHTUNG
Niemals Sicherungen mit einer
höheren als der vorgeschriebenen
Amperezahl verwenden. Eine
Sicherung mit falscher Amperezahl
kann Schäden an elektrischen
Komponenten und sogar einen
Brand verursachen.
3. Den Zündschlüssel auf “ON” dre-
hen und die Stromkreise eins-
chalten, um zu prüfen, ob das
elektrische System funktioniert.
4. Falls die neue Sicherung sofort
wieder durchbrennt, die elektris-
che Anlage von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAUS1110
Scheinwerferlampe oder
Blinkerlampe vorn
auswechseln
Eine durchgebrannte Lampe wie folgt
auswechseln.
GCA10670
ACHTUNG
Diese Arbeit sollte grundsätzlich
von einer Yamaha-Fachwerkstatt
durchgeführt werden.
Scheinwerferlampe
1. Die vordere Abdeckung absch-
rauben.
GWA10790
s s
WARNUNG
Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammba-
res Material vom Lampenhalter
fernhalten und die Lampe niemals
berühren, bevor sie ausreichend
abgekühlt ist.
2. Die defekte Lampe aus der Lam-
penfassung ziehen.
3. Eine neue Lampe in die Fassung
einsetzen.
4. Die Abdeckung festschrauben.
Vorgeschriebene Sicherung:
20 A
1
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-20
5XL-F8199-G3.qxd 19/09/2005 16:29 Página 50

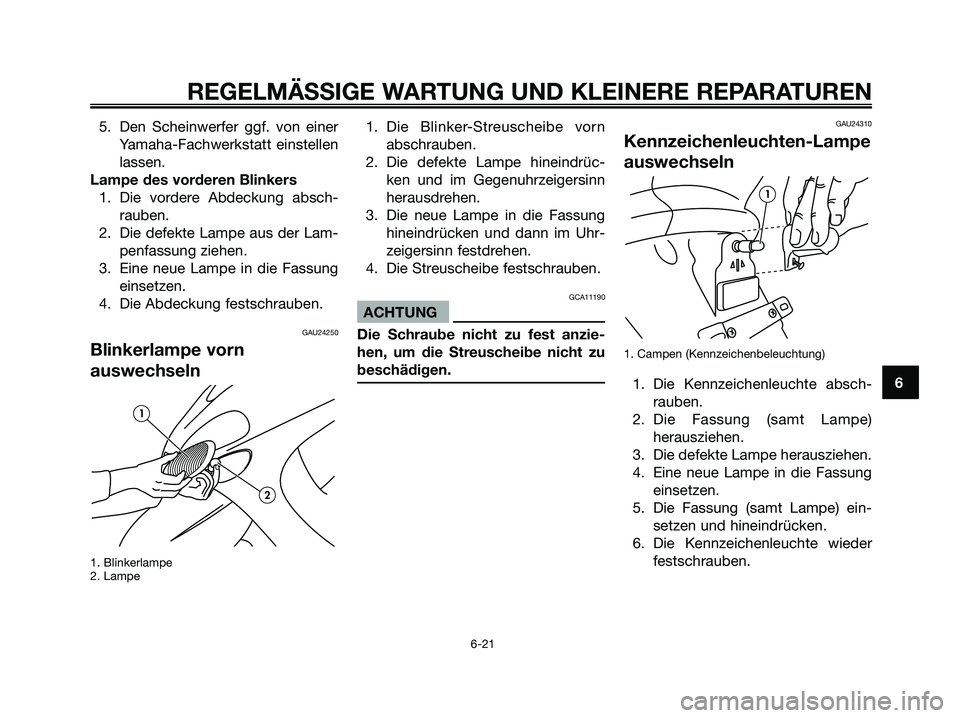

5. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen
lassen.
Lampe des vorderen Blinkers
1. Die vordere Abdeckung absch-
rauben.
2. Die defekte Lampe aus der Lam-
penfassung ziehen.
3. Eine neue Lampe in die Fassung
einsetzen.
4. Die Abdeckung festschrauben.
GAU24250
Blinkerlampe vorn
auswechseln
1. Blinkerlampe
2. Lampe
1. Die Blinker-Streuscheibe vorn
abschrauben.
2. Die defekte Lampe hineindrüc-
ken und im Gegenuhrzeigersinn
herausdrehen.
3. Die neue Lampe in die Fassung
hineindrücken und dann im Uhr-
zeigersinn festdrehen.
4. Die Streuscheibe festschrauben.
GCA11190
ACHTUNG
Die Schraube nicht zu fest anzie-
hen, um die Streuscheibe nicht zu
beschädigen.
GAU24310
Kennzeichenleuchten-Lampe
auswechseln
1. Campen (Kennzeichenbeleuchtung)
1. Die Kennzeichenleuchte absch-
rauben.
2. Die Fassung (samt Lampe)
herausziehen.
3. Die defekte Lampe herausziehen.
4. Eine neue Lampe in die Fassung
einsetzen.
5. Die Fassung (samt Lampe) ein-
setzen und hineindrücken.
6. Die Kennzeichenleuchte wieder
festschrauben.
1
1
2
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-21
5XL-F8199-G3.qxd 19/09/2005 16:29 Página 51

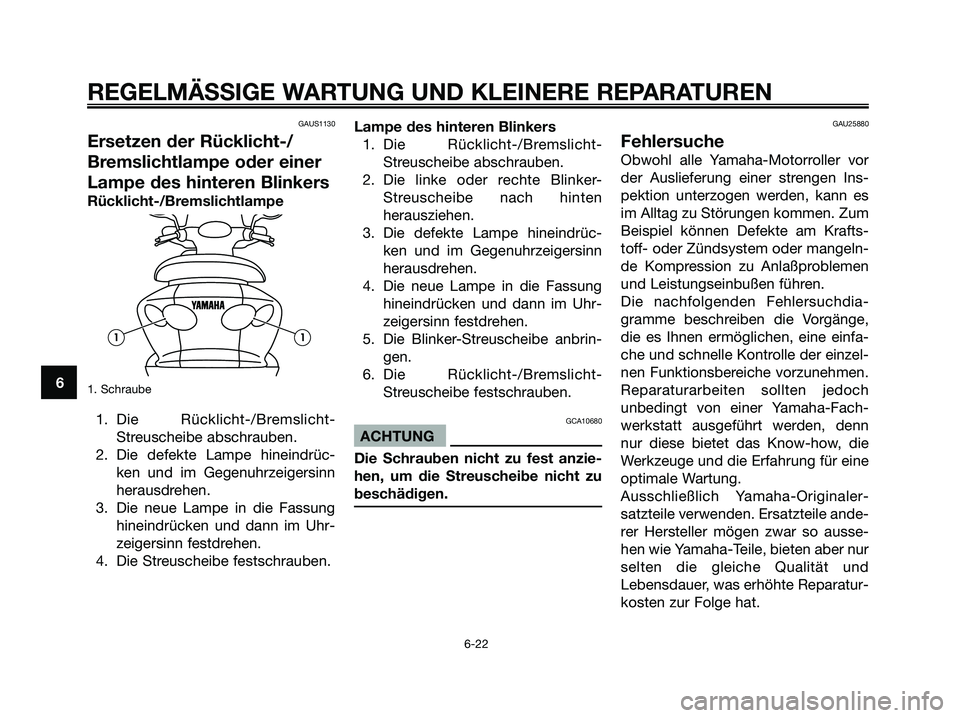

GAUS1130
Ersetzen der Rücklicht-/
Bremslichtlampe oder einer
Lampe des hinteren Blinkers
Rücklicht-/Bremslichtlampe
1. Schraube
1. Die Rücklicht-/Bremslicht-
Streuscheibe abschrauben.
2. Die defekte Lampe hineindrüc-
ken und im Gegenuhrzeigersinn
herausdrehen.
3. Die neue Lampe in die Fassung
hineindrücken und dann im Uhr-
zeigersinn festdrehen.
4. Die Streuscheibe festschrauben.Lampe des hinteren Blinkers
1. Die Rücklicht-/Bremslicht-
Streuscheibe abschrauben.
2. Die linke oder rechte Blinker-
Streuscheibe nach hinten
herausziehen.
3. Die defekte Lampe hineindrüc-
ken und im Gegenuhrzeigersinn
herausdrehen.
4. Die neue Lampe in die Fassung
hineindrücken und dann im Uhr-
zeigersinn festdrehen.
5. Die Blinker-Streuscheibe anbrin-
gen.
6. Die Rücklicht-/Bremslicht-
Streuscheibe festschrauben.GCA10680
ACHTUNG
Die Schrauben nicht zu fest anzie-
hen, um die Streuscheibe nicht zu
beschädigen.
GAU25880
Fehlersuche
Obwohl alle Yamaha-Motorroller vor
der Auslieferung einer strengen Ins-
pektion unterzogen werden, kann es
im Alltag zu Störungen kommen. Zum
Beispiel können Defekte am Krafts-
toff- oder Zündsystem oder mangeln-
de Kompression zu Anlaßproblemen
und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdia-
gramme beschreiben die Vorgänge,
die es Ihnen ermöglichen, eine einfa-
che und schnelle Kontrolle der einzel-
nen Funktionsbereiche vorzunehmen.
Reparaturarbeiten sollten jedoch
unbedingt von einer Yamaha-Fach-
werkstatt ausgeführt werden, denn
nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine
optimale Wartung.
Ausschließlich Yamaha-Originaler-
satzteile verwenden. Ersatzteile ande-
rer Hersteller mögen zwar so ausse-
hen wie Yamaha-Teile, bieten aber nur
selten die gleiche Qualität und
Lebensdauer, was erhöhte Reparatur-
kosten zur Folge hat.
11
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-22
5XL-F8199-G3.qxd 19/09/2005 16:29 Página 52

6-23
6
GAU25962
FehlersuchdiagrammGWA10840
s s
WARNUNG
Bei Prüf- und Reparaturarbeiten am Kraftstoffsystem Funken und offene Flammen fernhalten und auf keinen Fall
rauchen.
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
5XL-F8199-G3.qxd 19/09/2005 16:29 Página 53

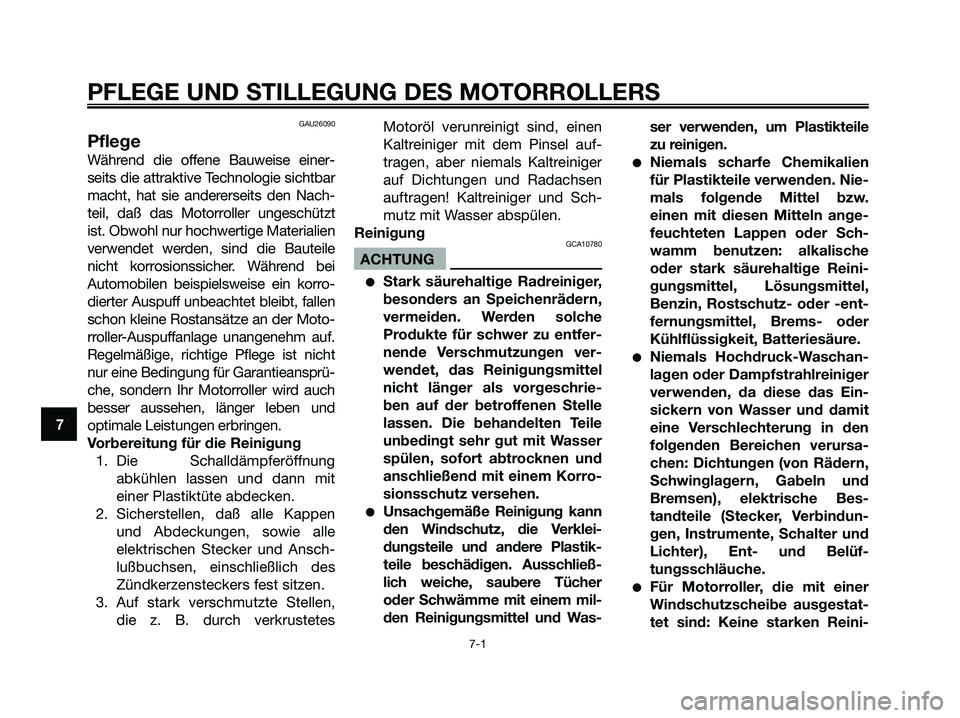

GAU26090
Pflege
Während die offene Bauweise einer-
seits die attraktive Technologie sichtbar
macht, hat sie andererseits den Nach-
teil, daß das Motorroller ungeschützt
ist. Obwohl nur hochwertige Materialien
verwendet werden, sind die Bauteile
nicht korrosionssicher. Während bei
Automobilen beispielsweise ein korro-
dierter Auspuff unbeachtet bleibt, fallen
schon kleine Rostansätze an der Moto-
rroller-Auspuffanlage unangenehm auf.
Regelmäßige, richtige Pflege ist nicht
nur eine Bedingung für Garantieansprü-
che, sondern Ihr Motorroller wird auch
besser aussehen, länger leben und
optimale Leistungen erbringen.
Vorbereitung für die Reinigung
1. Die Schalldämpferöffnung
abkühlen lassen und dann mit
einer Plastiktüte abdecken.
2. Sicherstellen, daß alle Kappen
und Abdeckungen, sowie alle
elektrischen Stecker und Ansch-
lußbuchsen, einschließlich des
Zündkerzensteckers fest sitzen.
3. Auf stark verschmutzte Stellen,
die z. B. durch verkrustetesMotoröl verunreinigt sind, einen
Kaltreiniger mit dem Pinsel auf-
tragen, aber niemals Kaltreiniger
auf Dichtungen und Radachsen
auftragen! Kaltreiniger und Sch-
mutz mit Wasser abspülen.
Reinigung
GCA10780
ACHTUNG
Stark säurehaltige Radreiniger,
besonders an Speichenrädern,
vermeiden. Werden solche
Produkte für schwer zu entfer-
nende Verschmutzungen ver-
wendet, das Reinigungsmittel
nicht länger als vorgeschrie-
ben auf der betroffenen Stelle
lassen. Die behandelten Teile
unbedingt sehr gut mit Wasser
spülen, sofort abtrocknen und
anschließend mit einem Korro-
sionsschutz versehen.
Unsachgemäße Reinigung kann
den Windschutz, die Verklei-
dungsteile und andere Plastik-
teile beschädigen. Ausschließ-
lich weiche, saubere Tücher
oder Schwämme mit einem mil-
den Reinigungsmittel und Was-ser verwenden, um Plastikteile
zu reinigen.
Niemals scharfe Chemikalien
für Plastikteile verwenden. Nie-
mals folgende Mittel bzw.
einen mit diesen Mitteln ange-
feuchteten Lappen oder Sch-
wamm benutzen: alkalische
oder stark säurehaltige Reini-
gungsmittel, Lösungsmittel,
Benzin, Rostschutz- oder -ent-
fernungsmittel, Brems- oder
Kühlflüssigkeit, Batteriesäure.
Niemals Hochdruck-Waschan-
lagen oder Dampfstrahlreiniger
verwenden, da diese das Ein-
sickern von Wasser und damit
eine Verschlechterung in den
folgenden Bereichen verursa-
chen: Dichtungen (von Rädern,
Schwinglagern, Gabeln und
Bremsen), elektrische Bes-
tandteile (Stecker, Verbindun-
gen, Instrumente, Schalter und
Lichter), Ent- und Belüf-
tungsschläuche.
Für Motorroller, die mit einer
Windschutzscheibe ausgestat-
tet sind: Keine starken Reini-
7
PFLEGE UND STILLEGUNG DES MOTORROLLERS
7-1
5XL-F8199-G3.qxd 19/09/2005 16:29 Página 54

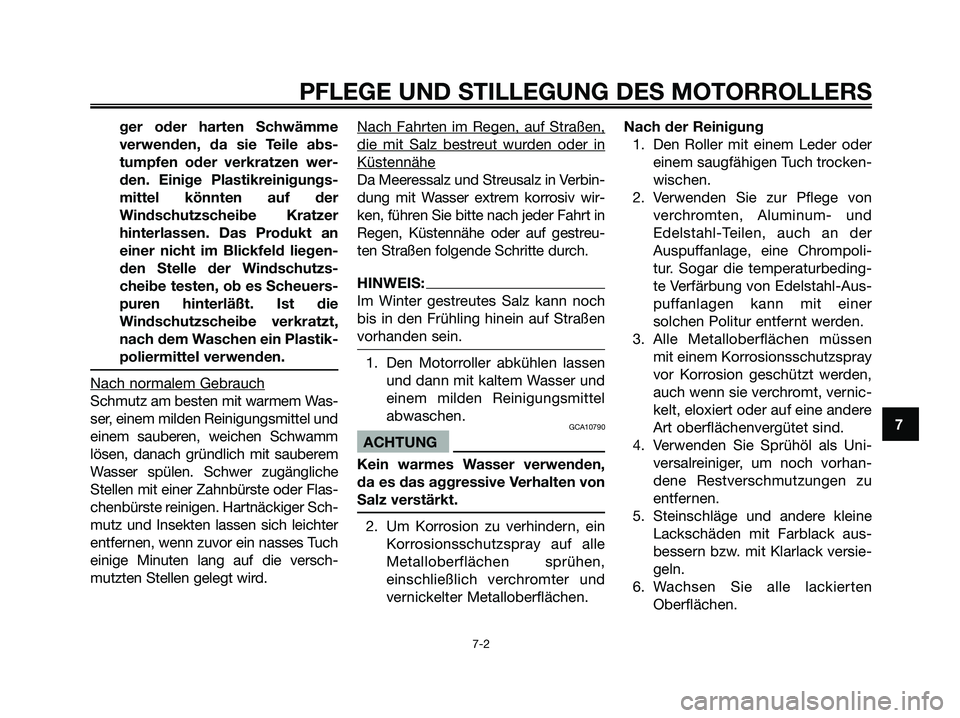

ger oder harten Schwämme
verwenden, da sie Teile abs-
tumpfen oder verkratzen wer-
den. Einige Plastikreinigungs-
mittel könnten auf der
Windschutzscheibe Kratzer
hinterlassen. Das Produkt an
einer nicht im Blickfeld liegen-
den Stelle der Windschutzs-
cheibe testen, ob es Scheuers-
puren hinterläßt. Ist die
Windschutzscheibe verkratzt,
nach dem Waschen ein Plastik-
poliermitteI verwenden.
Nach normalem Gebrauch
Schmutz am besten mit warmem Was-
ser, einem milden Reinigungsmittel und
einem sauberen, weichen Schwamm
lösen, danach gründlich mit sauberem
Wasser spülen. Schwer zugängliche
Stellen mit einer Zahnbürste oder Flas-
chenbürste reinigen. Hartnäckiger Sch-
mutz und Insekten lassen sich leichter
entfernen, wenn zuvor ein nasses Tuch
einige Minuten lang auf die versch-
mutzten Stellen gelegt wird.Nach Fahr
ten im Regen, auf Straßen,
die mit Salz bestreut wurden oder in
Küstennähe
Da Meeressalz und Streusalz in Verbin-
dung mit Wasser extrem korrosiv wir-
ken, führen Sie bitte nach jeder Fahrt in
Regen, Küstennähe oder auf gestreu-
ten Straßen folgende Schritte durch.
HINWEIS:
Im Winter gestreutes Salz kann noch
bis in den Frühling hinein auf Straßen
vorhanden sein.
1. Den Motorroller abkühlen lassen
und dann mit kaltem Wasser und
einem milden Reinigungsmittel
abwaschen.
GCA10790
ACHTUNG
Kein warmes Wasser verwenden,
da es das aggressive Verhalten von
Salz verstärkt.
2. Um Korrosion zu verhindern, ein
Korrosionsschutzspray auf alle
Metalloberflächen sprühen,
einschließlich verchromter und
vernickelter Metalloberflächen.Nach der Reinigung
1. Den Roller mit einem Leder oder
einem saugfähigen Tuch trocken-
wischen.
2. Verwenden Sie zur Pflege von
verchromten, Aluminum- und
Edelstahl-Teilen, auch an der
Auspuffanlage, eine Chrompoli-
tur. Sogar die temperaturbeding-
te Verfärbung von Edelstahl-Aus-
puffanlagen kann mit einer
solchen Politur entfernt werden.
3. Alle Metalloberflächen müssen
mit einem Korrosionsschutzspray
vor Korrosion geschützt werden,
auch wenn sie verchromt, vernic-
kelt, eloxiert oder auf eine andere
Art oberflächenvergütet sind.
4. Verwenden Sie Sprühöl als Uni-
versalreiniger, um noch vorhan-
dene Restverschmutzungen zu
entfernen.
5. Steinschläge und andere kleine
Lackschäden mit Farblack aus-
bessern bzw. mit Klarlack versie-
geln.
6. Wachsen Sie alle lackierten
Oberflächen.
7
PFLEGE UND STILLEGUNG DES MOTORROLLERS
7-2
5XL-F8199-G3.qxd 19/09/2005 16:29 Página 55

7. Den Motorroller vollständig trock-
nen (lassen), bevor er unterges-
tellt oder abgedeckt wird.
GWA10940
s s
WARNUNG
Sicherstellen, daß sich weder
Öl noch Wachs auf den Brem-
sen oder Reifen befindet.
Gegebenenfalls Bremsschei-
ben und -beläge mit Aceton
oder einem handelsüblichen
Bremsenreiniger säubern, Rei-
fen mit Seifenlauge abwas-
chen.
Vor einer Fahrt mit dem Moto-
rroller, die Bremsleistung und
das Verhalten in Kurven testen.
GCA10800
ACHTUNG
Wachs und Öl stets sparsam
auftragen und jeglichen Übers-
chuß abwischen.
Niemals Gummi- oder Kunsts-
toffteile einölen bzw. wachsen,
sondern mit geeigneten Pfle-
gemitteln behandeln.
Polituren nicht zu häufig ein-
setzen, denn diese enthalten
Schleifmittel, die eine dünne
Schicht des Lackes abtragen.
HINWEIS:
Produktempfehlungen erhalten Sie
bei Ihrem Yamaha-Händler.
GAU26300
Abstellen
Kurzzeitiges Abstellen
Der Roller sollte stets kühl und troc-
ken untergestellt und mit einer luft-
durchlässigen Plane abgedeckt wer-
den, um ihn vor Staub zu schützen.
GCA10820
ACHTUNG
Stellen Sie einen nassen Moto-
rroller niemals in eine unbelüf-
tete Garage oder decken ihn
mit einer Plane ab, denn dann
bleibt das Wasser auf den Bau-
teilen stehen, und das kann
Rostbildung zur Folge haben.
Um Korrosion zu verhindern,
feuchte Keller, Ställe (Anwe-
senheit von Amoniak) und
Bereiche, in denen starke Che-
mikalien gelagert werden, ver-
meiden.
Stillegung
Möchten Sie Ihren Motorroller mehre-
re Monate stillegen, sollten folgende
Schutzvorkehrungen getroffen wer-
den:
1. Befolgen Sie alle Anweisungen,
die im Abschnitt “Pflege” in die-
sem Kapitel angegeben sind.
2. Die Vergaser-Schwimmerkammer
durch Aufdrehen der Ablaßsch-
raube entleeren, um einer Verhar-
zung vorzubeugen. Das abgelas-
sene Benzin in den Kraftstofftank
einfüllen.
3. Füllen Sie den Kraftstofftank und
fügen Sie einen stabilisierenden
Zusatz hinzu (falls erhältlich), um
den Tank vor Rostbefall zu schüt-
zen und eine chemische Verän-
derung des Kraftstoffs zu verhin-
dern.
7
PFLEGE UND STILLEGUNG DES MOTORROLLERS
7-3
5XL-F8199-G3.qxd 19/09/2005 16:29 Página 56
