2006 YAMAHA MAJESTY 125 Betriebsanleitungen (in German)

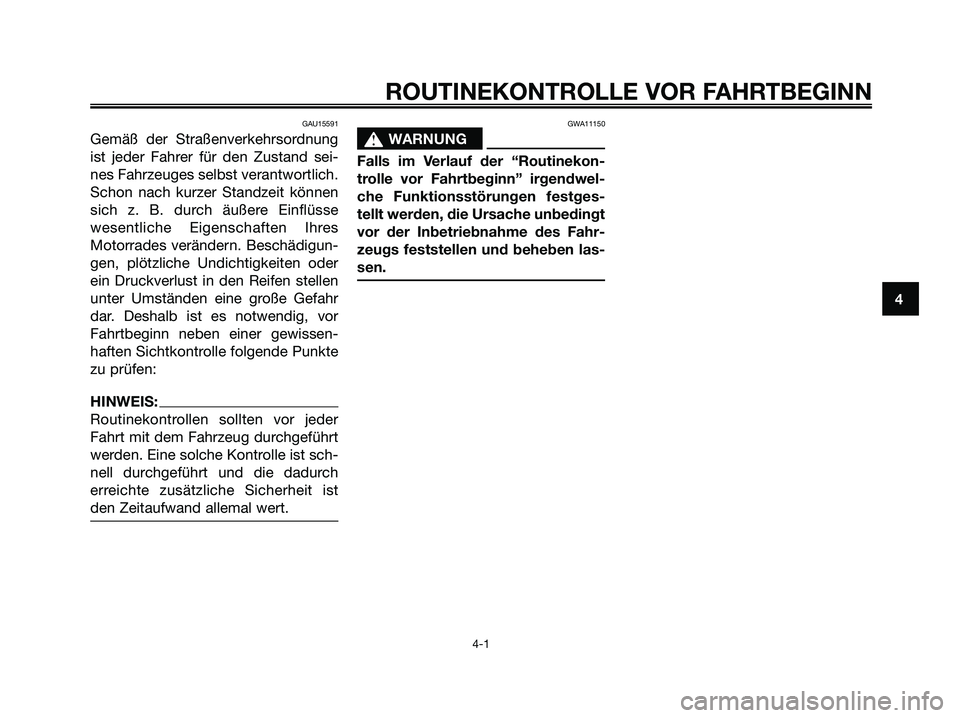

GAU15591
Gemäß der Straßenverkehrsordnung
ist jeder Fahrer für den Zustand sei-
nes Fahrzeuges selbst verantwortlich.
Schon nach kurzer Standzeit können
sich z. B. durch äußere Einflüsse
wesentliche Eigenschaften Ihres
Motorrades verändern. Beschädigun-
gen, plötzliche Undichtigkeiten oder
ein Druckverlust in den Reifen stellen
unter Umständen eine große Gefahr
dar. Deshalb ist es notwendig, vor
Fahrtbeginn neben einer gewissen-
haften Sichtkontrolle folgende Punkte
zu prüfen:
HINWEIS:
Routinekontrollen sollten vor jeder
Fahrt mit dem Fahrzeug durchgeführt
werden. Eine solche Kontrolle ist sch-
nell durchgeführt und die dadurch
erreichte zusätzliche Sicherheit ist
den Zeitaufwand allemal wert.
GWA11150
s s
WARNUNG
Falls im Verlauf der “Routinekon-
trolle vor Fahrtbeginn” irgendwel-
che Funktionsstörungen festges-
tellt werden, die Ursache unbedingt
vor der Inbetriebnahme des Fahr-
zeugs feststellen und beheben las-
sen.
4
ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
5XL-F8199-G3.qxd 19/09/2005 16:29 Página 25

4

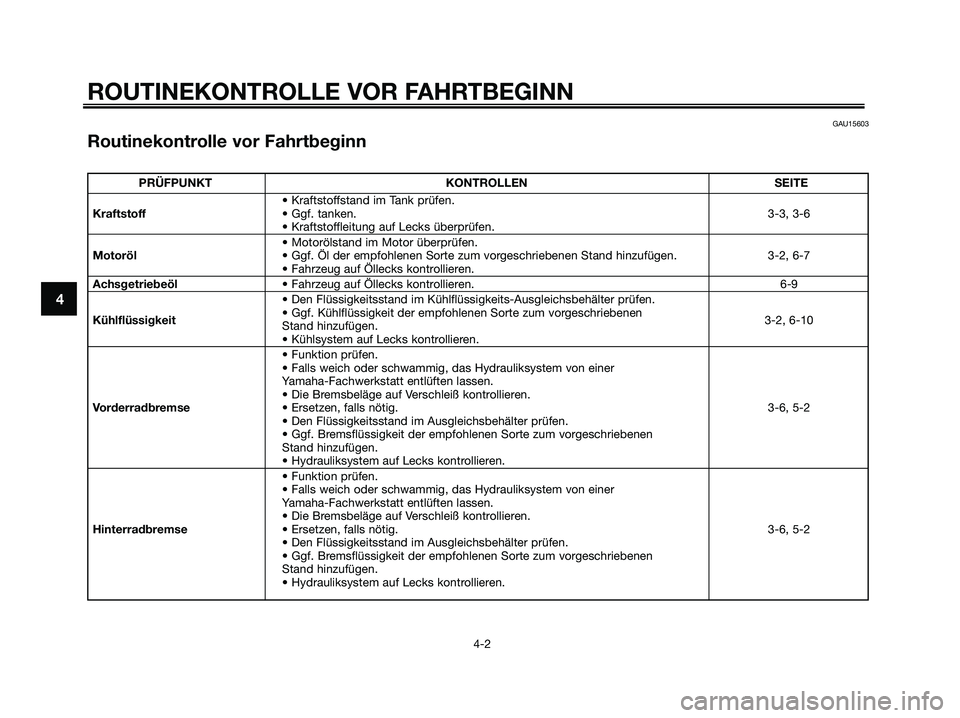

GAU15603
Routinekontrolle vor Fahrtbeginn
ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
PRÜFPUNKT KONTROLLEN SEITE
• Kraftstoffstand im Tank prüfen.
Kraftstoff• Ggf. tanken.3-3, 3-6
• Kraftstoffleitung auf Lecks überprüfen.
• Motorölstand im Motor überprüfen.
Motoröl• Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen. 3-2, 6-7
• Fahrzeug auf Öllecks kontrollieren.
Achsgetriebeöl• Fahrzeug auf Öllecks kontrollieren. 6-9
• Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
Kühlflüssigkeit• Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen
3-2, 6-10
Stand hinzufügen.
• Kühlsystem auf Lecks kontrollieren.
• Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer
Yamaha-Fachwerkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
Vorderradbremse• Ersetzen, falls nötig. 3-6, 5-2
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen
Stand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren.
• Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer
Yamaha-Fachwerkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
Hinterradbremse• Ersetzen, falls nötig. 3-6, 5-2
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen
Stand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren.
5XL-F8199-G3.qxd 19/09/2005 16:29 Página 26

4

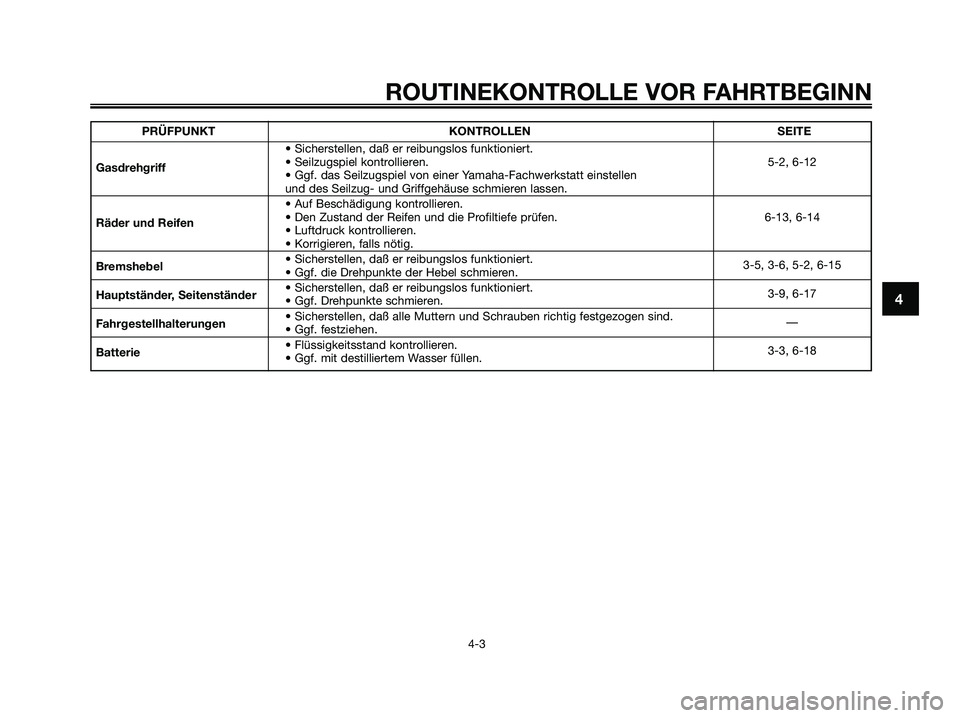

PRÜFPUNKT KONTROLLEN SEITE
• Sicherstellen, daß er reibungslos funktioniert.
Gasdrehgriff• Seilzugspiel kontrollieren. 5-2, 6-12
• Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen
und des Seilzug- und Griffgehäuse schmieren lassen.
• Auf Beschädigung kontrollieren.
• Den Zustand der Reifen und die Profiltiefe prüfen. 6-13, 6-14
Räder und Reifen
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.
Bremshebel• Sicherstellen, daß er reibungslos funktioniert.
• Ggf. die Drehpunkte der Hebel schmieren.3-5, 3-6, 5-2, 6-15
Hauptständer, Seitenständer• Sicherstellen, daß er reibungslos funktioniert.
• Ggf. Drehpunkte schmieren.3-9, 6-17
Fahrgestellhalterungen• Sicherstellen, daß alle Muttern und Schrauben richtig festgezogen sind.
• Ggf. festziehen.—
Batterie• Flüssigkeitsstand kontrollieren.
• Ggf. mit destilliertem Wasser füllen.3-3, 6-18
ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
5XL-F8199-G3.qxd 19/09/2005 16:29 Página 27

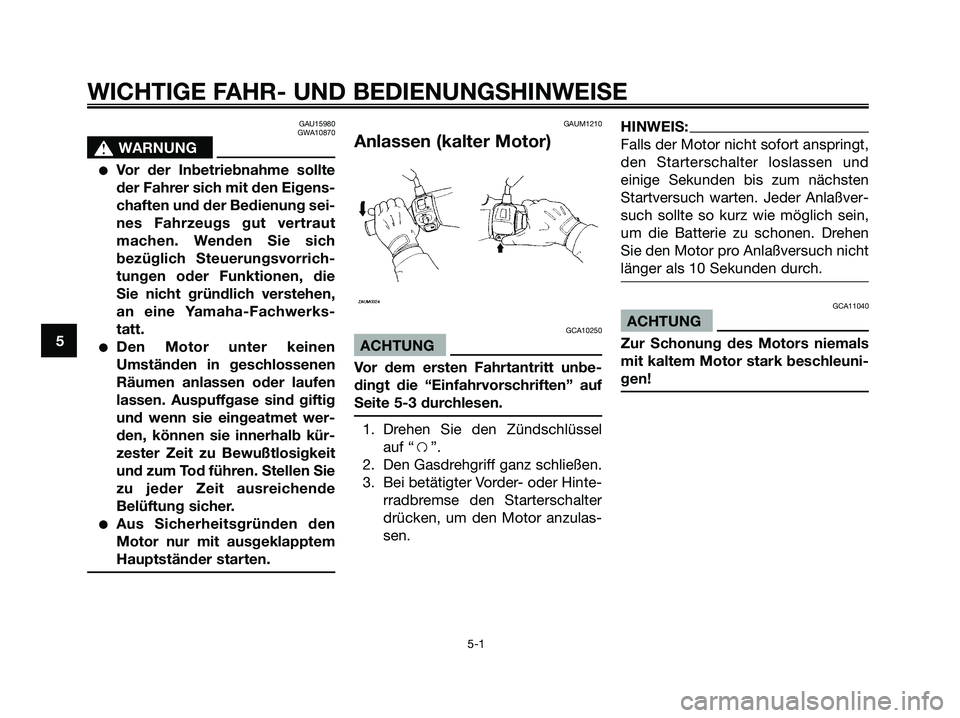

GAU15980
GWA10870
s s
WARNUNG
Vor der Inbetriebnahme sollte
der Fahrer sich mit den Eigens-
chaften und der Bedienung sei-
nes Fahrzeugs gut vertraut
machen. Wenden Sie sich
bezüglich Steuerungsvorrich-
tungen oder Funktionen, die
Sie nicht gründlich verstehen,
an eine Yamaha-Fachwerks-
tatt.
Den Motor unter keinen
Umständen in geschlossenen
Räumen anlassen oder laufen
lassen. Auspuffgase sind giftig
und wenn sie eingeatmet wer-
den, können sie innerhalb kür-
zester Zeit zu Bewußtlosigkeit
und zum Tod führen. Stellen Sie
zu jeder Zeit ausreichende
Belüftung sicher.
Aus Sicherheitsgründen den
Motor nur mit ausgeklapptem
Hauptständer starten.
GAUM1210
Anlassen (kalter Motor)
GCA10250
ACHTUNG
Vor dem ersten Fahrtantritt unbe-
dingt die “Einfahrvorschriften” auf
Seite 5-3 durchlesen.
1. Drehen Sie den Zündschlüssel
auf “f”.
2. Den Gasdrehgriff ganz schließen.
3. Bei betätigter Vorder- oder Hinte-
rradbremse den Starterschalter
drücken, um den Motor anzulas-
sen.
HINWEIS:
Falls der Motor nicht sofort anspringt,
den Starterschalter loslassen und
einige Sekunden bis zum nächsten
Startversuch warten. Jeder Anlaßver-
such sollte so kurz wie möglich sein,
um die Batterie zu schonen. Drehen
Sie den Motor pro Anlaßversuch nicht
länger als 10 Sekunden durch.
GCA11040
ACHTUNG
Zur Schonung des Motors niemals
mit kaltem Motor stark beschleuni-
gen!
5
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-1
5XL-F8199-G3.qxd 19/09/2005 16:29 Página 28

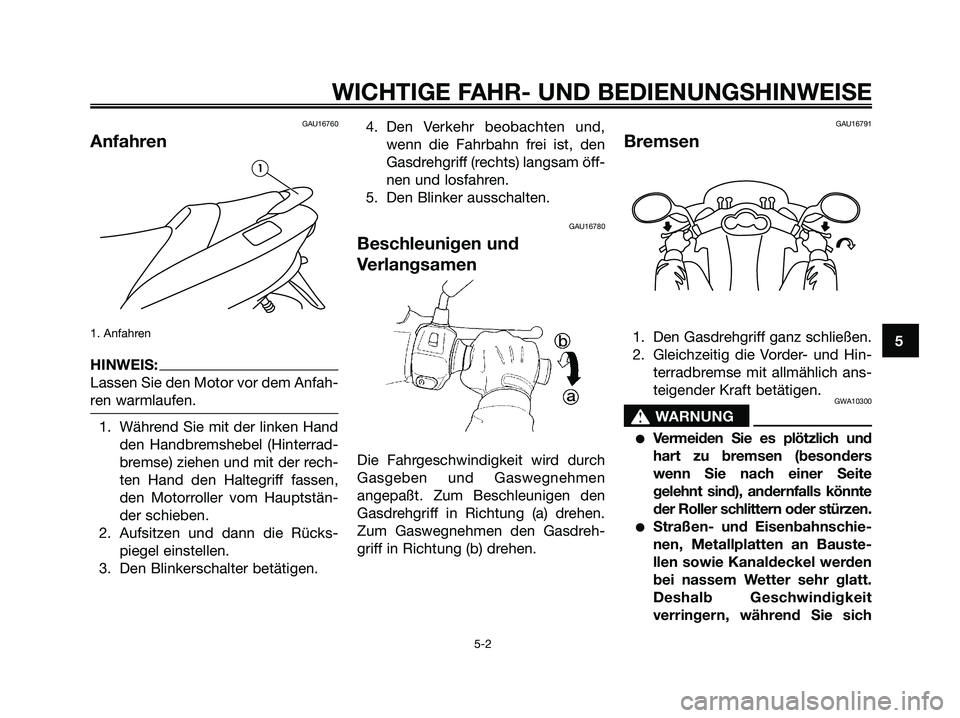

GAU16760
Anfahren
1. Anfahren
HINWEIS:
Lassen Sie den Motor vor dem Anfah-
ren warmlaufen.
1. Während Sie mit der linken Hand
den Handbremshebel (Hinterrad-
bremse) ziehen und mit der rech-
ten Hand den Haltegriff fassen,
den Motorroller vom Hauptstän-
der schieben.
2. Aufsitzen und dann die Rücks-
piegel einstellen.
3. Den Blinkerschalter betätigen.4. Den Verkehr beobachten und,
wenn die Fahrbahn frei ist, den
Gasdrehgriff (rechts) langsam öff-
nen und losfahren.
5. Den Blinker ausschalten.
GAU16780
Beschleunigen und
Verlangsamen
Die Fahrgeschwindigkeit wird durch
Gasgeben und Gaswegnehmen
angepaßt. Zum Beschleunigen den
Gasdrehgriff in Richtung (a) drehen.
Zum Gaswegnehmen den Gasdreh-
griff in Richtung (b) drehen.
GAU16791
Bremsen
1. Den Gasdrehgriff ganz schließen.
2. Gleichzeitig die Vorder- und Hin-
terradbremse mit allmählich ans-
teigender Kraft betätigen.
GWA10300
s s
WARNUNG
Vermeiden Sie es plötzlich und
hart zu bremsen (besonders
wenn Sie nach einer Seite
gelehnt sind), andernfalls könnte
der Roller schlittern oder stürzen.
Straßen- und Eisenbahnschie-
nen, Metallplatten an Bauste-
llen sowie Kanaldeckel werden
bei nassem Wetter sehr glatt.
Deshalb Geschwindigkeit
verringern, während Sie sich
1
5
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-2
5XL-F8199-G3.qxd 19/09/2005 16:29 Página 29

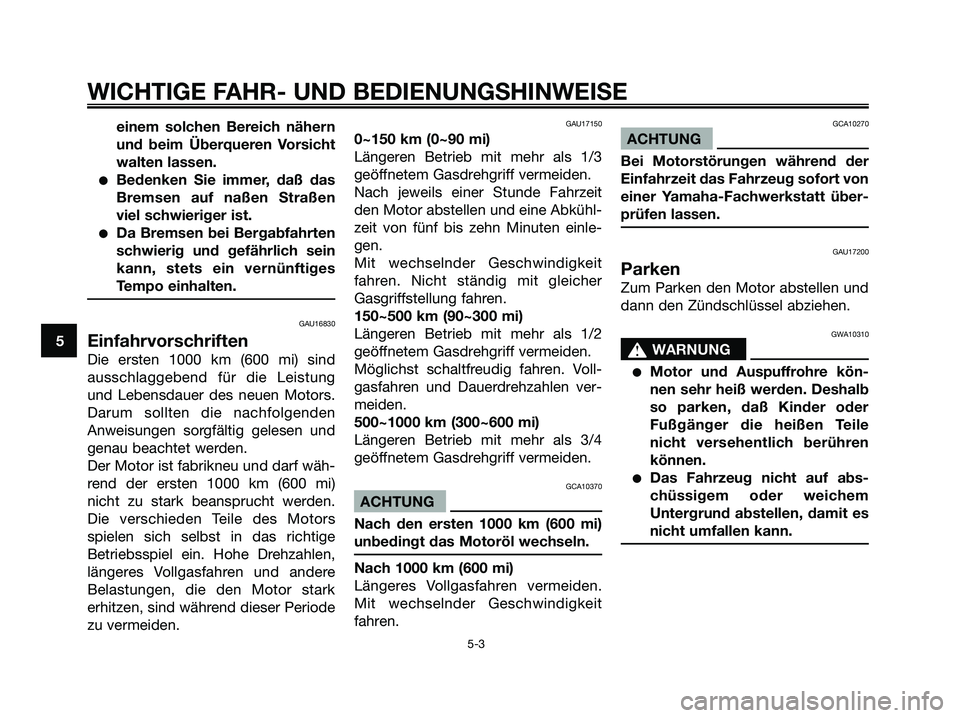

einem solchen Bereich nähern
und beim Überqueren Vorsicht
walten lassen.
Bedenken Sie immer, daß das
Bremsen auf naßen Straßen
viel schwieriger ist.
Da Bremsen bei Bergabfahrten
schwierig und gefährlich sein
kann, stets ein vernünftiges
Tempo einhalten.
GAU16830
Einfahrvorschriften
Die ersten 1000 km (600 mi) sind
ausschlaggebend für die Leistung
und Lebensdauer des neuen Motors.
Darum sollten die nachfolgenden
Anweisungen sorgfältig gelesen und
genau beachtet werden.
Der Motor ist fabrikneu und darf wäh-
rend der ersten 1000 km (600 mi)
nicht zu stark beansprucht werden.
Die verschieden Teile des Motors
spielen sich selbst in das richtige
Betriebsspiel ein. Hohe Drehzahlen,
längeres Vollgasfahren und andere
Belastungen, die den Motor stark
erhitzen, sind während dieser Periode
zu vermeiden.
GAU17150
0~150 km (0~90 mi)
Längeren Betrieb mit mehr als 1/3
geöffnetem Gasdrehgriff vermeiden.
Nach jeweils einer Stunde Fahrzeit
den Motor abstellen und eine Abkühl-
zeit von fünf bis zehn Minuten einle-
gen.
Mit wechselnder Geschwindigkeit
fahren. Nicht ständig mit gleicher
Gasgriffstellung fahren.
150~500 km (90~300 mi)
Längeren Betrieb mit mehr als 1/2
geöffnetem Gasdrehgriff vermeiden.
Möglichst schaltfreudig fahren. Voll-
gasfahren und Dauerdrehzahlen ver-
meiden.
500~1000 km (300~600 mi)
Längeren Betrieb mit mehr als 3/4
geöffnetem Gasdrehgriff vermeiden.
GCA10370
ACHTUNG
Nach den ersten 1000 km (600 mi)
unbedingt das Motoröl wechseln.
Nach 1000 km (600 mi)
Längeres Vollgasfahren vermeiden.
Mit wechselnder Geschwindigkeit
fahren.
GCA10270
ACHTUNG
Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort von
einer Yamaha-Fachwerkstatt über-
prüfen lassen.
GAU17200
Parken
Zum Parken den Motor abstellen und
dann den Zündschlüssel abziehen.
GWA10310
s s
WARNUNG
Motor und Auspuffrohre kön-
nen sehr heiß werden. Deshalb
so parken, daß Kinder oder
Fußgänger die heißen Teile
nicht versehentlich berühren
können.
Das Fahrzeug nicht auf abs-
chüssigem oder weichem
Untergrund abstellen, damit es
nicht umfallen kann.
5
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-3
5XL-F8199-G3.qxd 19/09/2005 16:29 Página 30

GAU17280
Der Fahrzeughalter ist für die Sicher-
heit selbst verantwortlich. Regelmäßi-
ge Inspektionen, Einstellungen und
Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen
Zustand Ihres Fahrzeugs. Auf den fol-
genden Seiten werden die wichtigs-
ten Inspektionspunkte, Einstellungen
und Schmierstellen angegeben und
erläutert.
Die in der Tabelle empfohlenen Zei-
tabstände für Wartung und Schmie-
rung sollten lediglich als Richtwerte
für den Normalbetrieb angesehen
werden. JE NACH WETTERBEDIN-
GUNGEN, GELÄNDE, GEOGRAFIS-
CHEM EINSATZORT UND PERSÖN-
LICHER FAHRWEISE MÜSSEN DIE
WARTUNGSINTERVALLE MÖGLI-
CHERWEISE VERKÜRZT WERDEN.
GWA10320
s s
WARNUNG
Sind Sie mit Wartungsarbeiten nicht
vertaut, lassen Sie diese von einer
Yamaha-Fachwerkstatt durchfüh-
ren.
GWA10330
s s
WARNUNG
Dieser Motorroller ist ausschließ-
lich für normalen Straßenbetrieb
ausgelegt. Bei übermäßig feuch-
tem oder staubigem Einsatz muß
der Luftfiltereinsatz öfter gereinigt
oder ausgewechselt werden, um
schnelles Verschleißen des Motors
zu vermeiden. Ihre Yamaha-Fach-
werkstatt berät Sie gerne über die
angemessenen Wartungsintervalle.
GAU17320
Bordwerkzeug
1. Bordwerkzeug
Einige in der Anleitung aufgeführten
Wartungsarbeiten und Reparaturen
können vom sachverständigen Fahrer
selbst ausgeführt werden. Das Bord-
werkzeug erlaubt das Durchführen der
meisten Wartungsarbeiten. Gewisse
Arbeiten und Einstellungen erfordern
jedoch zusätzliches Werkzeug wie
z. B. einen Drehmomentschlüssel.
HINWEIS:
Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht
und Ihnen die Erfahrung für bestimm-
te Wartungsarbeiten fehlt, die War-
tungsarbeiten von einer Yamaha-
Fachwerkstatt ausführen lassen.
GWA10350
s s
WARNUNG
Von Yamaha nicht zugelassene
Änderungen können Leistungsver-
luste und unsicheres Fahrverhalten
zur Folge haben. Vor Änderungen
am Fahrzeug unbedingt die Yama-
ha-Fachwerkstatt befragen.1
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-1
5XL-F8199-G3.qxd 19/09/2005 16:29 Página 31

6

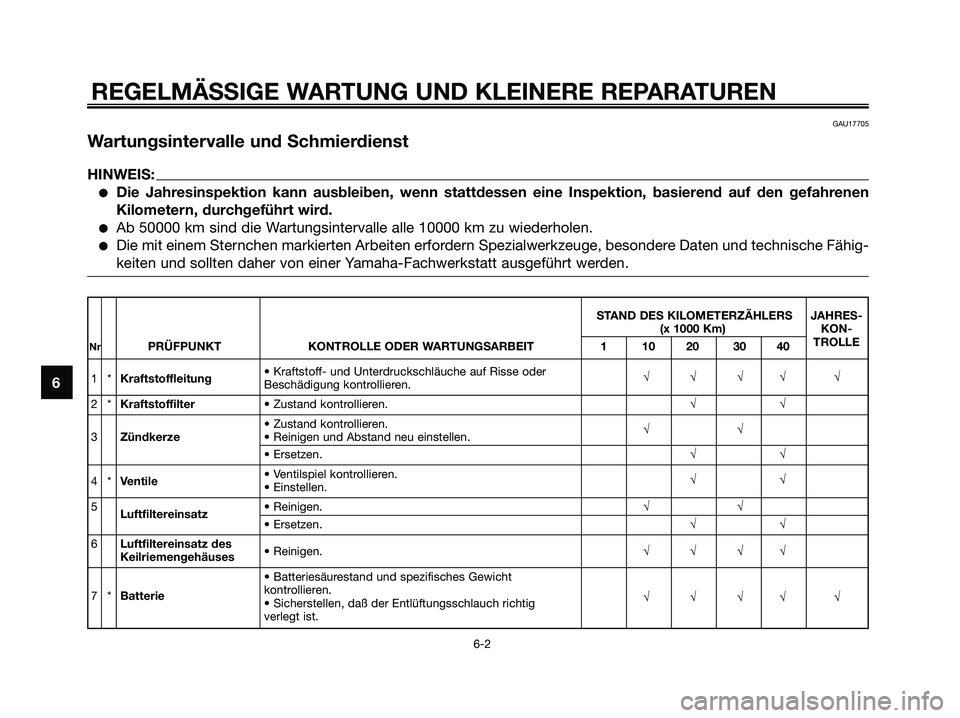

GAU17705
Wartungsintervalle und Schmierdienst
HINWEIS:
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen
Kilometern, durchgeführt wird.
Ab 50000 km sind die Wartungsintervalle alle 10000 km zu wiederholen.
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähig-
keiten und sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-2
STAND DES KILOMETERZÄHLERS JAHRES-
(x 1000 Km) KON-
NrPRÜFPUNKT KONTROLLE ODER WARTUNGSARBEIT 1 10 20 30 40TROLLE
1*Kraftstoffleitung• Kraftstoff- und Unterdruckschläuche auf Risse oder
Beschädigung kontrollieren.√√√√ √
2*Kraftstoffilter• Zustand kontrollieren.√√
• Zustand kontrollieren.
3Zündkerze• Reinigen und Abstand neu einstellen.√√
• Ersetzen.√√
4*Ventile• Ventilspiel kontrollieren.
• Einstellen.√√
5
Luftfiltereinsatz• Reinigen.√√
• Ersetzen.√√
6Luftfiltereinsatz des
• Reinigen.√√√√
Keilriemengehäuses
• Batteriesäurestand und spezifisches Gewicht
kontrollieren.
√√√√ √ 7*Batterie
• Sicherstellen, daß der Entlüftungsschlauch richtig
verlegt ist.
5XL-F8199-G3.qxd 19/09/2005 16:29 Página 32
