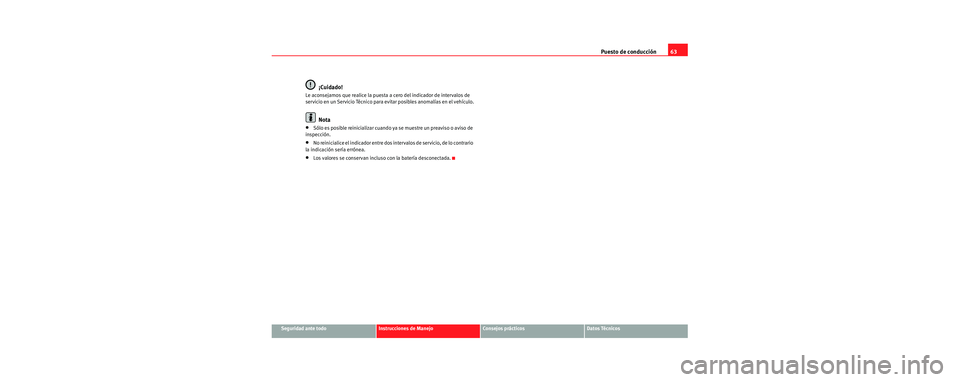

Puesto de conducción63
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
¡Cuidado!
Le aconsejamos que realice la puesta a cero del indicador de intervalos de
servicio en un Servicio Técnico para evitar posibles anomalías en el vehículo.
Nota
•Sólo es posible reinicializar cuando ya se muestre un preaviso o aviso de
inspección.
•No reinicialice el indicador entre dos in tervalos de servicio, de lo contrario
la indicación sería errónea.
•Los valores se conservan incluso con la batería desconectada.
s2sc.1.book Seite 63 Dienstag, 18. Juli 2006 2:08 14

Puesto de conducción
64
Testigos de control y de advertencia
Cuadro general de los testigos de control y de advertencia
Los testigos de control y de advertencia mu estran determinadas funciones o anomalías.
Fig. 39 Testigos de control y de advertencia del cuadro
de instrumentos. Algunos de estos testigos pertenecen
sólo a determinadas versiones del modelo o forman parte
de equipamientos opcionales.
s2sc.1.book Seite 64 Dienstag, 18. Juli 2006 2:08 14

Puesto de conducción65
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Pos. Símbolo Significado de los testigos de control y de advertencia Información adicional
Avería en el alternador
⇒página 66
Dirección electrohidraúlica ⇒página 66
Avería del motor (motores de gasolina) ⇒ página 67

Sistema de precalentamiento (motores diesel)
Si se enciende: sistema de precalentamiento activado
Si parpadea: avería en el motor
⇒ página 67
 Intermitentes encendidos ⇒página 67
Nivel y temperatura del líquido refrigerante ⇒página 67
Luz de carretera encendida ⇒página 68
Nivel / Reserva de combustible ⇒página 68
Sistema antibloqueo de frenos (ABS)* ⇒página 68

Freno de mano puesto,
falta de líquido de frenos o
avería del sistema de frenos ⇒
página 69
Sistema de airbags o de pretensores averiado o airbag des-
conectado ⇒
página 28 ⇒página 31
Testigo del cinturón* ⇒página 18
Avería en el sistema de control de emisiones ⇒página 69
Regulación antipatinaje (TCS)*/Programa electrónico de
estabilización (ESP)* ⇒
página 70
A1
A2
A3
A3
A4
A5
A6
A7
A8
A9
A10
A11
A12
A13
s2sc.1.book Seite 65 Dienstag, 18. Juli 2006 2:08 14

Puesto de conducción
66
¡ATENCIÓN!
•Si hace caso omiso de los testigos de control y de advertencia encen-
didos, puede sufrir graves lesiones o causar daños en el vehículo.
•Un vehículo que quede inmovilizado en la vía comporta un elevado
riesgo de accidente. Utilice los triángulos de preseñalización para indicar
la posición de su vehículo de manera que no represente un peligro para
terceros.
•El vano motor es una zona que alberga peligros. Antes de abrir el capó
del motor o realizar trabajos en el mo tor o en el vano motor, pare el motor
y deje que se enfríe para evitar quemaduras u otra clase de lesiones. Lea y
tenga en cuenta las advertencias correspondientes ⇒página 185 .
Nota
•En el caso de vehículos con pantalla sin visualización de mensajes infor-
mativos o de advertencia, sólo se encenderá el testigo de control correspon-
diente a la avería existente.
•En el caso de vehículos con pantalla con visualización de mensajes infor-
mativos o de advertencia, se encenderá el testigo de control correspondiente
a la avería existente y un mensaje informativo o de advertencia.
Alternador 
Este testigo indica que hay una avería en el alternador.
El testigo  se enciende al conectar el encendido. Deberá apagarse una vez
arrancado el motor.
Si el testigo
 se enciende durante la marcha, la batería del vehículo deja
de cargarse desde el alternador. Acuda lo antes posible al taller especiali-
zado más próximo.
Puesto que la batería va descargándose progresivamente, desconecte todos
los consumidores eléctricos qu e no resulten imprescindibles.
Si el testigo parpadea la tensión es insuficiente para el funcionamiento
normal del vehículo.
Dirección electrohidraúlica* 
El grado de asistencia de la direcció n depende de la velocidad del vehículo y
del giro del volante.
El testigo de control se enciende durante unos instantes al conectar el encen-
dido. Debe apagarse una vez arrancado el motor.

Acumulación de hollín en el filtro de partículas para motores
Diesel
⇒
página 70
Inmovilizador electrónico ⇒página 71
Presión del aceite del motor ⇒página 71
Intermitentes del remo lque encendidos ⇒página 71
Pos. Símbolo Significado de los testigos de co
ntrol y de advertencia Información adicional
A14
A15
A16
A17
s2sc.1.book Seite 66 Dienstag, 18. Juli 2006 2:08 14

Puesto de conducción67
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Si el testigo no se apaga o se enciende durante la marcha , significa que hay
una avería en la dirección electrohidráulica. Acuda lo antes posible a un
Servicio Técnico especializado.
Gestión del motor* 
Este testigo supervisa la gestión del motor en los motores de
gasolina.
Al conectar el encendido, el testigo  (Electronic Power Control) se enciende
mientras se comprueba el funcionamiento del sistema. Debe apagarse una
vez arrancado el motor.
El testigo se enciende si se produce al guna avería en la gestión electrónica
del motor durante la marcha. Pare el vehículo y solicite la ayuda de un
técnico.
Sistema de precalentamiento / avería del motor* 
Este testigo se enciende durante el precalentamiento del
motor diesel. El testigo parpadea cuando hay una avería en
el motor.
El testigo de control  se enciende
Si el testigo
 se enciende al conectar el ence ndido, significa que se ha acti-
vado el sistema de precalentamiento del motor. Al apagarse el testigo se
debe arrancar el motor de inmediato.
El testigo de control
 parpadea
Si durante la marcha se produce alguna avería en la gestión del motor,
comienza a parpadear el testigo del sistema de precalentamiento
. Acuda
lo antes posible a un taller especi alizado para que revisen el motor.
Intermitentes  
Este testigo de control parpadea si los intermitentes están
activados.
Dependiendo del intermitente conectado, se enciende el testigo izquierdo 
o el derecho . Si los intermitentes de emergencia están activados, los dos
testigos de control parpadean al mismo tiempo.
Si alguno de los intermitentes no fu nciona, el testigo parpadea a una velo-
cidad dos veces superior a la normal.
Si desea más información sobre los intermitentes, consulte la
⇒ página 98.
Nivel* / temperatura del líquido refrigerante 
Este testigo se enciende si la temperatura del líquido refrige-
rante es demasiado alta o si el nivel del líquido refrigerante
es demasiado bajo.
El sistema está averiado si:
•El testigo no se apaga después de unos segundos.
•El testigo se enciende o parpadea du rante la marcha, al tiempo que se
emiten tres señales acústicas de advertencia ⇒ .
Esto significa que el nivel del líquido refrigerante es demasiado bajo o su
temperatura excesiva.
Temperatura excesiva del líquido refrigerante
Compruebe primero el indica dor de temperatura del líquido refrigerante. Si la
aguja se encuentra en la zona de advertencia, significa que la temperatura
del líquido refrigerante es excesiva. Detenga el vehículo, pare el motor y deje
que se enfríe. Compruebe el nivel del líquido refrigerante.
s2sc.1.book Seite 67 Dienstag, 18. Juli 2006 2:08 14

Puesto de conducción
68
Si el nivel del líquido refrigerante es correcto, es posible que la anomalía se
deba a un fallo del ventilador del radiador. Compruebe el fusible del venti-
lador del radiador y sustitúyalo si es necesario ⇒página 217.
Si volviera a encenderse el testigo de control tras un recorrido corto, no
continúe la marcha y pare el motor . Póngase en contacto con un Servicio
Técnico o un taller especializado.
Nivel del líquido refrigerante demasiado bajo
Compruebe primero el indicador de temperatura del líquido refrigerante. Si la
aguja se encuentra en la zona normal, se deberá añadir líquido refrigerante
en la próxima ocasión que se presente ⇒.
¡ATENCIÓN!
•Si por razones técnicas su vehículo quedara inmovilizado, colóquelo a
una distancia prudencial apartado de la circulación. Apague el motor,
ponga los intermitentes y los triángulos de emergencia.
•No abra nunca el capó del motor si le parece que sale vapor o líquido
refrigerante, pues existe el peligro de sufrir quemaduras. Espere hasta que
deje de salir vapor o líquido refrigerante.
•El vano motor es una zona que alberga peligros. Antes de realizar
trabajos en el vano motor, pare el motor y deje que se enfríe. Tenga siempre
en cuenta las advertencias correspondientes . ⇒página 185
Luz de carretera 
El testigo de control se enciende si la luz de carretera está
encendida.
El testigo  se enciende al conectar la luz de carretera o al accionar las
ráfagas de luz.
Para más información ⇒ página 98
Nivel/Reserva de combustible 
Se enciende una luz cuando sólo queda la cantidad de
reserva del depósito.
Si en el depósito sólo quedan unos 7 litros aprox., se enciende la luz. Y
además, se escucha una señal acústica*. Aproveche para repostar en la
próxima ocasión que se le presente ⇒página 182.
Sistema antibloqueo (ABS)* 
El testigo de control supervisa el funcionamiento del ABS.
El testigo de control  se enciende durante unos instantes al conectar el
encendido. Se apaga una vez finalizado el proceso automático de verifica-
ción .
El ABS está averiado si:
•El testigo de control  no se enciende al conectar el encendido.
•El testigo de control no se apaga después de unos segundos.
•El testigo de control se enciende durante la marcha.
Todavía puede frenarse el vehículo con el sistema de frenos normal, es decir,
sin el ABS. Acuda cuanto antes a un taller especializado. Si desea más infor-
mación sobre el ABS, consulte el ⇒página 152.
Si hay una anomalía en el ABS, se enciende también el testigo de control del
ESP*.
Avería general del sistema de frenos
Si se enciende el testigo del ABS
 junto con el testigo del sistema de frenos , tanto el ABS como el sistema de frenos están averiados. ⇒
s2sc.1.book Seite 68 Dienstag, 18. Juli 2006 2:08 14

Puesto de conducción69
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
¡ATENCIÓN!
•Antes de abrir el capó del motor, tenga en cuenta las advertencias del
⇒ página 185, “Trabajos en el vano motor”.
•En caso de que el testigo del sistema de frenos  se encienda junto
con el testigo del ABS , detenga inmediatamente el vehículo y
compruebe el nivel del líquido de frenos ⇒página 197, “Líquido de
frenos”. Si el nivel del líquido de frenos se encuentra por debajo de la
marca “MIN”, detenga el vehículo, ya que existe peligro de accidente. Soli-
cite la ayuda de un técnico.
•Si el nivel del líquido de frenos es correcto, entonces puede que la
anomalía en el sistema de frenos se deba a un funcionamiento incorrecto
del ABS. Cuando falla esta función, las ruedas traseras pueden bloquearse
con relativa rapidez. En determinadas circunstancias, puede producirse un
derrape en la parte trasera del vehículo , con el peligro de perder el control
sobre el mismo. Pare el vehículo y solicite la ayuda de un técnico.
Sistema de frenos* / freno de mano 
Este testigo se enciende cuando el freno de mano está accio-
nado, si el nivel del líquido de frenos es demasiado bajo o si
hay alguna anomalía en el sistema.
Situaciones en las que se enciende el testigo 
•Con el freno de mano accionado
•Si el nivel del líquido de frenos es demasiado bajo ⇒página 197
•Si hay una avería en el sistema de frenos
Este testigo también puede encenderse en ocasiones junto con el testigo del
ABS.
¡ATENCIÓN!
•Si el testigo de los frenos no se apaga o bien se enciende durante la
marcha, quiere decir que el nivel de líquido de frenos ⇒página 197,
“Líquido de frenos” es demasiado bajo , por lo que existe peligro de acci-
dente. Detenga el vehículo y no continúe la marcha. Solicite la ayuda de un
técnico.
•Si se enciende el testigo de los frenos  junto con el testigo del ABS  puede deberse a un funcionamiento incorrecto del ABS. Cuando falla
esta función, las ruedas traseras pueden bloquearse con relativa rapidez.
En determinadas circunstancias, puede producirse un derrape en la parte
trasera del vehículo, con el peligro de perder el control sobre el mismo.
Pare el vehículo y solicite la ayuda de un técnico.
Sistema de control de emisiones* 
Este testigo indica el estado del sistema de escape.
El testigo de control  parpadea:
Cuando se producen fallos en la co mbustión que puedan dañar el catali-
zador. Reduzca la velocidad y conduzca con precaución hasta el taller espe-
cializado más cercano para revisar el motor.
El testigo de control
 se enciende:
Si durante la marcha se produce una avería que repercute en la calidad de los
gases de escape (p . ej. sonda lambda averiada). Reduzca la velocidad y
conduzca con precaución hasta el taller especializado más cercano para
revisar el motor.
s2sc.1.book Seite 69 Dienstag, 18. Juli 2006 2:08 14

Puesto de conducción
70
Regulación antipatinaje (TCS)*
La regulación antipatinaje impide que las ruedas motrices
patinen al acelerar
El testigo de control se enciende al conectar el encendido, y deberá apagarse
después de aprox. 2 segundos.
Cuando funciona el TCS, estando el vehículo en marcha, parpadea el testigo
luminoso. Si el sistema está desconectado o si hay algún fallo en el mismo,
entonces permanece encendido el testigo.
Puesto que el TCS funciona en combinación con el ABS, si falla el ABS,
también se enciende el testigo del TCS. Para más información, consulte
⇒ página 151, “Frenos”
Programa electrónico de estabilización (ESP)* 
El testigo informa sobre el estado del programa electrónico
de estabilización.
Este programa incluye los sistemas ABS, EDS y TCS.
El testigo
 tiene las siguientes funciones:
•Se enciende aprox. 2 segundos al conectar el encendido, mientras se
realiza un control de la función.
•Parpadea durante la marcha cuando interviene el ESP.
•Se enciende si existe una anomalía en el ESP.
•Se enciende si el ESP está desactivado.
•Puesto que el ESP funciona en combinación con el ABS, si falla el ABS
también se enciende el testigo del ESP.
Si el testigo de control
 se enciende inmediatamente después de arrancar
el motor, esto puede deberse a que la función haya sido desactivada por el sistema. En este caso, el ESP puede
volver a activarse desconectando y
volviendo a conectar el encendido. Cu ando el testigo de control se apaga,
esto quiere decir que el sistema queda de nuevo listo para funcionar.
Acumulación de hollín en el filtro de partículas para motores
Diesel* 
El testigo de control se enciende y se apaga inmediatamente al conectar el
encendido.
Si el símbolo
 se ilumina, significa que se ha acumulado hollín en el filtro
de partículas para motores Diesel, debido a que se han recorrido permanen-
temente tramos cortos. En este caso, se recomienda que conduzca a una
velocidad constante de un mínimo de 60 km/h (con el motor a unas 1.400
rpm) durante unos 10 minutos para regenerar el filtro de partículas. El
aumento de temperatura generado de est a manera posibilita quemar hollín
acumulado en el filtro. Una vez realizada esta función, el símbolo debe
apagarse.
Si el símbolo
 no se apaga, lleve el vehículo a un taller especializado para
que reparen la avería.
Para más información sobre el filtro de partículas Diesel ⇒página 158
¡ATENCIÓN!
•Las altas temperaturas que se alcanzan en el filtro de partículas para
motores Diesel hacen imprescindibles aparcar el vehículo de forma que el
filtro de partículas no entre en contacto con materiales altamente inflama-
bles que se encuentren debajo del vehículo. De lo contrario, existe peligro
de incendio.
s2sc.1.book Seite 70 Dienstag, 18. Juli 2006 2:08 14
