2006 Seat Altea Betriebsanleitung (in German)

55
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Alrea aleman Seite 55 Freitag, 30. September 2005 12:13 12

56

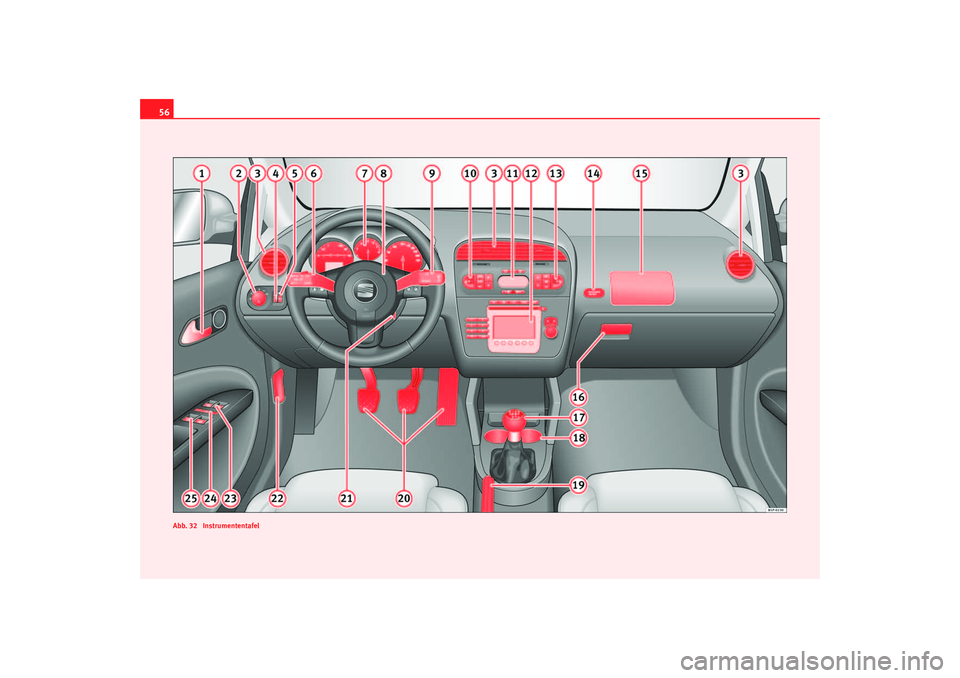

Abb. 32 InstrumententafelAlrea aleman Seite 56 Freitag, 30. September 2005 12:13 12

Cockpit57
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

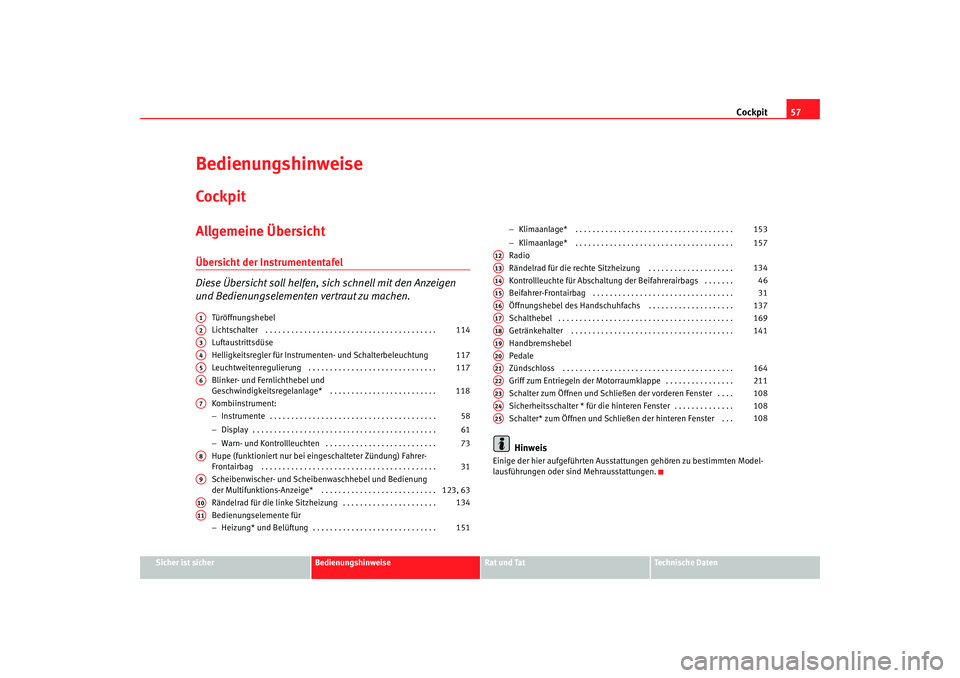

BedienungshinweiseCockpitAllgemeine ÜbersichtÜbersicht der Instrumententafel
Diese Übersicht soll helfen, si ch schnell mit den Anzeigen
und Bedienungselementen vertraut zu machen.
Türöffnungshebel
Lichtschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Luftaustrittsdüse
Helligkeitsregler für Instrumenten- und Schalterbeleuchtung
Leuchtweitenregulierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Blinker- und Fernlichthebel und
Geschwindigkeitsregelanlage* . . . . . . . . . . . . . . . . . . . . . . . . .
Kombiinstrument:
− Instrumente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Warn- und Kontrollleuchten . . . . . . . . . . . . . . . . . . . . . . . . . .
Hupe (funktioniert nur bei eingeschalteter Zündung) Fahrer-
Frontairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Scheibenwischer- und Scheibenwaschhebel und Bedienung
der Multifunktions-Anzeige* . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rändelrad für die linke Sitzheizung . . . . . . . . . . . . . . . . . . . . . .
Bedienungselemente für
− Heizung* und Belüftung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . −
Klimaanlage* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Klimaanlage* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Radio
Rändelrad für die rechte Sitzheizung . . . . . . . . . . . . . . . . . . . .
Kontrollleuchte für Abschaltung der Beifahrerairbags . . . . . . .
Beifahrer-Frontairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Öffnungshebel des Handschuhfachs . . . . . . . . . . . . . . . . . . . .
Schalthebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Getränkehalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Handbremshebel
Pedale
Zündschloss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Griff zum Entriegeln der Motorraumklappe . . . . . . . . . . . . . . . .
Schalter zum Öffnen und Schließen der vorderen Fenster . . . .
Sicherheitsschalter * für die hinteren Fenster . . . . . . . . . . . . . .
Schalter* zum Öffnen und Schlie ßen der hinteren Fenster . . .
Hinweis
Einige der hier aufgeführten Aussta ttungen gehören zu bestimmten Model-
lausführungen oder sind Mehrausstattungen.
A1A2
114
A3A4
117
A5
117
A6
118
A7
58
61
73
A8
31
A9
123, 63
A10
134
A11
151 153
157
A12A13
134
A14
46
A15
31
A16
137
A17
169
A18
141
A19A20A21
164
A22
211
A23
108
A24
108
A25
108
Alrea aleman Seite 57 Frei
tag, 30. September 2005 12:13 12

Cockpit

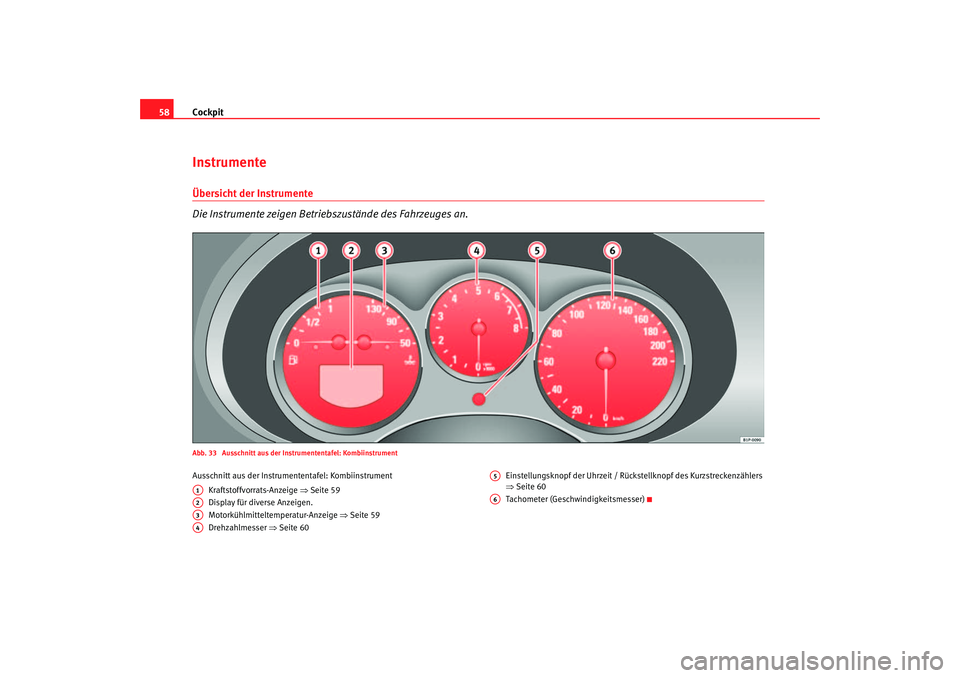

58InstrumenteÜbersicht der Instrumente
Die Instrumente zeigen Betriebszustände des Fahrzeuges an.Abb. 33 Ausschnitt aus der Instrumententafel: KombiinstrumentAusschnitt aus der Instrume ntentafel: Kombiinstrument
Kraftstoffvorrats-Anzeige ⇒Seite 59
Display für diverse Anzeigen.
Motorkühlmitteltemperatur-Anzeige ⇒ Seite 59
Drehzahlmesser ⇒Seite 60 Einstellungsknopf der Uhrzeit / Rückstellknopf des Kurzstreckenzählers
⇒
Seite 60
Tachometer (Geschwindigkeitsmesser)A1A2A3A4
A5A6
Alrea aleman Seite 58 Frei tag, 30. September 2005 12:13 12

Cockpit59
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Kraftstoffvorrats-Anzeige
 und Reservekontrollleuchte
Ausschnitt aus Kombiinstrument: Kraftstoffvorrats-Anzeige
Der Kraftstoffbehälter fasst etwa 55 Liter.
Sobald der Zeiger den Reservebereich erreicht ⇒Abb. 34 (Pfeile), leuchtet
das Warnsymbol und gleichzeitig ertönt ein Warnsignal um Sie daran zu erin-
nern, da ss Sie tanken müssen . In diesem Moment v erfügen Sie noch über 7
Liter Kraftstoff.
Am

Display des Kombiinstruments erscheint der Text
3) BITTE TANKEN!*
Motorkühlmitteltemperatur-Anzeige


Die Motorkühlmitteltemperatur-Anzeige zeigt die Temperatur
des Kühlmittels an.
Zeiger im Kaltbereich
Hohe Motordrehzahlen und star ke Motorbelastung vermeiden ⇒Abb. 35.
Zeiger im Normalbereich
Der Zeiger soll sich bei normaler Fahrweise im mittleren Skalenbereich
einpendeln. Bei starker Motorbelastung – vor allem bei hohen Außentempe-
raturen – kann der Zeiger auch weit na ch oben wandern. Das ist unbedenk-
lich, solange die Warnleuchte nicht aufleuchtet oder im Display vom Kombi-
instrument kein Warntext* erscheint.
Zeiger im Warnbereich
Wenn sich der Zeiger im Warnbereich befindet, leuchtet die Warnleuchte*
⇒ Seite 73, Abb. 47 auf. Am Display des Kombiinstruments erscheint
eine Warnhinweis
4) . Das Fahrzeug anhal ten und den Motor ab stellen. Prüfen
Sie den Kühlmittelstand ⇒Seite 219 ⇒.
3)Modell abhängig
Abb. 34 Ausschnitt aus
Kombiinstrument: Kraft-
stoffvorrats-Anzeige
Abb. 35 Ausschnitt aus
dem Kombiinstrument:
Motorkühlmitteltempe-
ratur-Anzeige
AAABACA2
Alrea aleman Seite 59 Frei tag, 30. September 2005 12:13 12

Cockpit

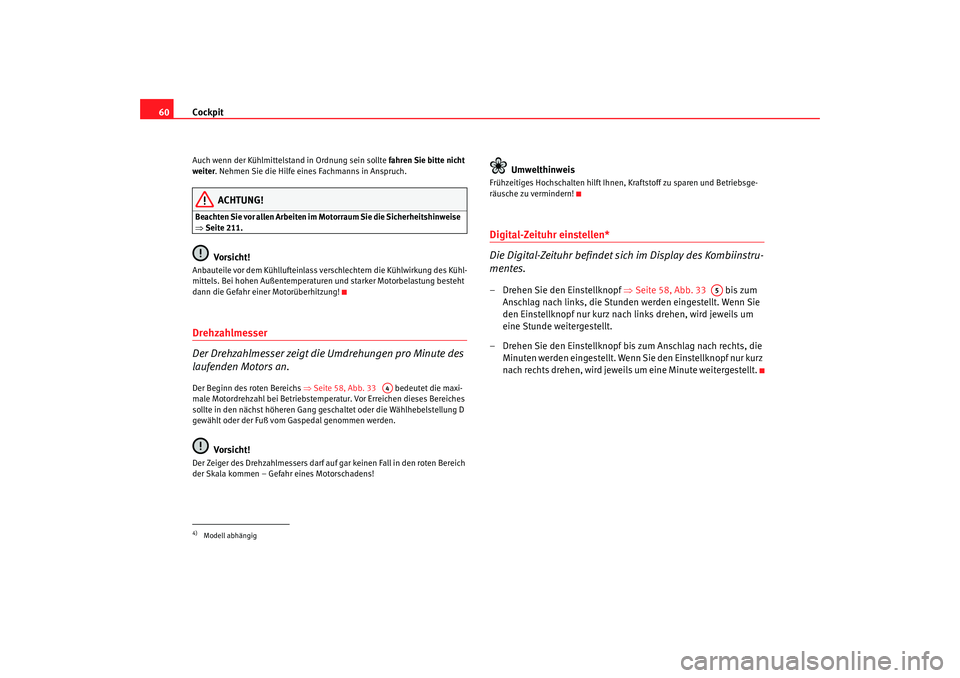

60Auch wenn der Kühlmittelstand in Ordnung sein sollte fahren Sie bitte nicht
weiter . Nehmen Sie die Hilfe eines Fachmanns in Anspruch.
ACHTUNG!
Beachten Sie vor allen Arbeiten im Motorraum Sie die Sicherheitshinweise
⇒ Seite 211.
Vorsicht!
Anbauteile vor dem Kühllufteinlass vers chlechtern die Kühlwirkung des Kühl-
mittels. Bei hohen Außen temperaturen und starker Motorbelastung besteht
dann die Gefahr einer Motorüberhitzung!Drehzahlmesser
Der Drehzahlmesser zeigt die Umdrehungen pro Minute des
laufenden Motors an.Der Beginn des roten Bereichs ⇒Seite 58, Abb. 33 bedeutet die maxi-
male Motordrehzahl bei Betriebstemperatur. Vor Erreichen dieses Bereiches
sollte in den nächst hö heren Gang geschaltet oder die Wählhebelstellung D
gewählt oder der Fuß vom Gaspedal genommen werden.
Vorsicht!
Der Zeiger des Drehzahlmessers darf auf gar keinen Fall in den roten Bereich
der Skala kommen – Gefahr eines Motorschadens!
Umwelthinweis
Frühzeitiges Hochschalten hilft Ihnen, Kraftstoff zu sparen und Betriebsge-
räusche zu vermindern!Digital-Zeituhr einstellen*
Die Digital-Zeituhr befindet sich im Display des Kombiinstru-
mentes.–Drehen Sie den Einstellknopf ⇒Seite 58, Abb. 33 bis zum
Anschlag nach links, die Stunden werden eingestellt. Wenn Sie
den Einstellknopf nur kurz nach links drehen, wird jeweils um
eine Stunde weitergestellt.
– Drehen Sie den Einstellknopf bis zum Anschlag nach rechts, die Minuten werden eingestellt. Wenn Sie den Einstellknopf nur kurz
nach rechts drehen, wird jeweils um eine Minute weitergestellt.
4)Modell abhängig
A4
A5
Alrea aleman Seite 60 Freitag, 30. September 2005 12:13 12

Cockpit61
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

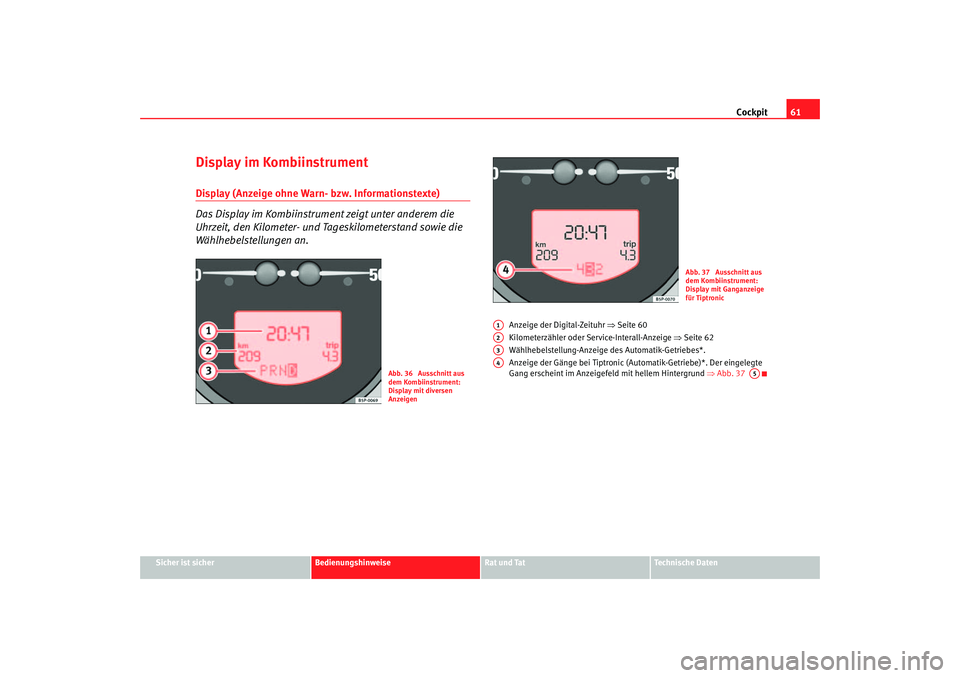

Display im KombiinstrumentDisplay (Anzeige ohne Warn- bzw. Informationstexte)
Das Display im Kombiinstrument zeigt unter anderem die
Uhrzeit, den Kilometer- und Tageskilometerstand sowie die
Wählhebelstellungen an.
Anzeige der Digital-Zeituhr ⇒Seite 60
Kilometerzähler oder Service-Interall-Anzeige ⇒Seite 62
Wählhebelstellung-Anzeige des Automatik-Getriebes*.
Anzeige der Gänge bei Tip tronic (Auto
matik-Getriebe)*. Der eingelegte
Gang er

scheint im Anzeigefeld mit hellem Hintergrund ⇒Abb. 37
Abb. 36 Ausschnitt aus
dem Kombiinstrument:
Display mit diversen
Anzeigen
Abb. 37 Ausschnitt aus
dem Kombiinstrument:
Display mit Ganganzeige
für Tiptronic
A1A2A3A4
A5
Alrea aleman Seite 61 Frei tag, 30. September 2005 12:13 12

Cockpit

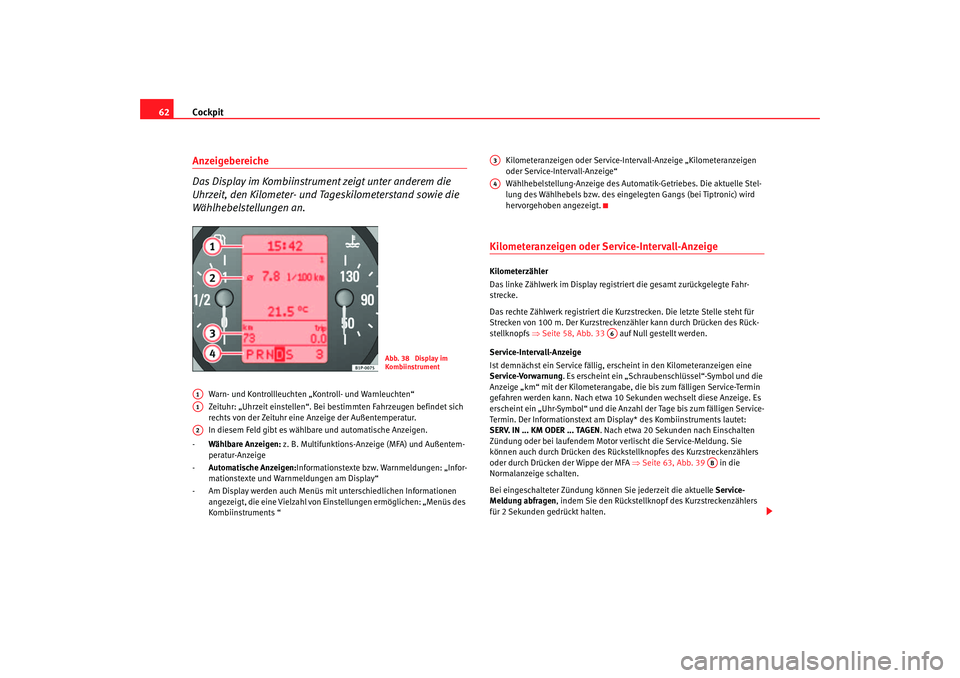

62Anzeigebereiche
Das Display im Kombiinstrument zeigt unter anderem die
Uhrzeit, den Kilometer- und Tageskilometerstand sowie die
Wählhebelstellungen an.
Warn- und Kontrollleuchten „Kontroll- und Warnleuchten“
Zeituhr: „Uhrzeit einstellen“. Bei bestimmten Fahrzeugen befindet sich
rechts von der Zeituhr eine Anzeige der Außentemperatur.
In diesem Feld gibt es wählbare und automatische Anzeigen.
- Wählbare Anzeigen: z. B. Multifunktions-Anzeige (MFA) und Außentem-
peratur-Anzeige
- Automatische Anzeigen:Informationstexte bzw. Warnmeldungen: „Infor-
mationstexte und Warnmeldungen am Display“
- Am Display werden auch Menüs mi t unterschiedlichen Informationen
angezeigt, die eine Vielzahl von Ei nstellungen ermöglichen: „Menüs des
Kombiinstruments “ Kilometeranzeigen oder Service-Inte
rvall-Anzeige „Kilometeranzeigen
oder Service-Intervall-Anzeige“
Wählhebelstellung-Anzeige des Automatik-Getriebes. Die aktuelle Stel-
lung des Wählhebels bzw. des eingel egten Gangs (bei Tiptronic) wird
hervorgehoben angezeigt.
Kilometeranzeigen oder Service-Intervall-Anzeige Kilometerzähler
Das linke Zählwerk im Display regist riert die gesamt zurückgelegte Fahr-
strecke.
Das rechte Zählwerk registriert die Kurzstrecken. Die letzte Stelle steht für
Strecken von 100 m. Der Kurzstreckenzähler kann durch Drücken des Rück-
stellknopfs ⇒Seite 58, Abb. 33 auf Null gestellt werden.
Service-Intervall-Anzeige
Ist demnächst ein Service fällig, ersc heint in den Kilometeranzeigen eine
Service-Vorwarnung. Es erscheint ein „Schraubenschlüssel“-Symbol und die
Anzeige „km“ mit der Kilometerangabe, die bis zum fälligen Service-Termin
gefahren werden kann. Nach etwa 10 Sekunden wechselt diese Anzeige. Es
erscheint ein „Uhr-Symbol“ und die Anzahl der Tage bis zum fälligen Service-
Termin. Der Informationstext am Display* des Kombiinstruments lautet:
SERV. IN ... KM ODER ... TAGEN . Nach etwa 20 Sekunden nach Einschalten
Zündung oder bei laufendem Motor ve rlischt die Service-Meldung. Sie
können auch durch Drücken des Rückstellknopfes des Kurzstreckenzählers
oder durch Drücken der Wippe der MFA ⇒Seite 63, Abb. 39 in die
Normalanzeige schalten.
Bei eingeschalteter Zündung könne n Sie jederzeit die aktuelle Service-
Meldung abfragen, indem Sie den Rückstellknopf des Kurzstreckenzählers
für 2 Sekunden gedrückt halten.
Abb. 38 Display im
Kombiinstrument
A1A1A2
A3A4
A6
AB
