2006 Seat Altea Betriebsanleitung (in German)

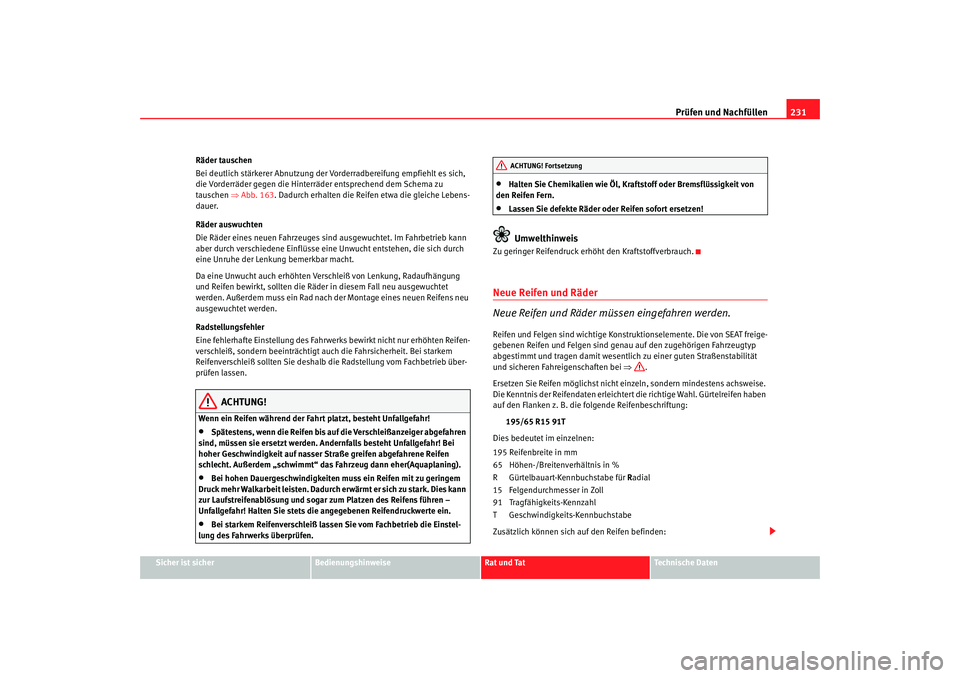

Prüfen und Nachfüllen231
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Räder tauschen
Bei deutlich stärkerer Abnutzung der
Vorderradbereifung empfiehlt es sich,
die Vorderräder gegen di e Hinterräder entsprechend dem Schema zu
tauschen ⇒Abb. 163 . Dadurch erhalten die Reifen etwa die gleiche Lebens-
dauer.
Räder auswuchten
Die Räder eines neuen Fahrzeuges sind ausgewuchtet. Im Fahrbetrieb kann
aber durch verschiedene Einflüsse eine Unwucht entstehen, die sich durch
eine Unruhe der Lenkung bemerkbar macht.
Da eine Unwucht auch erhöhten Vers chleiß von Lenkung, Radaufhängung
und Reifen bewirkt, sollten die Räder in diesem Fall neu ausgewuchtet
werden. Außerdem muss ein Rad nach der Montage eines neuen Reifens neu
ausgewuchtet werden.
Radstellungsfehler
Eine fehlerhafte Einstellung des Fahrwe rks bewirkt nicht nur erhöhten Reifen-
verschleiß, sondern beeinträchtigt auch die Fahrsicherheit. Bei starkem
Reifenverschleiß sollten Sie deshalb die Radstellung vom Fachbetrieb über-
prüfen lassen.
ACHTUNG!
Wenn ein Reifen während der Fahr t platzt, besteht Unfallgefahr!•
Spätestens, wenn die Reifen bis auf die Verschleißanzeiger abgefahren
sind, müssen sie ersetzt werden. Andernfalls besteht Unfallgefahr! Bei
hoher Geschwindigkeit auf nasser Straße greifen abgefahrene Reifen
schlecht. Außerdem „schwimmt“ das Fahrzeug dann eher(Aquaplaning).
•
Bei hohen Dauergeschwindigkeiten muss ein Reifen mit zu geringem
Druck mehr Walkarbeit leisten. Dadurch erwärmt er sich zu stark. Dies kann
zur Laufstreifenablösung und sogar zum Platzen des Reifens führen –
Unfallgefahr! Halten Sie stets die angegebenen Reifendruckwerte ein.
•
Bei starkem Reifenverschleiß lassen Sie vom Fachbetrieb die Einstel-
lung des Fahrwerks überprüfen.
•
Halten Sie Chemikalien wie Öl, Kraftstoff oder Bremsflüssigkeit von
den Reifen Fern.
•
Lassen Sie defekte Räder oder Reifen sofort ersetzen!Umwelthinweis
Zu geringer Reifendruck erhö ht den Kraftstoffverbrauch.Neue Reifen und Räder
Neue Reifen und Räder müssen eingefahren werden.Reifen und Felgen sind wichtige Konstruktionselemente. Die von SEAT freige-
gebenen Reifen und Felgen sind genau auf den zugehörigen Fahrzeugtyp
abgestimmt und tragen damit wesentlic h zu einer guten Straßenstabilität
und sicheren Fahreigenschaften bei ⇒.
Ersetzen Sie Reifen möglic hst nicht einzeln, sondern mindestens achsweise.
Die Kenntnis der Reifendaten erleichtert die richtige Wahl. Gürtelreifen haben
auf den Flanken z. B. die folgende Reifenbeschriftung:
195/65 R15 91T
Dies bedeutet im einzelnen:
195 Reifenbreite in mm
65 Höhen-/Breitenverhältnis in %
R Gürtelbauart-Kennbuchstabe für Radial
15 Felgendurchmesser in Zoll
91 Tragfähigkeits-Kennzahl
T Geschwindigkeits-Kennbuchstabe
Zusätzlich können sich auf den Reifen befinden:
ACHTUNG! Fortsetzung
Alrea aleman Seite 231 Fr eitag, 30. September 2005 12:13 12

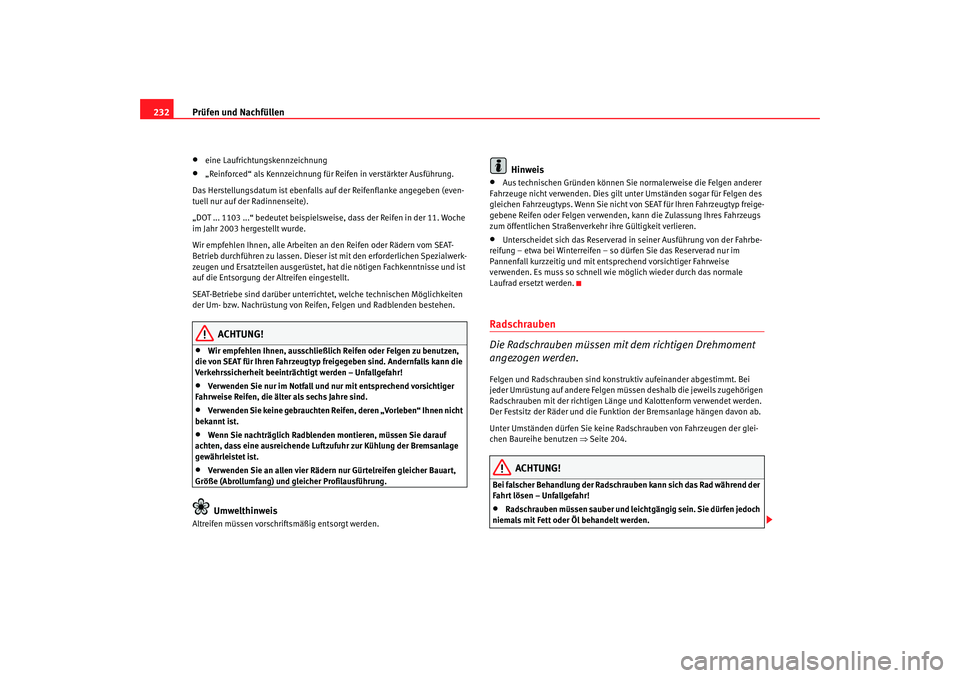

Prüfen und Nachfüllen
232•
eine Laufrichtungskennzeichnung
•
„Reinforced“ als Kennzeichnung für Reifen in verstärkter Ausführung.
Das Herstellungsdatum ist ebenfalls au f der Reifenflanke angegeben (even-
tuell nur auf der Radinnenseite).
„DOT ... 1103 ...“ bedeutet beispielsweise, dass der Reifen in der 11. Woche
im Jahr 2003 hergestellt wurde.
Wir empfehlen Ihnen, alle Arbeiten an den Reifen oder Rädern vom SEAT-
Betrieb durchführen zu lassen. Dieser ist mit den erforderlichen Spezialwerk-
zeugen und Ersatzteilen ausgerüstet, hat die nötigen Fachkenntnisse und ist
auf die Entsorgung der Altreifen eingestellt.
SEAT-Betriebe sind darüber unterricht et, welche technischen Möglichkeiten
der Um- bzw. Nachrüstung von Reifen, Felgen und Radblenden bestehen.
ACHTUNG!
•
Wir empfehlen Ihnen, ausschließlich Reifen oder Felgen zu benutzen,
die von SEAT für Ihren Fahrzeugtyp freigegeben sind. Andernfalls kann die
Verkehrssicherheit beeinträc htigt werden – Unfallgefahr!
•
Verwenden Sie nur im Notfall und nur mit entsprechend vorsichtiger
Fahrweise Reifen, die älter als sechs Jahre sind.
•
Verwenden Sie keine gebrauchten Reifen, deren „Vorleben“ Ihnen nicht
bekannt ist.
•
Wenn Sie nachträglich Radblenden montieren, müssen Sie darauf
achten, dass eine ausreichende Luftzufuhr zur Kühlung der Bremsanlage
gewährleistet ist.
•
Verwenden Sie an allen vier Rädern nur Gürtelreifen gleicher Bauart,
Größe (Abrollumfang) und gleicher Profilausführung.Umwelthinweis
Altreifen müssen vorschriftsmäßig entsorgt werden.
Hinweis
•
Aus technischen Gründen können Sie normalerweise die Felgen anderer
Fahrzeuge nicht verwenden. Dies gilt unter Umständen sogar für Felgen des
gleichen Fahrzeugtyps. We nn Sie nicht von SEAT für Ihren Fahrzeugtyp freige-
gebene Reifen oder Felgen verwenden, kann die Zulassung Ihres Fahrzeugs
zum öffentlichen Straßenverkehr ihre Gültigkeit verlieren.
•
Unterscheidet sich das Reserverad in seiner Ausführung von der Fahrbe-
reifung – etwa bei Winte rreifen – so dürfen Sie das Reserverad nur im
Pannenfall kurzzeitig und mit entsprechend vorsichtiger Fahrweise
verwenden. Es muss so schnell wie möglich wieder durch das normale
Laufrad ersetzt werden.
Radschrauben
Die Radschrauben müssen mit dem richtigen Drehmoment
angezogen werden.Felgen und Radschrauben sind konstruktiv aufeinander abgestimmt. Bei
jeder Umrüstung auf andere Felgen mü ssen deshalb die jeweils zugehörigen
Radschrauben mit der richtigen Läng e und Kalottenform verwendet werden.
Der Festsitz der Räder und die Funktion der Bremsanlage hängen davon ab.
Unter Umständen dürfen Sie keine Rads chrauben von Fahrzeugen der glei-
chen Baureihe benutzen ⇒Seite 204.
ACHTUNG!
Bei falscher Behandlung der Radschrauben kann sich das Rad während der
Fahrt lösen – Unfallgefahr!•
Radschrauben müssen sauber und leichtgängig sein. Sie dürfen jedoch
niemals mit Fett oder Öl behandelt werden.
Alrea aleman Seite 232 Fr eitag, 30. September 2005 12:13 12

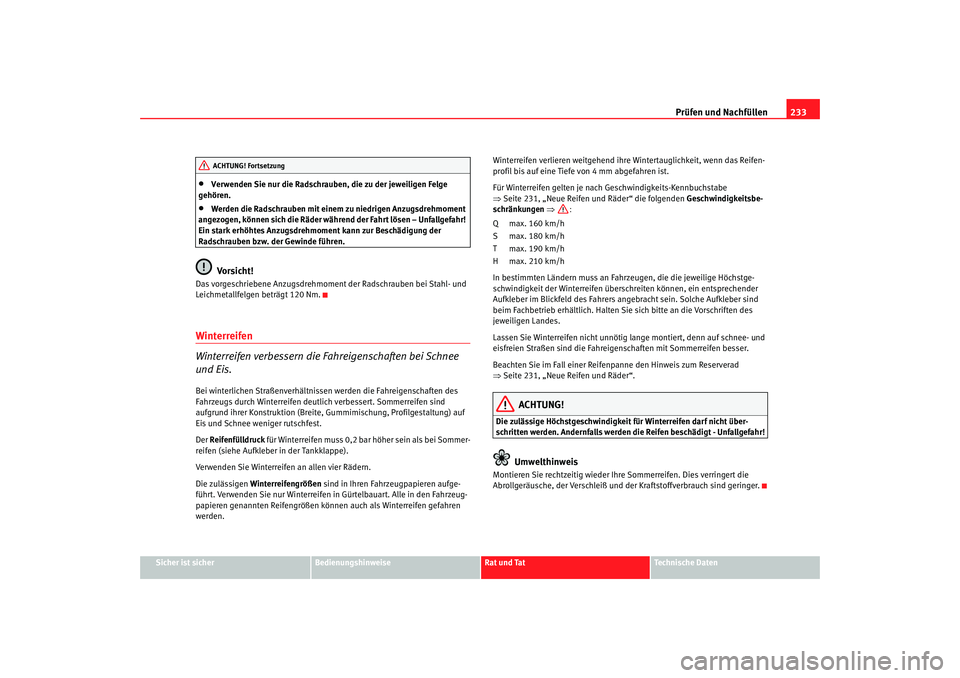

Prüfen und Nachfüllen233
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•
Verwenden Sie nur die Radschrauben, die zu der jeweiligen Felge
gehören.
•
Werden die Radschrauben mit einem zu niedrigen Anzugsdrehmoment
angezogen, können sich die Räder während der Fahrt lösen – Unfallgefahr!
Ein stark erhöhtes Anzugsdrehmoment kann zur Beschädigung der
Radschrauben bzw. der Gewinde führen.Vorsicht!
Das vorgeschriebene Anzugsdrehmoment der Radschrauben bei Stahl- und
Leichmetallfelgen beträgt 120 Nm.Winterreifen
Winterreifen verbessern die Fahreigenschaften bei Schnee
und Eis.Bei winterlichen Straßenverhältnissen werden die Fahreigenschaften des
Fahrzeugs durch Winterreifen deutlich verbessert. Sommerreifen sind
aufgrund ihrer Konstruktion (Breite, Gummimischung, Profilgestaltung) auf
Eis und Schnee weniger rutschfest.
Der Reifenfülldruck für Winterreifen muss 0,2 bar höher sein als bei Sommer-
reifen (siehe Aufkleber in der Tankklappe).
Verwenden Sie Winterreifen an allen vier Rädern.
Die zulässigen Winterreifengrößen sind in Ihren Fahrzeugpapieren aufge-
führt. Verwenden Sie nur Winterreifen in Gürtelbauart. Alle in den Fahrzeug-
papieren genannten Reifengrößen können auch als Winterreifen gefahren
werden. Winterreifen verlieren weitgehend ihre Wintertauglichkeit, wenn das Reifen-
profil bis auf eine Tiefe von 4 mm abgefahren ist.
Für Winterreifen gelten je nach Geschwindigkei
ts-Kennbuchstabe
⇒ Seite 231, „Neue Reifen und Räder“ die folgenden Geschwindigkeitsbe-
schränkungen ⇒ :
Q max. 160 km/h
S max. 180 km/h
T max. 190 km/h
H max. 210 km/h
In bestimmten Ländern muss an Fahrzeugen, die die jeweilige Höchstge-
schwindigkeit der Winterreifen überschreiten können, ein entsprechender
Aufkleber im Blickfeld des Fahrers angebracht sein. Solche Aufkleber sind
beim Fachbetrieb erhältlich. Halten Sie sich bitte an die Vorschriften des
jeweiligen Landes.
Lassen Sie Winterreifen nicht unnötig lange montiert, denn auf schnee- und
eisfreien Straßen sind die Fahrei genschaften mit Sommerreifen besser.
Beachten Sie im Fall einer Reifenpanne den Hinweis zum Reserverad
⇒ Seite 231, „Neue Reifen und Räder“.
ACHTUNG!
Die zulässige Höchstgeschwindigkeit für Winterreifen darf nicht über-
schritten werden. Andernfalls werden die Reifen beschädigt - Unfallgefahr!
Umwelthinweis
Montieren Sie rechtzeitig wieder Ihre Sommerreifen. Dies verringert die
Abrollgeräusche, der Verschleiß und der Kraftstoffverbrauch sind geringer.
ACHTUNG! Fortsetzung
Alrea aleman Seite 233 Fr eitag, 30. September 2005 12:13 12

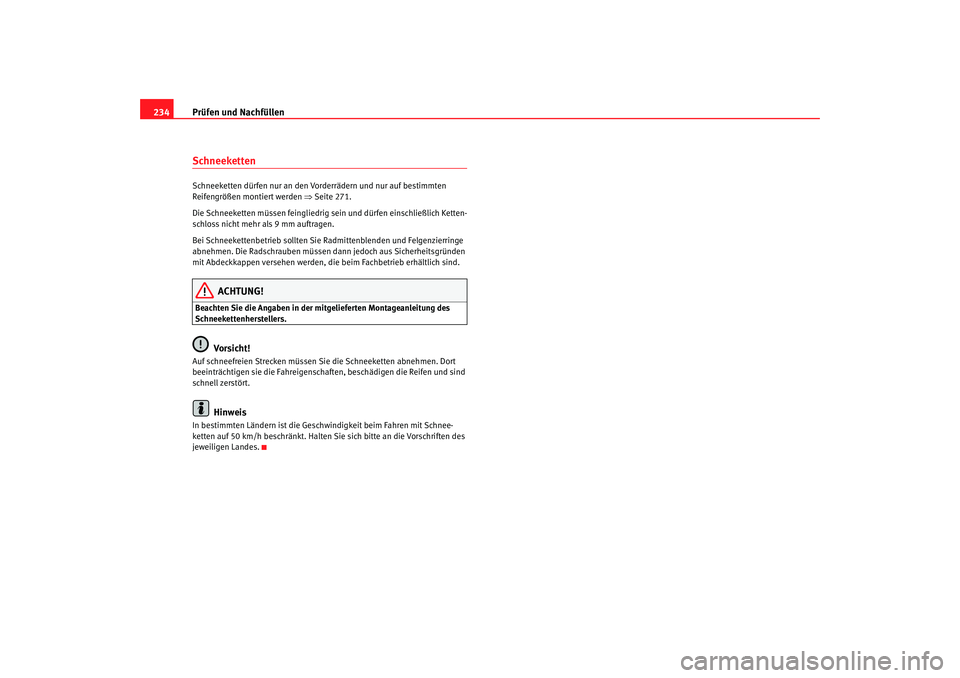

Prüfen und Nachfüllen
234Schneeketten Schneeketten dürfen nur an den Vo rderrädern und nur auf bestimmten
Reifengrößen montiert werden ⇒Seite 271.
Die Schneeketten müssen feingliedrig sei n und dürfen einschließlich Ketten-
schloss nicht mehr als 9 mm auftragen.
Bei Schneekettenbetrieb sollten Sie Ra dmittenblenden und Felgenzierringe
abnehmen. Die Radschrauben müssen dann jedoch aus Sicherheitsgründen
mit Abdeckkappen versehen werden, die beim Fachbetrieb erhältlich sind.
ACHTUNG!
Beachten Sie die Angaben in der mitgelieferten Montageanleitung des
Schneekettenherstellers.
Vorsicht!
Auf schneefreien Strecken müssen Sie die Schneeketten abnehmen. Dort
beeinträchtigen sie die Fa hreigenschaften, beschädigen die Reifen und sind
schnell zerstört.
Hinweis
In bestimmten Ländern ist die Geschwindigkeit beim Fahren mit Schnee-
ketten auf 50 km/h beschrän kt. Halten Sie sich bitte an die Vorschriften des
jeweiligen Landes.
Alrea aleman Seite 234 Fr eitag, 30. September 2005 12:13 12

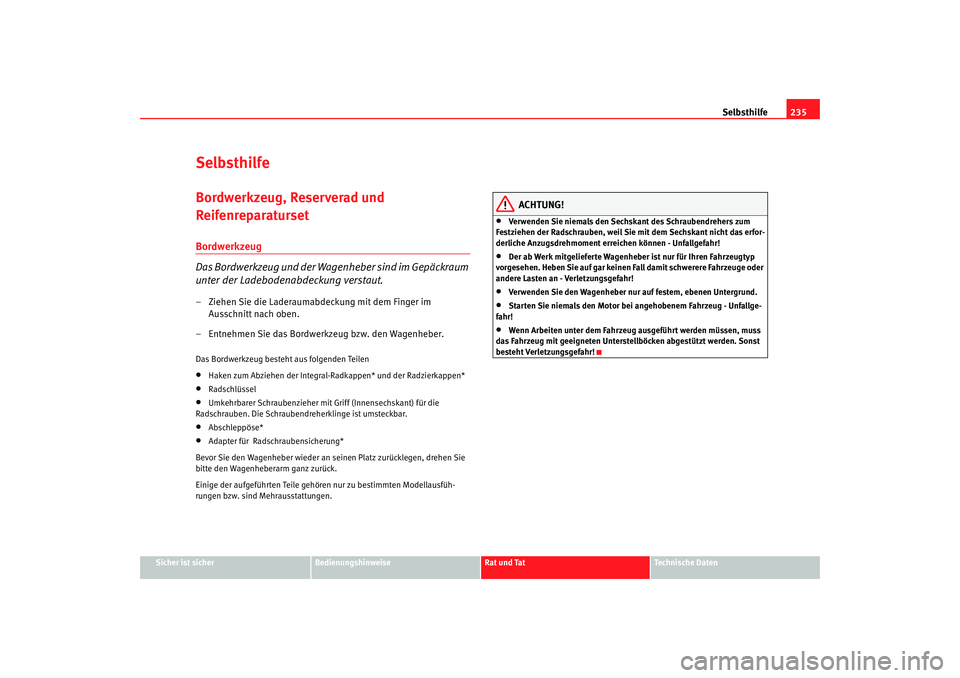

Selbsthilfe235
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
SelbsthilfeBordwerkzeug, Reserverad und
ReifenreparatursetBordwerkzeug
Das Bordwerkzeug und der Wagenheber sind im Gepäckraum
unter der Ladebodenabdeckung verstaut.– Ziehen Sie die Laderaumabdeckung mit dem Finger im
Ausschnitt nach oben.
– Entnehmen Sie das Bordwerkzeug bzw. den Wagenheber.Das Bordwerkzeug besteht aus folgenden Teilen•
Haken zum Abziehen der Integral-Radkappen* und der Radzierkappen*
•
Radschlüssel
•
Umkehrbarer Schraubenzieher mit Griff (Innensechskant) für die
Radschrauben. Die Schraubendreherklinge ist umsteckbar.
•
Abschleppöse*
•
Adapter für Radschraubensicherung*
Bevor Sie den Wagenheber wieder an seinen Platz zurücklegen, drehen Sie
bitte den Wagenheberarm ganz zurück.
Einige der aufgeführten Teile gehö ren nur zu bestimmten Modellausfüh-
rungen bzw. sind Mehrausstattungen.
ACHTUNG!
•
Verwenden Sie niemals den Sechskant des Schraubendrehers zum
Festziehen der Radschrauben, weil Sie mit dem Sechskant nicht das erfor-
derliche Anzugsdrehmoment erreichen können - Unfallgefahr!
•
Der ab Werk mitgelieferte Wagenheber ist nur für Ihren Fahrzeugtyp
vorgesehen. Heben Sie auf gar keinen Fall damit schwerere Fahrzeuge oder
andere Lasten an - Verletzungsgefahr!
•
Verwenden Sie den Wagenheber nur auf festem, ebenen Untergrund.
•
Starten Sie niemals den Motor bei angehobenem Fahrzeug - Unfallge-
fahr!
•
Wenn Arbeiten unter dem Fahrzeug ausgeführt werden müssen, muss
das Fahrzeug mit geeigneten Unterstellböcken abgestützt werden. Sonst
besteht Verletzungsgefahr!
Alrea aleman Seite 235 Fr eitag, 30. September 2005 12:13 12

Selbsthilfe
236Platzsparendes Reserverad (Notrad)
Das platzsparende Reserverad (Notrad) ist nur für den kurz-
zeitigen Einsatz bestimmt.Das Notrad befindet sich unter dem Ladeboden im Gepäckraum und ist mit
einem Rändelrad befestigt.
Verwendung des Notrades
Das Notrad ist nur für den Notfall bis zum Erreichen einer Werkstatt gedacht.
Ersetzen Sie es deshalb so schnell wie möglich durch ein Normalrad.
Für die Verwendung des Notrades bestehen bestimmte Einschränkungen.
Das Notrad wurde speziell für Ihr Fahrzeug konstruiert und darf daher nicht
mit dem Notrad eines anderen Fahrzeugs vertauscht werden.
Auf die Felge des Notrades darf kein Normal- oder Winterreifen montiert
werden. Schneeketten
Aus technischen Gründen ist die Ve
rwendung von Schneeketten auf dem
Notrad nicht gestattet .
Falls Sie jedoch mit Schneeketten fahren müssen und eine Reifenpanne an
einem Vorderrad haben, so montieren Sie bitt e das Notrad anstelle eines
Hinterrades. Das freiwerdende Hinterrad versehen Sie dann mit Schnee-
ketten und montieren es anste lle des defekten Vorderrades.
ACHTUNG!
•
Nach Montage des Notrades muss der Reifenfülldruck so schnell wie
möglich geprüft werden. Der Reifenfülldruck für das Notrad beträgt 4,2 bar.
Andernfalls besteht Unfallgefahr!
•
Fahren Sie nicht schneller als 80 km/h – Unfallgefahr!
•
Vermeiden Sie Vollgasbeschleunigungen, starkes Bremsen und rasante
Kurvenfahrten - Unfallgefahr!
•
Fahren Sie niemals mit mehr als einem Notrad - Unfallgefahr!
•
Auf die Felge des Notrades darf kein Normal- oder Winterreifen montiert
werden.
Reifenreparaturset
Sie finden das Reifenreparaturset unter dem Ladeboden im
Gepäckraum.Für den Fall einer Reifenpanne ist Ihr Fahrzeug mit dem Tire-Mobility-System
„Reifenreparaturset “ ausgestattet
Das Reifenreparaturset besteht aus eine m Dichtungsmittel für die Reparatur
der Reifenpanne und aus einem Kompressor zur Erzeugung des für den
Reifen erforderlichen Fülldrucks. Damit können bis zu 4 mm große Reifenbe-
schädigungen durch Fremdkörper zuverlässig abgedichtet werden.
Abb. 164 Gepäckraum.
Zugang zum Reserverad
Alrea aleman Seite 236 Fr eitag, 30. September 2005 12:13 12

Selbsthilfe237
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

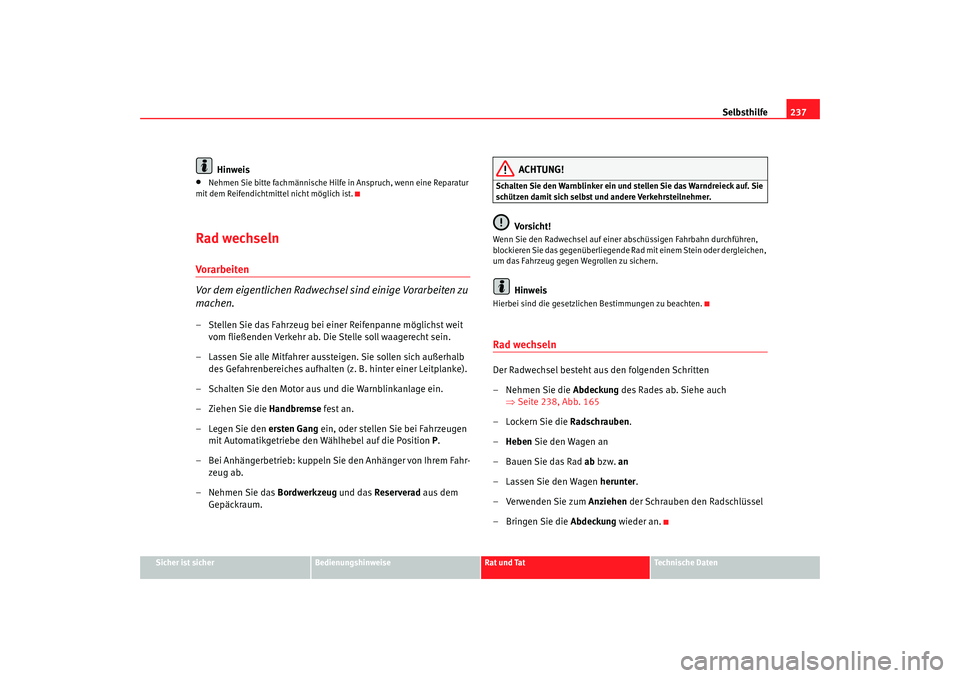

Hinweis
•
Nehmen Sie bitte fachmännische Hilfe in Anspruch, wenn eine Reparatur
mit dem Reifendichtmittel nicht möglich ist.
Rad wechselnVo rarbeiten
Vor dem eigentlichen Radwechsel sind einige Vorarbeiten zu
machen.– Stellen Sie das Fahrzeug bei einer Reifenpanne möglichst weit vom fließenden Verkehr ab. Die Stelle soll waagerecht sein.
– Lassen Sie alle Mitfahrer aussteigen. Sie sollen sich außerhalb des Gefahrenbereiches aufhalten (z. B. hinter einer Leitplanke).
– Schalten Sie den Motor aus und die Warnblinkanlage ein.
– Ziehen Sie die Handbremse fest an.
– Legen Sie den ersten Gang ein, oder stellen Sie bei Fahrzeugen
mit Automatikgetriebe den Wählhebel auf die Position P.
– Bei Anhängerbetrieb: kuppeln Sie den Anhänger von Ihrem Fahr- zeug ab.
– Nehmen Sie das Bordwerkzeug und das Reserverad aus dem
Gepäckraum.
ACHTUNG!
Schalten Sie den Warnblinker ein und stellen Sie das Warndreieck auf. Sie
schützen damit sich selbst und andere Verkehrsteilnehmer.
Vorsicht!
Wenn Sie den Radwechsel auf einer ab schüssigen Fahrbahn durchführen,
blockieren Sie das gegenüberliegende Rad mit einem Stein oder dergleichen,
um das Fahrzeug gegen Wegrollen zu sichern.
Hinweis
Hierbei sind die gesetzlichen Bestimmungen zu beachten.Rad wechselnDer Radwechsel besteht aus den folgenden Schritten
– Nehmen Sie die Abdeckung des Rades ab. Siehe auch
⇒ Seite 238, Abb. 165
–Lockern Sie die Radschrauben.
– Heben Sie den Wagen an
– Bauen Sie das Rad ab bzw. an
– Lassen Sie den Wagen herunter.
– Verwenden Sie zum Anziehen der Schrauben den Radschlüssel
– Bringen Sie die Abdeckung wieder an.
Alrea aleman Seite 237 Fr eitag, 30. September 2005 12:13 12

Selbsthilfe
238Nachträgliche Arbeiten
Nach dem eigentlichen Radwechsel fallen einige Nachar-
beiten an.– Verstauen Sie das Bordwerkzeug an seinem Platz.
– Verstauen und befestigen Sie das ausgewechselte Rad im
Gepäckraum.
– Prüfen Sie den Reifendruck des montierten Rades sobald als möglich.
– Lassen Sie das Anzugsdrehmoment der Radschrauben sobald als möglich mit einem Drehmomentschlüssel prüfen. Es muss
120 Nm betragen.
Hinweis•
Wenn Sie beim Radwechsel festgestellt haben, dass Radschrauben korro-
diert und schwergängig sind, müssen die Schrauben vor dem Prüfen des
Anzugsdrehmoments erneuert werden.
•
Fahren Sie bis zur Prüfung des Anzu gsdrehmoments vorsichtshalber nur
mit mäßiger Geschwindigkeit.
Radblenden
Die Radzierkappen müssen ab genommen werden, um an die
Radschrauben heranzukommen.Demontieren
– Setzen Sie den Abziehhaken des Werkzeugsets in der dazu
vorgesehenen Öffnung in einem der Schraubendeckel des Radn-
abendeckels an ⇒ Abb. 165.
–Ziehen Sie die Radzierkappe ab.
Abb. 165 Radwechsel:
Radzierkappe abziehen
Alrea aleman Seite 238 Freitag, 30. September 2005 12:13 12
