2006 Hyundai H-1 (Grand Starex) lock

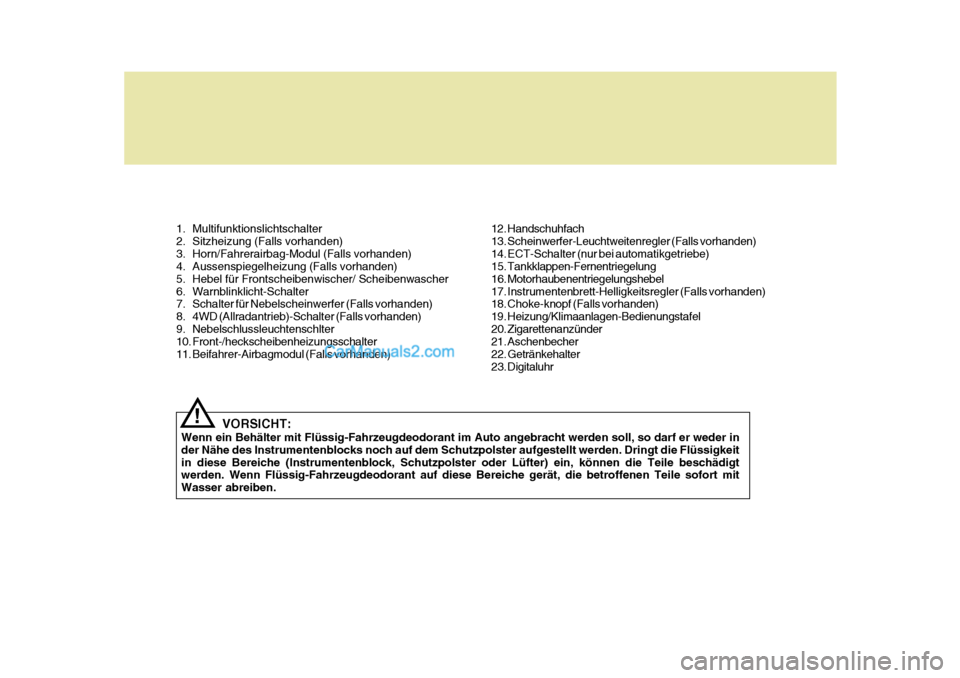

1. Multifunktionslichtschalter
2. Sitzheizung (Falls vorhanden)
3. Horn/Fahrerairbag-Modul (Falls vorhanden)
4. Aussenspiegelheizung (Falls vorhanden)
5. Hebel für Frontscheibenwischer/ Scheibenwascher
6. Warnblinklicht-Schalter
7. Schalter für Nebelscheinwerfer (Falls vorhanden)
8. 4WD (Allradantrieb)-Schalter (Falls vorhanden)
9. Nebelschlussleuchtenschlter
10. Front-/heckscheibenheizungsschalter
11. Beifahrer-Airbagmodul (Falls vorhanden)12. Handschuhfach
13. Scheinwerfer-Leuchtweitenregler (Falls vorhanden)
14. ECT-Schalter (nur bei automatikgetriebe)
15. Tankklappen-Fernentriegelung
16. Motorhaubenentriegelungshebel
17. Instrumentenbrett-Helligkeitsregler (Falls vorhanden)
18. Choke-knopf (Falls vorhanden)
19. Heizung/Klimaanlagen-Bedienungstafel
20. Zigarettenanzünder
21. Aschenbecher
22. Getränkehalter
23. Digitaluhr
VORSICHT:
Wenn ein Behälter mit Flüssig-Fahrzeugdeodorant im Auto angebracht werden soll, so darf er weder inder Nähe des Instrumentenblocks noch auf dem Schutzpolster aufgestellt werden. Dringt die Flüssigkeitin diese Bereiche (Instrumentenblock, Schutzpolster oder Lüfter) ein, können die Teile beschädigt werden. Wenn Flüssig-Fahrzeugdeodorant auf diese Bereiche gerät, die betroffenen Teile sofort mit Wasser abreiben.
!

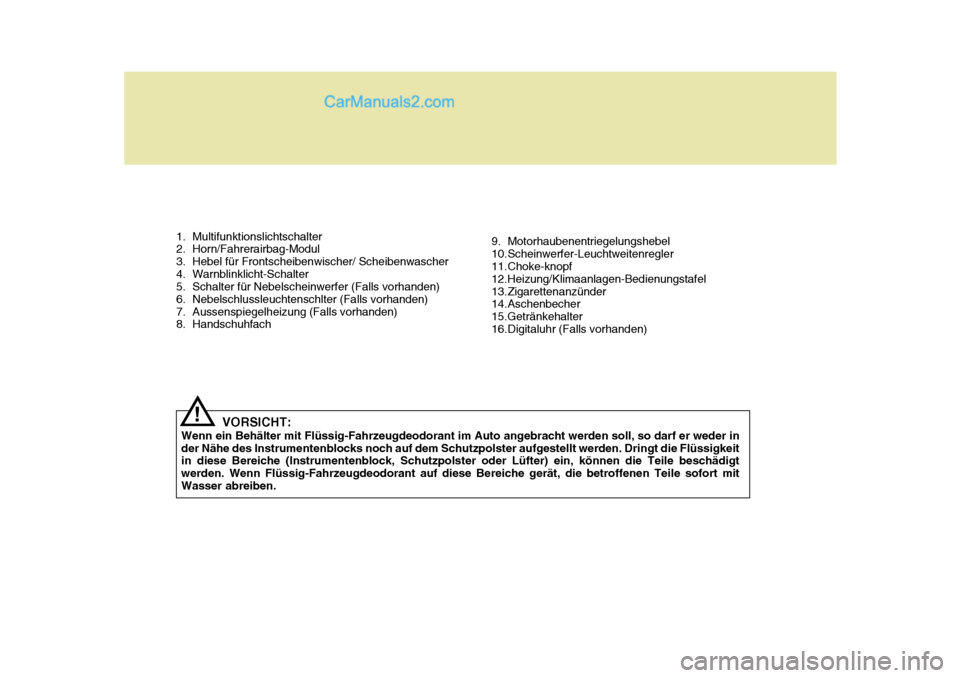

1. Multifunktionslichtschalter
2. Horn/Fahrerairbag-Modul
3. Hebel für Frontscheibenwischer/ Scheibenwascher
4. Warnblinklicht-Schalter
5. Schalter für Nebelscheinwerfer (Falls vorhanden)
6. Nebelschlussleuchtenschlter (Falls vorhanden)
7. Aussenspiegelheizung (Falls vorhanden)
8. Handschuhfach9. Motorhaubenentriegelungshebel
10.Scheinwerfer-Leuchtweitenregler
11.Choke-knopf
12.Heizung/Klimaanlagen-Bedienungstafel
13.Zigarettenanzünder
14.Aschenbecher 15.Getränkehalter
16.Digitaluhr (Falls vorhanden)
VORSICHT:
Wenn ein Behälter mit Flüssig-Fahrzeugdeodorant im Auto angebracht werden soll, so darf er weder inder Nähe des Instrumentenblocks noch auf dem Schutzpolster aufgestellt werden. Dringt die Flüssigkeit in diese Bereiche (Instrumentenblock, Schutzpolster oder Lüfter) ein, können die Teile beschädigt werden. Wenn Flüssig-Fahrzeugdeodorant auf diese Bereiche gerät, die betroffenen Teile sofort mitWasser abreiben.
!

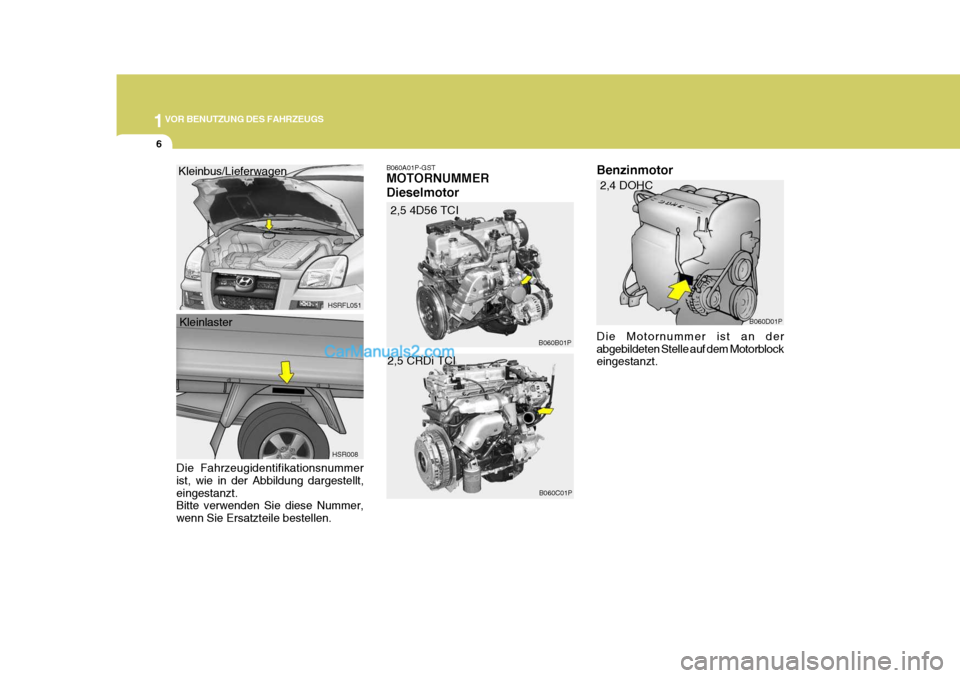

1VOR BENUTZUNG DES FAHRZEUGS
6
HSRFL051
HSR008
Kleinbus/Lieferwagen
Kleinlaster B060A01P-GST MOTORNUMMER Dieselmotor
Die Motornummer ist an der abgebildeten Stelle auf dem Motorblock eingestanzt.
B060B01P
2,5 4D56 TCI
B060C01P
2,5 CRDi TCI Benzinmotor
B060D01P
2,4 DOHC
Die Fahrzeugidentifikationsnummer ist, wie in der Abbildung dargestellt,eingestanzt. Bitte verwenden Sie diese Nummer, wenn Sie Ersatzteile bestellen.

1
VOR BENUTZUNG DES FAHRZEUGS
19
B070F03A-GST Schlüsselloses Türöffnungs- system (Falls vorhanden) Verriegeln der Türen
1. Alle Türen schließen.
2. Die Taste auf der Fernbedienung drücken.
3. Alle Türen werden gleichzeitig
verriegelt, die Blinker blinken einmalauf, um anzuzeigen, daß das Sys- tem scharfgemacht ist.
Entriegeln der Türen
1. Die Taste auf der Fernbedienung nochmals drücken, nachdem alle Türen verriegelt worden sind.
2. Alle Türen werden gleichzeitig
entriegelt, die Blinker blinkenzweimal auf, um anzuzeigen, daß das System entschärft ist.
HINWEIS:
o Die Fernbedienung ist unter den folgenden Bedingungen ohne Funktion: B070E01P-GST Auswechslung der Batterie Wenn die Batterie des Senders nur noch eine schwache Ladung aufweist,muß zum Verriegeln oder Entriegeln der Türen die Taste möglicherweise mehrmals betätigt werden, und dieLED leuchtet nicht. Die Batterie muß dann so schnell wie möglich ausgewechselt werden.
- Der Zündschlüssel steckt im
Zündschloss.
- Die maximale Senderreichweite (ca. 10 m) ist überschritten.
- Die Senderbatterie ist entladen.
- Andere Fahrzeuge oder Objekte blockieren das Signal.
- Es herrschen extrem niedrige Außentemperaturen.
- Der Sender befindet sich in der
Nähe eines Radio- oderFlughafen-senders, der die Frequenzen des Handsenders (433 Mhz) überla-gern kann.
Wenn der Handsender nicht ordnungsgemäß funktioniert, entriegeln und verriegeln Sie die Türmit dem Fahrzeugschlüssel. Wenn Sie Probleme mit Ihrem Handsender haben, wenden Sie sich an einenautorisierten Hyundai-Händler.
o Lassen Sie weder Wasser noch andere Flüssigkeiten an den Handsender gelangen. Wenn der Handsender durch Eintritt von Wasser oder anderenFlüssigkeiten ausfällt, unterliegt dies nicht der Fahrzeuggarantie.

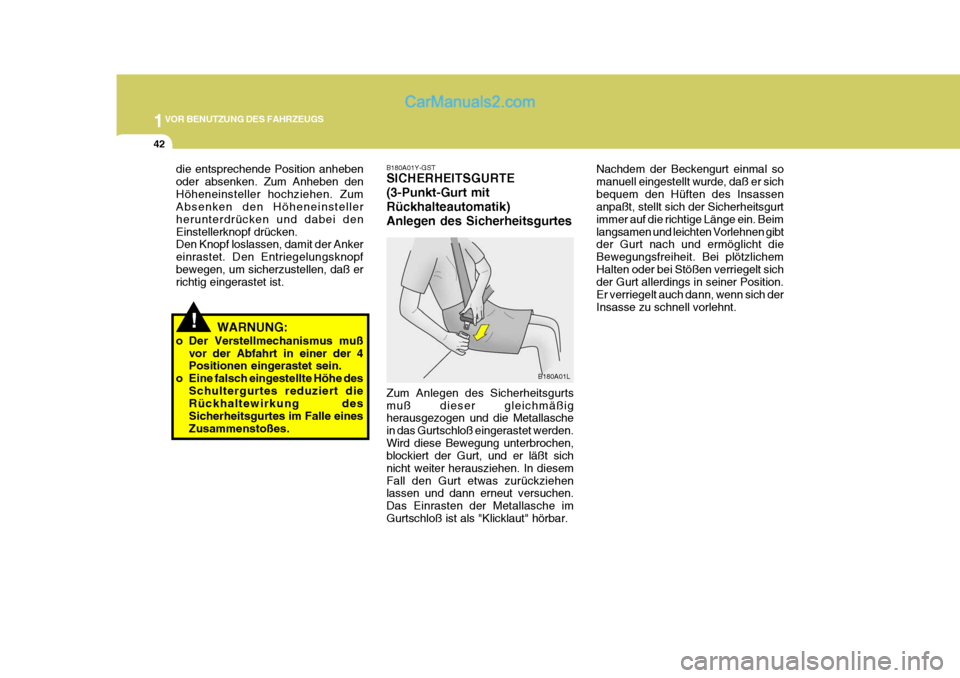

1VOR BENUTZUNG DES FAHRZEUGS
42
!
die entsprechende Position anheben oder absenken. Zum Anheben denHöheneinsteller hochziehen. Zum Absenken den Höheneinsteller herunterdrücken und dabei denEinstellerknopf drücken. Den Knopf loslassen, damit der Anker einrastet. Den Entriegelungsknopfbewegen, um sicherzustellen, daß er richtig eingerastet ist. B180A01Y-GST SICHERHEITSGURTE (3-Punkt-Gurt mitRückhalteautomatik)Anlegen des Sicherheitsgurtes Zum Anlegen des Sicherheitsgurts muß dieser gleichmäßig herausgezogen und die Metallasche in das Gurtschloß eingerastet werden.Wird diese Bewegung unterbrochen, blockiert der Gurt, und er läßt sich nicht weiter herausziehen. In diesemFall den Gurt etwas zurückziehen lassen und dann erneut versuchen. Das Einrasten der Metallasche imGurtschloß ist als "Klicklaut" hörbar.B180A01L
WARNUNG:
o Der Verstellmechanismus muß vor der Abfahrt in einer der 4 Positionen eingerastet sein.
o Eine falsch eingestellte Höhe des Schultergurtes reduziert dieRückhaltewirkung des Sicherheitsgurtes im Falle einesZusammenstoßes. Nachdem der Beckengurt einmal somanuell eingestellt wurde, daß er sichbequem den Hüften des Insassen anpaßt, stellt sich der Sicherheitsgurt immer auf die richtige Länge ein. Beimlangsamen und leichten Vorlehnen gibt der Gurt nach und ermöglicht die Bewegungsfreiheit. Bei plötzlichemHalten oder bei Stößen verriegelt sich der Gurt allerdings in seiner Position. Er verriegelt auch dann, wenn sich derInsasse zu schnell vorlehnt.

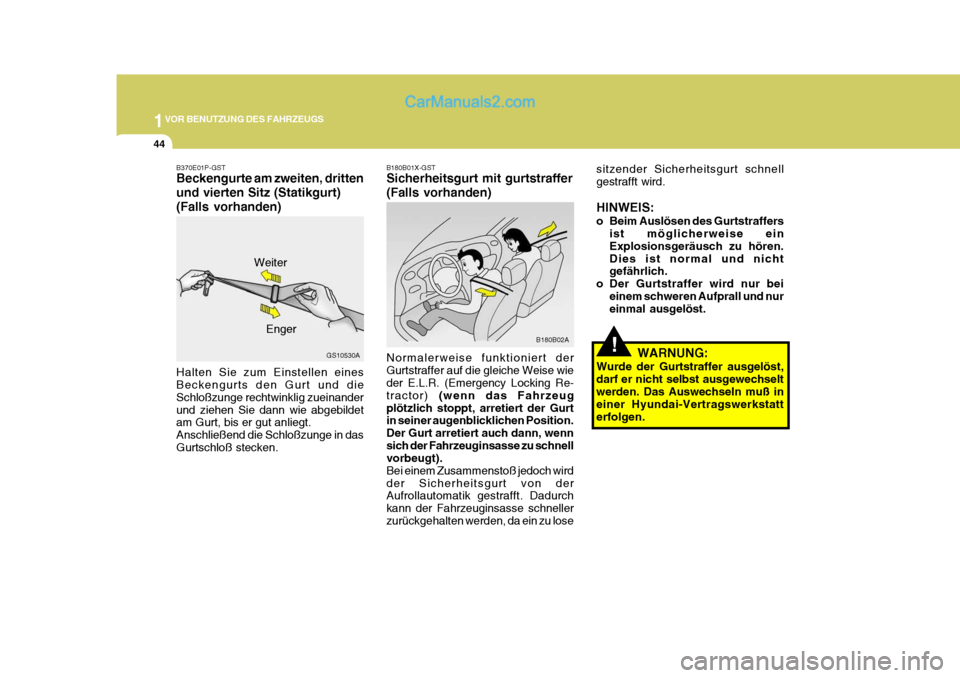

1VOR BENUTZUNG DES FAHRZEUGS
44
B180B01X-GST Sicherheitsgurt mit gurtstraffer (Falls vorhanden) Normalerweise funktioniert der Gurtstraffer auf die gleiche Weise wie der E.L.R. (Emergency Locking Re- tractor)
(wenn das Fahrzeug
plötzlich stoppt, arretiert der Gurt in seiner augenblicklichen Position. Der Gurt arretiert auch dann, wennsich der Fahrzeuginsasse zu schnell vorbeugt). Bei einem Zusammenstoß jedoch wirdder Sicherheitsgurt von der Aufrollautomatik gestrafft. Dadurch kann der Fahrzeuginsasse schnellerzurückgehalten werden, da ein zu lose B180B02A
B370E01P-GST Beckengurte am zweiten, dritten und vierten Sitz (Statikgurt)(Falls vorhanden) Halten Sie zum Einstellen eines Beckengurts den Gurt und die Schloßzunge rechtwinklig zueinanderund ziehen Sie dann wie abgebildet am Gurt, bis er gut anliegt. Anschließend die Schloßzunge in dasGurtschloß stecken. Weiter
GS10530A
Enger
!
sitzender Sicherheitsgurt schnell gestrafft wird. HINWEIS:
o Beim Auslösen des Gurtstraffers
ist möglicherweise ein Explosionsgeräusch zu hören.Dies ist normal und nicht gefährlich.
o Der Gurtstraffer wird nur bei einem schweren Aufprall und nureinmal ausgelöst.
WARNUNG:
Wurde der Gurtstraffer ausgelöst, darf er nicht selbst ausgewechselt werden. Das Auswechseln muß in einer Hyundai-Vertragswerkstatterfolgen.

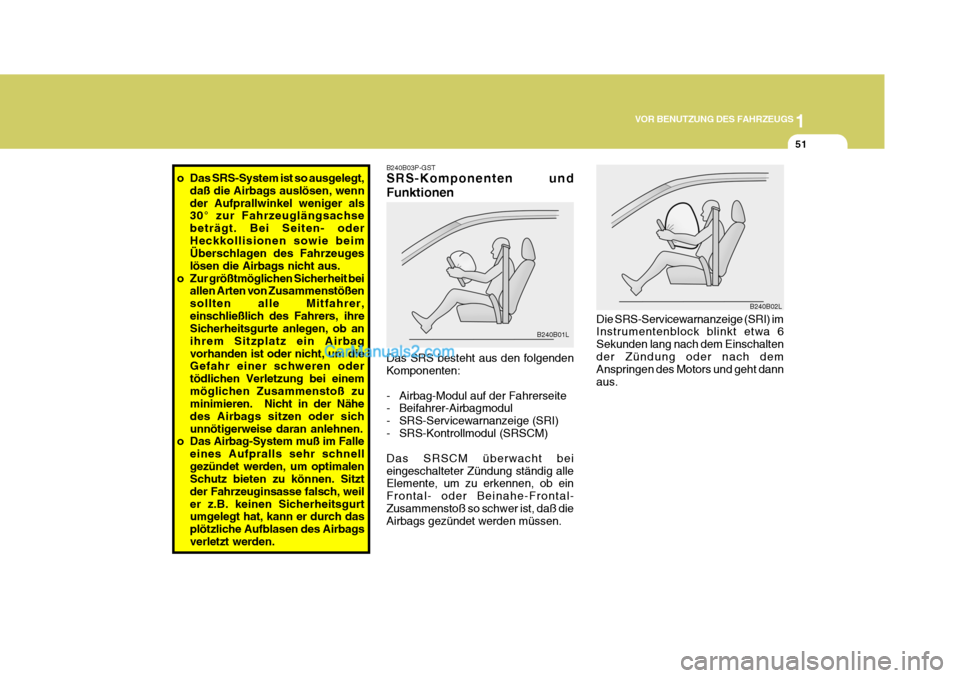

1
VOR BENUTZUNG DES FAHRZEUGS
51
o Das SRS-System ist so ausgelegt,
daß die Airbags auslösen, wenn der Aufprallwinkel weniger als 30° zur Fahrzeuglängsachse beträgt. Bei Seiten- oderHeckkollisionen sowie beim Überschlagen des Fahrzeuges lösen die Airbags nicht aus.
o Zur größtmöglichen Sicherheit bei allen Arten von Zusammenstößensollten alle Mitfahrer,einschließlich des Fahrers, ihre Sicherheitsgurte anlegen, ob an ihrem Sitzplatz ein Airbagvorhanden ist oder nicht, um die Gefahr einer schweren oder tödlichen Verletzung bei einemmöglichen Zusammenstoß zu minimieren. Nicht in der Nähe des Airbags sitzen oder sichunnötigerweise daran anlehnen.
o Das Airbag-System muß im Falle
eines Aufpralls sehr schnellgezündet werden, um optimalen Schutz bieten zu können. Sitzt der Fahrzeuginsasse falsch, weiler z.B. keinen Sicherheitsgurt umgelegt hat, kann er durch das plötzliche Aufblasen des Airbagsverletzt werden.
Die SRS-Servicewarnanzeige (SRI) im Instrumentenblock blinkt etwa 6 Sekunden lang nach dem Einschaltender Zündung oder nach dem Anspringen des Motors und geht dann aus. B240B02L
B240B03P-GST SRS-Komponenten und Funktionen Das SRS besteht aus den folgenden Komponenten:
- Airbag-Modul auf der Fahrerseite
- Beifahrer-Airbagmodul
- SRS-Servicewarnanzeige (SRI)
- SRS-Kontrollmodul (SRSCM) Das SRSCM überwacht bei eingeschalteter Zündung ständig alle Elemente, um zu erkennen, ob ein Frontal- oder Beinahe-Frontal-Zusammenstoß so schwer ist, daß die Airbags gezündet werden müssen.B240B01L

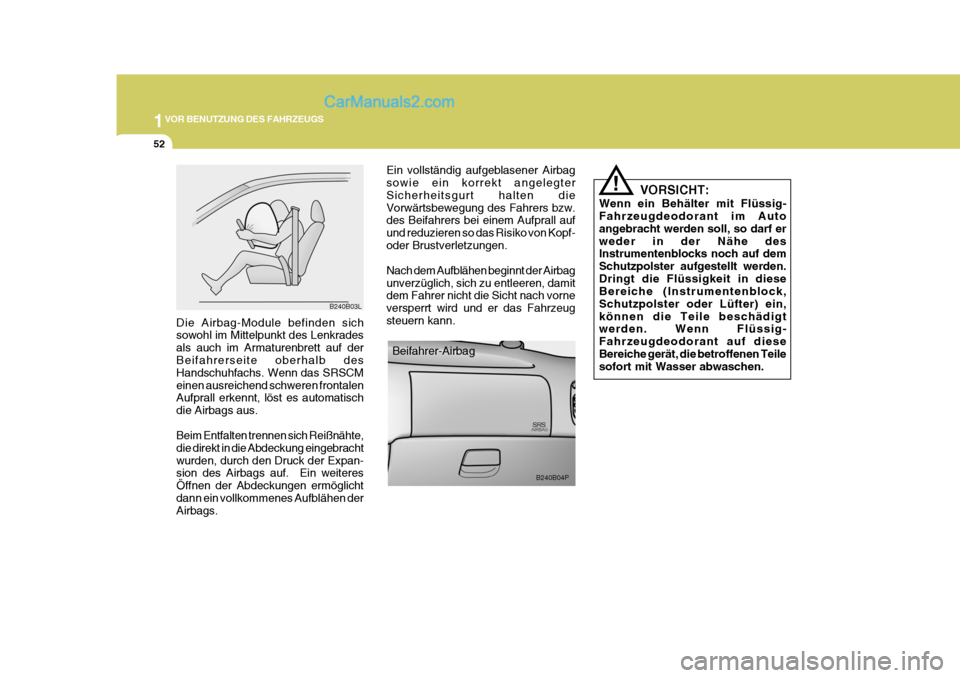

1VOR BENUTZUNG DES FAHRZEUGS
52
Die Airbag-Module befinden sich sowohl im Mittelpunkt des Lenkrades als auch im Armaturenbrett auf der Beifahrerseite oberhalb des Handschuhfachs. Wenn das SRSCMeinen ausreichend schweren frontalen Aufprall erkennt, löst es automatisch die Airbags aus. Beim Entfalten trennen sich Reißnähte, die direkt in die Abdeckung eingebrachtwurden, durch den Druck der Expan- sion des Airbags auf. Ein weiteres Öffnen der Abdeckungen ermöglichtdann ein vollkommenes Aufblähen der Airbags. VORSICHT:
Wenn ein Behälter mit Flüssig-Fahrzeugdeodorant im Auto angebracht werden soll, so darf erweder in der Nähe des Instrumentenblocks noch auf dem Schutzpolster aufgestellt werden.Dringt die Flüssigkeit in diese Bereiche (Instrumentenblock, Schutzpolster oder Lüfter) ein,können die Teile beschädigt werden. Wenn Flüssig- Fahrzeugdeodorant auf dieseBereiche gerät, die betroffenen Teile sofort mit Wasser abwaschen.
!
Beifahrer-Airbag B240B04P
B240B03LEin vollständig aufgeblasener Airbag sowie ein korrekt angelegter Sicherheitsgurt halten dieVorwärtsbewegung des Fahrers bzw. des Beifahrers bei einem Aufprall auf und reduzieren so das Risiko von Kopf-oder Brustverletzungen. Nach dem Aufblähen beginnt der Airbag unverzüglich, sich zu entleeren, damit dem Fahrer nicht die Sicht nach vorne versperrt wird und er das Fahrzeugsteuern kann.
