CORROSION PREVENTION AND APPEARANCE CARE
27
4
SELBSTHILFE
27

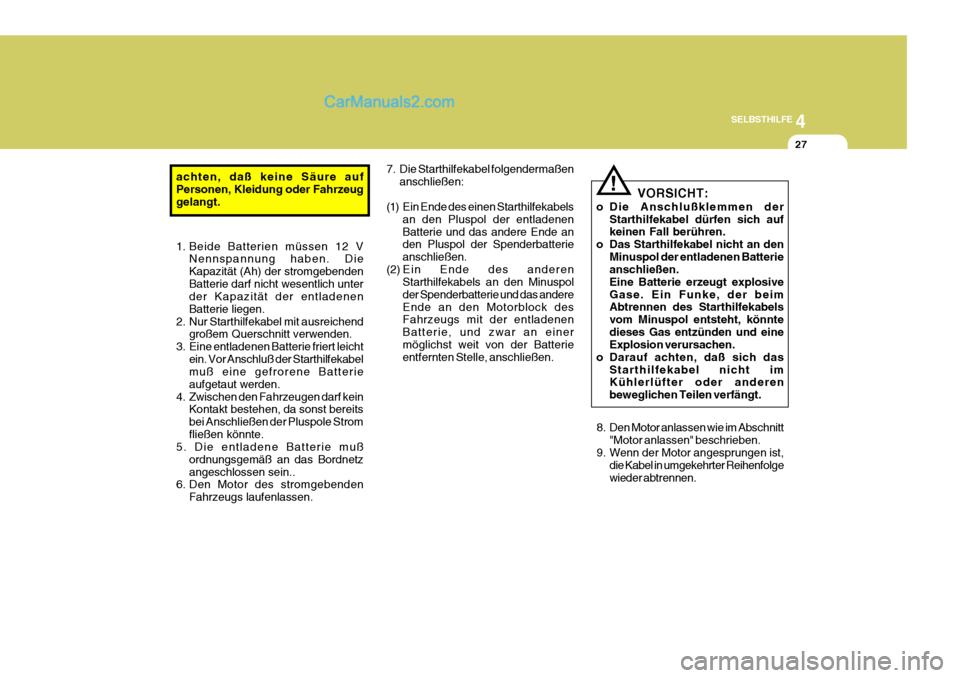

VORSICHT:
o Die Anschlußklemmen der Starthilfekabel dürfen sich auf keinen Fall berühren.
o Das Starthilfekabel nicht an den Minuspol der entladenen Batterieanschließen. Eine Batterie erzeugt explosiveGase. Ein Funke, der beim Abtrennen des Starthilfekabels vom Minuspol entsteht, könntedieses Gas entzünden und eine Explosion verursachen.
o Darauf achten, daß sich das
Starthilfekabel nicht imKühlerlüfter oder anderen beweglichen Teilen verfängt.
!
7. Die Starthilfekabel folgendermaßen
anschließen:
(1) Ein Ende des einen Starthilfekabels an den Pluspol der entladenen Batterie und das andere Ende an den Pluspol der Spenderbatterie anschließen.
(2) Ein Ende des anderen Starthilfekabels an den Minuspolder Spenderbatterie und das andereEnde an den Motorblock des Fahrzeugs mit der entladenen Batterie, und zwar an einermöglichst weit von der Batterie entfernten Stelle, anschließen.
8. Den Motor anlassen wie im Abschnitt"Motor anlassen" beschrieben.
9. Wenn der Motor angesprungen ist,
die Kabel in umgekehrter Reihenfolge wieder abtrennen.achten, daß keine Säure auf Personen, Kleidung oder Fahrzeug gelangt.
1. Beide Batterien müssen 12 VNennspannung haben. Die Kapazität (Ah) der stromgebendenBatterie darf nicht wesentlich unter der Kapazität der entladenen Batterie liegen.
2. Nur Starthilfekabel mit ausreichend großem Querschnitt verwenden.
3. Eine entladenen Batterie friert leicht ein. Vor Anschluß der Starthilfekabel muß eine gefrorene Batterie aufgetaut werden.
4. Zwischen den Fahrzeugen darf kein Kontakt bestehen, da sonst bereitsbei Anschließen der Pluspole Stromfließen könnte.
5. Die entladene Batterie muß
ordnungsgemäß an das Bordnetzangeschlossen sein..
6. Den Motor des stromgebenden
Fahrzeugs laufenlassen.

4
CORROSION PREVENTION AND APPEARANCE CARE
43
4
SELBSTHILFE
43BESCHREIBUNG DER SICHERUNGSTAFEL
G200B01P-GST KLEINBUS/LIEFERWAGEN Motorraum(Dieselmotor)
G200A01P
HINWEIS: Die Beschreibung der Sicherungstafel in diesem Handbuch gilt möglicherweise nicht uneingeschränkt für Ihr Fahrzeug. Die Information entspricht dem Zustand zur Zeit der Drucklegung. Wenn der Sicherungskasten überprüft wird, kontrollieren Sie den Aufkleber auf dem Sicherungskasten. SICHERU-
NGSWERT
120A80A 30A30A30A40A30A 40A30A 30A 40A 50A
15A/20A
10A30A10A 10A 10A15A 10A 10A15A GESCHÜTZTE BAUTEILE
Generator
Glühkerzenrelais, Vorglühsteuermodul (D4BB)
ABS-Steuermodul
Gebläserelais
Hinteres Gebläserelais
Sicherung 16, 25, 26
Kondensatorlüfterhauptrelais, Kondensatorlüfterrelais (NIEDRIG)
Zündschalter, Generator, Anlasserrelais, COMP.-Sicherung,
I/C FAN-Sicherung, ECU-Sicherung
ABS-Steuermodul
Fensterheberrelais, Sirenenrelais
Schlußleuchtenrelais, Scheinwerferrelais
Nebelscheinwerferrelais, Hupenrelais, Netzstecker
Ladeluftkühlerrelais, Lufttemperaturschalter/Windschutzscheiben-Defroster
Klimaanlagenkompressorrelais
Motorstromrelais (D4CB), Motorsteuerrelais, Kraftstoffpumpenrelais (Benzin)
Beleuchtung, Kombileuchte hinten links, linke Kennzeichenbeleuchtung
Beleuchtung, Kombileuchte hinten rechts, rechte Kennzeichenbeleuchtung
Linke/rechte Hupe
Nebelscheinwerferschalter, linke/rechte Nebelscheinwerferlampe
Linker Scheinwerfer
Rechter Scheinwerfer, Instrumentenblock
Warnblinkerrelais, Sicherung 23, 24
ALT
GLOW ABS
FR HTR
RR HTR DEF.
C/FAN
IGN
ABS P/W
TAIL
BATT
I/C FAN/FR HTD COMP.
ECU
T/LP(LH) T/LP(LH) HORN
FOG
H/LP(LH)
H/LP(RH)
SCHME-
LZGLIED
SICHE-
RUNGS
BESCHREIBUNG
NETZSTECKER

44SELBSTHILFE
44

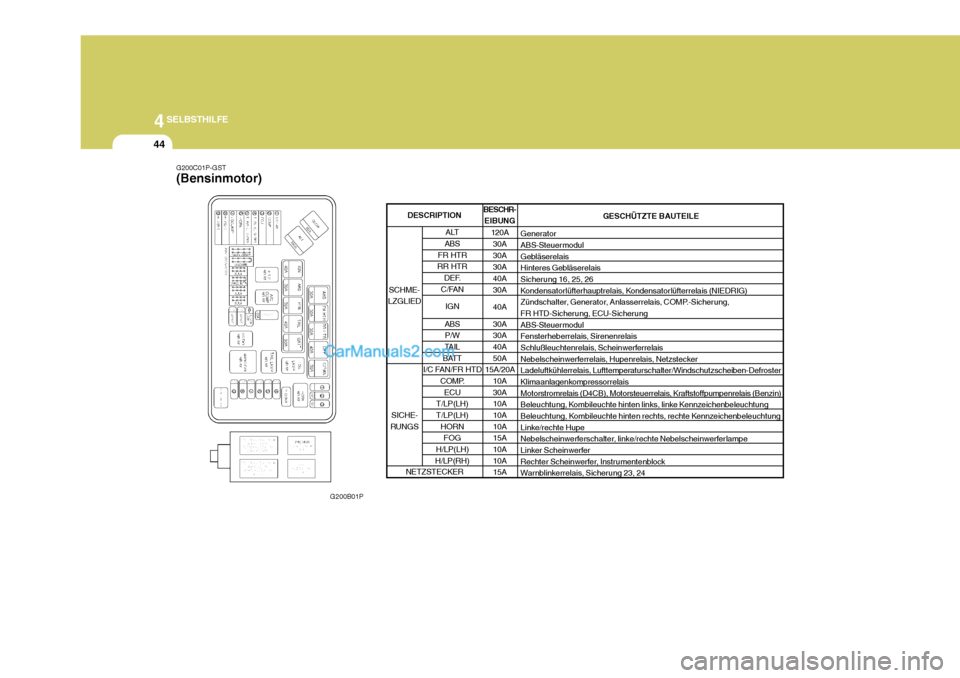

G200C01P-GST (Bensinmotor)
G200B01PBESCHR-
EIBUNG
120A30A 30A30A40A30A 40A30A 30A 40A 50A
15A/20A
10A30A10A 10A 10A15A 10A 10A15A GESCHÜTZTE BAUTEILE
Generator
ABS-Steuermodul
Gebläserelais
Hinteres Gebläserelais
Sicherung 16, 25, 26
Kondensatorlüfterhauptrelais, Kondensatorlüfterrelais (NIEDRIG)
Zündschalter, Generator, Anlasserrelais, COMP.-Sicherung,
FR HTD-Sicherung, ECU-Sicherung
ABS-Steuermodul
Fensterheberrelais, Sirenenrelais
Schlußleuchtenrelais, Scheinwerferrelais
Nebelscheinwerferrelais, Hupenrelais, Netzstecker
Ladeluftkühlerrelais, Lufttemperaturschalter/Windschutzscheiben-Defroster
Klimaanlagenkompressorrelais
Motorstromrelais (D4CB), Motorsteuerrelais, Kraftstoffpumpenrelais (Benzin)
Beleuchtung, Kombileuchte hinten links, linke Kennzeichenbeleuchtung
Beleuchtung, Kombileuchte hinten rechts, rechte Kennzeichenbeleuchtung
Linke/rechte Hupe
Nebelscheinwerferschalter, linke/rechte Nebelscheinwerferlampe
Linker Scheinwerfer
Rechter Scheinwerfer, Instrumentenblock
Warnblinkerrelais, Sicherung 23, 24
ALT
ABS
FR HTR
RR HTR
DEF.
C/FAN
IGN
ABS P/W
TAIL
BATT
I/C FAN/FR HTD
COMP.ECU
T/LP(LH) T/LP(LH) HORNFOG
H/LP(LH)
H/LP(RH)
SCHME-
LZGLIED
SICHE-
RUNGS
DESCRIPTION
NETZSTECKER

4
CORROSION PREVENTION AND APPEARANCE CARE
45
4
SELBSTHILFE
45

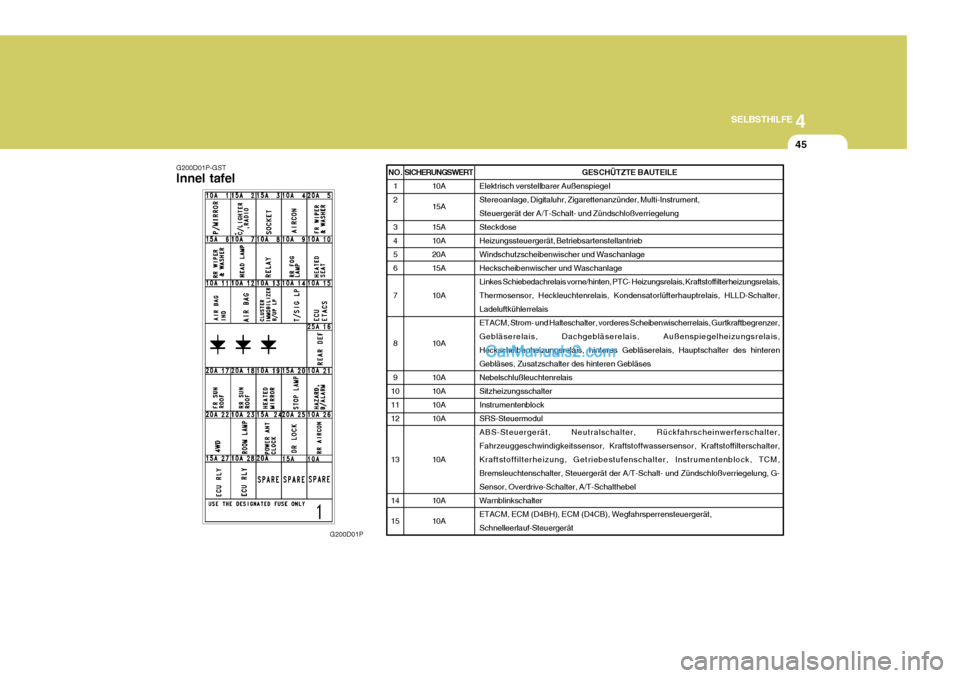

G200D01P-GST Innel tafel
G200D01PNO.
1 2 3 456 7 8 9
10 1112 1314 15 GESCHÜTZTE BAUTEILE
Elektrisch verstellbarer Außenspiegel Stereoanlage, Digitaluhr, Zigarettenanzünder, Multi-Instrument,Steuergerät der A/T-Schalt- und ZündschloßverriegelungSteckdoseHeizungssteuergerät, BetriebsartenstellantriebWindschutzscheibenwischer und WaschanlageHeckscheibenwischer und WaschanlageLinkes Schiebedachrelais vorne/hinten, PTC- Heizungsrelais, Kraftstoffilterheizungsrelais,Thermosensor, Heckleuchtenrelais, Kondensatorlüfterhauptrelais, HLLD-Schalter,LadeluftkühlerrelaisETACM, Strom- und Halteschalter, vorderes Scheibenwischerrelais, Gurtkraftbegrenzer,Gebläserelais, Dachgebläserelais, Außenspiegelheizungsrelais,Heckscheibenheizungsrelais, hinteres Gebläserelais, Hauptschalter des hinterenGebläses, Zusatzschalter des hinteren GebläsesNebelschlußleuchtenrelaisSitzheizungsschalterInstrumentenblockSRS-SteuermodulABS-Steuergerät, Neutralschalter, Rückfahrscheinwerferschalter,Fahrzeuggeschwindigkeitssensor, Kraftstoffwassersensor, Kraftstoffilterschalter,Kraftstoffilterheizung, Getriebestufenschalter, Instrumentenblock, TCM,Bremsleuchtenschalter, Steuergerät der A/T-Schalt- und Zündschloßverriegelung, G-Sensor, Overdrive-Schalter, A/T-SchalthebelWarnblinkschalterETACM, ECM (D4BH), ECM (D4CB), Wegfahrsperrensteuergerät,Schnelleerlauf-Steuergerät
SICHERUNGSWERT 10A 15A15A 10A20A15A 10A 10A 10A 10A10A10A 10A10A 10A

44SELBSTHILFE
46

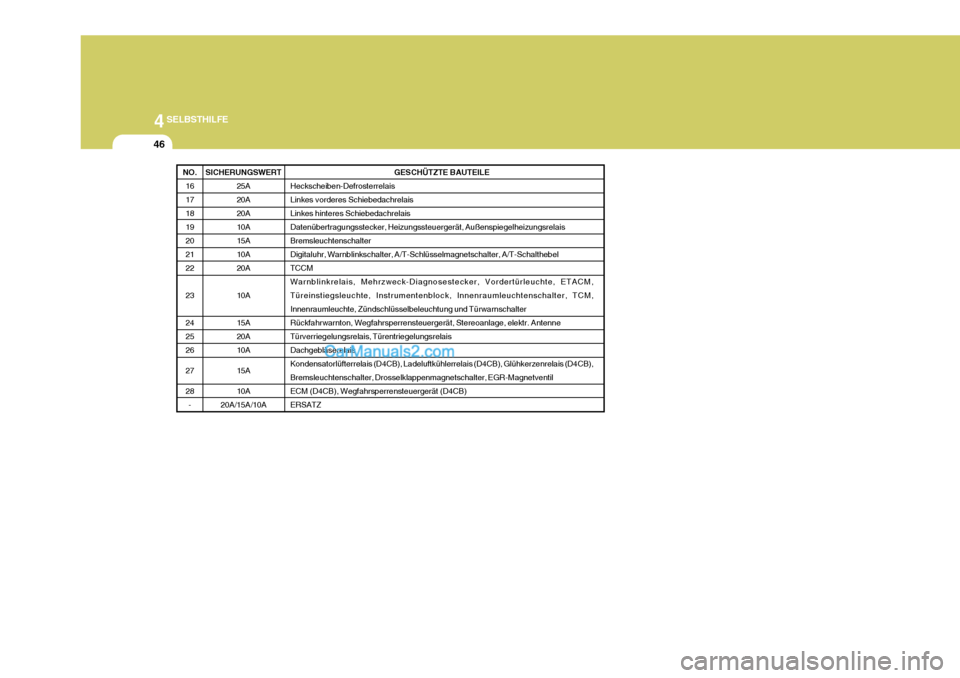

NO.16 171819202122 2324 2526 2728 - GESCHÜTZTE BAUTEILE
Heckscheiben-Defrosterrelais Linkes vorderes SchiebedachrelaisLinkes hinteres SchiebedachrelaisDatenübertragungsstecker, Heizungssteuergerät, AußenspiegelheizungsrelaisBremsleuchtenschalterDigitaluhr, Warnblinkschalter, A/T-Schlüsselmagnetschalter, A/T-SchalthebelTCCMWarnblinkrelais, Mehrzweck-Diagnosestecker, Vordertürleuchte, ETACM,Türeinstiegsleuchte, Instrumentenblock, Innenraumleuchtenschalter, TCM,Innenraumleuchte, Zündschlüsselbeleuchtung und TürwarnschalterRückfahrwarnton, Wegfahrsperrensteuergerät, Stereoanlage, elektr. AntenneTürverriegelungsrelais, TürentriegelungsrelaisDachgebläserelaisKondensatorlüfterrelais (D4CB), Ladeluftkühlerrelais (D4CB), Glühkerzenrelais (D4CB),Bremsleuchtenschalter, Drosselklappenmagnetschalter, EGR-MagnetventilECM (D4CB), Wegfahrsperrensteuergerät (D4CB)ERSATZ
SICHERUNGSWERT 25A 20A20A10A15A10A20A 10A15A 20A10A 15A10A
20A/15A/10A

44SELBSTHILFE
48

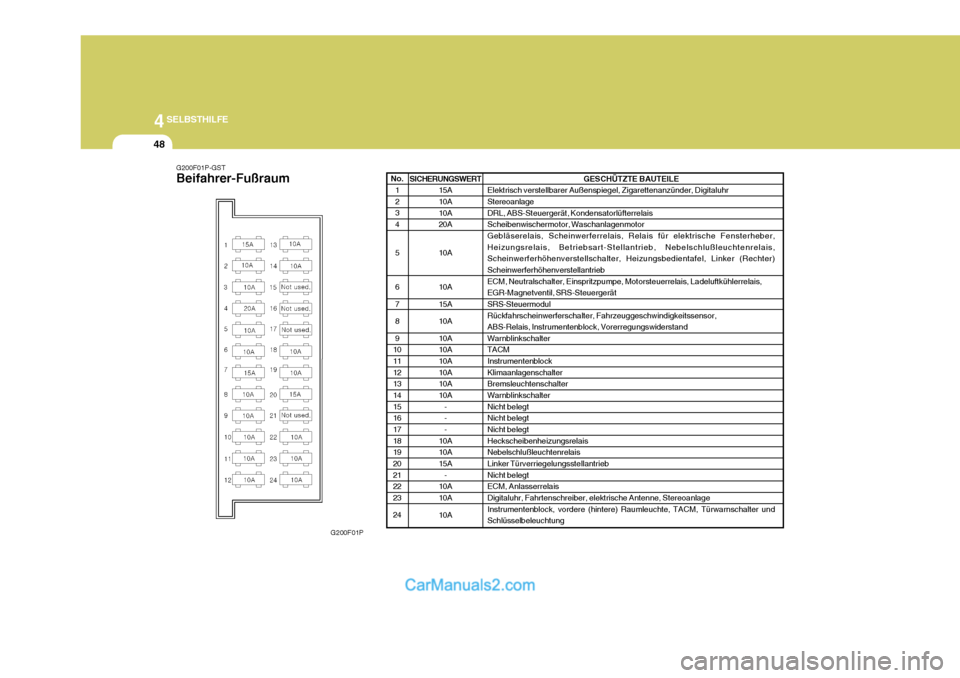

G200F01P-GST Beifahrer-Fußraum
G200F01P GESCHÜTZTE BAUTEILE
Elektrisch verstellbarer Außenspiegel, Zigarettenanzünder, Digitaluhr Stereoanlage DRL, ABS-Steuergerät, Kondensatorlüfterrelais Scheibenwischermotor, WaschanlagenmotorGebläserelais, Scheinwerferrelais, Relais für elektrische Fensterheber, Heizungsrelais, Betriebsart-Stellantrieb, Nebelschlußleuchtenrelais, Scheinwerferhöhenverstellschalter, Heizungsbedientafel, Linker (Rechter)Scheinwerferhöhenverstellantrieb ECM, Neutralschalter, Einspritzpumpe, Motorsteuerrelais, Ladeluftkühlerrelais, EGR-Magnetventil, SRS-SteuergerätSRS-Steuermodul Rückfahrscheinwerferschalter, Fahrzeuggeschwindigkeitssensor, ABS-Relais, Instrumentenblock, VorerregungswiderstandWarnblinkschalterTACM Instrumentenblock KlimaanlagenschalterBremsleuchtenschalter Warnblinkschalter Nicht belegtNicht belegt Nicht belegt HeckscheibenheizungsrelaisNebelschlußleuchtenrelais Linker Türverriegelungsstellantrieb Nicht belegtECM, Anlasserrelais Digitaluhr, Fahrtenschreiber, elektrische Antenne, Stereoanlage Instrumentenblock, vordere (hintere) Raumleuchte, TACM, Türwarnschalter undSchlüsselbeleuchtung
SICHERUNGSWERT 15A 10A 10A 20A 10A 10A 15A10A10A 10A 10A 10A10A 10A- - -
10A 10A 15A -
10A10A 10A
No.
1 2 34 5 6 789
10 11 12 1314 15 1617 18 1920 21 2223 24

6
VORBEUGENDE WARTUNG
11

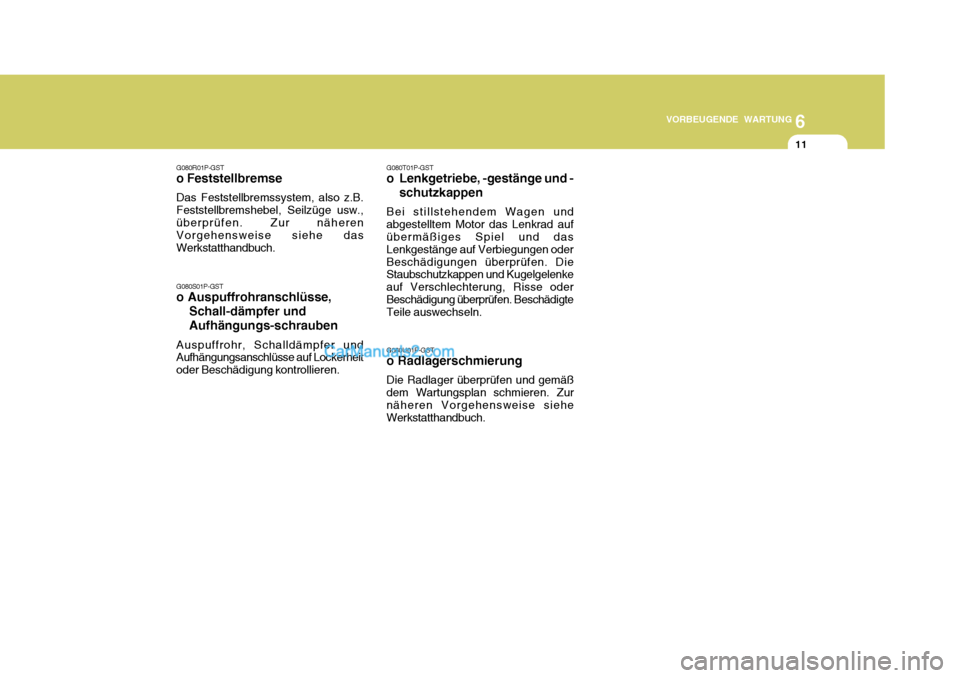

G080R01P-GST
o Feststellbremse
Das Feststellbremssystem, also z.B. Feststellbremshebel, Seilzüge usw., überprüfen. Zur näheren Vorgehensweise siehe dasWerkstatthandbuch. G080S01P-GST
o Auspuffrohranschlüsse,
Schall-dämpfer und Aufhängungs-schrauben
Auspuffrohr, Schalldämpfer und Aufhängungsanschlüsse auf Lockerheit oder Beschädigung kontrollieren. G080T01P-GST
o Lenkgetriebe, -gestänge und -
schutzkappen
Bei stillstehendem Wagen und
abgestelltem Motor das Lenkrad auf übermäßiges Spiel und das Lenkgestänge auf Verbiegungen oderBeschädigungen überprüfen. Die Staubschutzkappen und Kugelgelenke auf Verschlechterung, Risse oderBeschädigung überprüfen. Beschädigte Teile auswechseln.
G080U01P-GST
o Radlagerschmierung
Die Radlager überprüfen und gemäß
dem Wartungsplan schmieren. Zur näheren Vorgehensweise siehe Werkstatthandbuch.

8
VERBRAUCHERINFORMATION
15

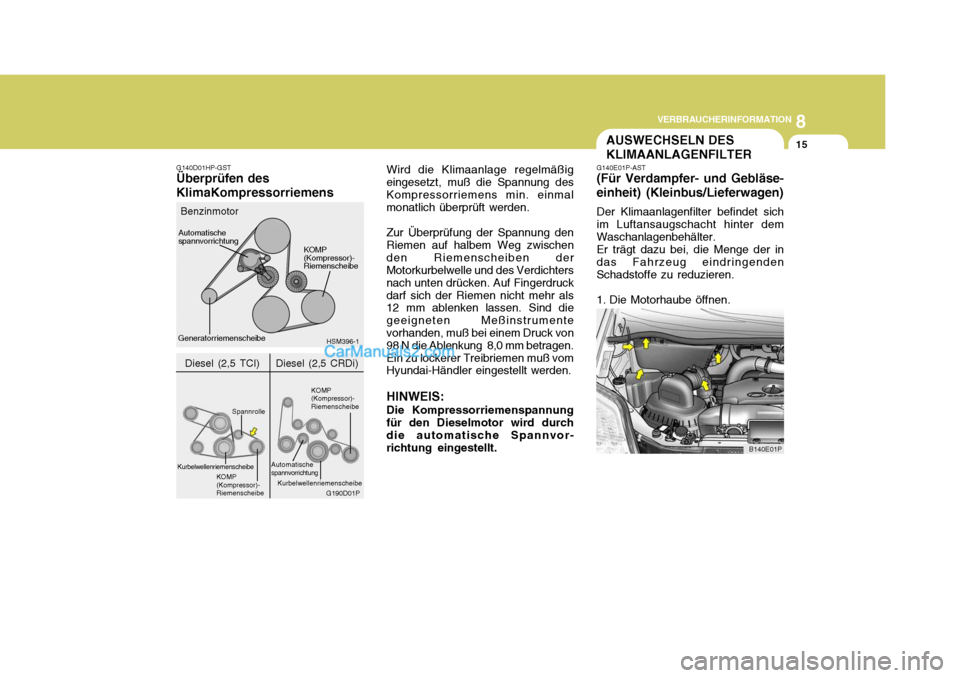

G140D01HP-GST
Überprüfen des KlimaKompressorriemens Wird die Klimaanlage regelmäßig eingesetzt, muß die Spannung desKompressorriemens min. einmal monatlich überprüft werden. Zur Überprüfung der Spannung den Riemen auf halbem Weg zwischenden Riemenscheiben der Motorkurbelwelle und des Verdichters nach unten drücken. Auf Fingerdruckdarf sich der Riemen nicht mehr als 12 mm ablenken lassen. Sind die geeigneten Meßinstrumentevorhanden, muß bei einem Druck von 98 N die Ablenkung 8,0 mm betragen. Ein zu lockerer Treibriemen muß vom Hyundai-Händler eingestellt werden. HINWEIS: Die Kompressorriemenspannung für den Dieselmotor wird durchdie automatische Spannvor- richtung eingestellt.
HSM396-1
Benzinmotor
Automatische spannvorrichtung KOMP (Kompressor)-Riemenscheibe
Generatorriemenscheibe
G190D01P
Diesel (2,5 TCI)
Kurbelwellenriemenscheibe
KOMP (Kompressor)-RiemenscheibeSpannrolle
KOMP(Kompressor)-Riemenscheibe
Automatischespannvorrichtung Kurbelwellenriemenscheibe
Diesel (2,5 CRDi)
AUSWECHSELN DES KLIMAANLAGENFILTER
G140E01P-AST (Für Verdampfer- und Gebläse- einheit) (Kleinbus/Lieferwagen) Der Klimaanlagenfilter befindet sich im Luftansaugschacht hinter dem Waschanlagenbehälter. Er trägt dazu bei, die Menge der in das Fahrzeug eindringenden Schadstoffe zu reduzieren.
1. Die Motorhaube öffnen.
B140E01P
