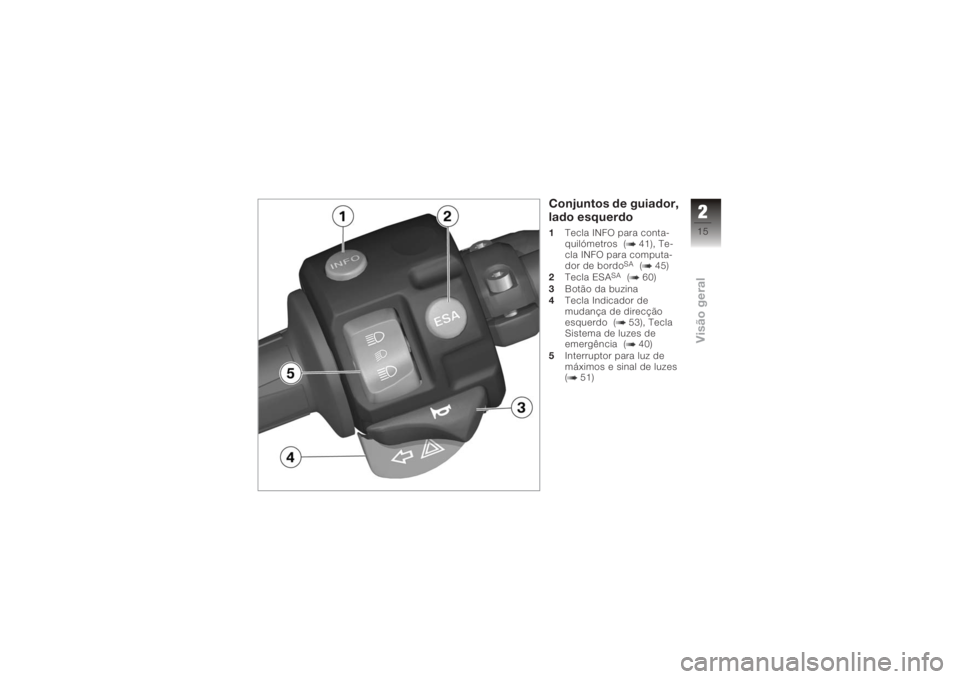

Conjuntos de guiador,
lado esquerdo1Tecla INFO para conta-
quilómetros ( 41), Te-
cla INFO para computa-
dor de bordo
SA
( 45)
2 Tecla ESA
SA
( 60)
3 Botão da buzina
4 Tecla Indicador de
mudança de direcção
esquerdo ( 53), Tecla
Sistema de luzes de
emergência ( 40)
5 Interruptor para luz de
máximos e sinal de luzes
( 51)
215zVisão geral

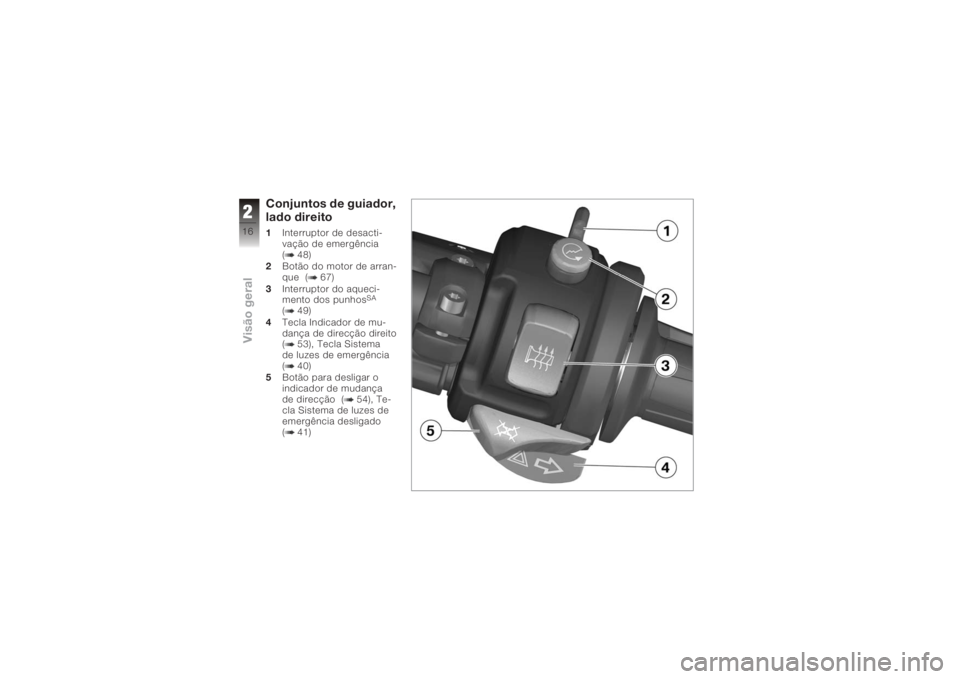

Conjuntos de guiador,
lado direito1Interruptor de desacti-
vação de emergência
( 48)
2 Botão do motor de arran-
que ( 67)
3 Interruptor do aqueci-
mento dos punhos
SA
( 49)
4 Tecla Indicador de mu-
dança de direcção direito
( 53), Tecla Sistema
de luzes de emergência
( 40)
5 Botão para desligar o
indicador de mudança
de direcção ( 54), Te-
cla Sistema de luzes de
emergência desligado
( 41)
216zVisão geral

Instrumento
combinado1 Conta-rotações
2 Velocímetro
3 Luzes de advertência e
de controlo ( 20)
4 Display multifunções
( 20)
5 Luz de controlo DWA
(SA) e sensor da ilumi-
nação dos instrumentos
6 Comando do
conta-quilómetros
( 41)
A iluminação do instru-
mento combinado está
equipada com um dispositivo
automático de comutação
dia / noite.
217zVisão geral

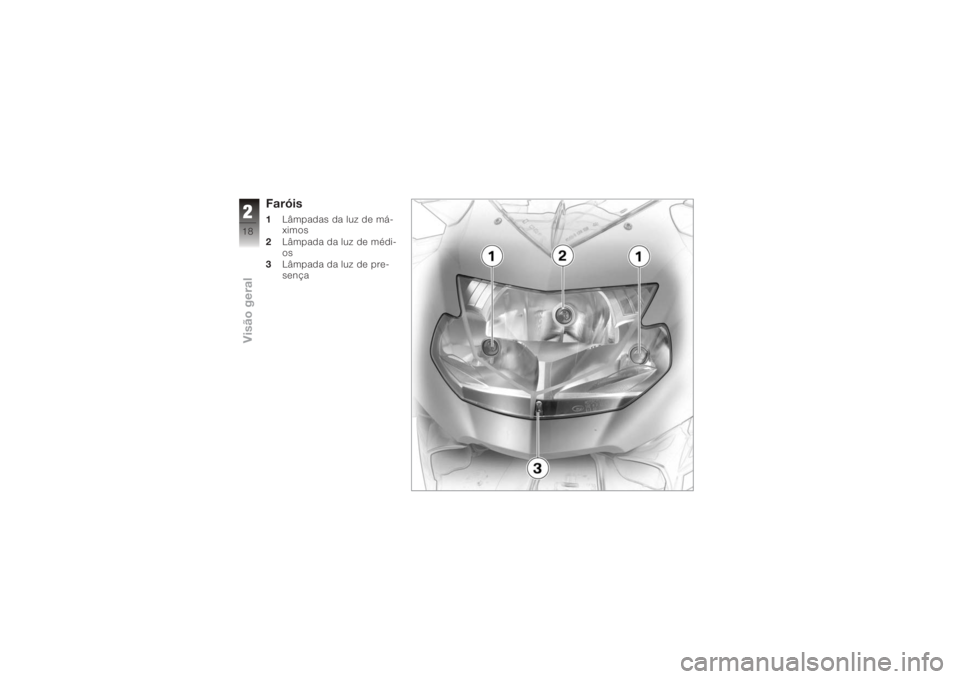

Faróis1Lâmpadas da luz de má-
ximos
2 Lâmpada da luz de médi-
os
3 Lâmpada da luz de pre-
sença
218zVisão geral

Indicações
Display multifunções . . . . . . . . . . 20
Luzes de advertência e de
controlo . . . . . . . . . . . . . . . . . . . . . . . 20
Luz de advertência ABS . . . . . . . 20
Indicações de
funcionamento . . . . . . . . . . . . . . . . 20
Indicador geral de
advertência . . . . . . . . . . . . . . . . . . . 21
Indicações de advertência do
sistema de controlo da pressão
dos pneus RDC
SA
............. 29
Indicadores de advertência
ABS .......................... 33
319zIndicações

Display multifunções1Relógio ( 43), Área
para indicações RDC
SA
( 44), Área para indica-
ções do nível de óleo
SA
( 47)
2 Zona para indicadores
de advertência ( 21)
3 Área para indicações do
computador de bordo
SA
( 45)
4 Velocidade de caixa
( 21)
5 Indicador da temperatura
do líquido de refrigera-
ção ( 21) 6
Área para indicações
ESA
SA
( 60)
7 Indicação Conta-
quilómetros ( 41)
8 Indicação da quantidade
de combustível ( 20)
Luzes de advertência
e de controlo1Luz de controlo do in-
dicador de mudança de
direcção esquerdo
2 Luz de controlo da luz de
máximos
3 Luz de advertência geral 4
Luz de controlo do
ponto-morto
5 Luz de advertência ABS
6 Luz de controlo do in-
dicador de mudança de
direcção direito
Luz de advertência
ABSEm alguns países é possível
uma apresentação diferente
da luz de advertência ABS.
Possíveis variantes naci-
onais.Indicações de
funcionamentoQuantidade de
combustível
As barras transversais
sob o símbolo de coluna
de abastecimento indicam a
320zIndicações

quantidade de combustível
remanescente.Velocidade de caixa
É indicada a velocidade
de caixa seleccionada.
Se não estiver engrenada ne-
nhuma velocidade, a indica-
ção da velocidade seleccio-
nada mostra N e, para além
disso, acende-se a luz de
controlo "ponto-morto".
Temperatura do líquido
de refrigeração
As barras transversais
sob o símbolo de tem-
peratura indicam o nível da
temperatura do líquido de re-
frigeração.
Indicador geral de
advertênciaRepresentação
As advertências gerais são
apresentadas no display mul-
tifunções através de luzes de
advertência ou por meio de
indicações e símbolos; para
além disso, a luz de advertên-
cia geral acende-se parcial-
mente a vermelho ou amare-
lo. Se existirem várias adver-
tências, são indicadas todas
as luzes de controlo e símbo-
los de advertência correspon-
dentes. As advertências são
apresentadas alternadamen-
te.
321zIndicações

Visão geral das indicações de advertência
Representação Significado
Acende a amare-
loÉ indicada a ad-
vertência
EWS!
EWS activo ( 24)
Acende a amare-
lo A advertência
FUEL!
piscaAtingida a reserva de combustível
( 24)
Acende a verme-
lho A indicação da
temperatura pis-
caTemperatura do líquido de refrigera-
ção demasiado elevada ( 24)
Acende a amare-
lo É indicado
Sistema electrónico do motor
( 25)
Pisca a vermelho É indicadoPressão do óleo do motor insuficien-
te ( 25)
É indicado com
a advertência
CHECK OIL
Nível do óleo do motor insuficiente
( 26)
Acende a verme-
lho É indicado
Corrente de carga da bateria insufi-
ciente ( 27)
Acende a amare-
lo É indicada a
advertência
LAMPR!
Lâmpada traseira defeituosa ( 27)
