2006 BMW MOTORRAD K 1200 S Instrukcja obsługi (in Polish)

Fixar o clipe de mola3,à
esquerda e à direita, no en-
gate.
Fechar a ficha 2. Montar a cobertura
1,
girando-a no sentido dos
ponteiros do relógio.

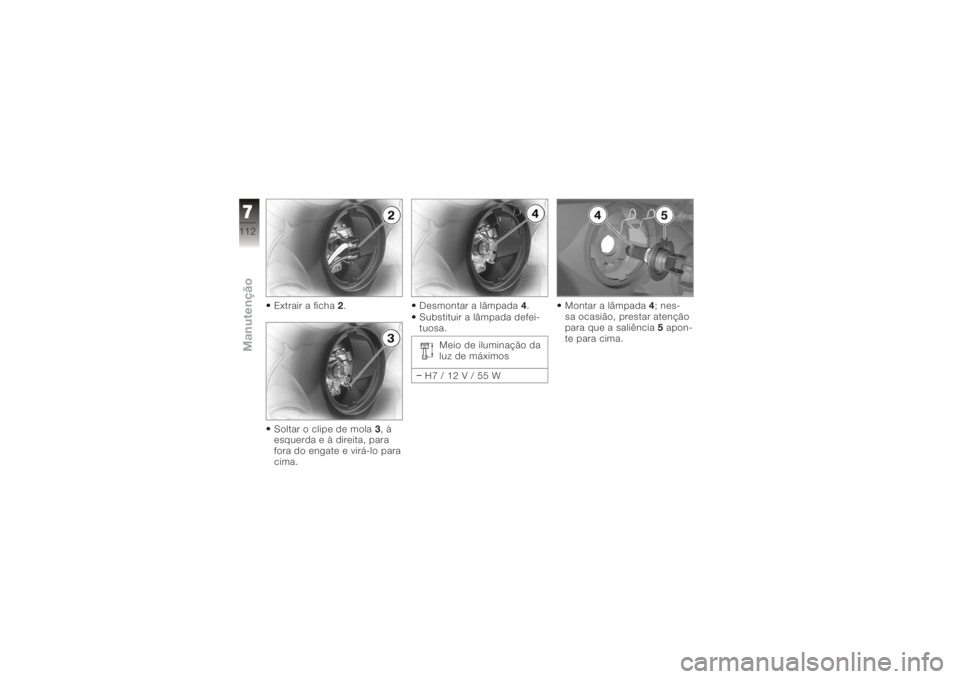

Substituir a lâmpada da
luz de máximos
Durante estes trabalhos,
uma moto que não es-
teja apoiada de modo seguro
pode tombar.
Certificar-se de que a moto
está segura.
Para conseguir uma mai-
or acessibilidade, virar o
guiador para a esquerda. Colocar a moto em posição
de descanso e certificar-
se de que o piso é plano e
firme.
Desligar a ignição.
Soltar a cobertura
1,
girando-a no sentido
contrário ao dos ponteiros
do relógio e desmontá-la.
7111zManutenção

Extrair a ficha2.
Soltar o clipe de mola 3,à
esquerda e à direita, para
fora do engate e virá-lo para
cima. Desmontar a lâmpada
4.
Substituir a lâmpada defei-
tuosa.
Meio de iluminação da
luz de máximos
H7/12V/55W Montar a lâmpada
4; nes-
sa ocasião, prestar atenção
para que a saliência 5apon-
te para cima.
7112zManutenção

Fixar o clipe de mola3,à
esquerda e à direita, no en-
gate.
Fechar a ficha 2. Montar a cobertura
1,
girando-a no sentido dos
ponteiros do relógio.
Substituir a lâmpada da
luz de presença
Durante estes trabalhos,
uma moto que não es-
teja apoiada de modo seguro
pode tombar.
Certificar-se de que a moto
está segura.
Colocar a moto em posição
de descanso e certificar-
se de que o piso é plano e
firme. Desligar a ignição.
Extrair a ficha
1por baixo
do farol.
Retirar o suporte de lâm-
pada 2da carcaça do farol,
girando-o no sentido inver-
so ao dos ponteiros do reló-
gio.
Extrair a lâmpada 3do su-
porte de lâmpada.
Substituir a lâmpada defei-
tuosa.
7113zManutenção

Meio de iluminação da
luz de presença
W5W/12V/5W
Colocar a lâmpada 3no
respectivo suporte 2.
Montar o suporte de lâm-
pada na carcaça do farol,
girando-o no sentido dos
ponteiros do relógio.
Extrair a ficha 1por baixo
do farol.
Substituir a lâmpada da
luz de travão e da luz de
presença traseira
Durante estes trabalhos,
uma moto que não es-
teja apoiada de modo seguro
pode tombar.
Certificar-se de que a moto
está segura.
Colocar a moto em posição
de descanso e certificar-
se de que o piso é plano e
firme.
Desligar a ignição.
Desmontar o assento
( 54) Desmontar o parafuso
1.
Puxar o alojamento da lâm-
pada para trás, para fora
dos dispositivos de fixa-
ção 2.
7114zManutenção

Retirar o suporte de lâmpa-
da3do alojamento da lâm-
pada, girando-o no sentido
inverso ao dos ponteiros do
relógio.
Pressionar a lâmpada 4
no suporte 5e retirá-la, girando-a no sentido in-
verso ao dos ponteiros do
relógio.
Substituir a lâmpada defei-
tuosa.
Meio de iluminação do
farolim traseiro/luz de
travão
P21W / 12 V / 21 W
Pressionar a lâmpada 4
no suporte 5e montá-la,
girando-a no sentido dos
ponteiros do relógio. Montar o suporte de lâmpa-
da
3no alojamento da lâm-
pada, girando-o no sentido
dos ponteiros do relógio.
7115zManutenção

Colocar o alojamento da
lâmpada2nos dispositivos
de fixação.
Montar o parafuso 1.
Montar o assento ( 55)

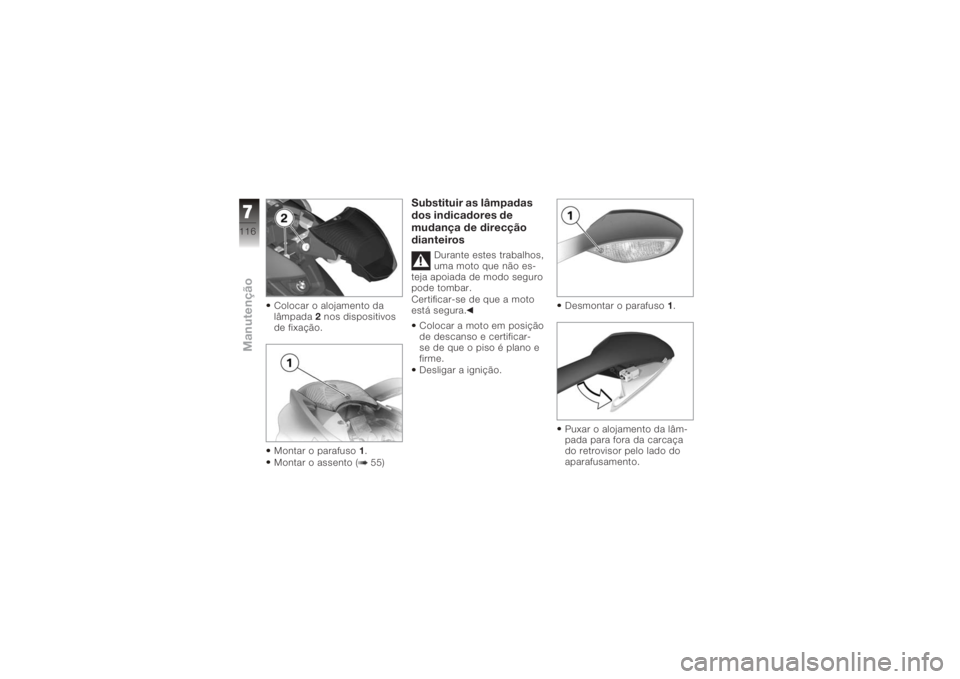

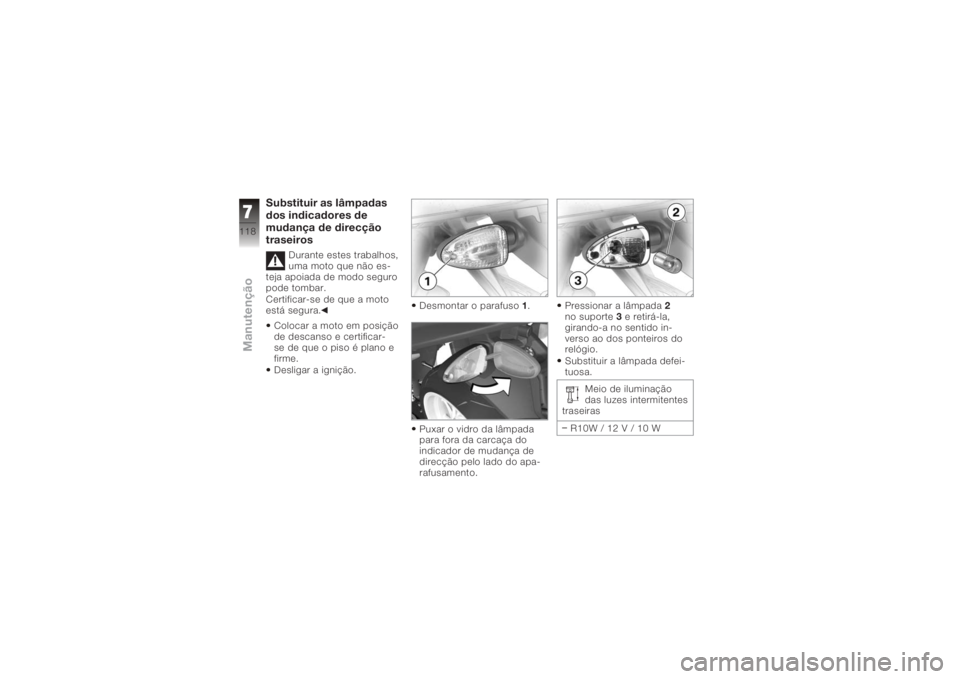

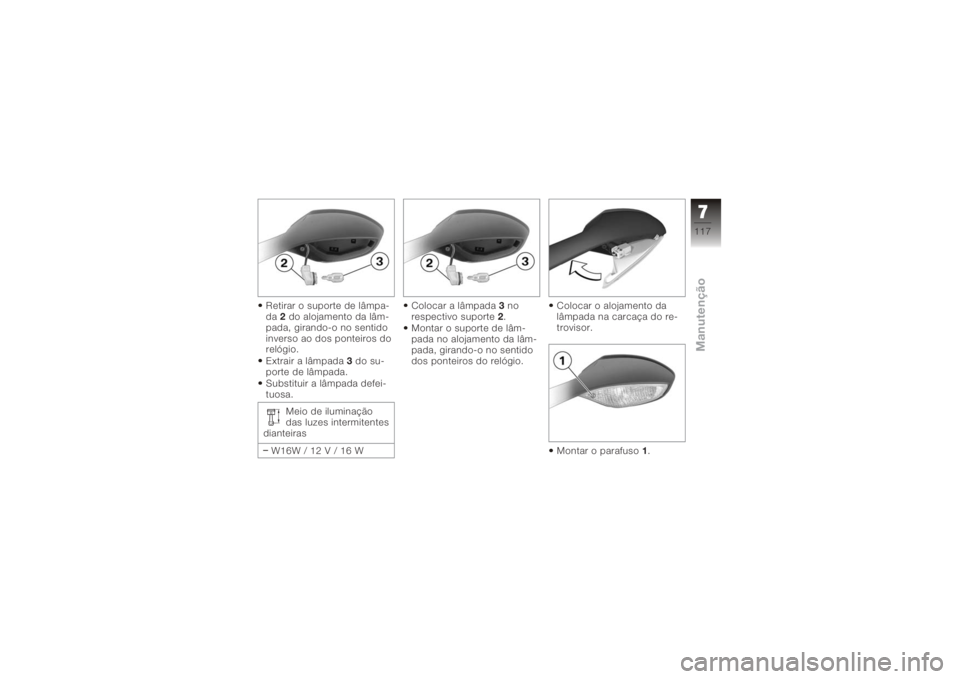

Substituir as lâmpadas
dos indicadores de
mudança de direcção
dianteiros
Durante estes trabalhos,
uma moto que não es-
teja apoiada de modo seguro
pode tombar.
Certificar-se de que a moto
está segura.
Colocar a moto em posição
de descanso e certificar-
se de que o piso é plano e
firme.
Desligar a ignição. Desmontar o parafuso
1.
Puxar o alojamento da lâm-
pada para fora da carcaça
do retrovisor pelo lado do
aparafusamento.
7116zManutenção

Retirar o suporte de lâmpa-
da2do alojamento da lâm-
pada, girando-o no sentido
inverso ao dos ponteiros do
relógio.
Extrair a lâmpada 3do su-
porte de lâmpada.
Substituir a lâmpada defei-
tuosa.
Meio de iluminação
das luzes intermitentes
dianteiras
W16W / 12 V / 16 W Colocar a lâmpada
3no
respectivo suporte 2.
Montar o suporte de lâm-
pada no alojamento da lâm-
pada, girando-o no sentido
dos ponteiros do relógio. Colocar o alojamento da
lâmpada na carcaça do re-
trovisor.
Montar o parafuso
1.
7117zManutenção

Substituir as lâmpadas
dos indicadores de
mudança de direcção
traseiros
Durante estes trabalhos,
uma moto que não es-
teja apoiada de modo seguro
pode tombar.
Certificar-se de que a moto
está segura.
Colocar a moto em posição
de descanso e certificar-
se de que o piso é plano e
firme.
Desligar a ignição. Desmontar o parafuso
1.
Puxar o vidro da lâmpada
para fora da carcaça do
indicador de mudança de
direcção pelo lado do apa-
rafusamento. Pressionar a lâmpada
2
no suporte 3e retirá-la,
girando-a no sentido in-
verso ao dos ponteiros do
relógio.
Substituir a lâmpada defei-
tuosa.
Meio de iluminação
das luzes intermitentes
traseiras
R10W / 12 V / 10 W
7118zManutenção
