2006 BMW MOTORRAD K 1200 S Handleiding (in Dutch)

Onderhoud
Algemene aanwijzingen . . . . . . . . 88
Boordgereedschap . . . . . . . . . . . . 88
Motorolie . . . . . . . . . . . . . . . . . . . . . 89
Remsysteem algemeen . . . . . . . . 91
Remblokken . . . . . . . . . . . . . . . . . . 92
Remvloeistof . . . . . . . . . . . . . . . . . . 94
Koppeling . . . . . . . . . . . . . . . . . . . . . 96
Banden . . . . . . . . . . . . . . . . . . . . . . . 97
Velgen . . . . . . . . . . . . . . . . . . . . . . . . 97
Wielen . . . . . . . . . . . . . . . . . . . . . . . . 97
Voorwielstandaard . . . . . . . . . . . 105
Achterwielstandaard . . . . . . . . . . 107
Lampen . . . . . . . . . . . . . . . . . . . . . . 108
Starten met hulpstartkabels . . . 118
Accu . . . . . . . . . . . . . . . . . . . . . . . . . 119
787zOnderhoud

Algemene
aanwijzingenIn het hoofdstuk "Onderhoud"
worden werkzaamheden voor
het vervangen van slijtagede-
len beschreven die eenvoudig
zijn uit te voeren.
Indien bij de montage reke-
ning moet worden gehouden
met speciale aanhaalmomen-
ten, zijn deze eveneens ge-
noemd.
Als u geïnteresseerd bent in
uitgebreidere werkzaamhe-
den, verwijzen wij u naar de
bij uw motorfiets behorende
reparatiehandleiding op cd-
rom. Deze is verkrijgbaar bij
uw BMW Motorrad dealer.
Voor het uitvoeren van een
aantal van de beschreven
werkzaamheden zijn speci-
ale gereedschappen en een
gedegen kennis van motor-
fietsen vereist. Neem in gevalvan twijfel contact op met een
specialist, bij voorkeur een
BMW Motorrad dealer.
BoordgereedschapStandaard
boordgereedschap1 Schroevendraaier,
verwisselbaar
Richtingaanwijzerglazen uit-
en inbouwen
Accupolen losmaken
2 Torxsleutel T25 Kuipdelen uit- en inbouwen Bevestigingsbeugel van ac-
cu uit- en inbouwen
3 Schroevendraaier klein Richtingaanwijzerglazen uit-
en inbouwen
Boordgereedschap-
servicesetVoor verdergaande
werkzaamheden biedt uw
BMW Motorrad dealer de
boordgereedschap-serviceset
aan.
Informatie over het uitvoe-
ren van deze werkzaamheden
vindt u in de reparatiehandlei-
ding op cd-rom, die eveneens
bij uw BMW Motorrad dealer
verkrijgbaar is.
788zOnderhoud

1 Uittrekbare
gereedschapshouderHouder voor alle gereed-
schappen via adapter
2 1/4" bits 5x Torx
2x kruisschroevendraaier
1x platte schroevendraaier
3 3/8" inbussleutel SW 22 Voorwiel uit- en inbouwen
4 Zaklamp LED-techniek 5 Dopsleutel
3x steeksleutel, diverse
sleutelwijdten
6 Bitadapter Houder 1/4" bits
9x12 mm- en 3/8"-knie-
adapter
MotorolieMotoroliepeil controleren
Oliegebrek kan de motor
doen vastlopen en daar-
door tot een ongeval leiden.
Op een correct motoroliepeil
letten.
Na een langere stand-
tijd van de motorfiets kan
zich olie in het carter verza-
melen die vóór het aflezen in
het oliereservoir moet worden
gepompt. Daartoe moet de
motorolie op bedrijfstempera-
tuur zijn. De controle van het
oliepeil bij koude motor of na een korte rit leidt tot een in-
correcte interpretatie van de
olievoorraad.
Voor een correcte aanduiding
van het motoroliepeil mag het
peil alleen na een langere rit
worden gecontroleerd.
Het oliepeil is afhankelijk
van de olietemperatuur.
Hoe hoger de olietempera-
tuur, des te hoger is het olie-
peil in het oliereservoir. Het
oliepeil direct na een langere
rit controleren.
De bedrijfswarme motorfiets
rechtop houden en erop let-
ten dat de ondergrond vlak
en stevig is
met OA Middenbok:
De bedrijfswarme motorfiets
op de middenstandaard
plaatsen en erop letten dat
de ondergrond vlak en ste-
vig is.
789zOnderhoud

De motor één minuut statio-
nair laten draaien.
Contact uitschakelen.
Het oliepeil bij de aandui-
ding1aflezen. Voorgeschreven mo-
toroliepeil
Tussen MIN- en MAX-
markering
Bij een oliepeil onder de MIN-
markering: Motorolie bijvullen.
Bij een oliepeil boven de
MAX-markering: Motorolie aftappen.
Motorolie bijvullenDe motorfiets neerzetten en
erop letten dat de onder-
grond vlak en stevig is.
Buddyseat verwijderen.
( 53)
Te weinig maar ook te
veel motorolie kan mo-
torschade tot gevolg hebben.
Op een correct motoroliepeil
letten.
De omgeving van de vul-
opening reinigen.
Olievuldop 1linksom draai-
end verwijderen.
790zOnderhoud

Motorolie tot het voorge-
schreven peil bijvullen.
Olievuldop1door rechtsom
draaien aanbrengen.
Buddyseat aanbrengen
( 54)Motorolie aftappenBuddyseat verwijderen.
( 53)
Vergrendeling van de trans-
parante slang 2links en
rechts samendrukken en
naar boven uit het oliereser-
voir trekken. Transparante slang naar be-
neden uit het frame trekken
en de olie in een geschik-
te opvangbak aftappen tot
het voorgeschreven peil is
bereikt.
Transparante slang in het
oliereservoir aanbrengen en
vergrendelen.
Het teveel aan motorolie op
milieubewuste wijze opslaan
of afvoeren.
Buddyseat aanbrengen
( 54)
Remsysteem
algemeenBedrijfszekerheidEen correcte werking van het
remsysteem is een basisvoor-
waarde voor de verkeersvei-
ligheid van uw motorfiets.
Ga niet rijden als u twijfelt aan
de bedrijfszekerheid van het
remsysteem.In dit geval de werkzaamhe-
den aan het remsysteem door
een specialist laten uitvoeren,
bij voorkeur door een BMW
Motorrad dealer.
Ondeskundige reparaties
brengen de bedrijfsze-
kerheid van het remsysteem
in gevaar.
Alle werkzaamheden aan het
remsysteem bij een specialist
laten uitvoeren, bij voorkeur
een BMW Motorrad dealer.
Remwerking controlerenRemhendel bedienen.
Er moet een duidelijk druk-
punt voelbaar zijn.
Rempedaal bedienen.
Er moet een duidelijk druk-
punt voelbaar zijn.
791zOnderhoud

RemblokkenRemblokdikte, voor,
controleren
Als de dikte van de rem-
blokken kleiner is dan de
minimumdikte, neemt de rem-
werking af en kan schade aan
het remsysteem ontstaan.
Om de bedrijfszekerheid van
het remsysteem te waarbor-
gen mogen de remblokken
niet dunner worden dan de
minimaal toelaatbare dikte.
De motorfiets neerzetten en
erop letten dat de onder-
grond vlak en stevig is. Remblokdikte links en
rechts visueel controleren.
Kijkrichting: tussen wiel en
voorwielophanging door
naar de remklauw.
Remblokdikte, voor
Op de remblokken moet
een duidelijk zichtbare
slijtagemarkering aanwe-
zig zijn.
Als de slijtagemarkering niet
meer duidelijk zichtbaar is: Remblokken door een spe-
cialist laten vervangen, bij
voorkeur door een BMW
Motorrad dealer.
792zOnderhoud

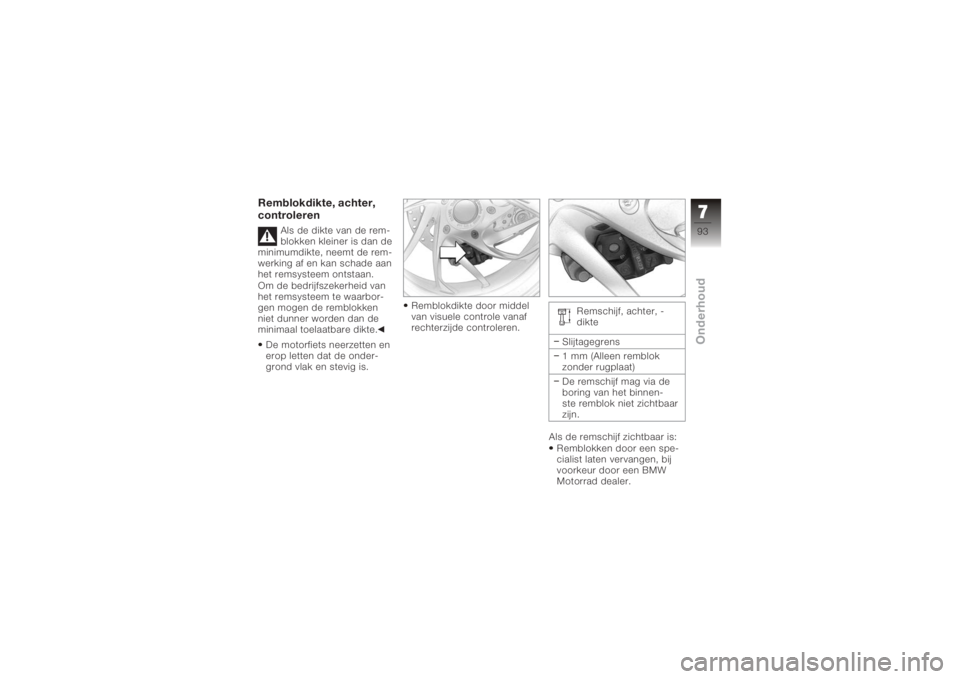

Remblokdikte, achter,
controleren
Als de dikte van de rem-
blokken kleiner is dan de
minimumdikte, neemt de rem-
werking af en kan schade aan
het remsysteem ontstaan.
Om de bedrijfszekerheid van
het remsysteem te waarbor-
gen mogen de remblokken
niet dunner worden dan de
minimaal toelaatbare dikte.
De motorfiets neerzetten en
erop letten dat de onder-
grond vlak en stevig is. Remblokdikte door middel
van visuele controle vanaf
rechterzijde controleren.
Remschijf, achter, -
dikte
Slijtagegrens
1 mm (Alleen remblok
zonder rugplaat)
De remschijf mag via de
boring van het binnen-
ste remblok niet zichtbaar
zijn.
Als de remschijf zichtbaar is: Remblokken door een spe-
cialist laten vervangen, bij
voorkeur door een BMW
Motorrad dealer.
793zOnderhoud

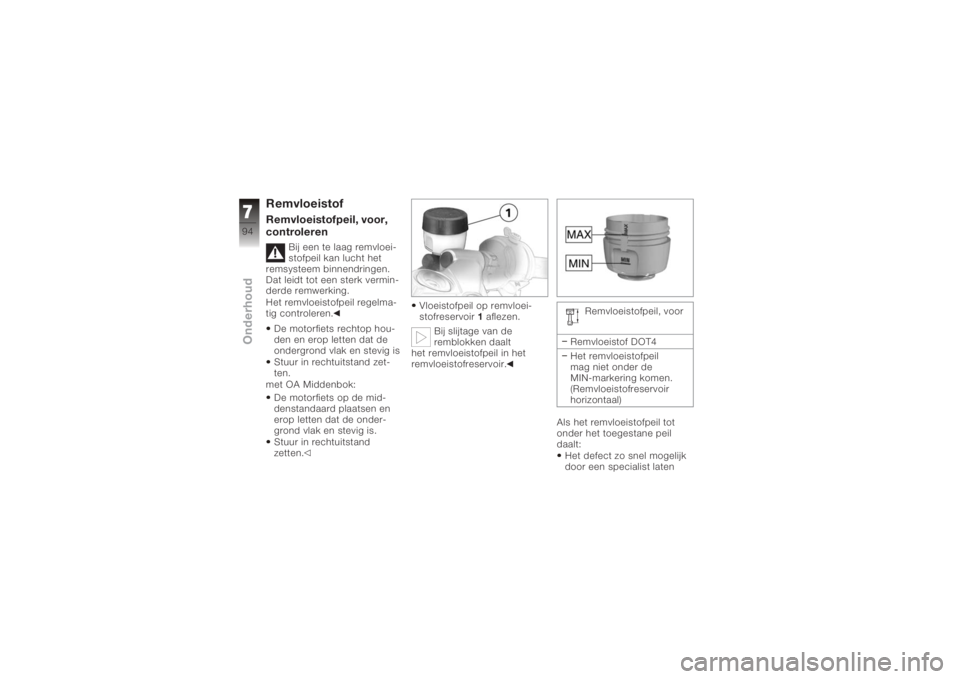

RemvloeistofRemvloeistofpeil, voor,
controleren
Bij een te laag remvloei-
stofpeil kan lucht het
remsysteem binnendringen.
Dat leidt tot een sterk vermin-
derde remwerking.
Het remvloeistofpeil regelma-
tig controleren.
De motorfiets rechtop hou-
den en erop letten dat de
ondergrond vlak en stevig is
Stuur in rechtuitstand zet-
ten.
met OA Middenbok:
De motorfiets op de mid-
denstandaard plaatsen en
erop letten dat de onder-
grond vlak en stevig is.
Stuur in rechtuitstand
zetten. Vloeistofpeil op remvloei-
stofreservoir
1aflezen.
Bij slijtage van de
remblokken daalt
het remvloeistofpeil in het
remvloeistofreservoir. Remvloeistofpeil, voor
Remvloeistof DOT4
Het remvloeistofpeil
mag niet onder de
MIN-markering komen.
(Remvloeistofreservoir
horizontaal)
Als het remvloeistofpeil tot
onder het toegestane peil
daalt: Het defect zo snel mogelijk
door een specialist laten
794zOnderhoud
