2006 BMW MOTORRAD K 1200 R Betriebsanleitung (in German)

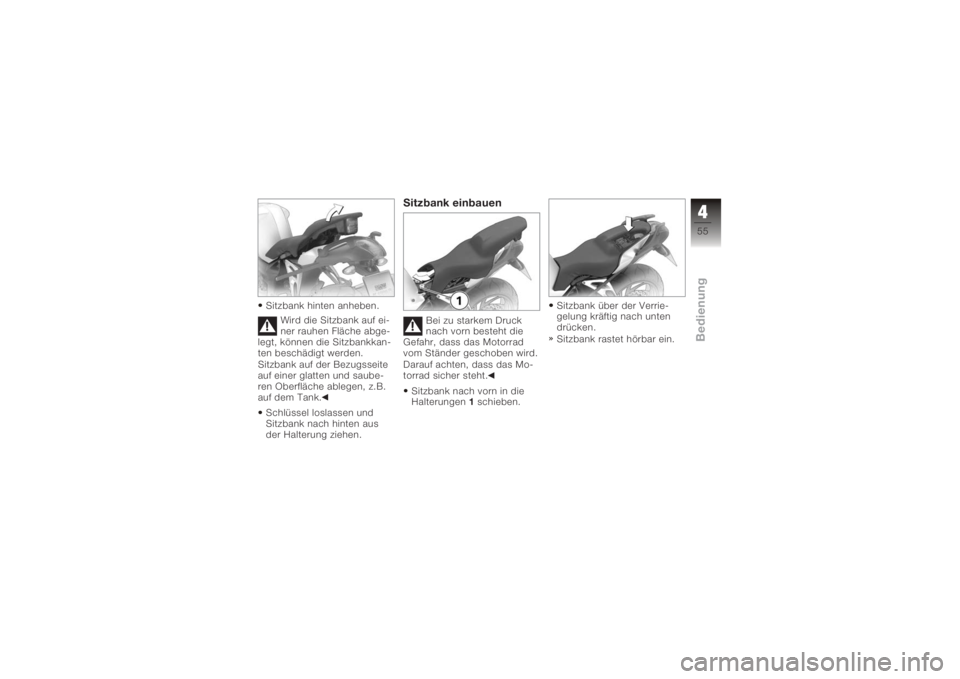

Sitzbank hinten anheben.Wird die Sitzbank auf ei-
ner rauhen Fläche abge-
legt, können die Sitzbankkan-
ten beschädigt werden.
Sitzbank auf der Bezugsseite
auf einer glatten und saube-
ren Oberfläche ablegen, z.B.
auf dem Tank.
Schlüssel loslassen und
Sitzbank nach hinten aus
der Halterung ziehen.
Sitzbank einbauen
Bei zu starkem Druck
nach vorn besteht die
Gefahr, dass das Motorrad
vom Ständer geschoben wird.
Darauf achten, dass das Mo-
torrad sicher steht.
Sitzbank nach vorn in die
Halterungen 1schieben. Sitzbank über der Verrie-
gelung kräftig nach unten
drücken.
Sitzbank rastet hörbar ein.
455zBedienung

HelmhalterHelmhalter unter der
SitzbankUnter der Sitzbank befindet
sich der Helmhalter1.
Am Helmhalter kann ein Mo-
torradhelm mit dem Kinnrie-
men eingehängt werden. Sind
Koffer montiert oder ist der
Kinnriemen zu kurz, kann der
Helm mit Hilfe eines Stahlseils
befestigt werden.
Helmhalter verwendenMotorrad abstellen, dabei
auf ebenen und festen Un-
tergrund achten.
Sitzbank ausbauen ( 54)
Das Helmschloss kann
die Verkleidung verkrat-
zen.
Beim Einhängen auf die Po-
sition des Helmschlosses
achten.
An der rechten
Fahrzeugseite kann
der Helm durch die Hitze des Endschalldämpfers
beschädigt werden.
Helm nur an der linken Fahr-
zeugseite befestigen.
Helm mit Hilfe des als Son-
derzubehör erhältlichen
Stahlseils am Helmhalter 1
befestigen.
GepäckschlaufenGepäckschlaufen unter
der SitzbankAuf der Unterseite der Sitz-
bank befinden sich Schlau-
fen 1zum Anbringen von Ge-
päckgurten.
456zBedienung

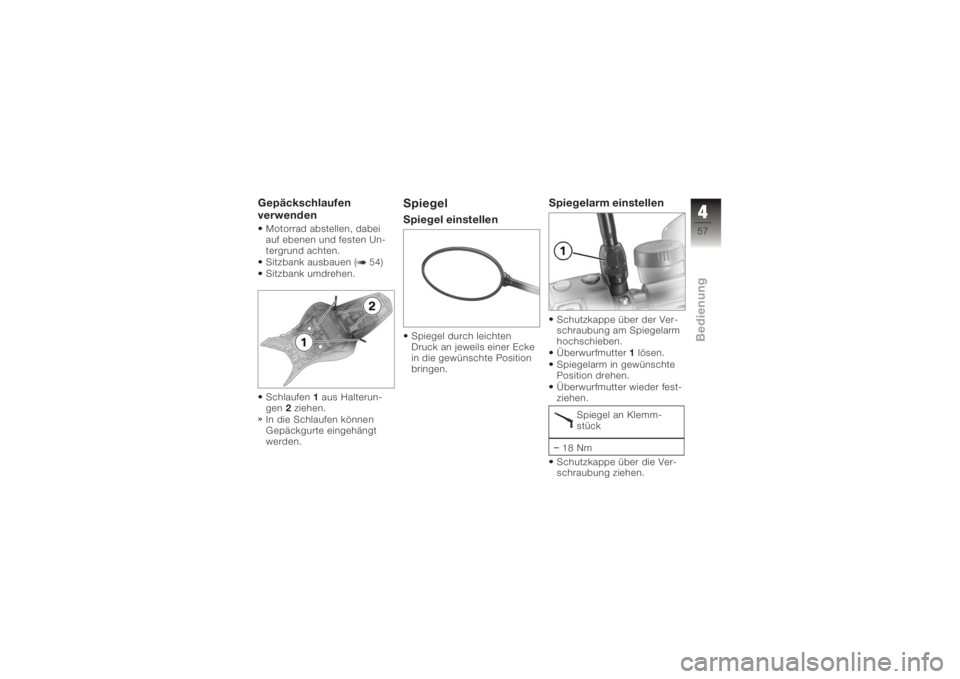

Gepäckschlaufen
verwendenMotorrad abstellen, dabei
auf ebenen und festen Un-
tergrund achten.
Sitzbank ausbauen ( 54)
Sitzbank umdrehen.
Schlaufen1aus Halterun-
gen 2ziehen.
In die Schlaufen können
Gepäckgurte eingehängt
werden.
SpiegelSpiegel einstellenSpiegel durch leichten
Druck an jeweils einer Ecke
in die gewünschte Position
bringen.
Spiegelarm einstellenSchutzkappe über der Ver-
schraubung am Spiegelarm
hochschieben.
Überwurfmutter 1lösen.
Spiegelarm in gewünschte
Position drehen.
Überwurfmutter wieder fest-
ziehen.
Spiegel an Klemm-
stück
18 Nm
Schutzkappe über die Ver-
schraubung ziehen.
457zBedienung

FedervorspannungFedervorspannung und
GewichtDie Federvorspannung muss
der Beladung des Motorra-
des angepasst werden. Ei-
ne Erhöhung der Zuladung
erfordert eine Erhöhung der
Federvorspannung, weniger
Gewicht eine entsprechend
geringere Federvorspannung.Federvorspannung am
Hinterrad einstellen
Nicht abgestimmte Ein-
stellungen von Federvor-
spannung und Dämpfung ver-
schlechtern das Fahrverhalten
Ihres Motorrades.
Dämpfung der Federvorspan-
nung anpassen.
Das Verstellen der Fe-
dervorspannung wäh-
rend der Fahrt kann zu Unfäl-
len führen. Federvorspannung nur
bei stehendem Motorrad
einstellen.
Motorrad abstellen, dabei
auf ebenen und festen Un-
tergrund achten.
Zur Erhöhung der Feder-
vorspannung, Handrad 1in
Pfeilrichtung HIGH drehen.
Zur Verringerung der Feder-
vorspannung, Handrad 1in
Pfeilrichtung LOW drehen.
Ein Klick entspricht
einer halben Umdrehung
des Handrades. Der Einstellbereich umfasst 15
Umdrehungen.
Federvorspannungs-
Grundeinstellung
Handrad bis zum An-
schlag in Pfeilrichtung
LOW, dann um 15 Klicks
in Pfeilrichtung HIGH dre-
hen (vollgetankt, mit Fah-
rer 85 kg)
DämpferDämpfung und
FedervorspannungDie Dämpfung muss der Fe-
dervorspannung angepasst
werden. Eine Erhöhung der
Federvorspannung erfordert
eine härtere Dämpfung, ei-
ne Verringerung der Feder-
vorspannung eine weichere
Dämpfung.
458zBedienung

Dämpfer am Hinterrad
einstellen
Nicht abgestimmte Ein-
stellungen von Federvor-
spannung und Dämpfung ver-
schlechtern das Fahrverhalten
Ihres Motorrades.
Dämpfung der Federvorspan-
nung anpassen.
Motorrad abstellen, dabei
auf ebenen und festen Un-
tergrund achten.
Hinterraddämpfer über
die Einstellschraube 1mit
Schraubendreher einstellen. Zur Erhöhung der Dämp-
fung, Einstellschraube in
Pfeilrichtung H drehen.
Zur Verringerung der Dämp-
fung, Einstellschraube in
Pfeilrichtung S drehen.
Der Einstellbereich
umfasst dreiein-
halb Umdrehungen der
Einstellschraube. Hinterraddämpfungs-
Grundeinstellung
Einstellschraube bis zum
Anschlag in Pfeilrichtung
H, dann um eineinhalb
Umdrehungen in Pfeil-
richtung S drehen (Solo-
betrieb mit einer Person
85 kg)
459zBedienung

Elektronische
Fahrwerkseinstellung
ESA
SA
EinstellungenMit Hilfe der elektronischen
Fahrwerkseinstellung ESA
können Sie Ihr Fahrzeug kom-
fortabel an unterschiedliche
Fahrbedingungen anpassen.
Drei Federvorspannungen
können mit drei Dämpfungs-
einstellungen kombiniert wer-
den, um das Fahrzeug opti-
mal an die Beladung und den
Untergrund anzupassen. Die
Dämpfungseinstellung wirdim Multifunktionsdisplay im
Bereich
1angezeigt, die Fe-
dervorspannung im Bereich 2.
Für die Dauer der ESA-
Anzeige wird die Anzeige
des Kilometerzählers
ausgeblendet.
Einstellung abrufenZündung einschalten.
Taste 1betätigen.
Die aktuelle Einstellung wird
angezeigt.
Die Anzeige erlischt nach
einigen Sekunden automa-
tisch.
Dämpfung einstellenZündung einschalten.
Die Dämpfung kann
während der Fahrt
eingestellt werden.
Taste 1betätigen.
Aktuelle Einstellung wird an-
gezeigt.
Taste 1jeweils einmal kurz
betätigen.
Ausgehend vom aktuellen Zu-
stand werden in folgender
Reihenfolge angezeigt:COMF
komfortable Dämp-
fung
460zBedienung

NORM
normale Dämpfung
SPORT
sportliche Dämp-
fung
Wird die Taste 1längere
Zeit nicht mehr betätigt,
wird die Dämpfung wie an-
gezeigt eingestellt. Wäh-
rend des Einstellvorganges
blinkt die Anzeige.
Federvorspannung
einstellenMotor starten.
Die Federvorspannung
kann nicht während der
Fahrt eingestellt werden. Taste
1betätigen.
Aktuelle Einstellung wird an-
gezeigt.
Taste 1jeweils betätigt hal-
ten, bis sich die Anzeige än-
dert.
Ausgehend vom aktuellen Zu-
stand werden in folgender
Reihenfolge angezeigt:
Solobetrieb
Solobetrieb mit Gepäck Betrieb mit Sozius (und
Gepäck)
Wird die Taste 1längere
Zeit nicht mehr betätigt,
wird die Federvorspannung
wie angezeigt eingestellt.
Während des Einstellvor-
ganges blinkt die Anzeige.
ReifenReifenluftdruck prüfen
Unkorrekter Reifenluft-
druck verschlechtert die
Fahreigenschaften des Mo-
torrades und kann zu Unfällen
führen.
Korrekten Reifenluftdruck
sicherstellen.
Ventileinsätze neigen bei
hohen Geschwindigkei-
ten durch Zentrifugalkräfte
zum selbsttätigen Öffnen.
Um eine plötzlichen Verlust
des Reifenluftdruckes zu ver-
meiden, am Hinterrad Me-
461zBedienung

tallventilkappe mit Gummi-
dichtring verwenden und gut
festschrauben.Unkorrekter Reifenluft-
druck reduziert die Le-
bensdauer der Reifen.
Korrekten Reifenluftdruck
sicherstellen.
Korrekten Reifenluftdruck
anhand der nachfolgenden
Daten prüfen.
Reifenluftdruck vorn
2,5 bar (Solobetrieb, bei
kaltem Reifen)
2,5 bar (Betrieb mit So-
zius und/oder Beladung,
bei kaltem Reifen) Reifenluftdruck hinten
2,9 bar (Solobetrieb, bei
kaltem Reifen) Reifenluftdruck hinten
2,9 bar (Betrieb mit So-
zius und/oder Beladung,
bei kaltem Reifen)
Bei ungenügendem Reifen-
luftdruck: Luftdruck korrigieren.
462zBedienung
