2006 Alfa Romeo Brera/Spider service

223
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
223
Couleur blanc brillantAppoint électrolyte S’adresser aux Services Agréés
Alfa Romeo
Couleur foncée sans Etat de charge insuffisant Recharger la batterie
zone verte au centre(il est recommandé de s’adresser aux
Services Agréés Alfa Romeo)
Couleur foncée avecNiveau électrolyte et état de charge Aucune action
zone verte au centresuffisants
BATTERIE
La batterie de la voiture est du type à
“Entretien réduit”: dans des conditions
d’utilisation normales, elle ne requiert
pas d’appoint d’électrolyte avec de l’eau
distillée.
CONTROLE
DE L’ETAT DE CHARGE
Il peut être effectué en se servant de l’in-
dicateur optique A-fig. 12et en agis-
sant en fonction de la couleur que l’in-
dicateur peut prendre.
Se rapporter au tableau suivant.
A0F0127mfig. 12
A chaque débranche-
ment/rebranchement de
la batterie attendre au
moins 3 minutes avant de lancer
le moteur, pour permettre à la
centrale du climatiseur de mettre
à zéro la position des actionneurs
électriques qui règlent la tempé-
rature e la distribution de l’air.
ATTENTIONIl est conseillé d’effectuer
le contrôle de l’état de charge de la bat-
terie claque année, de préférence au dé-
but de la saison froide, pour éviter la
possibilité de congélation de l’électro-
lyte. Ce contrôle doit être effectué plus
fréquemment si la voiture est utilisée
surtout sur des parcours brefs, ou bien
si elle est dotée d’utilisateurs à absorp-
tion permanente la clé enlevée, surtout
si ajoutés en après-vente.

224
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
224
REMPLACEMENT
DE LA BATTERIE
En cas de nécessité, il faut remplacer
la batterie par une autre d’origine ayant
les mêmes caractéristiques.
En cas de remplacement par une batte-
rie ayant des caractéristiques différentes,
les échéances d’entretien prévues par le
Plan d’entretien programmé ne sont plus
valables.
Pour l’entretien, il faut donc s’en tenir
aux indications fournies par le Construc-
teur de la batterie.
Un montage non correct
d’accessoires électriques
et électroniques peut pro-
voquer de graves dommages à la
voiture. Si, après l’achat de la voi-
ture, on désire installer des ac-
cessoires (antivol, radiotélépho-
ne, etc...), s’adresser aux Ser-
vices Agréés Alfa Romeo qui sau-
ront vous proposer les dispositifs
les plus appropriés et vous
conseiller sur la nécessité d’utili-
ser une batterie plus puissante.
En cas d’arrêt prolongé
de la voiture en condi-
tions de froid intense, démon-
ter la batterie et la transpor-
ter en lieu chaud, pour éviter
qu’elle ne gèle.
ATTENTION
Lorsqu’on doit interve-
nir sur la batterie ou à
proximité, protéger toujours
les yeux à l’aide de lunettes
spéciales.
ATTENTION
Les batteries contiennent
des substances très dan-
gereuses pour l’environ-
nement. Pour le remplacement
de la batterie, on recommande
de s’adresser aux Services
Agréés Alfa Romeo, qui sont
équipés pour l’élimination dans
le respect de l’environnement et
des réglementations en vigueur.
Le liquide contenu dans
la batterie est toxique
et corrosif. Eviter tout contact
avec la peau ou les yeux.
Veiller à ne pas s’approcher de
la batterie avec des flammes
libres ou de possibles sources
d’étincelles: risque d’explosion
et d’incendie.
ATTENTION
Le fonctionnement
lorsque le niveau du li-
quide est trop bas endomma-
ge la batterie de manière ir-
réparable et peut aussi en pro-
voquer l’explosion.
ATTENTION

225
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
225
CONSEILS UTILES POUR
ALLONGER LA DUREE
DE LA BATTERIE
Pour éviter que la batterie ne se dé-
charge rapidement et pour en préserver
la fonctionnalité, suivre scrupuleusement
les indications suivantes:
❒en laissant la voiture garée, s’assu-
rer que les portes, le capot et les por-
tillons à l’intérieur soient bien fermés
pour éviter que des lampes ne res-
tent allumées à l’intérieur de l’ha-
bitacle, des plafonniers;
❒éteindre les lampes des plafonniers
intérieurs: en tout cas la voiture est
munie d’un système d’extinction au-
tomatique des lumières intérieures;
❒le moteur éteint, éviter de laisser les
utilisateurs branchés pendant long-
temps (par ex. autoradio, feux de
détresse, etc.);
❒avant toute intervention sur l’équi-
pement électrique, débrancher le
câble du pôle négatif de la batterie;
❒Les bornes doivent toujours être bien
serrées.
ATTENTIONbatterie maintenue long-
temps en état de charge inférieur à 50%
(hydromètre optique avec une couleur
foncée sans zone verte au centre) s’en-
dommage par sulfatation, réduit la ca-
pacité et l’aptitude au démarrage.
En outre elle est également plus sujet-
te à la possibilité de congélation (pou-
vant déjà se produire à –10°C). En cas
d’arrêt prolongé, se rapporter au para-
graphe “Non-utilisation prolongée de la
voiture”, au chapitre “Conduite”. Si, après l’achat de la voiture, on envi-
sage de monter des accessoires élec-
triques nécessitant d’une alimentation
électrique permanente (alarme, etc.) ou
bien des accessoires qui pèsent sur le bi-
lan électrique, s’adresser aux Services
Agréés Alfa Romeo, dont le personnel
qualifié pourra conseiller les dispositifs
les plus appropriés appartenant à la Li-
neaccessori Alfa Romeo, en évaluera
l’absorption électrique totale et vérifie-
ra si le circuit électrique de la voiture est
en mesure de soutenir la charge de-
mandée ou si, au contraire, il faut l’in-
tégrer avec une batterie plus puissan-
te.
En effet, étant donné que certains dis-
positifs continuent à absorber de l’éner-
gie électrique même si le moteur est
éteint, ils déchargent peu à peu la bat-
terie.
L’absorption globale de tous les accessoires (de série et installés en après-vente), doit être inférieure à 0,6 mA x Ah (de la
batterie), comme le montre le tableau suivant:
Batterie de Maximum absorption admise à vide
50 Ah 30 mA
60 Ah 36 mA
70 Ah 42 mA
90 Ah 54 mA

226
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
226

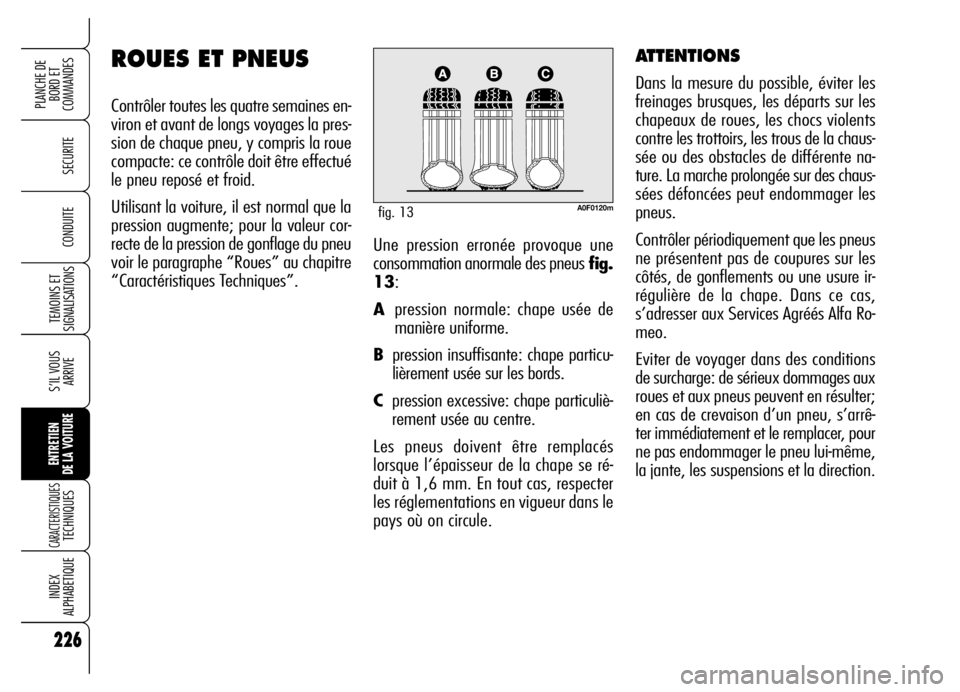

Une pression erronée provoque une
consommation anormale des pneus fig.
13:
A pression normale: chape usée de
manière uniforme.
Bpression insuffisante: chape particu-
lièrement usée sur les bords.
Cpression excessive: chape particuliè-
rement usée au centre.
Les pneus doivent être remplacés
lorsque l’épaisseur de la chape se ré-
duit à 1,6 mm. En tout cas, respecter
les réglementations en vigueur dans le
pays où on circule.
ATTENTIONS
Dans la mesure du possible, éviter les
freinages brusques, les départs sur les
chapeaux de roues, les chocs violents
contre les trottoirs, les trous de la chaus-
sée ou des obstacles de différente na-
ture. La marche prolongée sur des chaus-
sées défoncées peut endommager les
pneus.
Contrôler périodiquement que les pneus
ne présentent pas de coupures sur les
côtés, de gonflements ou une usure ir-
régulière de la chape. Dans ce cas,
s’adresser aux Services Agréés Alfa Ro-
meo.
Eviter de voyager dans des conditions
de surcharge: de sérieux dommages aux
roues et aux pneus peuvent en résulter;
en cas de crevaison d’un pneu, s’arrê-
ter immédiatement et le remplacer, pour
ne pas endommager le pneu lui-même,
la jante, les suspensions et la direction.
ROUES ET PNEUS
Contrôler toutes les quatre semaines en-
viron et avant de longs voyages la pres-
sion de chaque pneu, y compris la roue
compacte: ce contrôle doit être effectué
le pneu reposé et froid.
Utilisant la voiture, il est normal que la
pression augmente; pour la valeur cor-
recte de la pression de gonflage du pneu
voir le paragraphe “Roues” au chapitre
“Caractéristiques Techniques”.
A0F0120mfig. 13

241
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

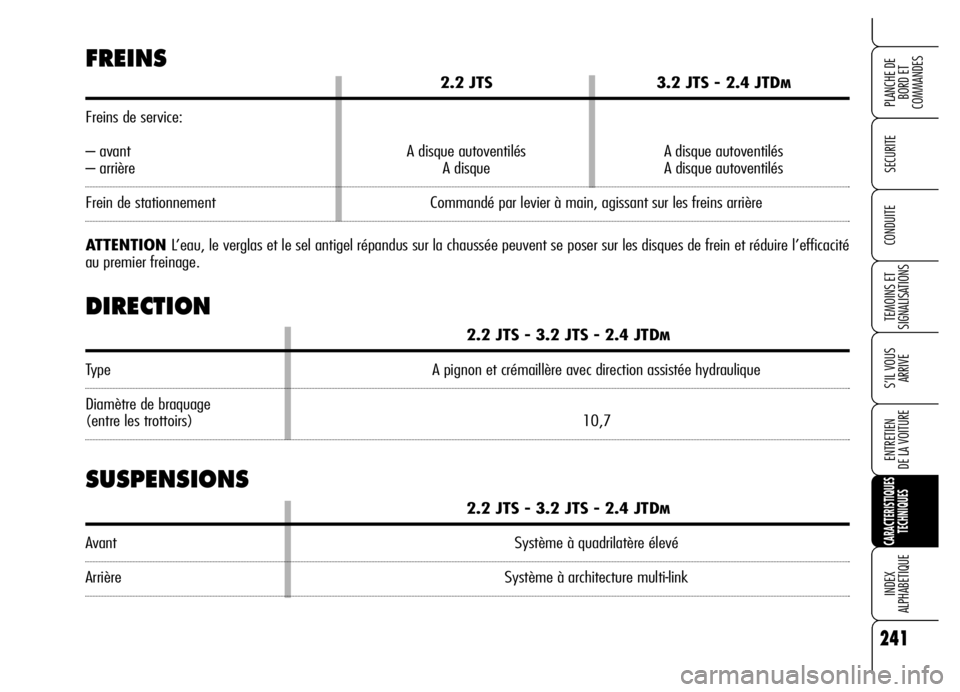

2.2 JTS 3.2 JTS - 2.4 JTDM
Freins de service:
– avant A disque autoventilés A disque autoventilés
– arrière A disque A disque autoventilés
Frein de stationnement Commandé par levier à main, agissant sur les freins arrière
ATTENTION L’eau, le verglas et le sel antigel répandus sur la chaussée peuvent se poser sur les disques de frein et réduire l’efficacité
au premier freinage.
2.2 JTS - 3.2 JTS - 2.4 JTDM
Type A pignon et crémaillère avec direction assistée hydraulique
Diamètre de braquage
(entre les trottoirs) 10,7
FREINS
DIRECTION
2.2 JTS - 3.2 JTS - 2.4 JTDM
Avant Système à quadrilatère élevé
Arrière Système à architecture multi-link
SUSPENSIONS

251
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Lubrifiants à base synthétique de degré SAE 5W-40
qualification FIAT 9.55535-H2.
Lubrifiants à base synthétique de degré SAE 5W-40
qualification FIAT 9.55535-M2.SELENIA StAR
SELENIA WRSelon le Plan
d’Entretien Programmé
Selon le Plan
d’Entretien Programmé
Pour le fonctionnement correct des versions Multijet avec DPF, utiliser exclusivement le type de lubrifiant original. En cas d’urgence, si le produit ori-
ginal n’est pas disponible, n’effectuer qu’un seul appoint maximum de 0,5 l et se rendre, dès que possible, auprès Services Agréés Alfa Romeo.
En cas d’emploi de produits SAE 5W-40 non originaux, sont acceptés des lubrifiants aux performances minimum ACEA A3 pour les moteurs
essence, ACEA B4 pour les moteurs Diesel ; dans ce cas, les performances optimales du moteur ne sont pas garanties. L’emploi de produits
ayant des caractéristiques inférieures à ACEA A3 et ACEA B4 pourrait provoquer des dommages au moteur, non couverts par la garantie. Pour
des conditions climatiques particulièrement rigides, demander au Services Agréés Alfa Romeo le produit approprié de la gamme Selenia.
FLUIDES ET LUBRIFIANTS
CARACTERISTIQUES ET PRODUITS CONSEILLES
Emploi Caractéristiques qualitatives des fluides Fluides Intervalle
et lubrifiants pour un fonctionnement et lubrifiants de vidange
correct de la voiture originaux
Lubrifiants pour
moteurs à essence
Lubrifiants pour
moteurs diesel

VIDANGE HUILE MOTEUR (litres)
RAVITAILLEMENT CARBURANT (litres)
QUALITYASSISTENZA TECNICA - INGEGNERIA ASSISTENZIALE
Largo Senatore G. Agnelli, 5 - 10040 Volvera - Torino (Italia)
Fiat Auto S.p.A.
Publication n. 60431434 - 2
èmeEdition - 03/2006Propriété reservée. Reproduction, même partielle, interdite sans autorisation
écrite de Fiat Auto S.p.A.
SERVICE
2.2 JTS - 3.2 JTS 2.4 JTDM
Circuit de lubrification moteur 5,4 6,4
Ne pas disperser l’huile épuisée dans l’environnement.
PRESSIONS DE GONFLAGE A FROID
Lorsque le pneu est chaud la valeur de la pression doit être +0,3 bar par rapport à la valeur indiquée. Contrôler de toute façon la valeur correcte du
pneu froid.
Avec les pneus à neige la valeur de la pression doit être +0,2 bar par rapport à la valeur indiquée pour les pneus en dotation.
Pour une utilisation à des vitesses constantes supérieures à 160 km/h gonfler aux pressions de pleine charge.
2.2 JTS - 2.4 JTDM3.2 JTS
Capacité réservoir 70 69
Réserve 10 10
Ravitailler les voitures avec moteur à essence uniquement avec de l’essence sans plomb à l’indice d’octane (RON) non inférieur à 95 (Spécification EN228).
Ravitailler les voitures avec moteur diesel uniquement avec du gazole pour autotraction (Spécification EN590).
Roue compacte
de secours
T125/80 R17
4,2 Pneus
225/50 R17 98W
avant arrière
2,5 2,5
2,7 2,7Pneus
235/45 R18 98W
avant arrière
2,7 2,5
2,8 2,6Pneus
215/55 R16 93V
avant arrière
2,3 2,3
2,6 2,6
à charge moyenne bar
à pleine charge bar

CONDUITE ET ENTRETIEN
SERVICE
FRANÇAIS
ALFA
Alfa Brera cop. LUM FRA 27-08-2007 12:19 Pagina 1
