2006 Alfa Romeo Brera/Spider service

160
SECURITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
AVARIE SYSTEME
PROTECTION
VEHICULE
(jaune ambre)
DESACTIVATION DU
VERROUILLAGE
DE LA DIRECTION
(jaune ambre)
Avarie système
protection véhicule
La visualisation d’un message sur l’af-
fichage signale l’avarie du système de
protection du véhicule: dans ce cas,
s’adresser dès que possible aux Services
Agréés Alfa Romeo.
Désactivation du verrouillage
de la direction
En cas d’extinction de la voiture en
marche par l’extraction de la clé élec-
tronique du dispositif de démarrage, l’af-
fichage visualise un message.
AVARIE ALARME
(où prévue)
(jaune ambre)
TENTATIVE
D’EFFRACTION
(jaune ambre)
CLE ELECTRONIQUE
NON RECONNUE
(jaune ambre)
Avarie alarme
La visualisation d’un message + sym-
bole sur l’affichage signalentune ano-
malie au système d’alarme. S’adresser
dès que possible aux Services Agréés Al-
fa Romeo.
Tentative d’effraction
La visualisation d’un message + sym-
bole sur l’affichage signalentune tenta-
tive d’effraction. S’adresser dès que pos-
sible aux Services Agréés Alfa Romeo. – à lumière clignotante: il signale
la possibilité d’endommagement du ca-
talyseur (voir “Système EOBD” au cha-
pitre “Planche de bord et commandes”).
En cas de témoin allumé à lumière cli-
gnotante, il faut lâcher la pédale de l’ac-
célérateur, revenir au bas régime, jus-
qu’à ce que le témoin ne clignote plus;
poursuivre la marche à une vitesse mo-
dérée, en essayant d’éviter des condi-
tions de conduite qui peuvent provoquer
des clignotements ultérieurs et s’adres-
ser le plus tôt possible à un Service
Agréé Alfa Romeo.
Si, en introduisant la clé
dans le dispositif de dé-
marrage, le témoin
Une
s’allume pas ou bien si, pendant
la marche, il s’allume à lumière
fixe ou clignotante, s’adresser le
plus tôt possible aux Services
Agréés Alfa Romeo. La fonction-
nalité du témoin
Upeut être vé-
rifiée à l’aide d’appareils spé-
ciaux par les agents de contrôle
de la circulation. S’en tenir aux
normes en vigueur dans le Pays
où l’on circule.
>Y

162
SECURITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
INTERVENTION
INTERRUPTEUR
INERTIEL COUPURE
CARBURANT
Quand l’interrupteur inertiel coupure car-
burant intervient, on visualise un mes-

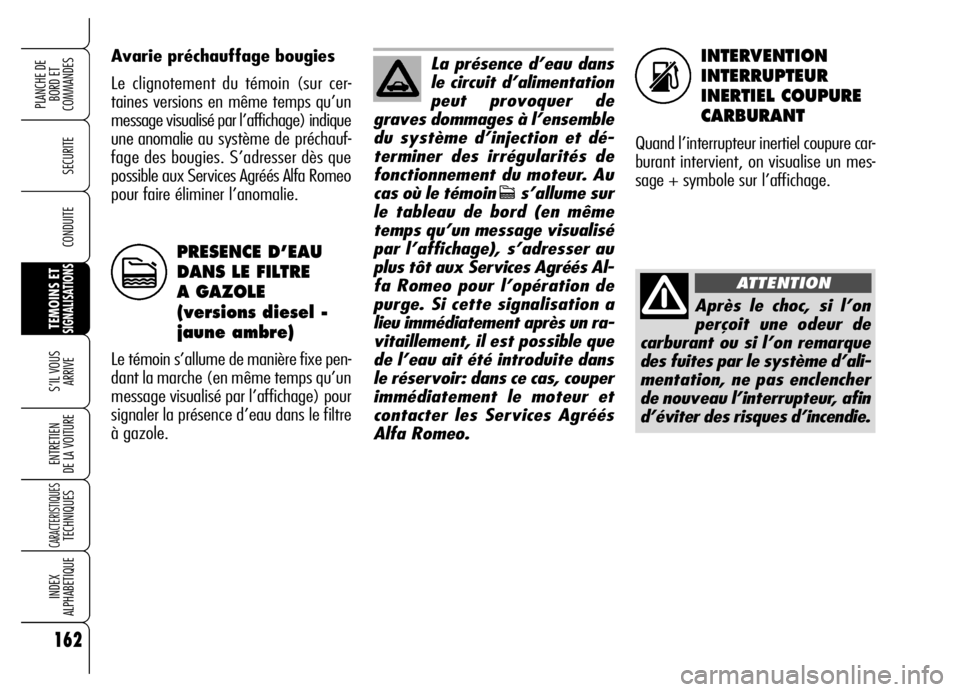

sage + symbole sur l’affichage. Avarie préchauffage bougies
Le clignotement du témoin (sur cer-
taines versions en même temps qu’un
message visualisé par l’affichage) indique
une anomalie au système de préchauf-
fage des bougies. S’adresser dès que
possible aux Services Agréés Alfa Romeo
pour faire éliminer l’anomalie.
PRESENCE D’EAU
DANS LE FILTRE
A GAZOLE
(versions diesel -
jaune ambre)
Le témoin s’allume de manière fixe pen-
dant la marche (en même temps qu’un
message visualisé par l’affichage) pour
signaler la présence d’eau dans le filtre
à gazole.
c
La présence d’eau dans
le circuit d’alimentation
peut provoquer de
graves dommages à l’ensemble
du système d’injection et dé-
terminer des irrégularités de
fonctionnement du moteur. Au
cas où le témoin
cs’allume sur
le tableau de bord (en même
temps qu’un message visualisé
par l’affichage), s’adresser au
plus tôt aux Services Agréés Al-
fa Romeo pour l’opération de
purge. Si cette signalisation a
lieu immédiatement après un ra-
vitaillement, il est possible que
de l’eau ait été introduite dans
le réservoir: dans ce cas, couper
immédiatement le moteur et
contacter les Services Agréés
Alfa Romeo.
Après le choc, si l’on
perçoit une odeur de
carburant ou si l’on remarque
des fuites par le système d’ali-
mentation, ne pas enclencher
de nouveau l’interrupteur, afin
d’éviter des risques d’incendie.
ATTENTION
s

163
SECURITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

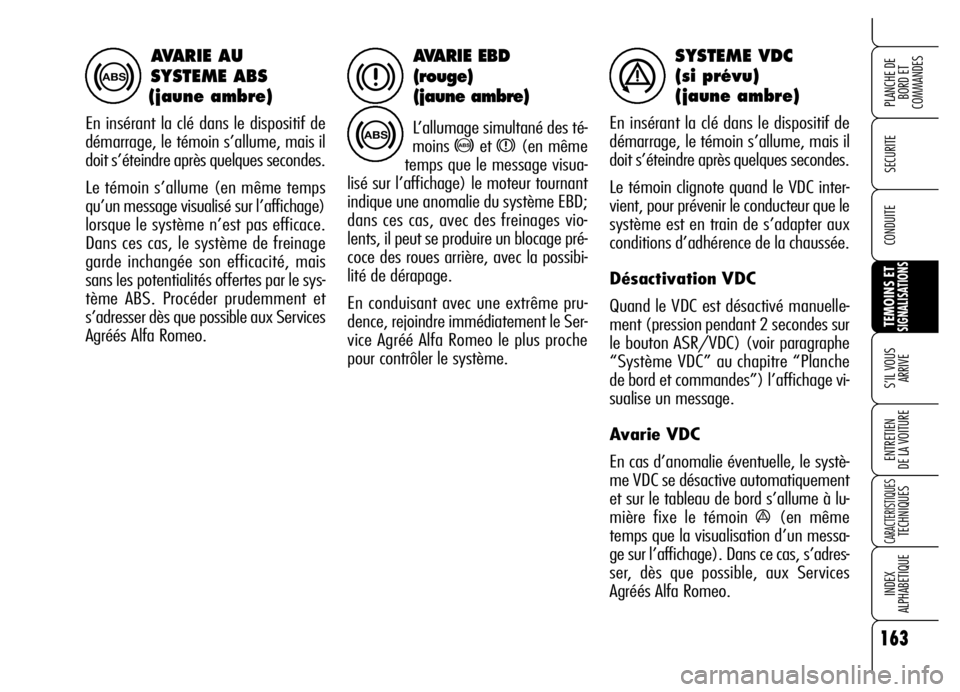

AVARIE EBD
(rouge)
(jaune ambre)
L’allumage simultané des té-
moins
>et x(en même
temps que le message visua-
lisé sur l’affichage) le moteur tournant
indique une anomalie du système EBD;
dans ces cas, avec des freinages vio-
lents, il peut se produire un blocage pré-
coce des roues arrière, avec la possibi-
lité de dérapage.
En conduisant avec une extrême pru-
dence, rejoindre immédiatement le Ser-
vice Agréé Alfa Romeo le plus proche
pour contrôler le système.
SYSTEME VDC
(si prévu)
(jaune ambre)
En insérant la clé dans le dispositif de
démarrage, le témoin s’allume, mais il
doit s’éteindre après quelques secondes.
Le témoin clignote quand le VDC inter-
vient, pour prévenir le conducteur que le
système est en train de s’adapter aux
conditions d’adhérence de la chaussée.
Désactivation VDC
Quand le VDC est désactivé manuelle-
ment (pression pendant 2 secondes sur
le bouton ASR/VDC) (voir paragraphe
“Système VDC” au chapitre “Planche
de bord et commandes”) l’affichage vi-
sualise un message.
Avarie VDC
En cas d’anomalie éventuelle, le systè-
me VDC se désactive automatiquement
et sur le tableau de bord s’allume à lu-
mière fixe le témoin
á(en même
temps que la visualisation d’un messa-
ge sur l’affichage). Dans ce cas, s’adres-
ser, dès que possible, aux Services
Agréés Alfa Romeo.
AVARIE AU
SYSTEME ABS
(jaune ambre)
En insérant la clé dans le dispositif de
démarrage, le témoin s’allume, mais il
doit s’éteindre après quelques secondes.
Le témoin s’allume (en même temps
qu’un message visualisé sur l’affichage)
lorsque le système n’est pas efficace.
Dans ces cas, le système de freinage
garde inchangée son efficacité, mais
sans les potentialités offertes par le sys-
tème ABS. Procéder prudemment et
s’adresser dès que possible aux Services
Agréés Alfa Romeo.
>
>
xá

164
SECURITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

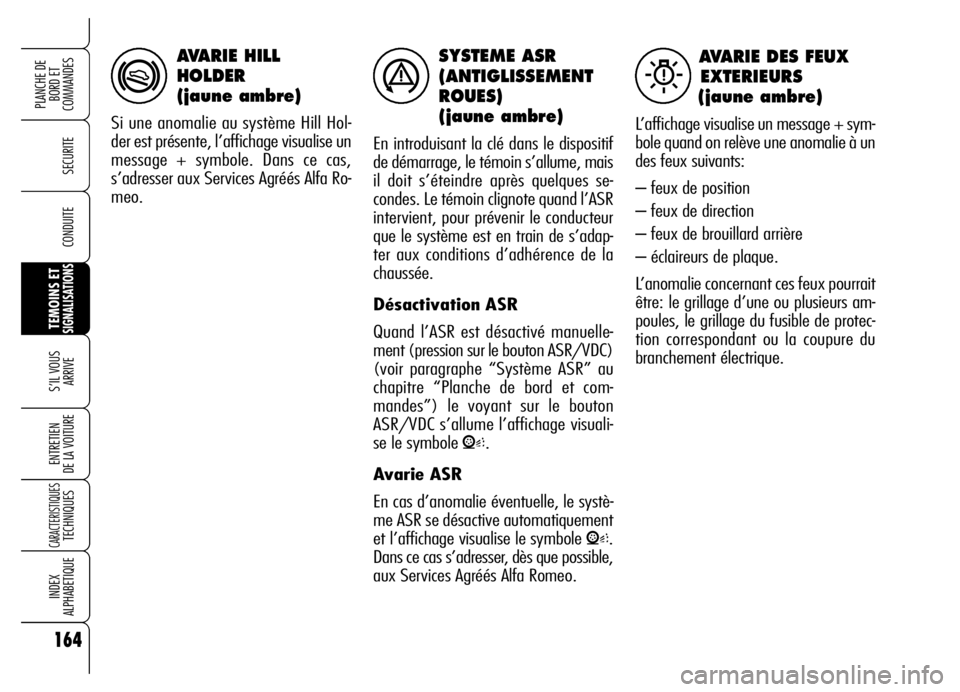

SYSTEME ASR
(ANTIGLISSEMENT
ROUES)
(jaune ambre)
En introduisant la clé dans le dispositif
de démarrage, le témoin s’allume, mais
il doit s’éteindre après quelques se-
condes. Le témoin clignote quand l’ASR
intervient, pour prévenir le conducteur
que le système est en train de s’adap-
ter aux conditions d’adhérence de la
chaussée.
Désactivation ASR
Quand l’ASR est désactivé manuelle-
ment (pression sur le bouton ASR/VDC)
(voir paragraphe “Système ASR” au
chapitre “Planche de bord et com-
mandes”) le voyant sur le bouton
ASR/VDC s’allume l’affichage visuali-
se le symbole
V.
Avarie ASR
En cas d’anomalie éventuelle, le systè-
me ASR se désactive automatiquement
et l’affichage visualise le symbole
V.
Dans ce cas s’adresser, dès que possible,
aux Services Agréés Alfa Romeo.
á
AVARIE DES FEUX
EXTERIEURS
(jaune ambre)
L’affichage visualise un message + sym-
bole quand on relève une anomalie à un
des feux suivants:
– feux de position
– feux de direction
– feux de brouillard arrière
– éclaireurs de plaque.
L’anomalie concernant ces feux pourrait
être: le grillage d’une ou plusieurs am-
poules, le grillage du fusible de protec-
tion correspondant ou la coupure du
branchement électrique.
W
AVARIE HILL
HOLDER
(jaune ambre)
Si une anomalie au système Hill Hol-
der est présente, l’affichage visualise un
message + symbole. Dans ce cas,
s’adresser aux Services Agréés Alfa Ro-
meo.
*

167
SECURITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
RESERVE
CARBURANT –
AUTONOMIE
LIMITEE
(jaune ambre)
Le témoin sur l’indicateur de niveau de
carburant s’allume quand dans le ré-
servoir sont restés environ 10 litres de
carburant et qu’il y a une autonomie
inférieure à 50 km (ou 31 mi): l’affi-
chage visualise un message d’avertis-
sement.
CRUISE CONTROL
(si prévu)
(vert)
Le témoin s’allume (en même temps
qu’un message visualisé sur l’affichage)
quand la bague du régulateur de vites-
se constante est tournée en position
Ü.
KÜ
AVARIE AU
SYSTEME ANTI-
ECRASEMENT
VITRES
(jaune ambre)
L’affichage visualise un message + sym-
bole quand relève une anomalie au sys-
tème anti-écrasement des vitres.
Dans ce cas, s’adresser aux Services
Agréés Alfa Romeo.
PIEGE DES
PARTICULES
ENGORGE
(versions diesel)
(jaune ambre)
L’affichage visualise un message + sym-
bole quand le piège pour les particules
est engorgé et le type de conduite ne
permet pas l’activation automatique de
la procédure de régénération.
Pour permettre la régénération et donc
nettoyer le filtre, il est conseillé de main-
tenir la voiture en marche jusqu’à la dis-
parition du symbole
h+ messa-
ge de l’affichage.
h
5
Si le témoin Kclignote
pendant la marche,
s’adresser aux Services
Agréés Alfa Romeo.

170
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
170
ATTENTIONNe pas brancher direc-
tement les bornes négatives des deux
batteries: d’éventuelles étincelles peu-
vent incendier le gaz détonnant qui pour-
rait sortir de la batterie. Si la batterie
d’appoint est installée sur une autre voi-
ture, il faut éviter qu’entre cette dernière
et la voiture à batterie déchargée des
parties métalliques ne viennent acci-
dentellement en contact.

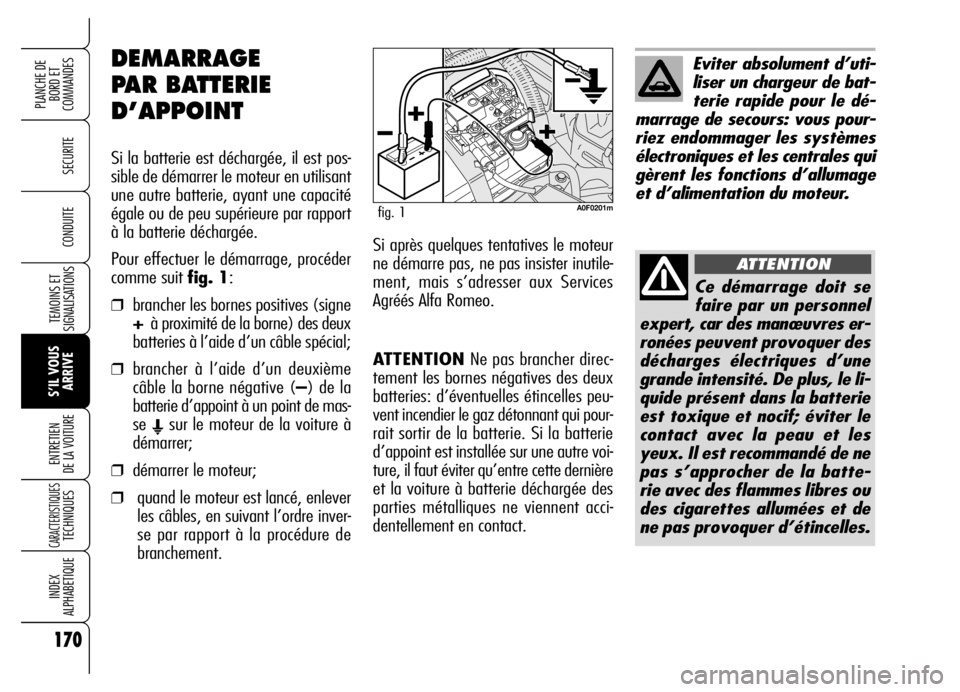

DEMARRAGE
PAR BATTERIE
D’APPOINT
Si la batterie est déchargée, il est pos-
sible de démarrer le moteur en utilisant
une autre batterie, ayant une capacité
égale ou de peu supérieure par rapport
à la batterie déchargée.
Pour effectuer le démarrage, procéder
comme suit fig. 1:
❒brancher les bornes positives (signe
+à proximité de la borne) des deux
batteries à l’aide d’un câble spécial;
❒brancher à l’aide d’un deuxième
câble la borne négative (–) de la
batterie d’appoint à un point de mas-
se
Esur le moteur de la voiture à
démarrer;
❒démarrer le moteur;
❒quand le moteur est lancé, enlever
les câbles, en suivant l’ordre inver-
se par rapport à la procédure de
branchement.Si après quelques tentatives le moteur
ne démarre pas, ne pas insister inutile-
ment, mais s’adresser aux Services
Agréés Alfa Romeo.
Eviter absolument d’uti-
liser un chargeur de bat-
terie rapide pour le dé-
marrage de secours: vous pour-
riez endommager les systèmes
électroniques et les centrales qui
gèrent les fonctions d’allumage
et d’alimentation du moteur.
Ce démarrage doit se
faire par un personnel
expert, car des manœuvres er-
ronées peuvent provoquer des
décharges électriques d’une
grande intensité. De plus, le li-
quide présent dans la batterie
est toxique et nocif; éviter le
contact avec la peau et les
yeux. Il est recommandé de ne
pas s’approcher de la batte-
rie avec des flammes libres ou
des cigarettes allumées et de
ne pas provoquer d’étincelles.
ATTENTION
A0F0201mfig. 1

179
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

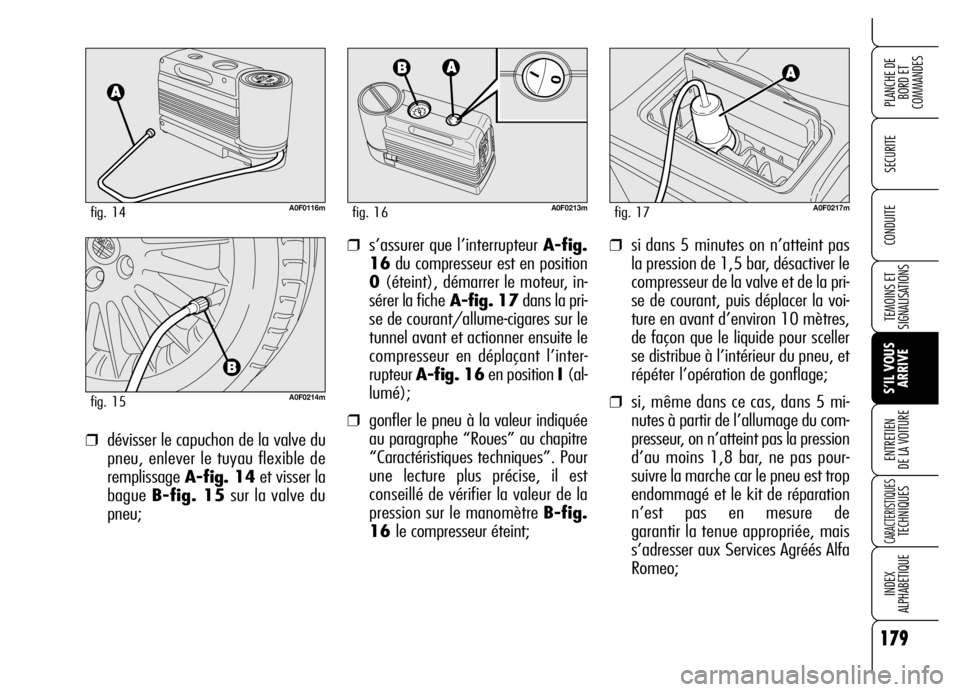

CONDUITE❒si dans 5 minutes on n’atteint pas
la pression de 1,5 bar, désactiver le
compresseur de la valve et de la pri-
se de courant, puis déplacer la voi-
ture en avant d’environ 10 mètres,
de façon que le liquide pour sceller
se distribue à l’intérieur du pneu, et
répéter l’opération de gonflage;
❒si, même dans ce cas, dans 5 mi-
nutes à partir de l’allumage du com-
presseur, on n’atteint pas la pression
d’au moins 1,8 bar, ne pas pour-
suivre la marche car le pneu est trop
endommagé et le kit de réparation
n’est pas en mesure de
garantir la tenue appropriée, mais
s’adresser aux Services Agréés Alfa
Romeo;
❒dévisser le capuchon de la valve du
pneu, enlever le tuyau flexible de
remplissage A-fig. 14et visser la
bague B-fig. 15sur la valve du
pneu;
❒s’assurer que l’interrupteur A-fig.
16du compresseur est en position
0(éteint), démarrer le moteur, in-
sérer la ficheA-fig. 17dans la pri-
se de courant/allume-cigares sur le
tunnel avant et actionner ensuite le
compresseur en déplaçant l’inter-
rupteur A-fig. 16en position I (al-
lumé);
❒gonfler le pneu à la valeur indiquée
au paragraphe “Roues” au chapitre
“Caractéristiques techniques”. Pour
une lecture plus précise, il est
conseillé de vérifier la valeur de la
pression sur le manomètre B-fig.
16 le compresseur éteint;
A0F0116mfig. 14
A0F0214mfig. 15
A0F0213mfig. 16A0F0217mfig. 17

180
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

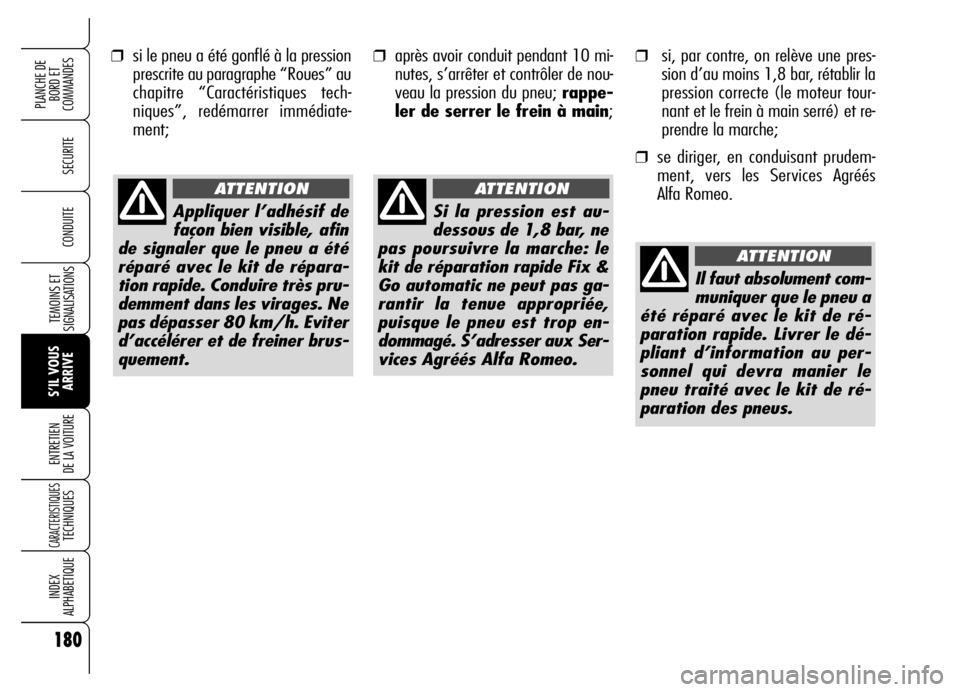

❒si le pneu a été gonflé à la pression
prescrite au paragraphe “Roues” au
chapitre “Caractéristiques tech-
niques”, redémarrer immédiate-
ment;
Appliquer l’adhésif de
façon bien visible, afin
de signaler que le pneu a été
réparé avec le kit de répara-
tion rapide. Conduire très pru-
demment dans les virages. Ne
pas dépasser 80 km/h. Eviter
d’accélérer et de freiner brus-
quement.
ATTENTION
Il faut absolument com-
muniquer que le pneu a
été réparé avec le kit de ré-
paration rapide. Livrer le dé-
pliant d’information au per-
sonnel qui devra manier le
pneu traité avec le kit de ré-
paration des pneus.
ATTENTION
Si la pression est au-
dessous de 1,8 bar, ne
pas poursuivre la marche: le
kit de réparation rapide Fix &
Go automatic ne peut pas ga-
rantir la tenue appropriée,
puisque le pneu est trop en-
dommagé. S’adresser aux Ser-
vices Agréés Alfa Romeo.
ATTENTION
❒après avoir conduit pendant 10 mi-
nutes, s’arrêter et contrôler de nou-
veau la pression du pneu; rappe-
ler de serrer le frein à main;❒si, par contre, on relève une pres-
sion d’au moins 1,8 bar, rétablir la
pression correcte (le moteur tour-
nant et le frein à main serré) et re-
prendre la marche;
❒se diriger, en conduisant prudem-
ment, vers les Services Agréés
Alfa Romeo.
