Désactivation automatique
Cruise Control
Le Cruise Control est désactivé de fa-
çon temporaire en cas d’intervention du
système ABS ou VDC (supérieure au
temps maxi permis): dans ce cas, la der-
nière vitesse sélectionnée reste mémo-
risée, rappelable en appuyant sur la
touche RES.
En cas d’avarie du Cruise Control ou du
système de contrôle moteur, le disposi-
tif est désactivé jusqu’à l’extraction de
la clé électronique du dispositif de dé-
marrage. Dans ce cas, s’adresser aux
Services Agréés Alfa Romeo.
Le dispositif est aussi désactivé auto-
matiquement en cas d’actionnement ac-
cidentel ou erroné du levier, de la bague
Aou du bouton RES: dans ce cas, on
peut réactiver le dispositif en ramenant
la voiture à la vitesse désirée et en agis-
sant sur le levier vers le haut (+) ou vers
le bas (–).DESENCLENCHEMENT
DU DISPOSITIF
Le dispositif est désactivé dans les cas
suivants:
❒en tournant la bague A-fig. 50sur
O;
❒en éteignant le moteur ou en enle-
vant la clé électronique du disposi-
tif de démarrage;
❒en appuyant sur la pédale du frein,
de l’embrayage (dans ces cas, la
dernière vitesse mémorisée reste
mémorisée, sélectionnable à travers
la pression sur le bouton RES);
❒en appuyant sur la pédale de l’ac-
célérateur: dans ce cas, le dispositif
est désactivé seulement de façon
temporaire; en lâchant la pédale, le
dispositif se réactive automatique-
ment;
❒la vitesse de la voiture descend au-
dessous de la valeur limite établie
(dans ce cas, la dernière vitesse mé-
morisée reste mémorisée, sélec-
tionnable à travers la pression sur
le bouton RES);
74
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
En cas de fonctionne-
ment défectueux ou de
panne du dispositif, tourner la
bague A-fig. 50 sur O et
s’adresser aux Services
Agréés Alfa Romeo après
avoir vérifié l’intégrité du fu-
sible de protection.
ATTENTION
Pendant la marche le
dispositif activé, ne ja-
mais placer le levier du chan-
gement de vitesse au point
mort.
ATTENTION

88
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

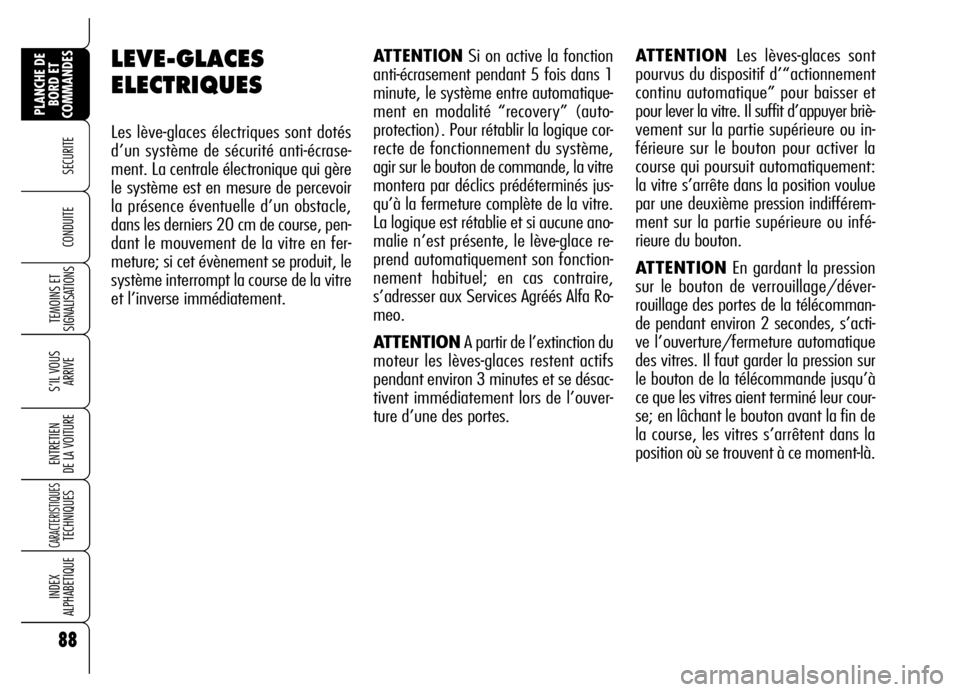

ATTENTIONSi on active la fonction
anti-écrasement pendant 5 fois dans 1
minute, le système entre automatique-
ment en modalité “recovery” (auto-
protection). Pour rétablir la logique cor-
recte de fonctionnement du système,
agir sur le bouton de commande, la vitre
montera par déclics prédéterminés jus-
qu’à la fermeture complète de la vitre.
La logique est rétablie et si aucune ano-
malie n’est présente, le lève-glace re-
prend automatiquement son fonction-
nement habituel; en cas contraire,
s’adresser aux Services Agréés Alfa Ro-
meo.
ATTENTIONA partir de l’extinction du
moteur les lèves-glaces restent actifs
pendant environ 3 minutes et se désac-
tivent immédiatement lors de l’ouver-
ture d’une des portes.ATTENTION Les lèves-glaces sont
pourvus du dispositif d’“actionnement
continu automatique” pour baisser et
pour lever la vitre. Il suffit d’appuyer briè-
vement sur la partie supérieure ou in-
férieure sur le bouton pour activer la
course qui poursuit automatiquement:
la vitre s’arrête dans la position voulue
par une deuxième pression indifférem-
ment sur la partie supérieure ou infé-
rieure du bouton.
ATTENTIONEn gardant la pression
sur le bouton de verrouillage/déver-
rouillage des portes de la télécomman-
de pendant environ 2 secondes, s’acti-
ve l’ouverture/fermeture automatique
des vitres. Il faut garder la pression sur
le bouton de la télécommande jusqu’à
ce que les vitres aient terminé leur cour-
se; en lâchant le bouton avant la fin de
la course, les vitres s’arrêtent dans la
position où se trouvent à ce moment-là.LEVE-GLACES
ELECTRIQUES
Les lève-glaces électriques sont dotés
d’un système de sécurité anti-écrase-
ment. La centrale électronique qui gère
le système est en mesure de percevoir
la présence éventuelle d’un obstacle,
dans les derniers 20 cm de course, pen-
dant le mouvement de la vitre en fer-
meture; si cet évènement se produit, le
système interrompt la course de la vitre
et l’inverse immédiatement.

98
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
PORTE-BAGAGES/
PORTE-SKIS
Sur certaines versions, la voiture peut
être prédisposée pour le montage des
barres porte-bagages/porte-skis pré-
vues.
Les attelages de prédisposition sont pla-
cés sur le spoiler arrière A-fig. 83et
en correspondance du balais de l’essuie-
lunette B.
A0F0097mfig. 83
PHARES
ORIENTATION DU FAISCEAU
LUMINEUX
Une bonne orientation des phares est
importante pour le confort et la sécuri-
té du conducteur et des autres usagers
de la route. Afin de garantir les
meilleures conditions de visibilité en
voyageant avec les phares allumés, la
voiture doit avoir une correcte assiette
des phares. Pour le contrôle et le régla-
ge éventuel, s’adresser aux Services
Agréés Alfa Romeo.
CORRECTEUR ASSIETTE
DES PHARES
Il fonctionne avec la clé insérée dans le
dispositif de démarrage et les feux de
croisement allumés.
Lorsque la voiture est chargée, elle s’in-
cline en arrière en provoquant une élé-
vation du faisceau lumineux. Dans ce
cas il est nécessaire d’effectuer à nou-
veau une orientation correcte.
Partager uniformément
la charge et se rappeler,
pendant la conduite, de
l’augmentation de la sensibilité
de la voiture au vent latéral.
ATTENTIONAprès avoir parcouru
quelques kilomètres, contrôler de nou-
veau que les vis de fixation des attaches
soient bien serrées.
ATTENTIONNe jamais dépasser les
charges maxi admises (voir chapitre
“Caractéristiques techniques”).

99
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

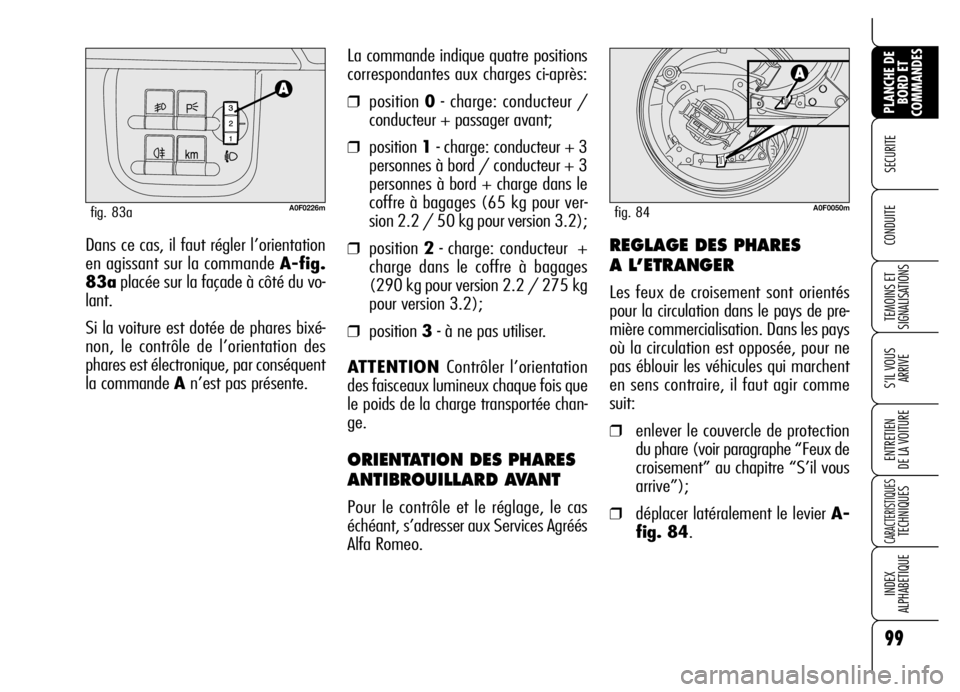

CONDUITE Dans ce cas, il faut régler l’orientation
en agissant sur la commande A-fig.
83aplacée sur la façade à côté du vo-
lant.
Si la voiture est dotée de phares bixé-
non, le contrôle de l’orientation des
phares est électronique, par conséquent
la commande An’est pas présente.La commande indique quatre positions
correspondantes aux charges ci-après:
❒position 0- charge: conducteur /
conducteur + passager avant;
❒position 1- charge: conducteur + 3
personnes à bord / conducteur + 3
personnes à bord + charge dans le
coffre à bagages (65 kg pour ver-
sion 2.2 / 50 kg pour version 3.2);
❒position 2- charge: conducteur +
charge dans le coffre à bagages
(290 kg pour version 2.2 / 275 kg
pour version 3.2);
❒position 3- à ne pas utiliser.
ATTENTION Contrôler l’orientation
des faisceaux lumineux chaque fois que
le poids de la charge transportée chan-
ge.
ORIENTATION DES PHARES
ANTIBROUILLARD AVANT
Pour le contrôle et le réglage, le cas
échéant, s’adresser aux Services Agréés
Alfa Romeo.
A0F0226mfig. 83a
REGLAGE DES PHARES
A L’ETRANGER
Les feux de croisement sont orientés
pour la circulation dans le pays de pre-
mière commercialisation. Dans les pays
où la circulation est opposée, pour ne
pas éblouir les véhicules qui marchent
en sens contraire, il faut agir comme
suit:
❒enlever le couvercle de protection
du phare (voir paragraphe “Feux de
croisement” au chapitre “S’il vous
arrive”);
❒déplacer latéralement le levier A-
fig. 84.
A0F0050mfig. 84

101
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

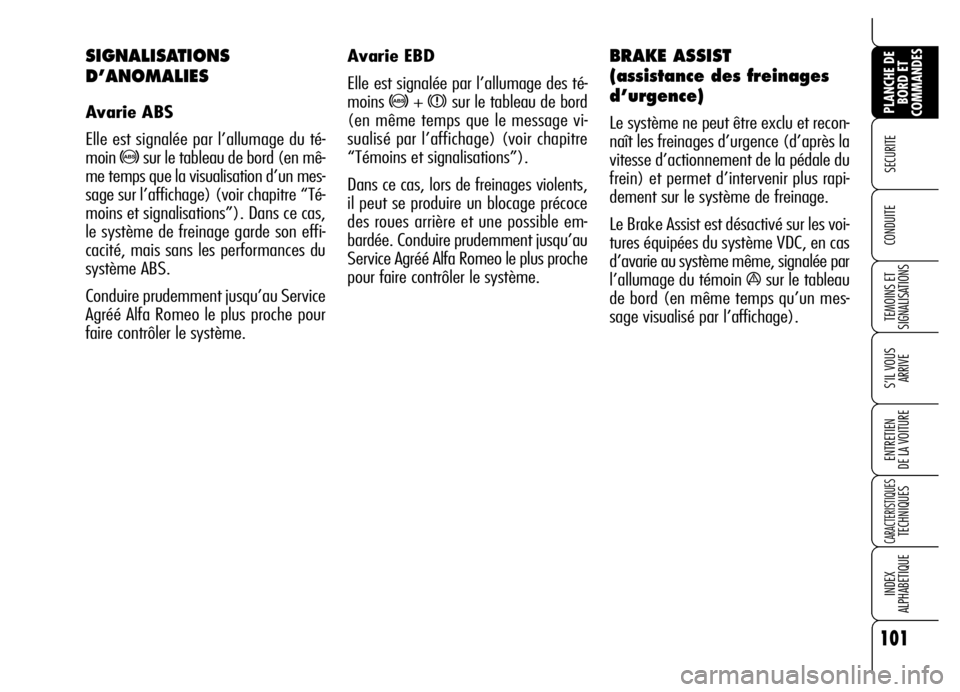

Avarie EBD
Elle est signalée par l’allumage des té-
moins
>+ xsur le tableau de bord
(en même temps que le message vi-
sualisé par l’affichage) (voir chapitre
“Témoins et signalisations”).
Dans ce cas, lors de freinages violents,
il peut se produire un blocage précoce
des roues arrière et une possible em-
bardée. Conduire prudemment jusqu’au
Service Agréé Alfa Romeo le plus proche
pour faire contrôler le système.
BRAKE ASSIST
(assistance des freinages
d’urgence)
Le système ne peut être exclu et recon-
naît les freinages d’urgence (d’après la
vitesse d’actionnement de la pédale du
frein) et permet d’intervenir plus rapi-
dement sur le système de freinage.
Le Brake Assist est désactivé sur les voi-
tures équipées du système VDC, en cas
d’avarie au système même, signalée par
l’allumage du témoin
ásur le tableau
de bord (en même temps qu’un mes-
sage visualisé par l’affichage).
SIGNALISATIONS
D’ANOMALIES
Avarie ABS
Elle est signalée par l’allumage du té-
moin
>sur le tableau de bord (en mê-
me temps que la visualisation d’un mes-
sage sur l’affichage) (voir chapitre “Té-
moins et signalisations”). Dans ce cas,
le système de freinage garde son effi-
cacité, mais sans les performances du
système ABS.
Conduire prudemment jusqu’au Service
Agréé Alfa Romeo le plus proche pour
faire contrôler le système.

103
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Les performances du
système VDC ne doi-
vent pas pousser le conducteur
à prendre des risques inutiles
et non justifiés. La conduite
doit toujours être appropriée
aux conditions de la chaussée,
à la visibilité et à la circulation.
La responsabilité pour la sécu-
rité routière revient toujours
et, en tout cas, au conducteur.
ATTENTION
Pendant l’utilisation
éventuelle de la roue
compacte de secours (si pré-
vue) le système VDC continue
à fonctionner. Se rappeler tou-
jours que la roue compacte,
ayant des dimensions infé-
rieures par rapport à un pneu
normal, présente une adhéren-
ce inférieure par rapport aux
autres pneus de la voiture.
ATTENTION
Pour le fonctionnement
correct du système
VDC les pneus doivent être de
la même marque et du même
type sur toutes les roues, en
conditions parfaites et surtout
du même type, de la marque et
des dimensions prescrites.
ATTENTION
SYSTEME HILL HOLDER
C’est une partie intégrante du système
VDC et facilite le démarrage de côte. Il
s’active automatiquement lorsque les
conditions suivantes se produisent:
❒en montée: voiture arrêtée sur une
route dont la pente est supérieure
à 6%, moteur tournant, pédale em-
brayage et frein appuyées et boîte
de vitesses au point mort ou vites-
se engagée différente de la marche
arrière;
❒en descente: voiture arrêtée sur une
route dont la pente est supérieure
à 6%, moteur tournant, pédale em-
brayage et frein appuyées et marche
arrière engagée.
En phase de démarrage, la centrale du
système VDC maintient la pression de
freinage sur les roues jusqu’à atteindre
le couple moteur nécessaire au démar-
rage ou quand même pendant 1 se-
conde environ, en permettant ainsi de
déplacer aisément le pied droit de la pé-
dale de frein sur l’accélérateur.
SIGNALISATIONS
D’ANOMALIES
En cas d’anomalie éventuelle, le systè-
me VDC se désactive automatiquement
et sur le tableau de bord s’allume à lu-
mière fixe le témoin
á(en même
temps qu’un message visualisé par l’af-
fichage) (voir chapitre “Témoins et si-
gnalisations”). Dans ce cas, s’adresser,
dès que possible, aux Services Agréés
Alfa Romeo.

105
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Activation/désactivation
du système
L’ASR s’enclenche automatiquement
quand on allume le tableau de bord.
Pendant la marche on peut désactiver
l’ASR en appuyant brièvement sur le
bouton ASR/VDC situé sur le meuble
central.
La désactivation du système est mise en
évidence par l’allumage du voyant situé
sur le bouton ASR/VDC et par la visua-
lisation du symbole
Vsur l’affichage.
En désactivant l’ASR pendant la marche,
au démarrage suivant, il se réactivera
automatiquement.
Sur des chaussées enneigées, avec les
chaînes à neige montées, il peut être uti-
le de désactiver l’ASR: dans ces condi-
tions, en effet, le glissement des roues
motrices en phase de démarrage permet
d’obtenir une plus forte traction.Système MSR (réglage du
traînement moteur)
C’est un système, partie intégrante de
l’ASR, qui intervient en cas de brusque
changement de vitesse au cours d’une
escalade, en redonnant du couple au
moteur, et ainsi afin d’éviter que les
roues motrices traînent excessivement,
surtout en condition de faible adhéren-
ce, et qu’elles puissent faire perdre de
la stabilité à la voiture.
Pour le fonctionnement
correct du système
ASR les pneus doivent être de
la même marque, du même ty-
pe et des mêmes dimensions
sur toutes les roues, en condi-
tions habituelles d’utilisation
et aux valeurs de pression in-
diquées (voir paragraphe
“Roues” au chapitre “Carac-
téristiques Techniques”).
ATTENTION
Signalisations d’anomalies
En cas d’anomalie éventuelle, le systè-
me ASR se désactive automatiquement
et l’affichage visualise le symbole
V.
Dans ce cas, s’adresser, dès que pos-
sible, aux Services Agréés Alfa Romeo.

106
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

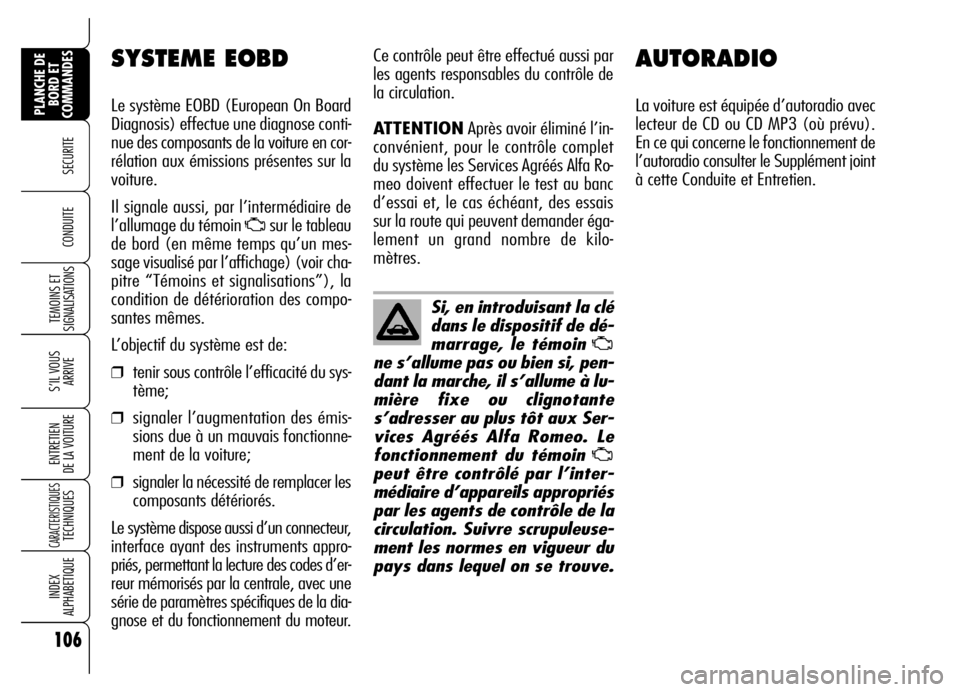

AUTORADIO
La voiture est équipée d’autoradio avec
lecteur de CD ou CD MP3 (où prévu).
En ce qui concerne le fonctionnement de
l’autoradio consulter le Supplément joint
à cette Conduite et Entretien.
SYSTEME EOBD
Le système EOBD (European On Board
Diagnosis) effectue une diagnose conti-
nue des composants de la voiture en cor-
rélation aux émissions présentes sur la
voiture.
Il signale aussi, par l’intermédiaire de
l’allumage du témoin
Usur le tableau
de bord (en même temps qu’un mes-
sage visualisé par l’affichage) (voir cha-
pitre “Témoins et signalisations”), la
condition de détérioration des compo-
santes mêmes.
L’objectif du système est de:
❒tenir sous contrôle l’efficacité du sys-
tème;
❒signaler l’augmentation des émis-
sions due à un mauvais fonctionne-
ment de la voiture;
❒signaler la nécessité de remplacer les
composants détériorés.
Le système dispose aussi d’un connecteur,
interface ayant des instruments appro-
priés, permettant la lecture des codes d’er-
reur mémorisés par la centrale, avec une
série de paramètres spécifiques de la dia-
gnose et du fonctionnement du moteur.
Si, en introduisant la clé
dans le dispositif de dé-
marrage, le témoin
U
ne s’allume pas ou bien si, pen-
dant la marche, il s’allume à lu-
mière fixe ou clignotante
s’adresser au plus tôt aux Ser-
vices Agréés Alfa Romeo. Le
fonctionnement du témoin
U
peut être contrôlé par l’inter-
médiaire d’appareils appropriés
par les agents de contrôle de la
circulation. Suivre scrupuleuse-
ment les normes en vigueur du
pays dans lequel on se trouve.
Ce contrôle peut être effectué aussi par
les agents responsables du contrôle de
la circulation.
ATTENTIONAprès avoir éliminé l’in-
convénient, pour le contrôle complet
du système les Services Agréés Alfa Ro-
meo doivent effectuer le test au banc
d’essai et, le cas échéant, des essais
sur la route qui peuvent demander éga-
lement un grand nombre de kilo-
mètres.
