2006 Alfa Romeo Brera/Spider service

182
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

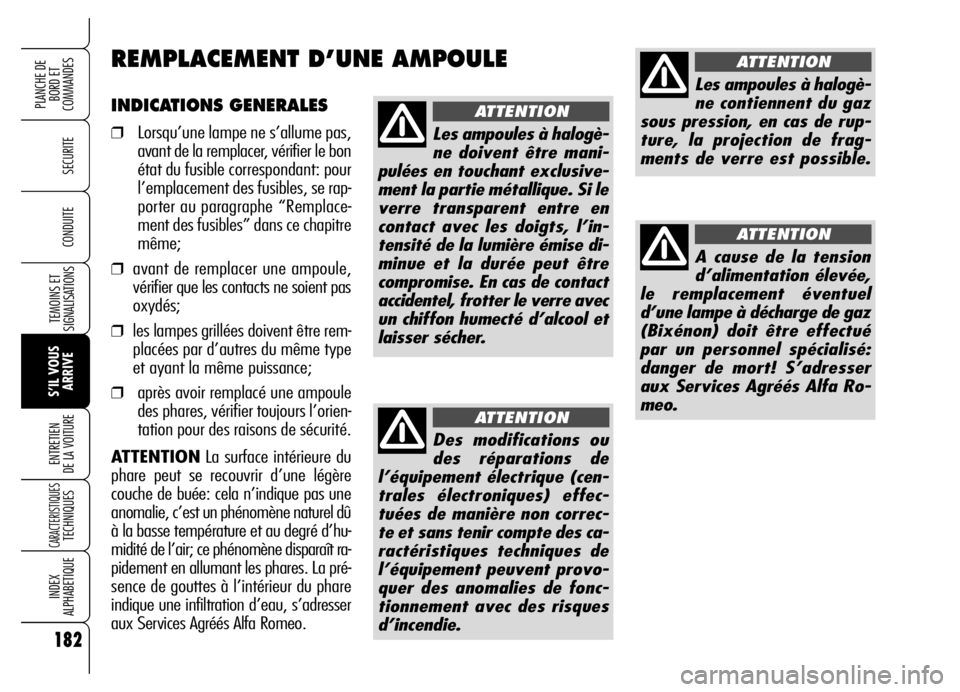

INDICATIONS GENERALES
❒Lorsqu’une lampe ne s’allume pas,
avant de la remplacer, vérifier le bon
état du fusible correspondant: pour
l’emplacement des fusibles, se rap-
porter au paragraphe “Remplace-
ment des fusibles” dans ce chapitre
même;
❒avant de remplacer une ampoule,
vérifier que les contacts ne soient pas
oxydés;
❒les lampes grillées doivent être rem-
placées par d’autres du même type
et ayant la même puissance;
❒après avoir remplacé une ampoule
des phares, vérifier toujours l’orien-
tation pour des raisons de sécurité.
ATTENTIONLa surface intérieure du
phare peut se recouvrir d’une légère
couche de buée: cela n’indique pas une
anomalie, c’est un phénomène naturel dû
à la basse température et au degré d’hu-
midité de l’air; ce phénomène disparaît ra-
pidement en allumant les phares. La pré-
sence de gouttes à l’intérieur du phare
indique une infiltration d’eau, s’adresser
aux Services Agréés Alfa Romeo.
REMPLACEMENT D’UNE AMPOULE
Des modifications ou
des réparations de
l’équipement électrique (cen-
trales électroniques) effec-
tuées de manière non correc-
te et sans tenir compte des ca-
ractéristiques techniques de
l’équipement peuvent provo-
quer des anomalies de fonc-
tionnement avec des risques
d’incendie.
ATTENTION
A cause de la tension
d’alimentation élevée,
le remplacement éventuel
d’une lampe à décharge de gaz
(Bixénon) doit être effectué
par un personnel spécialisé:
danger de mort! S’adresser
aux Services Agréés Alfa Ro-
meo.
ATTENTION
Les ampoules à halogè-
ne contiennent du gaz
sous pression, en cas de rup-
ture, la projection de frag-
ments de verre est possible.
ATTENTION
Les ampoules à halogè-
ne doivent être mani-
pulées en touchant exclusive-
ment la partie métallique. Si le
verre transparent entre en
contact avec les doigts, l’in-
tensité de la lumière émise di-
minue et la durée peut être
compromise. En cas de contact
accidentel, frotter le verre avec
un chiffon humecté d’alcool et
laisser sécher.
ATTENTION

187
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITEClignotants latéraux
Pour remplacer la lampe, procéder com-
me suit:
❒pousser à main le transparent dans
le sens contraire à la direction de
marche de la voiture de façon à com-
primer le ressort de fixation A-fig.
27. Dégager la partie avant et en-
lever le groupe;
❒tourner le porte-ampoule dans le
sens inverse des aiguilles B-fig. 28
et l’enlever du transparent C.
A0F0163mfig. 27A0F0164mfig. 28Procéder avec précau-
tion pour ne pas endom-
mager la carrosserie ou
le transparent.
A cause de la tension
d’alimentation élevée,
le remplacement éventuel
d’une ampoule à décharge de
gaz (Bixénon) doit être effec-
tué seulement par un person-
nel spécialisé: danger de mort!
S’adresser aux Services
Agréés Alfa Romeo.
ATTENTION
Feux de croisement/de route à
décharge de gaz (Bixénon)
(si prévues)
❒enlever l’ampoule Det la remplacer;
❒insérer le porte-ampoule Bdans le
transparent Cpuis placer le groupe
en vérifiant le déclic du ressort de
fixationA-fig. 27.

188
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

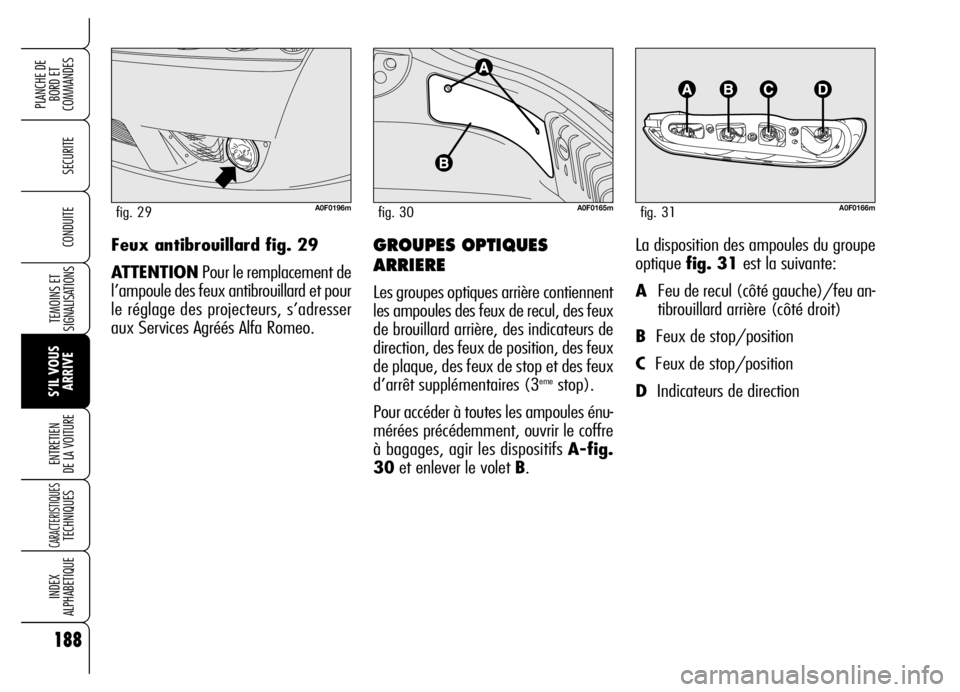

CONDUITEGROUPES OPTIQUES
ARRIERE
Les groupes optiques arrière contiennent
les ampoules des feux de recul, des feux
de brouillard arrière, des indicateurs de
direction, des feux de position, des feux
de plaque, des feux de stop et des feux
d’arrêt supplémentaires (3
emestop).
Pour accéder à toutes les ampoules énu-
mérées précédemment, ouvrir le coffre
à bagages, agir les dispositifs A-fig.
30et enlever le volet B.
A0F0165mfig. 30A0F0166mfig. 31
La disposition des ampoules du groupe
optique fig. 31est la suivante:
A Feu de recul (côté gauche)/feu an-
tibrouillard arrière (côté droit)
B Feux de stop/position
C Feux de stop/position
D Indicateurs de direction
A0F0196mfig. 29
Feux antibrouillard fig. 29
ATTENTIONPour le remplacement de
l’ampoule des feux antibrouillard et pour
le réglage des projecteurs, s’adresser
aux Services Agréés Alfa Romeo.

190
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

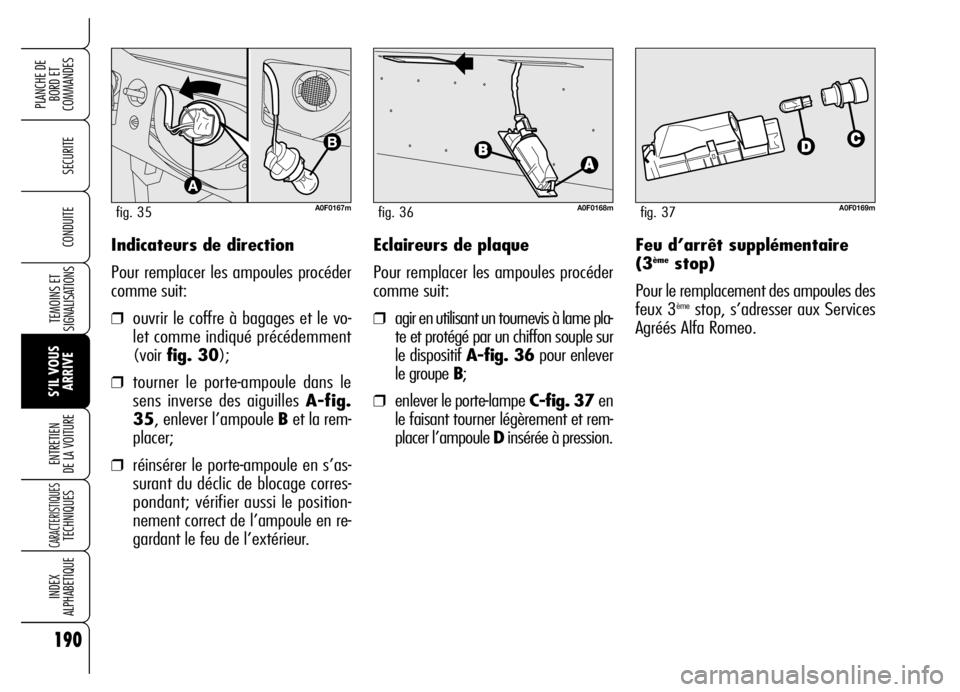

CONDUITEIndicateurs de direction
Pour remplacer les ampoules procéder
comme suit:
❒ouvrir le coffre à bagages et le vo-
let comme indiqué précédemment
(voir fig. 30);
❒tourner le porte-ampoule dans le
sens inverse des aiguilles A-fig.
35, enlever l’ampoule Bet la rem-
placer;
❒réinsérer le porte-ampoule en s’as-
surant du déclic de blocage corres-
pondant; vérifier aussi le position-
nement correct de l’ampoule en re-
gardant le feu de l’extérieur.
A0F0167mfig. 35
Feu d’arrêt supplémentaire
(3èmestop)
Pour le remplacement des ampoules des
feux 3
èmestop, s’adresser aux Services
Agréés Alfa Romeo. Eclaireurs de plaque
Pour remplacer les ampoules procéder
comme suit:❒agir en utilisant un tournevis à lame pla-
te et protégé par un chiffon souple sur
le dispositif A-fig. 36pour enlever
le groupe B;
❒enlever le porte-lampeC-fig. 37 en
le faisant tourner légèrement et rem-
placer l’ampoule Dinsérée à pression.
A0F0168mfig. 36A0F0169mfig. 37

191
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
REMPLACEMENT
D’UNE AMPOULE
INTERIEURE
Pour le type d’ampoule et sa puissance,
voir les indications au paragraphe “Rem-
placement d’une ampoule”.
PLAFONNIER AVANT
Pour remplacer l’ampoule, s’adresser
aux Services Agréés Alfa Romeo.PLAFONNIERS MIROIRS
DE COURTOISIE
Pour remplacer les ampoules, procéder
comme suit:
❒ouvrir le cache A-fig. 38du miroir;
❒enlever le transparent B-fig. 39en
faisant levier sur le point indiqué par
la flèche;
❒soulever soigneusement le porte-lam-
pe Cdu logement correspondant, en-
lever l’ampoule insérée à pression et
la remplacer;
❒remonter correctement le porte-lam-
pe Cdans le logement correspondant;
❒remonter le transparent Ben l’enga-
geant dans sa position correcte
d’abord sur un côté et ensuite en ap-
puyant sur l’autre côté jusqu’à per-
ception du déclic de blocage.
A0F0118mfig. 38A0F0252mfig. 39

194
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
A0F0119mfig. 46
Ne jamais remplacer un
fusible grillé par des fils
métalliques ou un autre
matériel de récupération.
Ne jamais remplacer un
fusible par un autre
ayant un ampérage supérieur;
danger d’incendie.
ATTENTION
Si un fusible général de
protection (MEGA-FU-
SE, MAXI-FUSE) intervient,
s’adresser aux Services
Agréés Alfa Romeo. Avant de
remplacer un fusible, s’assurer
d’avoir sorti la clé de contact
du contacteur et d’avoir éteint
et/ou débranché tous les dis-
positifs électriques.
ATTENTION
Si le fusible devait en-
core griller, s’adresser
aux Services Agréés Alfa Ro-
meo.
ATTENTION

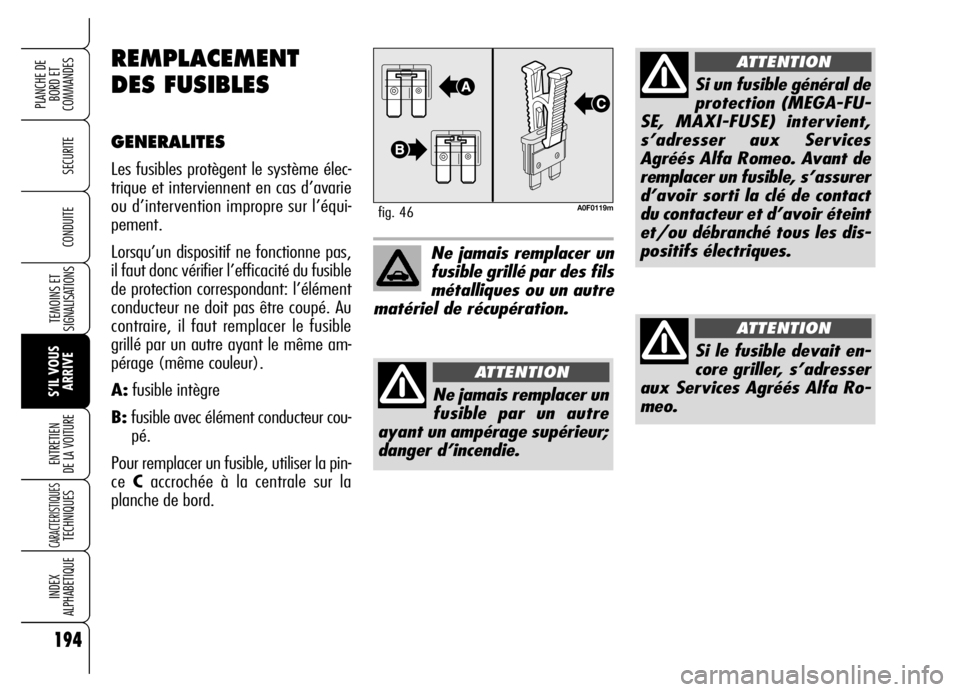

REMPLACEMENT
DES FUSIBLES
GENERALITES
Les fusibles protègent le système élec-
trique et interviennent en cas d’avarie
ou d’intervention impropre sur l’équi-
pement.
Lorsqu’un dispositif ne fonctionne pas,
il faut donc vérifier l’efficacité du fusible
de protection correspondant: l’élément
conducteur ne doit pas être coupé. Au
contraire, il faut remplacer le fusible
grillé par un autre ayant le même am-
pérage (même couleur).
A:fusible intègre
B:fusible avec élément conducteur cou-
pé.
Pour remplacer un fusible, utiliser la pin-
ce Caccrochée à la centrale sur la
planche de bord.

200
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
UTILISATEURS FUSIBLE AMPERE FIGURE
Electroventilateur climatiseur F02 (MAXI-FUSE) 40 52
Verrouillage de la direction électrique F03 (MAXI-FUSE) 20 52
Nœud de freinage (pompe) F04 (MAXI-FUSE) 40 52
Nœud de freinage (électrovanne) F05 (MAXI-FUSE) 40 52
Electroventilateur radiateur (basse vitesse) F06 (MAXI-FUSE) 40 52
Electroventilateur radiateur (vitesse élevée) F07 (MAXI-FUSE) 50 52
Lave-phares F09 20 52
Alarmes sonores F10 15 52
Services différents secondaires injection électronique F11 15 52
+ INT pour système injection électronique F16 7,5 52
Services primaires injection électronique F17 10 52
Nœud contrôle moteur F18 15 52
Compresseur climatiseur F19 7,5 52
Réchauffeur pare-brise F20 20 52
Alimentation pompe carburant F21 20 52
Bobines allumage/injecteurs (versions essence) F22 15 52
Services primaires injection électronique (versions diesel) F22 20 52
Alimentation autoradio/Système de radionavigation F23 15 52
Nœud Body Computer/Bobine relais lave-phares F31 7,5 48
Nœud porte conducteur/nœud porte passager/dispositif
de démarrage F32 15 48
Disponible F33 – 48
Disponible F34 – 48

202
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
UTILISATEURS FUSIBLE AMPERE FIGURE
Allume-cigares avant sur meuble central F44 10 48
Centrale rideau pare-soleil électrique F46 20 48
Système de radionavigation F49 7,5 48
Centrale capteur de pluie F49 7,5 48
Nœud volant F49 7,5 48
Planche boutons de commande F49 7,5 48
Nœud capteurs de stationnement F49 7,5 48
Eclairage commandes tunnel central F49 7,5 48
Eclairage commandes sièges avant F49 7,5 48
Services sur le pare-brise F49 7,5 48
Prédisposition téléphone portable F49 7,5 48
Bouton START/STOP F49 7,5 48
Système Air Bag F50 7,5 48
Centrale système contrôle pression pneus F51 7,5 48
Système prédisposition autoradio F51 7,5 48
Essuie-lave-lunette F52 15 48
Allume-cigares arrière F52 15 48
