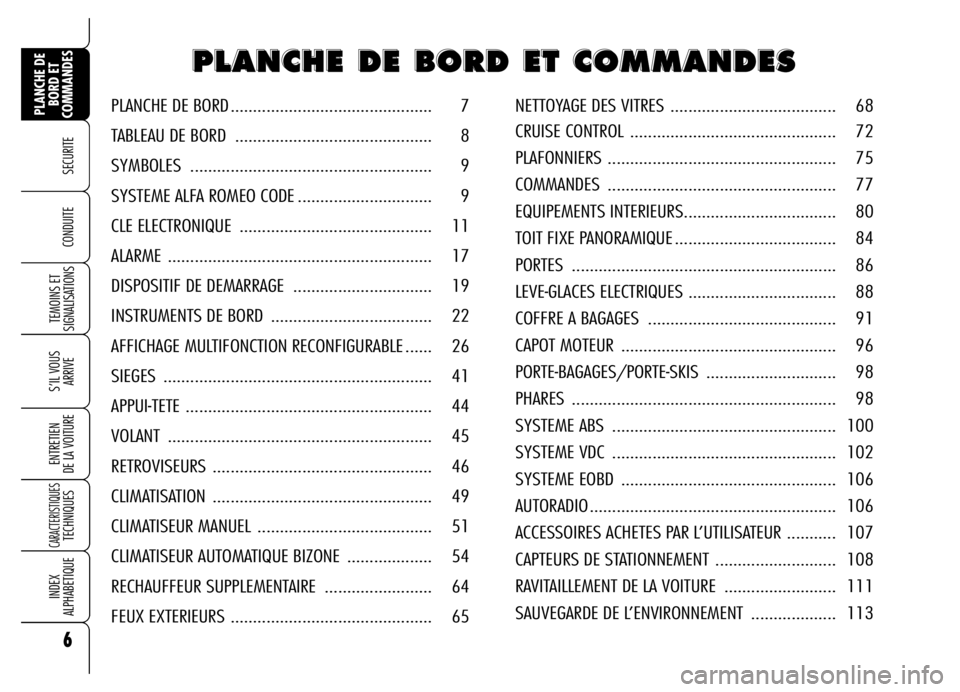

NETTOYAGE DES VITRES ..................................... 68
CRUISE CONTROL .............................................. 72
PLAFONNIERS ................................................... 75
COMMANDES ................................................... 77
EQUIPEMENTS INTERIEURS.................................. 80
TOIT FIXE PANORAMIQUE .................................... 84
PORTES ........................................................... 86
LEVE-GLACES ELECTRIQUES ................................. 88
COFFRE A BAGAGES .......................................... 91
CAPOT MOTEUR ................................................ 96
PORTE-BAGAGES/PORTE-SKIS ............................. 98
PHARES ........................................................... 98
SYSTEME ABS .................................................. 100
SYSTEME VDC .................................................. 102
SYSTEME EOBD ................................................ 106
AUTORADIO ....................................................... 106
ACCESSOIRES ACHETES PAR L’UTILISATEUR ........... 107
CAPTEURS DE STATIONNEMENT ........................... 108
RAVITAILLEMENT DE LA VOITURE ......................... 111
SAUVEGARDE DE L’ENVIRONNEMENT ................... 113 PLANCHE DE BORD ............................................. 7
TABLEAU DE BORD ............................................ 8
SYMBOLES ...................................................... 9
SYSTEME ALFA ROMEO CODE .............................. 9
CLE ELECTRONIQUE ........................................... 11
ALARME ........................................................... 17
DISPOSITIF DE DEMARRAGE ............................... 19
INSTRUMENTS DE BORD .................................... 22
AFFICHAGE MULTIFONCTION RECONFIGURABLE ...... 26
SIEGES ............................................................ 41
APPUI-TETE ....................................................... 44
VOLANT ........................................................... 45
RETROVISEURS ................................................. 46
CLIMATISATION ................................................. 49
CLIMATISEUR MANUEL ....................................... 51
CLIMATISEUR AUTOMATIQUE BIZONE ................... 54
RECHAUFFEUR SUPPLEMENTAIRE ........................ 64
FEUX EXTERIEURS ............................................. 65

Le bouton Ëactionne l’ouverture cen-
tralisée des portes, du coffre à bagages
et du volet carburant avec la désactiva-
tion de l’alarme (où prévue).
Le bouton
`actionne l’ouverture
du coffre à bagages.
En déverrouillant les portes en appuyant
sur la touche
Ë, si dans 2,5 minutes
l’ouverture d’une porte ou du coffre à
bagages n’a pas lieu, le système se
charge automatiquement de verrouiller
de nouveau totalement la voiture.
Lors du déverrouillage des portes, la vitre
côté conducteur s’abaisse d’une petite
portion pour favoriser l’ouverture de la
porte. Si la porte n’est pas ouverte,
après environ 3 minutes, la vitre se re-
ferme automatiquement. Au cas où, par
contre, la porte est ouverte, la vitre mon-
te de nouveau quand elle est fermée.

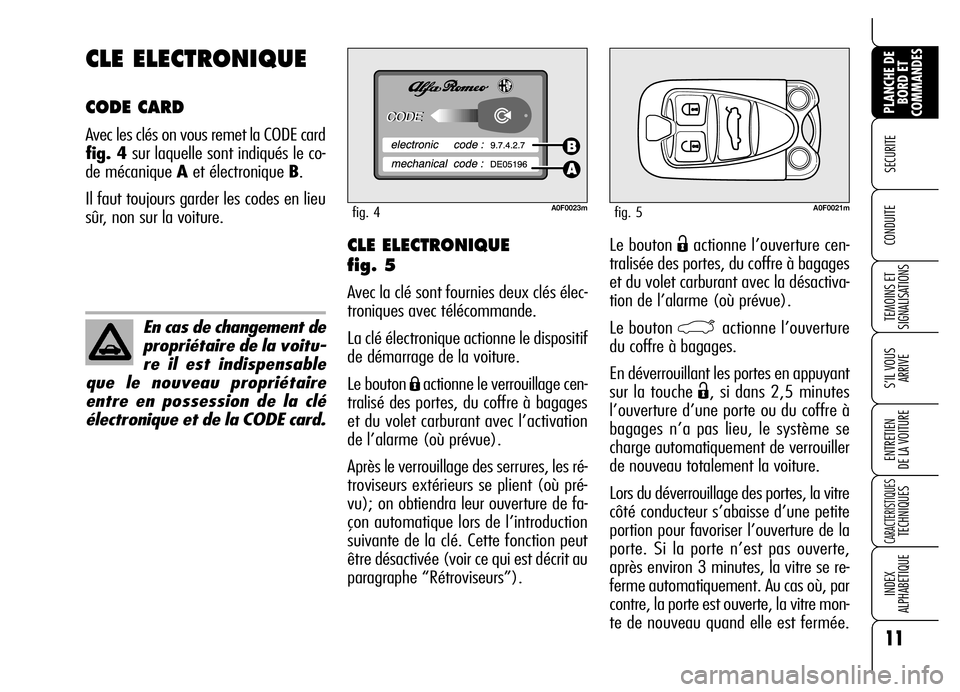

CLE ELECTRONIQUE
fig. 5
Avec la clé sont fournies deux clés élec-
troniques avec télécommande.
La clé électronique actionne le dispositif
de démarrage de la voiture.
Le bouton
Áactionne le verrouillage cen-
tralisé des portes, du coffre à bagages
et du volet carburant avec l’activation
de l’alarme (où prévue).
Après le verrouillage des serrures, les ré-
troviseurs extérieurs se plient (où pré-
vu); on obtiendra leur ouverture de fa-
çon automatique lors de l’introduction
suivante de la clé. Cette fonction peut
être désactivée (voir ce qui est décrit au
paragraphe “Rétroviseurs”).
CLE ELECTRONIQUE
CODE CARD
Avec les clés on vous remet la CODE card
fig. 4sur laquelle sont indiqués le co-
de mécanique Aet électronique B.
Il faut toujours garder les codes en lieu
sûr, non sur la voiture.
11
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
A0F0023mfig. 4A0F0021mfig. 5
En cas de changement de
propriétaire de la voitu-
re il est indispensable
que le nouveau propriétaire
entre en possession de la clé
électronique et de la CODE card.

17
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

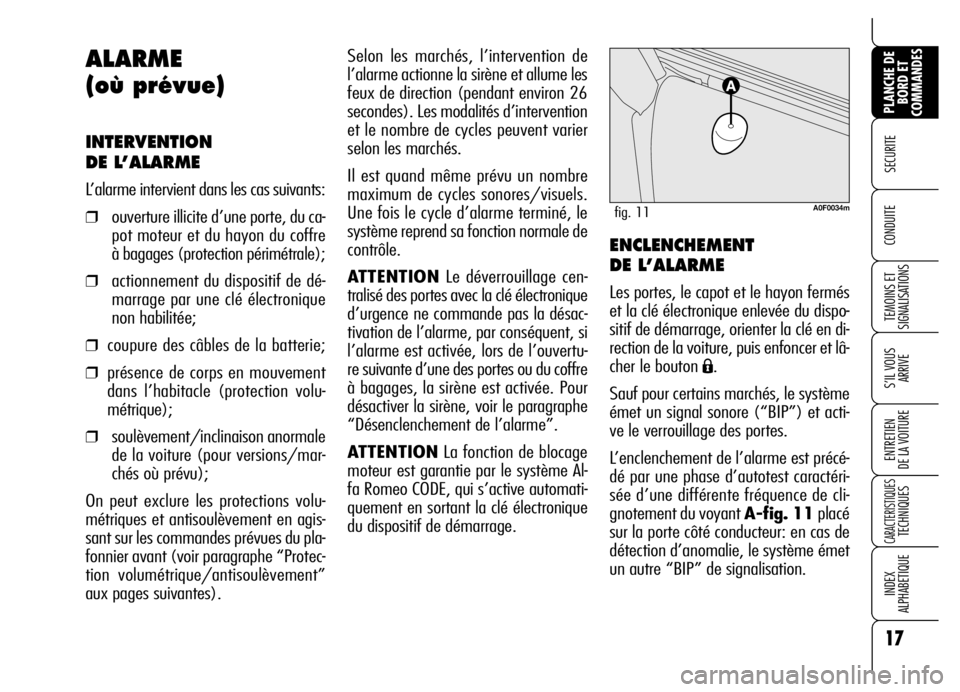

Selon les marchés, l’intervention de
l’alarme actionne la sirène et allume les
feux de direction (pendant environ 26
secondes). Les modalités d’intervention
et le nombre de cycles peuvent varier
selon les marchés.
Il est quand même prévu un nombre
maximum de cycles sonores/visuels.
Une fois le cycle d’alarme terminé, le
système reprend sa fonction normale de
contrôle.
ATTENTIONLe déverrouillage cen-
tralisé des portes avec la clé électronique
d’urgence ne commande pas la désac-
tivation de l’alarme, par conséquent, si
l’alarme est activée, lors de l’ouvertu-
re suivante d’une des portes ou du coffre
à bagages, la sirène est activée. Pour
désactiver la sirène, voir le paragraphe
“Désenclenchement de l’alarme”.
ATTENTIONLa fonction de blocage
moteur est garantie par le système Al-
fa Romeo CODE, qui s’active automati-
quement en sortant la clé électronique
du dispositif de démarrage.
ENCLENCHEMENT
DE L’ALARME
Les portes, le capot et le hayon fermés
et la clé électronique enlevée du dispo-
sitif de démarrage, orienter la clé en di-
rection de la voiture, puis enfoncer et lâ-
cher le bouton
Á.
Sauf pour certains marchés, le système
émet un signal sonore (“BIP”) et acti-
ve le verrouillage des portes.
L’enclenchement de l’alarme est précé-
dé par une phase d’autotest caractéri-
sée d’une différente fréquence de cli-
gnotement du voyant A-fig. 11placé
sur la porte côté conducteur: en cas de
détection d’anomalie, le système émet
un autre “BIP” de signalisation.
ALARME
(où prévue)
INTERVENTION
DE L’ALARME
L’alarme intervient dans les cas suivants:
❒ouverture illicite d’une porte, du ca-
pot moteur et du hayon du coffre
à bagages (protection périmétrale);
❒actionnement du dispositif de dé-
marrage par une clé électronique
non habilitée;
❒coupure des câbles de la batterie;
❒présence de corps en mouvement
dans l’habitacle (protection volu-
métrique);
❒soulèvement/inclinaison anormale
de la voiture (pour versions/mar-
chés où prévu);
On peut exclure les protections volu-
métriques et antisoulèvement en agis-
sant sur les commandes prévues du pla-
fonnier avant (voir paragraphe “Protec-
tion volumétrique/antisoulèvement”
aux pages suivantes).
A0F0034mfig. 11

DESENCLENCHEMENT
DE L’ALARME
Appuyer sur le bouton Ë. Les actions sui-
vantes sont effectuées (sauf pour cer-
tains marchés):
❒deux brefs allumages des cligno-
tants;
❒deux brèves émissions sonores
(“BIP”);
❒déverrouillage des portes.
De plus, on peut désactiver l’alarme en
introduisant la clé électronique dans le
dispositif de démarrage.
ATTENTIONSi, pendant la phase de
surveillance on relève une tentative d’ef-
fraction, lors de l’introduction de la clé
électronique dans le dispositif de dé-
marrage, sur certaines versions, on vi-
sualisera un message d’avertissement
sur l’affichage du tableau de bord.PROTECTION
VOLUMETRIQUE/
ANTISOULEVEMENT
Pour garantir le fonctionnement correct
de la protection, il est recommandé de
fermer toutes les vitres latérales.
En cas de nécessité, la fonction peut être
exclue (si, par exemple, on laisse des
animaux à bord) en appuyant sur la
touche A-fig. 12, située sur le pla-
fonnier avant dans 1 minute depuis l’ex-
tinction du tableau de bord.
La désactivation de la fonction est mi-
se en évidence par l’allumage du témoin
sur le bouton même. L’exclusion éven-
tuelle de la protection volumétrique/an-
tisoulèvement doit être répétée à
chaque extinction du tableau de bord. Surveillance
Après l’activation, l’allumage clignotant
du voyant A-fig. 11indique l’état de
surveillance du système. Le voyant cli-
gnote pendant tout le temps où le sys-
tème reste en surveillance.
ATTENTIONLe fonctionnement de
l’alarme est adapté dès l’origine aux
normes des différents pays.
Fonctions d’autodiagnostic et
contrôle portes/capot
moteur/coffre à bagages
Si, après l’activation de l’alarme, on
émet un deuxième signal sonore, désac-
tiver le système en appuyant sur le bou-
ton
Ë, vérifier la fermeture correcte des
portes, du capot moteur et du coffre à
bagages, puis réactiver le système en
appuyant sur le bouton
Á.
En cas contraire, la porte et le capot non
correctement fermés seront exclus du
contrôle du système d’alarme. Si, les
portes, le capot moteur et le coffre à ba-
gages correctement fermés, le signal de
contrôle se répète, cela signifie qu’une
anomalie de fonctionnement du systè-
me est présente. Dans ce cas, s’adresser
aux Services Agréés Alfa Romeo.
18
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
A0F0086mfig. 12

19
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
DISPOSITIF
DE DEMARRAGE
Le dispositif de démarrage est placé sur
la planche de bord et il est constitué
de:
❒lecteur A-fig. 13de la clé élec-
tronique (placé à côté du volant);
❒bouton START/STOP(placé
sous le lecteur de la clé électro-
nique).
ATTENTIONPour éviter de décharger
inutilement la batterie, ne pas laisser
la clé électronique à l’intérieur du dis-
positif de démarrage la voiture éteinte.
EXCLUSION DE L’ALARME
Pour exclure complètement l’alarme
(par exemple en cas de longue inacti-
vité de la voiture) fermer la voiture en
tournant la tige métallique (présente à
l’intérieur de la clé électronique) dans
la serrure de la porte côté conducteur.
HOMOLOGATION
MINISTERIELLE
Dans le respect des lois en vigueur dans
chaque pays en matière de fréquence
radio, pour les marchés où le marquage
du transmetteur est demandé, le nu-
méro d’homologation est indiqué sur la
composante. Pour certaines ver-
sions/marchés, le marquage du code
peut être indiqué aussi sur le transmet-
teur et/ou sur le récepteur.
A0F0219mfig. 13
En cas de violation du
dispositif de démarra-
ge (par ex. une tentative de
vol), en faire vérifier le fonc-
tionnement chez les Services
Agréés Alfa Romeo avant de
reprendre la marche.
ATTENTION
Lorsqu’on descend de
la voiture, sortir tou-
jours la clé électronique, afin
d’éviter que les passagers
n’enclenche pas les com-
mandes par inadvertance. Ser-
rer toujours le frein à main. Si
la voiture est garée en mon-
tée, engager la première, alors
que si la voiture est garée en
descente, engager la marche
arrière. Ne jamais laisser d’en-
fants dans la voiture sans sur-
veillance.
ATTENTION

92
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

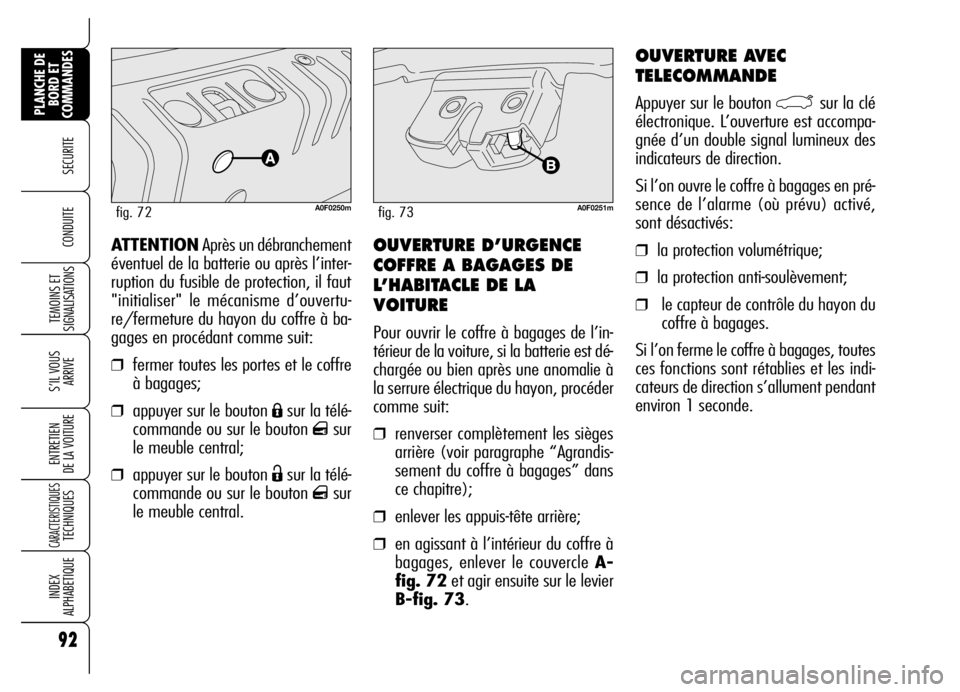

CONDUITE OUVERTURE D’URGENCE
COFFRE A BAGAGES DE
L’HABITACLE DE LA
VOITURE
Pour ouvrir le coffre à bagages de l’in-
térieur de la voiture, si la batterie est dé-
chargée ou bien après une anomalie à
la serrure électrique du hayon, procéder
comme suit:
❒renverser complètement les sièges
arrière (voir paragraphe “Agrandis-
sement du coffre à bagages” dans
ce chapitre);
❒enlever les appuis-tête arrière;
❒en agissant à l’intérieur du coffre à
bagages, enlever le couvercle A-
fig. 72et agir ensuite sur le levier
B-fig. 73. ATTENTIONAprès un débranchement
éventuel de la batterie ou après l’inter-
ruption du fusible de protection, il faut
"initialiser" le mécanisme d’ouvertu-
re/fermeture du hayon du coffre à ba-
gages en procédant comme suit:
❒fermer toutes les portes et le coffre
à bagages;
❒appuyer sur le bouton Ásur la télé-
commande ou sur le bouton
qsur
le meuble central;
❒appuyer sur le bouton Ësur la télé-
commande ou sur le bouton
qsur
le meuble central.
A0F0250mfig. 72
OUVERTURE AVEC
TELECOMMANDE
Appuyer sur le bouton `sur la clé
électronique. L’ouverture est accompa-
gnée d’un double signal lumineux des
indicateurs de direction.
Si l’on ouvre le coffre à bagages en pré-
sence de l’alarme (où prévu) activé,
sont désactivés:
❒la protection volumétrique;
❒la protection anti-soulèvement;
❒le capteur de contrôle du hayon du
coffre à bagages.
Si l’on ferme le coffre à bagages, toutes
ces fonctions sont rétablies et les indi-
cateurs de direction s’allument pendant
environ 1 seconde.
A0F0251mfig. 73

107
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
EMETTEURS RADIO ET
TELEPHONES PORTABLES
Les appareils émetteurs radio (portables
e-tacs, CB et similaires) ne peuvent pas
être utilisés à l’intérieur de la voiture,
à moins d’utiliser une antenne séparée
montée à l’extérieur de la voiture.
L’emploi de ces dispositifs à l’intérieur
de l’habitacle (sans antenne à l’exté-
rieur) peut provoquer, à part la possibi-
lité de problèmes de santé pour les pas-
sagers, des dérangements des systèmes
électroniques dont la voiture est équipée
qui peuvent compromettre la sécurité de
la voiture.
De plus, l’efficacité d’émission et de ré-
ception de ces appareils peut être dé-
gradée par l’effet écran de la caisse de
la voiture.
En ce qui concerne l’emploi des télé-
phones portables (GSM, GPRS, UMTS)
dotés d’homologation officielle CE, il est
recommandé de suivre scrupuleusement
les instructions fournies par le construc-
teur du téléphone portable.
ACCESSOIRES
ACHETES PAR
L’UTILISATEUR
Au cas où, après l’achat de la voiture, on
désire installer à bord des accessoires élec-
triques qui nécessitent d’une alimentation
électrique permanente (alarme, antivol
satellitaire, etc.) ou des accessoires qui
pèsent en tout cas sur le bilan électrique,
s’adresser aux Services Agréés Alfa Ro-
meo, qui pourront conseiller les dispositifs
les plus appropriés appartenant à la Li-
neaccessori Alfa Romeo et vérifiera si le
circuit électrique de la voiture est en me-
sure de soutenir la charge requise ou si,
par contre, il faut l’intégrer avec une bat-
terie plus puissante.
Faire attention lors du
montage de spoilers
adjoints, roues en alliage non
de série: ils pourraient réduire
la ventilation des freins et leur
efficacité en conditions de frei-
nages violents et répétés, ou
bien lors des descentes. S’as-
surer aussi que rien n’obstacle
(couvre-tapis, etc.) la course
des pédales.
ATTENTION

118
SECURITE TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

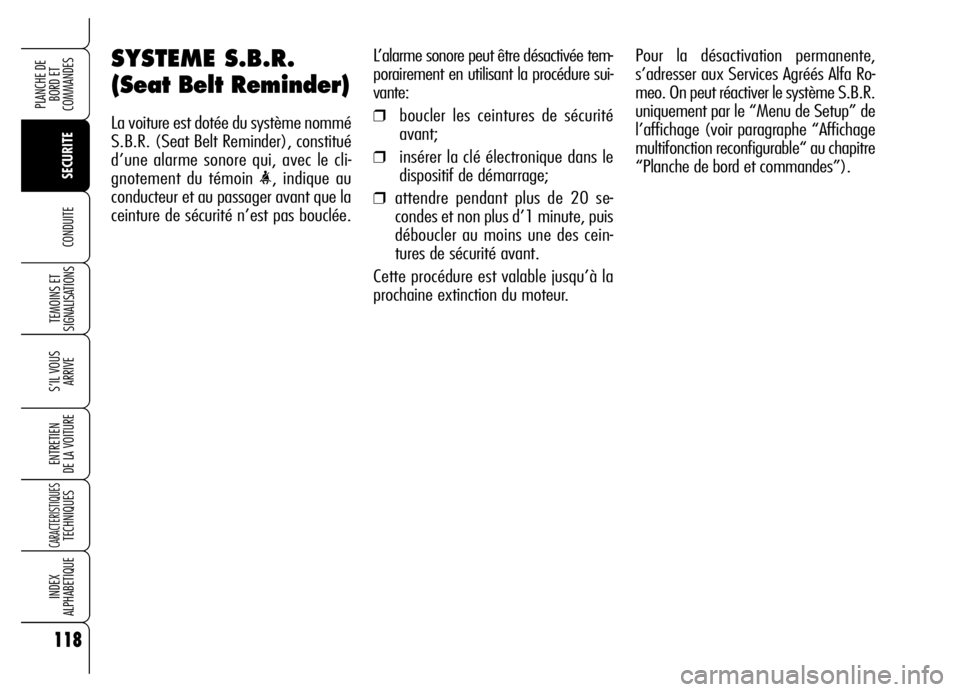

SYSTEME S.B.R.
(Seat Belt Reminder)
La voiture est dotée du système nommé
S.B.R. (Seat Belt Reminder), constitué
d’une alarme sonore qui, avec le cli-
gnotement du témoin
<, indique au
conducteur et au passager avant que la
ceinture de sécurité n’est pas bouclée. L’alarme sonore peut être désactivée tem-
porairement en utilisant la procédure sui-
vante:
❒boucler les ceintures de sécurité
avant;
❒insérer la clé électronique dans le
dispositif de démarrage;
❒attendre pendant plus de 20 se-
condes et non plus d’1 minute, puis
déboucler au moins une des cein-
tures de sécurité avant.
Cette procédure est valable jusqu’à la
prochaine extinction du moteur.Pour la désactivation permanente,
s’adresser aux Services Agréés Alfa Ro-
meo. On peut réactiver le système S.B.R.
uniquement par le “Menu de Setup” de
l’affichage (voir paragraphe “Affichage
multifonction reconfigurable“ au chapitre
“Planche de bord et commandes”).
