2006 Alfa Romeo Brera/Spider cruise control

6
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
P P P P
L L L L
A A A A
N N N N
C C C C
H H H H
E E E E

D D D D
E E E E

B B B B
O O O O
R R R R
D D D D

E E E E
T T T T

C C C C
O O O O
M M M M
M M M M
A A A A
N N N N
D D D D
E E E E
S S S S
NETTOYAGE DES VITRES ..................................... 68
CRUISE CONTROL .............................................. 72
PLAFONNIERS ................................................... 75
COMMANDES ................................................... 77
EQUIPEMENTS INTERIEURS.................................. 80
TOIT FIXE PANORAMIQUE .................................... 84
PORTES ........................................................... 86
LEVE-GLACES ELECTRIQUES ................................. 88
COFFRE A BAGAGES .......................................... 91
CAPOT MOTEUR ................................................ 96
PORTE-BAGAGES/PORTE-SKIS ............................. 98
PHARES ........................................................... 98
SYSTEME ABS .................................................. 100
SYSTEME VDC .................................................. 102
SYSTEME EOBD ................................................ 106
AUTORADIO ....................................................... 106
ACCESSOIRES ACHETES PAR L’UTILISATEUR ........... 107
CAPTEURS DE STATIONNEMENT ........................... 108
RAVITAILLEMENT DE LA VOITURE ......................... 111
SAUVEGARDE DE L’ENVIRONNEMENT ................... 113 PLANCHE DE BORD ............................................. 7
TABLEAU DE BORD ............................................ 8
SYMBOLES ...................................................... 9
SYSTEME ALFA ROMEO CODE .............................. 9
CLE ELECTRONIQUE ........................................... 11
ALARME ........................................................... 17
DISPOSITIF DE DEMARRAGE ............................... 19
INSTRUMENTS DE BORD .................................... 22
AFFICHAGE MULTIFONCTION RECONFIGURABLE ...... 26
SIEGES ............................................................ 41
APPUI-TETE ....................................................... 44
VOLANT ........................................................... 45
RETROVISEURS ................................................. 46
CLIMATISATION ................................................. 49
CLIMATISEUR MANUEL ....................................... 51
CLIMATISEUR AUTOMATIQUE BIZONE ................... 54
RECHAUFFEUR SUPPLEMENTAIRE ........................ 64
FEUX EXTERIEURS ............................................. 65

7
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
PLANCHE DE BORD
A0F0056mfig. 1
1.Diffuseurs air latéraux orientables et réglables - 2. Diffuseurs pour désembuage/dégivrage vitres latérales avant -
3.Levier commande feux extérieurs - 4.Tableau de bord - 5.Air bag côté conducteur et klaxon - 6.Levier commande es-
suie-glace - 7.Diffuseur supérieur central - 8.Diffuseurs centraux orientables et réglables - 9.Indicateurs niveau carbu-
rant/indicateur température liquide refroidissement moteur/indicateur température huile moteur (versions essence) ou bien
indicateur pression turbocompresseur (versions diesel) - 10.Air bag côté passager - 11.Air bag frontal genoux côté passa-
ger (si prévu) - 12.Boîte à gants - 13.Autoradio - 14.Commandes pour la climatisation - 15. Bouton START/STOP
pour démarrage moteur - 16.Dispositif de démarrage - 17.Air bag frontal genoux côté conducteur - 18.Commandes au
volant pour autoradio (si prévus) - 19.Levier commande Cruise Control (si prévu) - 20.Levier pour ouverture capot mo-
teur - 21.Volet accès centrale fusibles sur planche de bord - 22.Groupe interrupteurs commande feux extérieurs, appareil
pour mettre à zéro le compteur kilométrique partiel et correcteur assiette des phares.

72
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

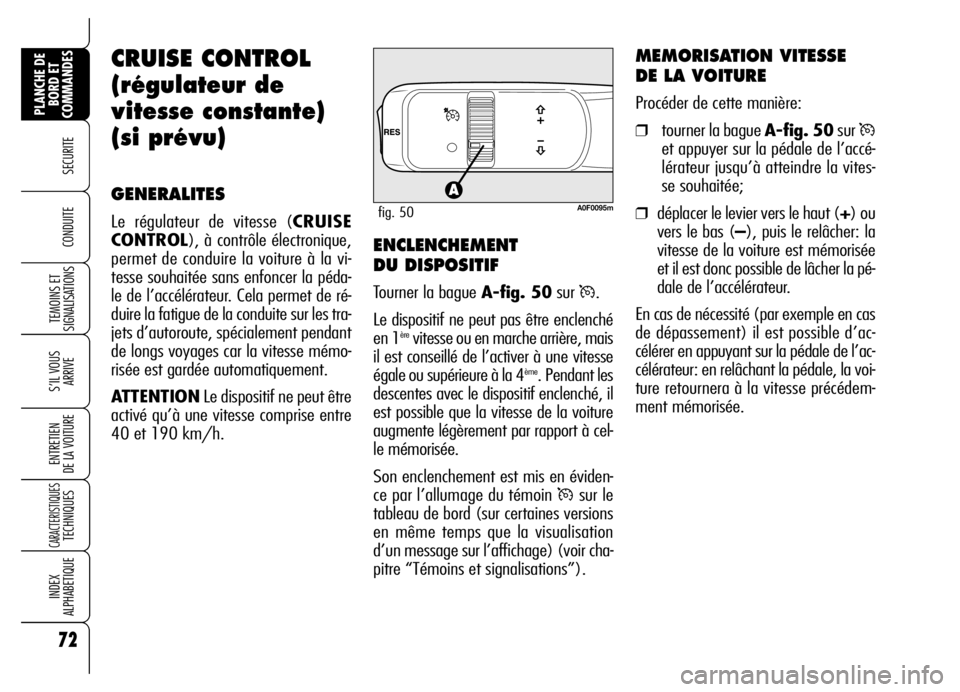

CRUISE CONTROL
(régulateur de
vitesse constante)
(si prévu)
GENERALITES
Le régulateur de vitesse (CRUISE
CONTROL), à contrôle électronique,
permet de conduire la voiture à la vi-
tesse souhaitée sans enfoncer la péda-
le de l’accélérateur. Cela permet de ré-
duire la fatigue de la conduite sur les tra-
jets d’autoroute, spécialement pendant
de longs voyages car la vitesse mémo-
risée est gardée automatiquement.
ATTENTIONLe dispositif ne peut être
activé qu’à une vitesse comprise entre
40 et 190 km/h.
A0F0095mfig. 50
ENCLENCHEMENT
DU DISPOSITIF
Tourner la bague A-fig. 50sur Ü.
Le dispositif ne peut pas être enclenché
en 1
èrevitesse ou en marche arrière, mais
il est conseillé de l’activer à une vitesse
égale ou supérieure à la 4
ème. Pendant les
descentes avec le dispositif enclenché, il
est possible que la vitesse de la voiture
augmente légèrement par rapport à cel-
le mémorisée.
Son enclenchement est mis en éviden-
ce par l’allumage du témoin
Üsur le
tableau de bord (sur certaines versions
en même temps que la visualisation
d’un message sur l’affichage) (voir cha-
pitre “Témoins et signalisations”).
MEMORISATION VITESSE
DE LA VOITURE
Procéder de cette manière:
❒tourner la bague A-fig. 50sur Ü
et appuyer sur la pédale de l’accé-
lérateur jusqu’à atteindre la vites-
se souhaitée;
❒déplacer le levier vers le haut (+) ou
vers le bas (–), puis le relâcher: la
vitesse de la voiture est mémorisée
et il est donc possible de lâcher la pé-
dale de l’accélérateur.
En cas de nécessité (par exemple en cas
de dépassement) il est possible d’ac-
célérer en appuyant sur la pédale de l’ac-
célérateur: en relâchant la pédale, la voi-
ture retournera à la vitesse précédem-
ment mémorisée.

Désactivation automatique
Cruise Control
Le Cruise Control est désactivé de fa-
çon temporaire en cas d’intervention du
système ABS ou VDC (supérieure au
temps maxi permis): dans ce cas, la der-
nière vitesse sélectionnée reste mémo-
risée, rappelable en appuyant sur la
touche RES.
En cas d’avarie du Cruise Control ou du
système de contrôle moteur, le disposi-
tif est désactivé jusqu’à l’extraction de
la clé électronique du dispositif de dé-
marrage. Dans ce cas, s’adresser aux
Services Agréés Alfa Romeo.
Le dispositif est aussi désactivé auto-
matiquement en cas d’actionnement ac-
cidentel ou erroné du levier, de la bague
Aou du bouton RES: dans ce cas, on
peut réactiver le dispositif en ramenant
la voiture à la vitesse désirée et en agis-
sant sur le levier vers le haut (+) ou vers
le bas (–).DESENCLENCHEMENT
DU DISPOSITIF
Le dispositif est désactivé dans les cas
suivants:
❒en tournant la bague A-fig. 50sur
O;
❒en éteignant le moteur ou en enle-
vant la clé électronique du disposi-
tif de démarrage;
❒en appuyant sur la pédale du frein,
de l’embrayage (dans ces cas, la
dernière vitesse mémorisée reste
mémorisée, sélectionnable à travers
la pression sur le bouton RES);
❒en appuyant sur la pédale de l’ac-
célérateur: dans ce cas, le dispositif
est désactivé seulement de façon
temporaire; en lâchant la pédale, le
dispositif se réactive automatique-
ment;
❒la vitesse de la voiture descend au-
dessous de la valeur limite établie
(dans ce cas, la dernière vitesse mé-
morisée reste mémorisée, sélec-
tionnable à travers la pression sur
le bouton RES);
74
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
En cas de fonctionne-
ment défectueux ou de
panne du dispositif, tourner la
bague A-fig. 50 sur O et
s’adresser aux Services
Agréés Alfa Romeo après
avoir vérifié l’intégrité du fu-
sible de protection.
ATTENTION
Pendant la marche le
dispositif activé, ne ja-
mais placer le levier du chan-
gement de vitesse au point
mort.
ATTENTION

153
SECURITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
T T T T
E E E E
M M M M
O O O O
I I I I
N N N N
S S S S

E E E E
T T T T

S S S S
I I I I
G G G G
N N N N
A A A A
L L L L
I I I I
S S S S
A A A A
T T T T
I I I I
O O O O
N N N N
S S S S
LIQUIDE DES FREINS INSUFFISANT/
FREIN DE STATIONNEMENT SERRE ........................ 155
USURE PLAQUETTES FREIN ................................. 155
CEINTURE DE SECURITE NON BOUCLEE ................. 155
AVARIE AIR BAG ................................................. 156
AIR BAG FRONTAUX DESACTIVES .......................... 156
EXCESSIVE TEMPERATURE DU LIQUIDE
DE REFROIDISSEMENT MOTEUR ........................... 157
EXCESSIVE TEMPERATURE DE L’HUILE MOTEUR ...... 158
PRESSION INSUFFISANTE
HUILE MOTEUR/HUILE DETERIOREE...................... 158
RECHARGE INSUFFISANTE DE LA BATTERIE ............. 158
FERMETURE INCOMPLETE DES PORTES ................. 159
CAPOT OUVERT .................................................. 159
COFFRE A BAGAGES OUVERT ............................... 159
AVARIE AU SYSTEME D’INJECTION/
AVARIE AU SYSTEME EOBD.................................. 159
AVARIE AU SYSTEME DE PROTECTION VEHICULE/
DESACTIVATION DU VERROUILLAGE
DE LA DIRECTION ............................................... 160
AVARIE ALARME/TENTATIVE D’EFFRACTION/
CLE ELECTRONIQUE NON RECONNUE .................... 160
PRESENCE POSSIBLE DE VERGLAS SUR LA ROUTE... 161
PRECHAUFFAGE BOUGIES/
AVARIE PRECHAUFFAGE BOUGIES ......................... 161
PRESENCE D’EAU DANS LE FILTRE A GAZOLE .......... 162INTERVENTION INTERRUPTEUR INERTIEL COUPURE
CARBURANT ..................................................... 162
AVARIE AU SYSTEME ABS .................................... 163
AVARIE EBD ....................................................... 163
SYSTEME VDC .................................................. 163
AVARIE HILL HOLDER ......................................... 164
SYSTEME ASR (ANTIGLISSEMENT ROUES)............. 164
AVARIE DES FEUX EXTERIEURS............................. 164
AVARIE DES FEUX DE STOP.................................. 165
FEUX ANTIBROUILLARD ARRIERE .......................... 165
FEUX ANTIBROUILLARD ....................................... 165
FEUX DE POSITION/FOLLOW ME HOME ............... 165
FEUX DE CROISEMENT ........................................ 165
FEUX DE ROUTE ................................................. 165
INDICATEUR DE DIRECTION GAUCHE...................... 166
INDICATEUR DE DIRECTION DROIT......................... 166
AVARIE AU CAPTEUR DE LUMIERE........................... 166
AVARIE AU CAPTEUR DE PLUIE............................... 166
AVARIE AUX CAPTEURS DE STATIONNEMENT .......... 166
RESERVE CARBURANT - AUTONOMIE LIMITEE ......... 167

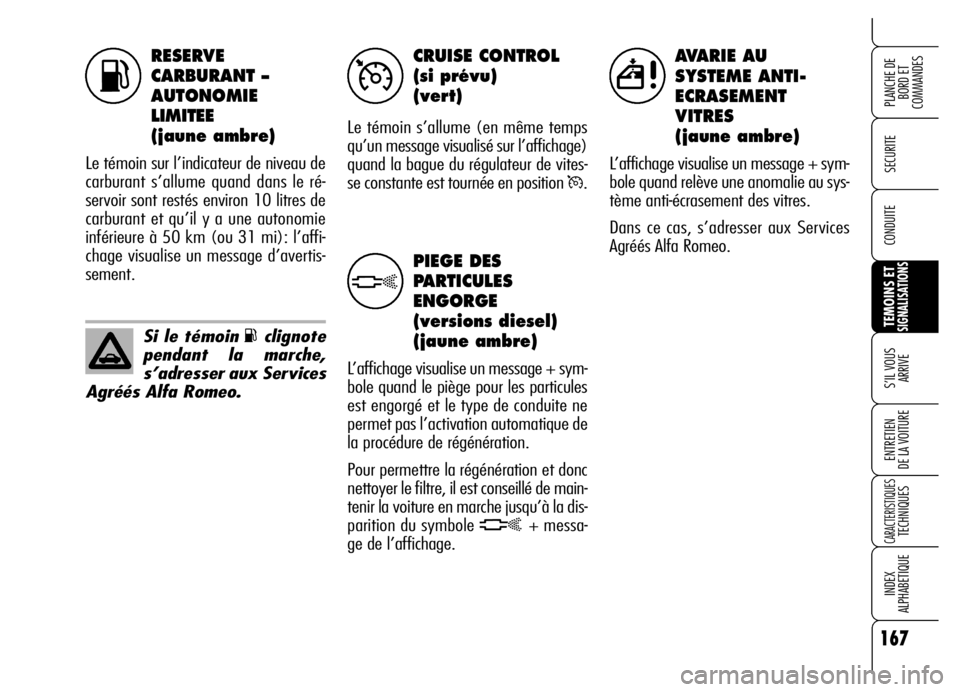

CRUISE CONTROL .............................................. 167
PIEGE DES PARTICULES ENGORGE ........................ 167
AVARIE AU SYSTEME ANTI-ECRASEMENT VITRES ..... 167
NIVEAU INSUFFISANT DU LIQUIDE LAVE-VITRES ...... 168
LIMITE DE VITESSE DEPASSEE .............................. 168

167
SECURITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
RESERVE
CARBURANT –
AUTONOMIE
LIMITEE
(jaune ambre)
Le témoin sur l’indicateur de niveau de
carburant s’allume quand dans le ré-
servoir sont restés environ 10 litres de
carburant et qu’il y a une autonomie
inférieure à 50 km (ou 31 mi): l’affi-
chage visualise un message d’avertis-
sement.
CRUISE CONTROL
(si prévu)
(vert)
Le témoin s’allume (en même temps
qu’un message visualisé sur l’affichage)
quand la bague du régulateur de vites-
se constante est tournée en position
Ü.
KÜ
AVARIE AU
SYSTEME ANTI-
ECRASEMENT
VITRES
(jaune ambre)
L’affichage visualise un message + sym-
bole quand relève une anomalie au sys-
tème anti-écrasement des vitres.
Dans ce cas, s’adresser aux Services
Agréés Alfa Romeo.
PIEGE DES
PARTICULES
ENGORGE
(versions diesel)
(jaune ambre)
L’affichage visualise un message + sym-
bole quand le piège pour les particules
est engorgé et le type de conduite ne
permet pas l’activation automatique de
la procédure de régénération.
Pour permettre la régénération et donc
nettoyer le filtre, il est conseillé de main-
tenir la voiture en marche jusqu’à la dis-
parition du symbole
h+ messa-
ge de l’affichage.
h
5
Si le témoin Kclignote
pendant la marche,
s’adresser aux Services
Agréés Alfa Romeo.

201
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
UTILISATEURS FUSIBLE AMPERE FIGURE
Capteur présence eau dans le filtre à gazole/débitmètre F35 7,5 48
Interrupteur feux de stop/planche commandes tunnel central F35 7,5 48
Cruise Control F35 7,5 48
Capteur AQS F35 7,5 48
Disponible F36 – 48
Nœud tableau de bord F37 10 48
Centrale projecteurs avant/Alimentation centrale
projecteurs à décharge de gaz (Bixénon) (si prévus) F37 10 48
Motoréducteur verrouillage/déverrouillage coffre à bagages F38 15 48
Prise de diagnostic système EOBD F39 10 48
Centrale système contrôle pression pneus F39 10 48
Prédisposition téléphone portable F39 10 48
Centrale sirène alarme (si prévu) F39 10 48
Climatiseur F39 10 48
Lunette chauffante F40 30 48
Dégivreur gicleurs lave-vitre/lave-lunette F41 7,5 48
Dégivreur rétroviseurs chauffés F41 7,5 48
Alimentation nœud de freinage (ABS/VDC) –
Nœud Angle Direction – Capteur Embardée F42 7,5 48
Essuie-lave-vitre F43 30 48

256
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
256
– utilisation lourde
de la voiture ...................... 213
EOBD (système) ..................... 106
Equipements intérieurs ............. 80
Essuie-glaces
– balais ............................... 228
– commande ........................ 68
– gicleurs ............................. 229
Essuie-lunette
– balais ............................... 228
– commande ........................ 71
– gicleurs ............................. 229
Feu antibrouillard
– commande ........................ 67
– remplacement
d’une ampoule .................. 188
Feu de plaque ......................... 190
Feux de brouillard arrière
– commande ........................ 67
– remplacement
d’une ampoule .................. 188
Feu de recul
– remplacement
d’une ampoule .................. 188Feux de croisement
– commande ........................ 65
– remplacement
d’une ampoule .................. 186
Feux de détresse ..................... 67
Feux de position
– commande ........................ 65
– remplacement
des ampoules ............ 186-188
Feux de route
– commande ........................ 65
– remplacement
d’une ampoule .................. 185
Feux de stationnement
– commande ........................ 67
Feux de stop .......................... 188
Feux extérieurs ....................... 65
Feux troisième stop ................. 190
Filtre à air/antipollen ............... 222
Filtre à gazole ........................ 222
Fix &Go automatic (dispositif) .. 176
Follow me home (dispositif) ..... 66
Frein à main ........................... 143
Freins .................................... 241 Compte-tours .......................... 22
Conduite............................. 137
Consommation de carburant ..... 145
Contenances ................... 111-250
Cruise Control ......................... 72
Démarrage du moteur ............. 138
Diffuseurs air habitacle ............. 50
Dimensions ............................. 247
Direction ................................ 241
Dispositif de démarrage ............ 19
Données pour l’identification ..... 236
DPF (Diesel Particulate Filter) ... 114
Eclaireur coffre à bagages
– remplacement
d’une ampoule .................. 192
Emetteurs radio et téléphones
portables .............................. 107
Emissions de CO
2.................... 254
Entretien de la voiture..... 209
– entretien programmé .......... 210
– controles periodiques .......... 213
– Plan d’Entretien Programmé 211
