Les appareils émetteurs radio (portables
e-tacs, CB et similaires) ne peuvent pas
être utilisés à l’intérieur de la voiture,
à moins d’utiliser une antenne séparée
montée à l’extérieur de la voiture.
L’emploi de ces dispositifs à l’intérieur
de l’habitacle (sans antenne à l’exté-
rieur) peut provoquer, à part la possibi-
lité de problèmes de santé pour les pas-
sagers, des dérangements des systèmes
électroniques dont la voiture est équipée
qui peuvent compromettre la sécurité de
la voiture.
De plus, l’efficacité d’émission et de ré-
ception de ces appareils peut être dé-
gradée par l’effet écran de la caisse de
la voiture.
En ce qui concerne l’emploi des télé-
phones portables (GSM, GPRS, UMTS)
dotés d’homologation officielle CE, il est
recommandé de suivre scrupuleusement
les instructions fournies par le construc-
teur du téléphone portable.
ACCESSOIRES
ACHETES PAR
L’UTILISATEUR
Au cas où, après l’achat de la voiture, on
désire installer à bord des accessoires élec-
triques qui nécessitent d’une alimentation
électrique permanente (alarme, antivol
satellitaire, etc.) ou des accessoires qui
pèsent en tout cas sur le bilan électrique,
s’adresser aux Services Agréés Alfa Ro-
meo, qui pourront conseiller les dispositifs
les plus appropriés appartenant à la Li-
neaccessori Alfa Romeo et vérifiera si le
circuit électrique de la voiture est en me-
sure de soutenir la charge requise ou si,
par contre, il faut l’intégrer avec une bat-
terie plus puissante.
Faire attention lors du
montage de spoilers
adjoints, roues en alliage non
de série: ils pourraient réduire
la ventilation des freins et leur
efficacité en conditions de frei-
nages violents et répétés, ou
bien lors des descentes. S’as-
surer aussi que rien n’obstacle
(couvre-tapis, etc.) la course
des pédales.
ATTENTION

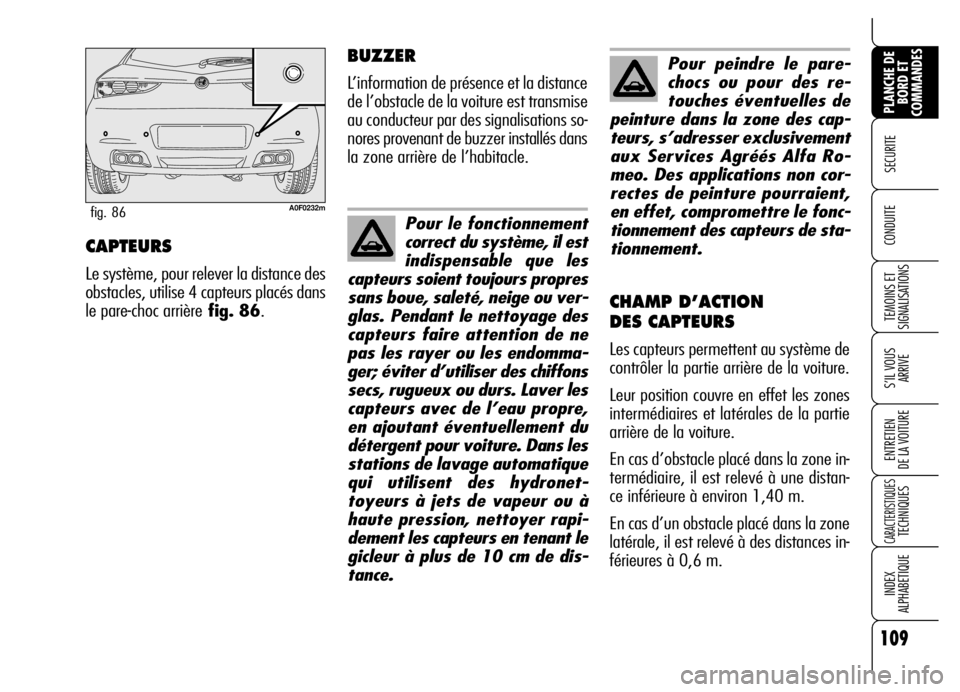

109
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE CAPTEURS
Le système, pour relever la distance des
obstacles, utilise 4 capteurs placés dans
le pare-choc arrièrefig. 86.
A0F0232mfig. 86
BUZZER
L’information de présence et la distance
de l’obstacle de la voiture est transmise
au conducteur par des signalisations so-
nores provenant de buzzer installés dans
la zone arrière de l’habitacle.
CHAMP D’ACTION
DES CAPTEURS
Les capteurs permettent au système de
contrôler la partie arrière de la voiture.
Leur position couvre en effet les zones
intermédiaires et latérales de la partie
arrière de la voiture.
En cas d’obstacle placé dans la zone in-
termédiaire, il est relevé à une distan-
ce inférieure à environ 1,40 m.
En cas d’un obstacle placé dans la zone
latérale, il est relevé à des distances in-
férieures à 0,6 m.
Pour le fonctionnement
correct du système, il est
indispensable que les
capteurs soient toujours propres
sans boue, saleté, neige ou ver-
glas. Pendant le nettoyage des
capteurs faire attention de ne
pas les rayer ou les endomma-
ger; éviter d’utiliser des chiffons
secs, rugueux ou durs. Laver les
capteurs avec de l’eau propre,
en ajoutant éventuellement du
détergent pour voiture. Dans les
stations de lavage automatique
qui utilisent des hydronet-
toyeurs à jets de vapeur ou à
haute pression, nettoyer rapi-
dement les capteurs en tenant le
gicleur à plus de 10 cm de dis-
tance.
Pour peindre le pare-
chocs ou pour des re-
touches éventuelles de
peinture dans la zone des cap-
teurs, s’adresser exclusivement
aux Services Agréés Alfa Ro-
meo. Des applications non cor-
rectes de peinture pourraient,
en effet, compromettre le fonc-
tionnement des capteurs de sta-
tionnement.

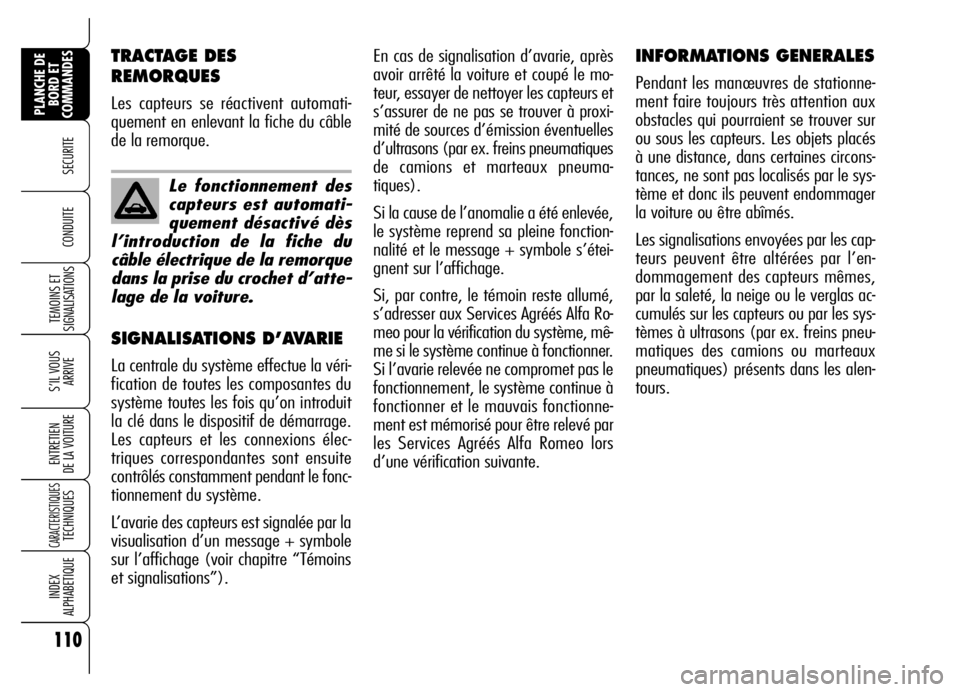

110
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
En cas de signalisation d’avarie, après
avoir arrêté la voiture et coupé le mo-
teur, essayer de nettoyer les capteurs et
s’assurer de ne pas se trouver à proxi-
mité de sources d’émission éventuelles
d’ultrasons (par ex. freins pneumatiques
de camions et marteaux pneuma-
tiques).
Si la cause de l’anomalie a été enlevée,
le système reprend sa pleine fonction-
nalité et le message + symbole s’étei-
gnent sur l’affichage.
Si, par contre, le témoin reste allumé,
s’adresser aux Services Agréés Alfa Ro-
meo pour la vérification du système, mê-
me si le système continue à fonctionner.
Si l’avarie relevée ne compromet pas le
fonctionnement, le système continue à
fonctionner et le mauvais fonctionne-
ment est mémorisé pour être relevé par
les Services Agréés Alfa Romeo lors
d’une vérification suivante.INFORMATIONS GENERALES
Pendant les manœuvres de stationne-
ment faire toujours très attention aux
obstacles qui pourraient se trouver sur
ou sous les capteurs. Les objets placés
à une distance, dans certaines circons-
tances, ne sont pas localisés par le sys-
tème et donc ils peuvent endommager
la voiture ou être abîmés.
Les signalisations envoyées par les cap-
teurs peuvent être altérées par l’en-
dommagement des capteurs mêmes,
par la saleté, la neige ou le verglas ac-
cumulés sur les capteurs ou par les sys-
tèmes à ultrasons (par ex. freins pneu-
matiques des camions ou marteaux
pneumatiques) présents dans les alen-
tours.
TRACTAGE DES
REMORQUES
Les capteurs se réactivent automati-
quement en enlevant la fiche du câble
de la remorque.
SIGNALISATIONS D’AVARIE
La centrale du système effectue la véri-
fication de toutes les composantes du
système toutes les fois qu’on introduit
la clé dans le dispositif de démarrage.
Les capteurs et les connexions élec-
triques correspondantes sont ensuite
contrôlés constamment pendant le fonc-
tionnement du système.
L’avarie des capteurs est signalée par la
visualisation d’un message + symbole
sur l’affichage (voir chapitre “Témoins
et signalisations”).
Le fonctionnement des
capteurs est automati-
quement désactivé dès
l’introduction de la fiche du
câble électrique de la remorque
dans la prise du crochet d’atte-
lage de la voiture.

118
SECURITE TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
SYSTEME S.B.R.
(Seat Belt Reminder)
La voiture est dotée du système nommé
S.B.R. (Seat Belt Reminder), constitué
d’une alarme sonore qui, avec le cli-
gnotement du témoin
<, indique au
conducteur et au passager avant que la
ceinture de sécurité n’est pas bouclée. L’alarme sonore peut être désactivée tem-
porairement en utilisant la procédure sui-
vante:
❒boucler les ceintures de sécurité
avant;
❒insérer la clé électronique dans le
dispositif de démarrage;
❒attendre pendant plus de 20 se-
condes et non plus d’1 minute, puis
déboucler au moins une des cein-
tures de sécurité avant.
Cette procédure est valable jusqu’à la
prochaine extinction du moteur.Pour la désactivation permanente,
s’adresser aux Services Agréés Alfa Ro-
meo. On peut réactiver le système S.B.R.
uniquement par le “Menu de Setup” de
l’affichage (voir paragraphe “Affichage
multifonction reconfigurable“ au chapitre
“Planche de bord et commandes”).

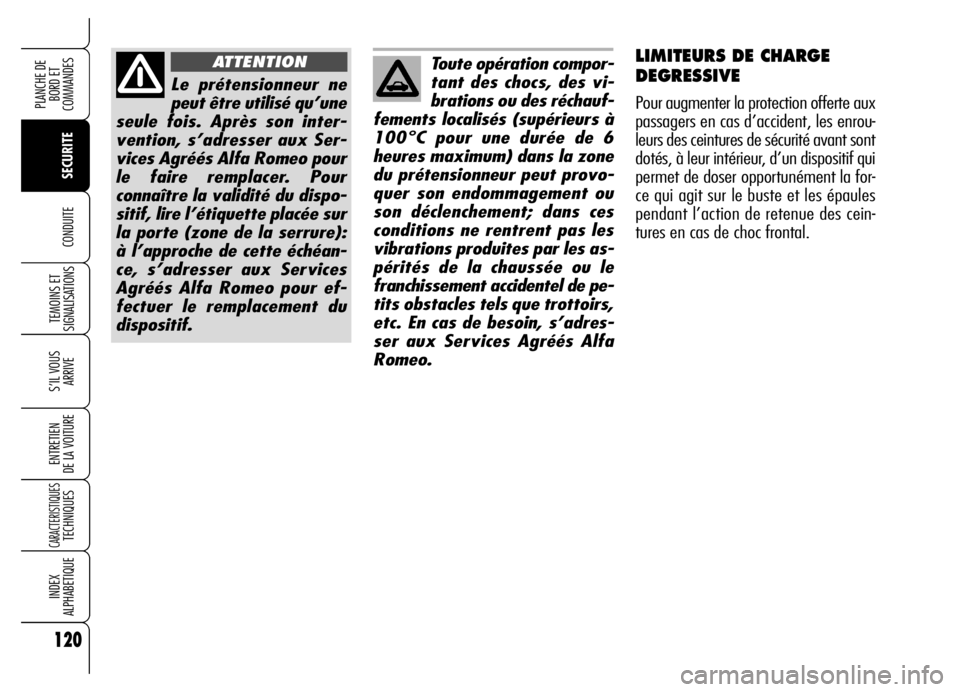

120
SECURITE TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Le prétensionneur ne
peut être utilisé qu’une
seule fois. Après son inter-
vention, s’adresser aux Ser-
vices Agréés Alfa Romeo pour
le faire remplacer. Pour
connaître la validité du dispo-
sitif, lire l’étiquette placée sur
la porte (zone de la serrure):
à l’approche de cette échéan-
ce, s’adresser aux Services
Agréés Alfa Romeo pour ef-
fectuer le remplacement du
dispositif.
ATTENTIONToute opération compor-
tant des chocs, des vi-
brations ou des réchauf-
fements localisés (supérieurs à
100°C pour une durée de 6
heures maximum) dans la zone
du prétensionneur peut provo-
quer son endommagement ou
son déclenchement; dans ces
conditions ne rentrent pas les
vibrations produites par les as-
pérités de la chaussée ou le
franchissement accidentel de pe-
tits obstacles tels que trottoirs,
etc. En cas de besoin, s’adres-
ser aux Services Agréés Alfa
Romeo.LIMITEURS DE CHARGE
DEGRESSIVE
Pour augmenter la protection offerte aux
passagers en cas d’accident, les enrou-
leurs des ceintures de sécurité avant sont
dotés, à leur intérieur, d’un dispositif qui
permet de doser opportunément la for-
ce qui agit sur le buste et les épaules
pendant l’action de retenue des cein-
tures en cas de choc frontal.

134
SECURITE TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
ATTENTIONL’activation des air bag
libère une petite quantité de poussières.
Ces poussières ne sont pas nocives et
n’indiquent pas un début d’incendie; la
surface du coussin ouvert et l’habitacle
peuvent être recouverts d’un résidu de
poussière: cette poussière peut irriter la
peau et les yeux. En cas de contact, se
laver au savon neutre et à l’eau.
Pour connaître les dates d’échéance de
la charge pyrotechnique et du contact
spiralé, lire l’étiquette placée sur la por-
te. A l’approche de ces dates d'échéan-
ce, s’adresser aux Services Agréés Alfa
Romeo pour effectuer le remplacement.
ATTENTIONEn cas d’accident où l’un
quelconque des dispositifs de sécurité
s’est activé, s’adresser aux Services
Agréés Alfa Romeo pour faire remplacer
ceux qui se sont activés et faire vérifier
l’intégrité du système.Toutes les interventions de contrôle, de
réparation et de remplacement concer-
nant l’air bag doivent être effectuées au-
près des Services Agréés Alfa Romeo.
En cas de mise à la ferraille de la voi-
ture, il faut s’adresser aux Services
Agréés Alfa Romeo pour faire désactiver
le système. En cas de changement de
propriétaire de la voiture, il est indis-
pensable de communiquer au nouveau
propriétaire les modalités d’emploi et les
avertissements ci-dessus et lui fournir la
notice “Conduite et entretien”.
ATTENTIONL’activation des préten-
sionneurs, des air bag frontaux, des air
bag latéraux avant et arrière est décidée
de manière différenciée en fonction du
type de choc. La non-activation de l’un
ou de plusieurs d’entre eux n’indique
donc pas un fonctionnement défectueux
du système.
Ne pas voyager avec la
tête, les bras ou les
coudes sur les portes, sur les
vitres et dans la zone de dé-
ploiement du coussin de l’air
bag latéral protection tête
(Window Bag) afin d’éviter
des possibles lésions pendant
la phase de déploiement.
ATTENTION
Ne jamais se pencher
avec la tête ou les bras
ou les coudes en dehors des
vitres.
ATTENTION

135
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECH
NIQUES
INDEX
ALPHABETIQUE
PPLANCHE DE
BORD ET
COMMANDES
CONDUITE
INFORMATIONS GENERALES
Si en insérant la clé
dans le dispositif de dé-
marrage, le témoin
¬ne s’al-
lume pas, ou bien qu’il reste
allumé pendant la marche (sur
certaines versions en même
temps que le message visua-
lisé par l’affichage) peut être
présente une anomalie dans
les systèmes de retenue; dans
ce cas, les air bag ou les pré-
tensionneurs pourraient ne pas
s’activer en cas d’accident ou,
dans un nombre limité de cas,
s’activer de façon erronée.
Avant de poursuivre, contacter
les Services Agréés Alfa Ro-
meo pour le contrôle immédiat
du système.
ATTENTION
Ne pas couvrir le dos-
sier des sièges avant
avec des housses ou des revê-
tements qui ne sont pas pré-
disposés pour l’utilisation avec
le side-bag.
ATTENTION
Ne pas voyager en te-
nant des objets sur les
genoux, devant la poitrine ou
en tenant une pipe, un crayon,
etc entre les dents. En cas de
choc avec intervention de l’air
bag, vous pourriez vous bles-
ser sérieusement.
ATTENTION
Conduire en gardant
constamment les mains
sur la couronne du volant. En
cas d’intervention de l’air bag,
celui-ci pourra ainsi se gonfler,
sans rencontrer d’obstacles. Ne
pas conduire le corps plié en
avant, mais veiller à ce que le
dossier soit bien droit et que le
dos s’y appuie parfaitement.
ATTENTION
Si la voiture a fait l’ob-
jet de vol ou de tenta-
tive de vol, si elle a subi des
actes de vandalisme ou des
inondations, faire contrôler le
système air bag par les Ser-
vices Agréés Alfa Romeo.
ATTENTION
La clé insérée dans le
dispositif de démarrage
et le moteur coupé, les air bag
peuvent s’activer même si la
voiture est à l’arrêt, au cas où
celle-ci soit heurtée par une
voiture en marche. Par consé-
quent, même si la voiture est à
l’arrêt, les enfants ne doivent
en aucun cas être placés sur le
siège avant. D’autre part, il
faut se rappeler que si la clé
n’est pas insérée dans le dis-
positif de démarrage, aucun
dispositif de sécurité (air bag
ou prétensionneurs) ne s’acti-
ve en cas de choc; la non-acti-
vation de ces dispositifs, dans
ces cas, ne peut être considé-
rée, par conséquent, comme un
indice de fonctionnement dé-
fectueux du système.
ATTENTION

139
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
PROCEDURE POUR LES
VERSIONS A ESSENCE
Procéder de cette manière:
❒serrer le frein à main;
❒placer le levier de la boîte de vi-
tesses au point mort;
❒insérer à fond la clé électronique dans
le dispositif de démarrage jusqu’à son
arrêt;
❒enfoncer à fond la pédale de l’em-
brayage (ou du frein), sans enfon-
cer l’accélérateur;
❒appuyer sur le bouton START/
STOP et le relâcher dès que le mo-
teur tourne.
PROCEDURE POUR
VERSIONS DIESEL
Procéder de cette manière:
❒serrer le frein à main;
❒placer le levier de la boîte de vi-
tesses au point mort;
❒insérer à fond la clé électronique
dans le dispositif de démarrage jus-
qu’à son arrêt. Sur le tableau de
bord, s’allume le témoin
m;
❒attendre l’extinction du témoin m,
qui se produit d’autant plus rapide-
ment que le moteur est chaud;
❒enfoncer à fond la pédale de l’em-
brayage (ou du frein), sans enfoncer
l’accélérateur;
❒appuyer sur le bouton START/
STOPimmédiatement après l’ex-
tinction du témoin
m. Attendre trop
longtemps signifie rendre inutile le tra-
vail de réchauffement des bougies. Re-
lâcher le bouton dès que le moteur
tourne.ATTENTIONS
Si, lors du démarrage, le moteur
s’éteint, pour effectuer le nouveau dé-
marrage, il suffit d’appuyer sur la pédale
d’embrayage ou du frein et ensuite d’ap-
puyer sur le bouton START/STOP.
Si le démarrage est difficile, ne pas insis-
ter avec des tentatives prolongées, mais
s’adresser aux Services Agréés Alfa Ro-
meo.
La voiture démarrée, la clé électronique
est bloquée à l’intérieur du dispositif de
démarrage et il sera possible de l’enle-
ver uniquement après l’extinction du mo-
teur. La voiture en marche, avec la clé élec-
tronique bloquée, une extraction forcée
pourrait comporter la panne du dispositif
de démarrage.
