MOTEURS A GAZOLE
Aux basses températures, le degré de
fluidité du gazole peut devenir insuffi-
sant à cause de la formation de paraf-
fine avec pour conséquence un fonc-
tionnement anormal du système d’ali-
mentation carburant.
Pour éviter des anomalies de fonction-
nement, des gazoles de type été, de ty-
pe hiver ou arctique (zones de mon-
tagne/froides), sont normalement dis-
tribués selon la saison.
En cas de ravitaillement avec gazole non
convenable à la température d’utilisa-
tion, il est recommandé de mélanger le
gazole avec l’additif DIESEL MIXdans
les proportions indiquées sur le récipient
du produit, en versant dans le réservoir
d’abord l’antigel et ensuite le gazole.
L’antigel DIESEL MIXdoit être mé-
langé au gazole avant que ne se pro-
duisent les réactions dues au froid. Une
addition tardive n’a aucun effet.

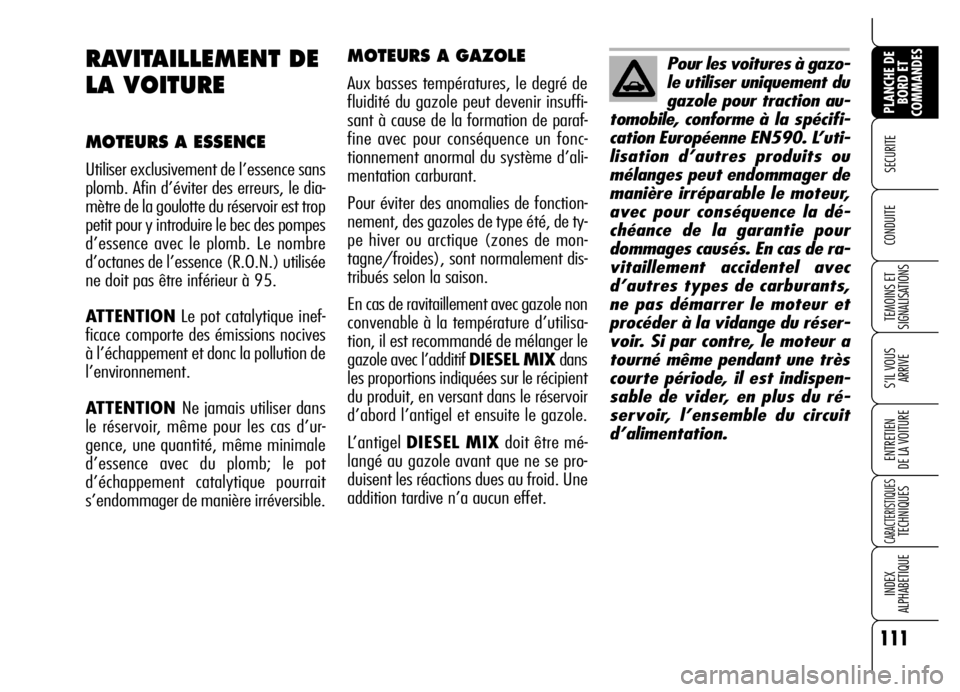

RAVITAILLEMENT DE
LA VOITURE
MOTEURS A ESSENCE
Utiliser exclusivement de l’essence sans
plomb. Afin d’éviter des erreurs, le dia-
mètre de la goulotte du réservoir est trop
petit pour y introduire le bec des pompes
d’essence avec le plomb. Le nombre
d’octanes de l’essence (R.O.N.) utilisée
ne doit pas être inférieur à 95.
ATTENTIONLe pot catalytique inef-
ficace comporte des émissions nocives
à l’échappement et donc la pollution de
l’environnement.
ATTENTION Ne jamais utiliser dans
le réservoir, même pour les cas d’ur-
gence, une quantité, même minimale
d’essence avec du plomb; le pot
d’échappement catalytique pourrait
s’endommager de manière irréversible.
Pour les voitures à gazo-
le utiliser uniquement du
gazole pour traction au-
tomobile, conforme à la spécifi-
cation Européenne EN590. L’uti-
lisation d’autres produits ou
mélanges peut endommager de
manière irréparable le moteur,
avec pour conséquence la dé-
chéance de la garantie pour
dommages causés. En cas de ra-
vitaillement accidentel avec
d’autres types de carburants,
ne pas démarrer le moteur et
procéder à la vidange du réser-
voir. Si par contre, le moteur a
tourné même pendant une très
courte période, il est indispen-
sable de vider, en plus du ré-
servoir, l’ensemble du circuit
d’alimentation.
VIDANGE HUILE MOTEUR (litres)
RAVITAILLEMENT CARBURANT (litres)
QUALITYASSISTENZA TECNICA - INGEGNERIA ASSISTENZIALE
Largo Senatore G. Agnelli, 5 - 10040 Volvera - Torino (Italia)
Fiat Auto S.p.A.
Publication n. 60431434 - 2
èmeEdition - 03/2006Propriété reservée. Reproduction, même partielle, interdite sans autorisation
écrite de Fiat Auto S.p.A.
SERVICE
2.2 JTS - 3.2 JTS 2.4 JTDM
Circuit de lubrification moteur 5,4 6,4
Ne pas disperser l’huile épuisée dans l’environnement.
PRESSIONS DE GONFLAGE A FROID
Lorsque le pneu est chaud la valeur de la pression doit être +0,3 bar par rapport à la valeur indiquée. Contrôler de toute façon la valeur correcte du
pneu froid.
Avec les pneus à neige la valeur de la pression doit être +0,2 bar par rapport à la valeur indiquée pour les pneus en dotation.
Pour une utilisation à des vitesses constantes supérieures à 160 km/h gonfler aux pressions de pleine charge.
2.2 JTS - 2.4 JTDM3.2 JTS
Capacité réservoir 70 69
Réserve 10 10
Ravitailler les voitures avec moteur à essence uniquement avec de l’essence sans plomb à l’indice d’octane (RON) non inférieur à 95 (Spécification EN228).
Ravitailler les voitures avec moteur diesel uniquement avec du gazole pour autotraction (Spécification EN590).
Roue compacte
de secours
T125/80 R17
4,2 Pneus
225/50 R17 98W
avant arrière
2,5 2,5
2,7 2,7Pneus
235/45 R18 98W
avant arrière
2,7 2,5
2,8 2,6Pneus
215/55 R16 93V
avant arrière
2,3 2,3
2,6 2,6
à charge moyenne bar
à pleine charge bar
