MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-32
6
SAU37280

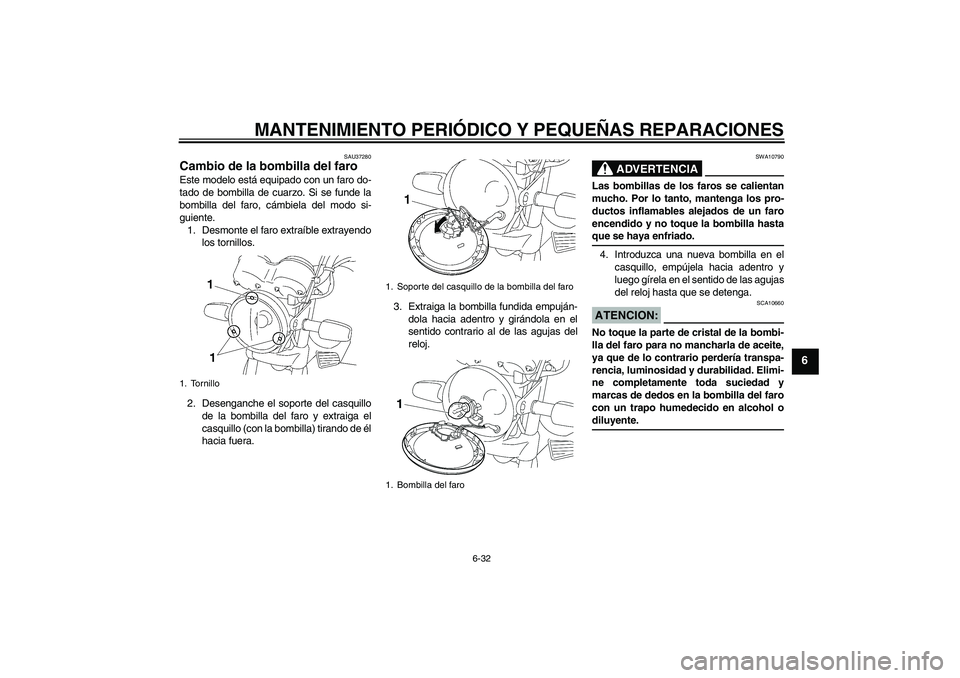

Cambio de la bombilla del faro Este modelo está equipado con un faro do-
tado de bombilla de cuarzo. Si se funde la
bombilla del faro, cámbiela del modo si-
guiente.
1. Desmonte el faro extraíble extrayendo
los tornillos.
2. Desenganche el soporte del casquillo
de la bombilla del faro y extraiga el
casquillo (con la bombilla) tirando de él
hacia fuera.3. Extraiga la bombilla fundida empuján-
dola hacia adentro y girándola en el
sentido contrario al de las agujas del
reloj.
ADVERTENCIA
SWA10790
Las bombillas de los faros se calientan
mucho. Por lo tanto, mantenga los pro-
ductos inflamables alejados de un faro
encendido y no toque la bombilla hastaque se haya enfriado.
4. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.ATENCION:
SCA10660
No toque la parte de cristal de la bombi-
lla del faro para no mancharla de aceite,
ya que de lo contrario perdería transpa-
rencia, luminosidad y durabilidad. Elimi-
ne completamente toda suciedad y
marcas de dedos en la bombilla del faro
con un trapo humedecido en alcohol odiluyente.
1. Tornillo
1. Soporte del casquillo de la bombilla del faro
1. Bombilla del faro
U3D9S0S0.book Page 32 Monday, December 27, 2004 9:59 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-33
6
5. Monte el casquillo (con la bombilla)
empujándolo dentro.
6. Sujete el casquillo de la bombilla del
faro con el soporte.
7. Monte el faro extraíble colocando los
tornillos.
8. Solicite a un concesionario Yamaha
que ajuste la luz del faro según sea
necesario.
SAU37090
Cambio de la bombilla de la luz
de freno/piloto trasero 1. Desmonte el carenado. (Véase la pá-
gina 6-6.)
2. Desmonte la óptica de la luz de fre-
no/piloto trasero extrayendo los torni-
llos.
3. Extraiga la bombilla fundida empuján-
dola hacia adentro y girándola en el
sentido contrario al de las agujas del
reloj.4. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
5. Monte la óptica colocando los tornillos.
ATENCION:
SCA10680
No apriete excesivamente los tornillos,ya que puede romperse la óptica.
6. Monte el carenado.
1. No tocar la parte de cristal de la bombilla.
1. Tornillo
1. Bombilla de la luz de freno/piloto trasero
U3D9S0S0.book Page 33 Monday, December 27, 2004 9:59 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-34
6
SAU24202

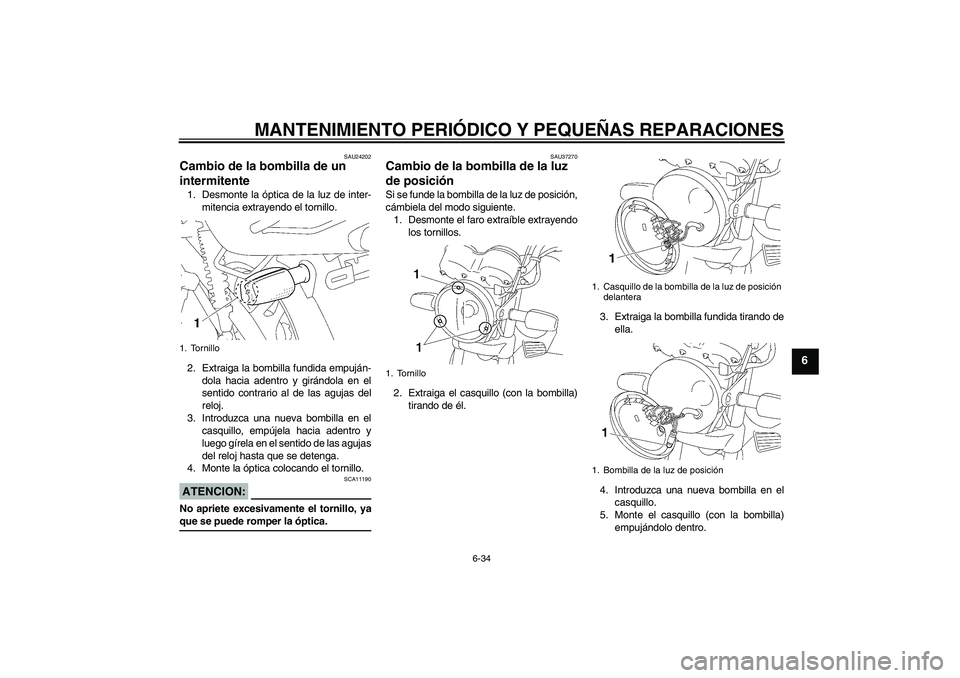

Cambio de la bombilla de un
intermitente 1. Desmonte la óptica de la luz de inter-
mitencia extrayendo el tornillo.
2. Extraiga la bombilla fundida empuján-
dola hacia adentro y girándola en el
sentido contrario al de las agujas del
reloj.
3. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
4. Monte la óptica colocando el tornillo.ATENCION:
SCA11190
No apriete excesivamente el tornillo, yaque se puede romper la óptica.
SAU37270
Cambio de la bombilla de la luz
de posición Si se funde la bombilla de la luz de posición,
cámbiela del modo siguiente.
1. Desmonte el faro extraíble extrayendo
los tornillos.
2. Extraiga el casquillo (con la bombilla)
tirando de él.3. Extraiga la bombilla fundida tirando de
ella.
4. Introduzca una nueva bombilla en el
casquillo.
5. Monte el casquillo (con la bombilla)
empujándolo dentro.
1. Tornillo
1. Tornillo
1. Casquillo de la bombilla de la luz de posición
delantera
1. Bombilla de la luz de posición
U3D9S0S0.book Page 34 Monday, December 27, 2004 9:59 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-35
6

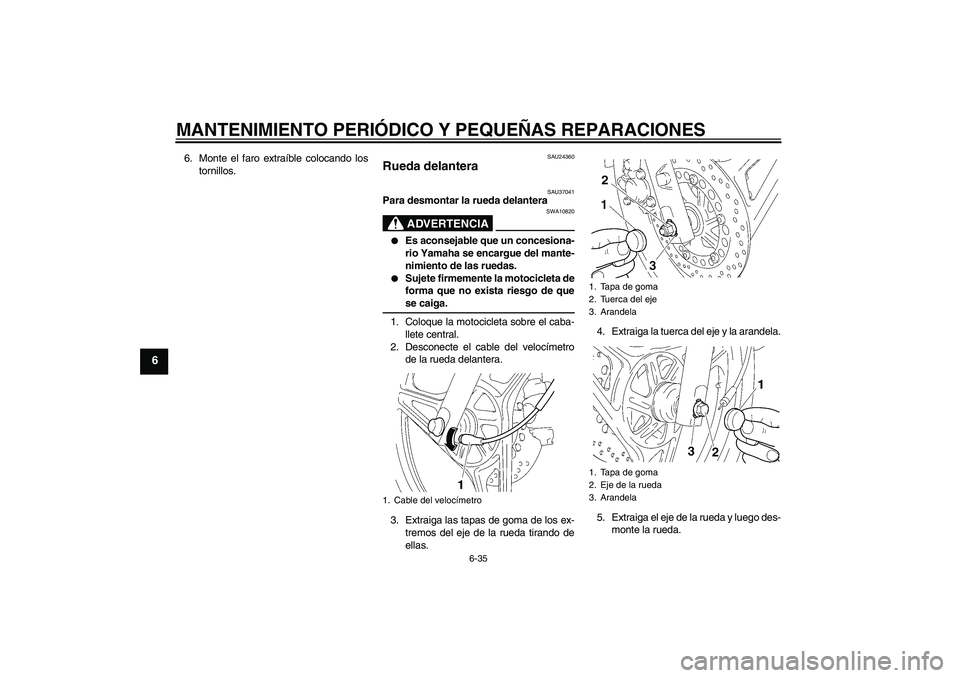

6. Monte el faro extraíble colocando los
tornillos.
SAU24360
Rueda delantera
SAU37041
Para desmontar la rueda delantera
ADVERTENCIA
SWA10820


Es aconsejable que un concesiona-
rio Yamaha se encargue del mante-
nimiento de las ruedas.


Sujete firmemente la motocicleta de
forma que no exista riesgo de quese caiga.
1. Coloque la motocicleta sobre el caba-
llete central.
2. Desconecte el cable del velocímetro
de la rueda delantera.
3. Extraiga las tapas de goma de los ex-
tremos del eje de la rueda tirando de
ellas.4. Extraiga la tuerca del eje y la arandela.
5. Extraiga el eje de la rueda y luego des-
monte la rueda.
1. Cable del velocímetro
1. Tapa de goma
2. Tuerca del eje
3. Arandela
1. Tapa de goma
2. Eje de la rueda
3. Arandela
U3D9S0S0.book Page 35 Monday, December 27, 2004 9:59 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-36
6

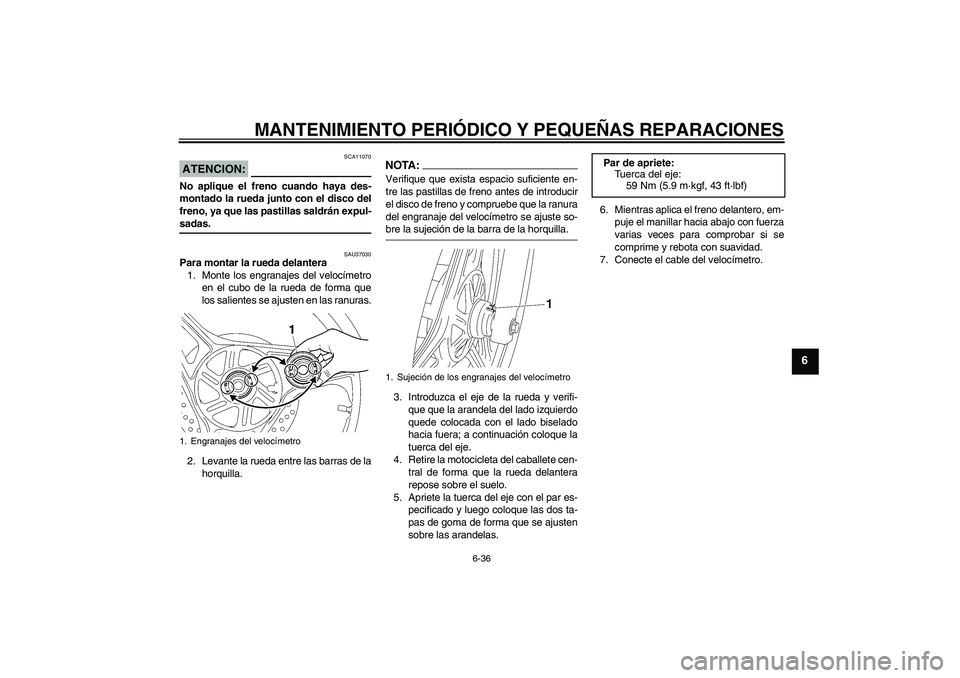

ATENCION:
SCA11070
No aplique el freno cuando haya des-
montado la rueda junto con el disco del
freno, ya que las pastillas saldrán expul-sadas.
SAU37030
Para montar la rueda delantera
1. Monte los engranajes del velocímetro
en el cubo de la rueda de forma que
los salientes se ajusten en las ranuras.
2. Levante la rueda entre las barras de la
horquilla.
NOTA:Verifique que exista espacio suficiente en-
tre las pastillas de freno antes de introducir
el disco de freno y compruebe que la ranura
del engranaje del velocímetro se ajuste so-bre la sujeción de la barra de la horquilla.
3. Introduzca el eje de la rueda y verifi-
que que la arandela del lado izquierdo
quede colocada con el lado biselado
hacia fuera; a continuación coloque la
tuerca del eje.
4. Retire la motocicleta del caballete cen-
tral de forma que la rueda delantera
repose sobre el suelo.
5. Apriete la tuerca del eje con el par es-
pecificado y luego coloque las dos ta-
pas de goma de forma que se ajusten
sobre las arandelas.6. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si se
comprime y rebota con suavidad.
7. Conecte el cable del velocímetro.
1. Engranajes del velocímetro
1. Sujeción de los engranajes del velocímetro
Par de apriete:
Tuerca del eje:
59 Nm (5.9 m·kgf, 43 ft·lbf)
U3D9S0S0.book Page 36 Monday, December 27, 2004 9:59 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-37
6
SAU25080

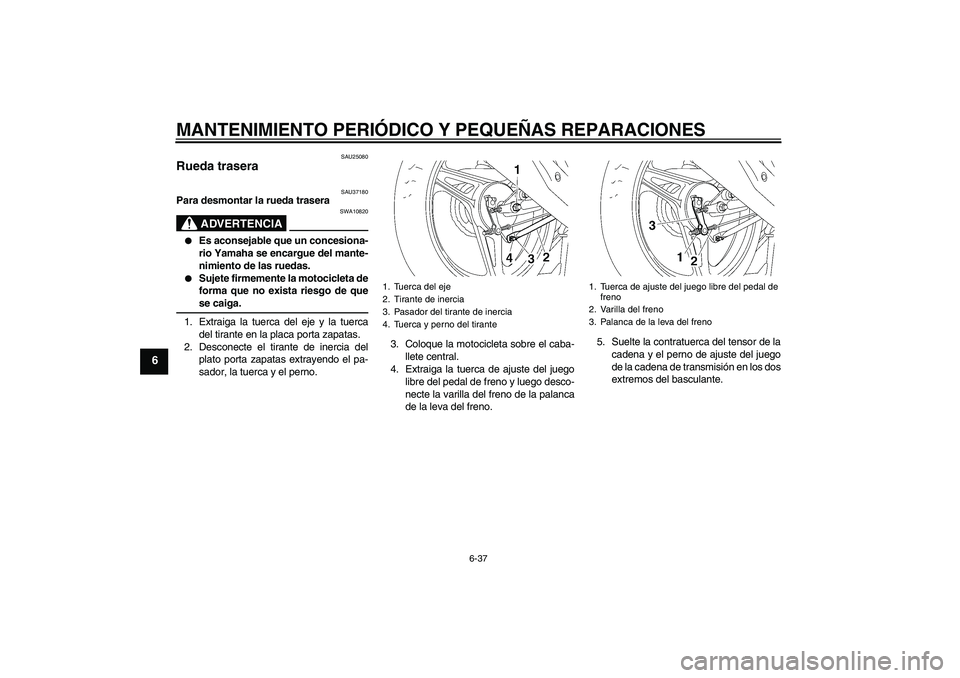

Rueda trasera
SAU37180
Para desmontar la rueda trasera
ADVERTENCIA
SWA10820


Es aconsejable que un concesiona-
rio Yamaha se encargue del mante-
nimiento de las ruedas.


Sujete firmemente la motocicleta de
forma que no exista riesgo de quese caiga.
1. Extraiga la tuerca del eje y la tuerca
del tirante en la placa porta zapatas.
2. Desconecte el tirante de inercia del
plato porta zapatas extrayendo el pa-
sador, la tuerca y el perno.3. Coloque la motocicleta sobre el caba-
llete central.
4. Extraiga la tuerca de ajuste del juego
libre del pedal de freno y luego desco-
necte la varilla del freno de la palanca
de la leva del freno.5. Suelte la contratuerca del tensor de la
cadena y el perno de ajuste del juego
de la cadena de transmisión en los dos
extremos del basculante.
1. Tuerca del eje
2. Tirante de inercia
3. Pasador del tirante de inercia
4. Tuerca y perno del tirante
1. Tuerca de ajuste del juego libre del pedal de
freno
2. Varilla del freno
3. Palanca de la leva del freno
U3D9S0S0.book Page 37 Monday, December 27, 2004 9:59 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-38
6

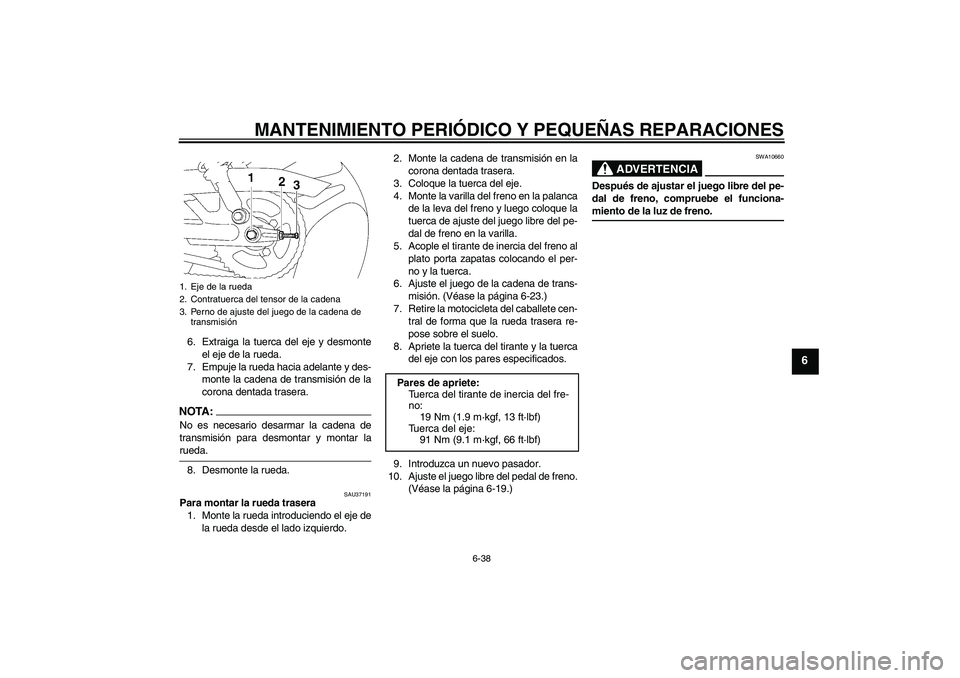

6. Extraiga la tuerca del eje y desmonte
el eje de la rueda.
7. Empuje la rueda hacia adelante y des-
monte la cadena de transmisión de la
corona dentada trasera.NOTA:No es necesario desarmar la cadena de
transmisión para desmontar y montar larueda.
8. Desmonte la rueda.
SAU37191
Para montar la rueda trasera
1. Monte la rueda introduciendo el eje de
la rueda desde el lado izquierdo.2. Monte la cadena de transmisión en la
corona dentada trasera.
3. Coloque la tuerca del eje.
4. Monte la varilla del freno en la palanca
de la leva del freno y luego coloque la
tuerca de ajuste del juego libre del pe-
dal de freno en la varilla.
5. Acople el tirante de inercia del freno al
plato porta zapatas colocando el per-
no y la tuerca.
6. Ajuste el juego de la cadena de trans-
misión. (Véase la página 6-23.)
7. Retire la motocicleta del caballete cen-
tral de forma que la rueda trasera re-
pose sobre el suelo.
8. Apriete la tuerca del tirante y la tuerca
del eje con los pares especificados.
9. Introduzca un nuevo pasador.
10. Ajuste el juego libre del pedal de freno.
(Véase la página 6-19.)
ADVERTENCIA
SWA10660
Después de ajustar el juego libre del pe-
dal de freno, compruebe el funciona-miento de la luz de freno.
1. Eje de la rueda
2. Contratuerca del tensor de la cadena
3. Perno de ajuste del juego de la cadena de
transmisión
Pares de apriete:
Tuerca del tirante de inercia del fre-
no:
19 Nm (1.9 m·kgf, 13 ft·lbf)
Tuerca del eje:
91 Nm (9.1 m·kgf, 66 ft·lbf)
U3D9S0S0.book Page 38 Monday, December 27, 2004 9:59 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-39
6
SAU25850

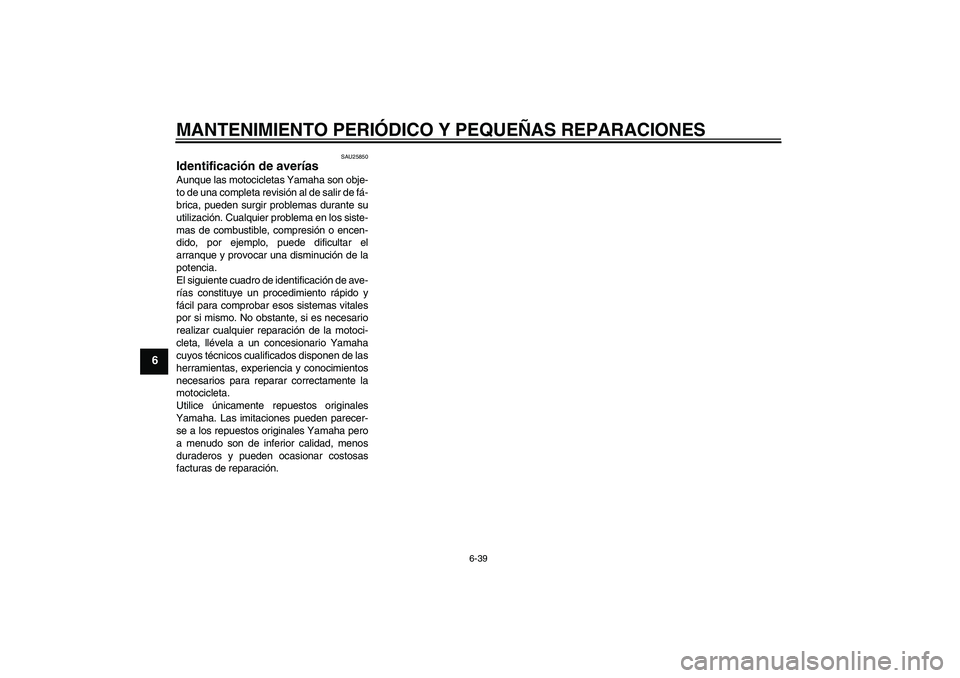

Identificación de averías Aunque las motocicletas Yamaha son obje-
to de una completa revisión al de salir de fá-
brica, pueden surgir problemas durante su
utilización. Cualquier problema en los siste-
mas de combustible, compresión o encen-
dido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
El siguiente cuadro de identificación de ave-
rías constituye un procedimiento rápido y
fácil para comprobar esos sistemas vitales
por si mismo. No obstante, si es necesario
realizar cualquier reparación de la motoci-
cleta, llévela a un concesionario Yamaha
cuyos técnicos cualificados disponen de las
herramientas, experiencia y conocimientos
necesarios para reparar correctamente la
motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.U3D9S0S0.book Page 39 Monday, December 27, 2004 9:59 AM
