2005 YAMAHA YBR125 Manuale de Empleo (in Spanish)

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-24
6

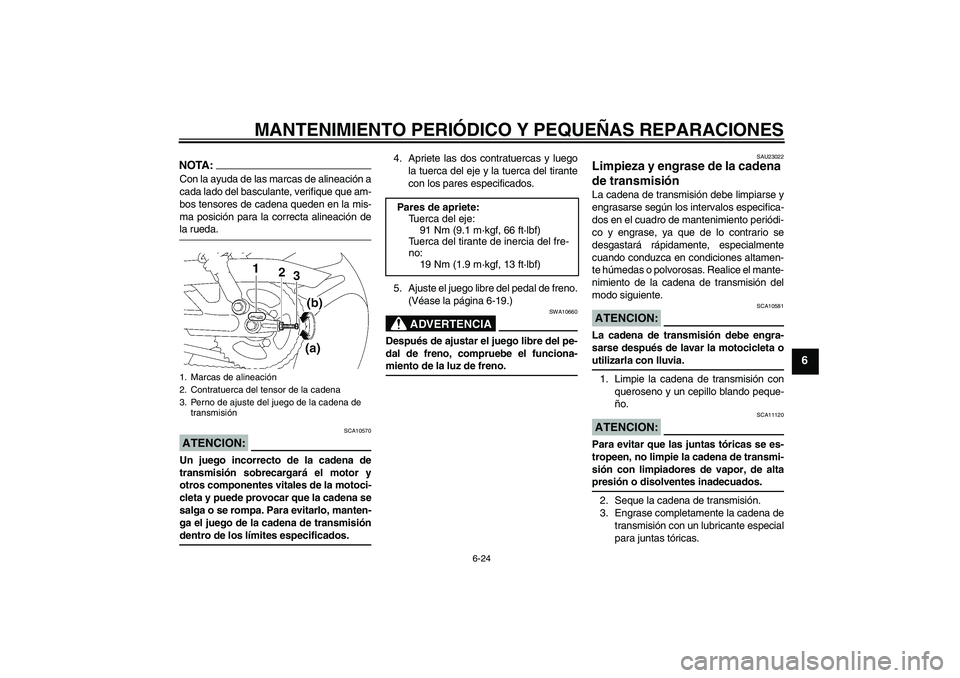

NOTA:Con la ayuda de las marcas de alineación a
cada lado del basculante, verifique que am-
bos tensores de cadena queden en la mis-
ma posición para la correcta alineación dela rueda.ATENCION:
SCA10570
Un juego incorrecto de la cadena de
transmisión sobrecargará el motor y
otros componentes vitales de la motoci-
cleta y puede provocar que la cadena se
salga o se rompa. Para evitarlo, manten-
ga el juego de la cadena de transmisióndentro de los límites especificados.4. Apriete las dos contratuercas y luego
la tuerca del eje y la tuerca del tirante
con los pares especificados.
5. Ajuste el juego libre del pedal de freno.
(Véase la página 6-19.)
ADVERTENCIA
SWA10660
Después de ajustar el juego libre del pe-
dal de freno, compruebe el funciona-miento de la luz de freno.
SAU23022
Limpieza y engrase de la cadena
de transmisión La cadena de transmisión debe limpiarse y
engrasarse según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase, ya que de lo contrario se
desgastará rápidamente, especialmente
cuando conduzca en condiciones altamen-
te húmedas o polvorosas. Realice el mante-
nimiento de la cadena de transmisión del
modo siguiente.ATENCION:
SCA10581
La cadena de transmisión debe engra-
sarse después de lavar la motocicleta outilizarla con lluvia.
1. Limpie la cadena de transmisión con
queroseno y un cepillo blando peque-
ño.ATENCION:
SCA11120
Para evitar que las juntas tóricas se es-
tropeen, no limpie la cadena de transmi-
sión con limpiadores de vapor, de altapresión o disolventes inadecuados.
2. Seque la cadena de transmisión.
3. Engrase completamente la cadena de
transmisión con un lubricante especial
para juntas tóricas.
1. Marcas de alineación
2. Contratuerca del tensor de la cadena
3. Perno de ajuste del juego de la cadena de
transmisión
Pares de apriete:
Tuerca del eje:
91 Nm (9.1 m·kgf, 66 ft·lbf)
Tuerca del tirante de inercia del fre-
no:
19 Nm (1.9 m·kgf, 13 ft·lbf)
U3D9S0S0.book Page 24 Monday, December 27, 2004 9:59 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-25
6

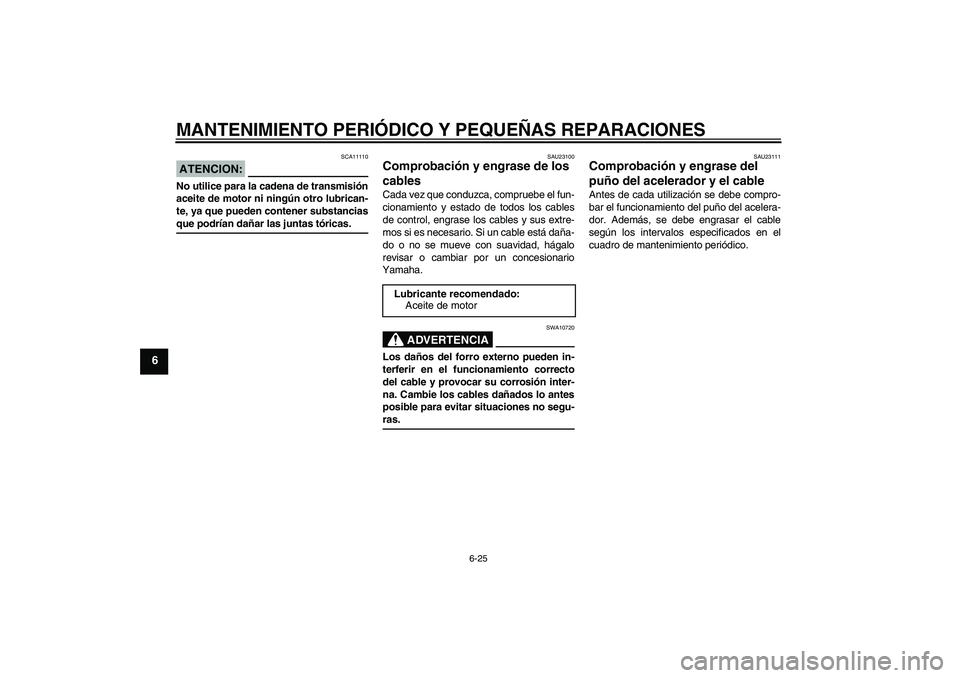

ATENCION:
SCA11110
No utilice para la cadena de transmisión
aceite de motor ni ningún otro lubrican-
te, ya que pueden contener substanciasque podrían dañar las juntas tóricas.
SAU23100
Comprobación y engrase de los
cables Cada vez que conduzca, compruebe el fun-
cionamiento y estado de todos los cables
de control, engrase los cables y sus extre-
mos si es necesario. Si un cable está daña-
do o no se mueve con suavidad, hágalo
revisar o cambiar por un concesionario
Yamaha.
ADVERTENCIA
SWA10720
Los daños del forro externo pueden in-
terferir en el funcionamiento correcto
del cable y provocar su corrosión inter-
na. Cambie los cables dañados lo antes
posible para evitar situaciones no segu-ras.
SAU23111
Comprobación y engrase del
puño del acelerador y el cable Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Además, se debe engrasar el cable
según los intervalos especificados en el
cuadro de mantenimiento periódico.
Lubricante recomendado:
Aceite de motor
U3D9S0S0.book Page 25 Monday, December 27, 2004 9:59 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-26
6
SAU23131

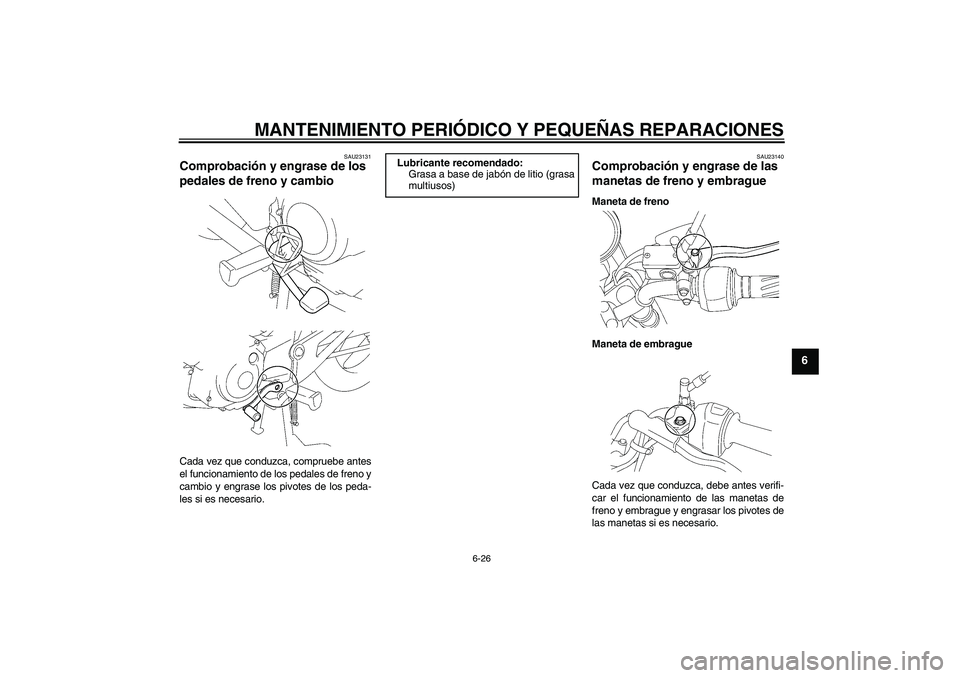

Comprobación y engrase de los
pedales de freno y cambio Cada vez que conduzca, compruebe antes
el funcionamiento de los pedales de freno y
cambio y engrase los pivotes de los peda-
les si es necesario.
SAU23140
Comprobación y engrase de las
manetas de freno y embrague Maneta de freno
Maneta de embrague
Cada vez que conduzca, debe antes verifi-
car el funcionamiento de las manetas de
freno y embrague y engrasar los pivotes de
las manetas si es necesario.
Lubricante recomendado:
Grasa a base de jabón de litio (grasa
multiusos)
U3D9S0S0.book Page 26 Monday, December 27, 2004 9:59 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-27
6
SAU23191

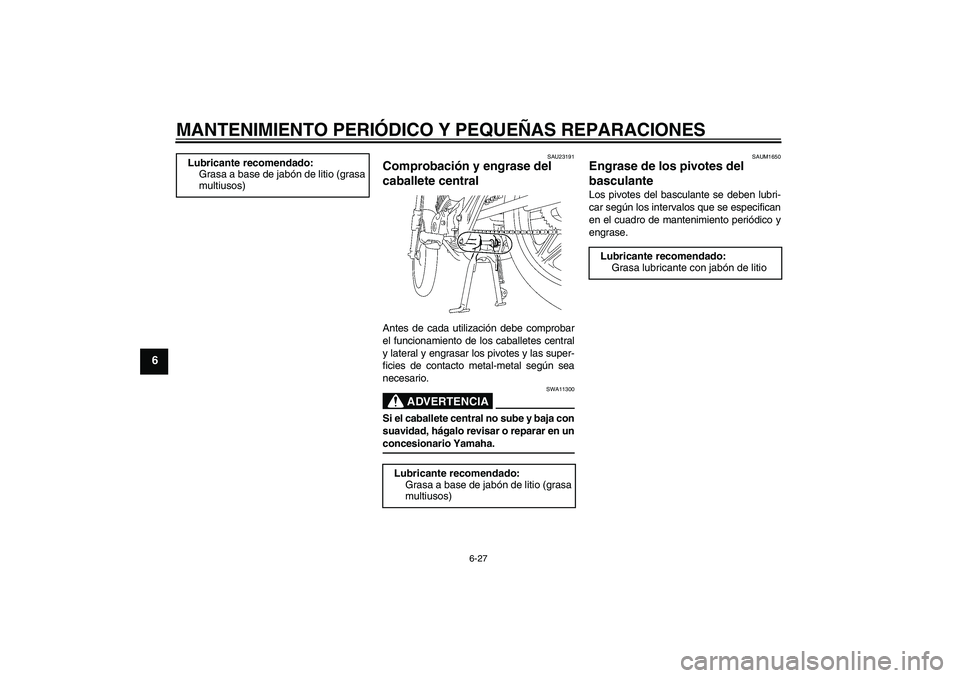

Comprobación y engrase del
caballete central Antes de cada utilización debe comprobar
el funcionamiento de los caballetes central
y lateral y engrasar los pivotes y las super-
ficies de contacto metal-metal según sea
necesario.
ADVERTENCIA
SWA11300
Si el caballete central no sube y baja con
suavidad, hágalo revisar o reparar en unconcesionario Yamaha.
SAUM1650
Engrase de los pivotes del
basculante Los pivotes del basculante se deben lubri-
car según los intervalos que se especifican
en el cuadro de mantenimiento periódico y
engrase. Lubricante recomendado:
Grasa a base de jabón de litio (grasa
multiusos)
Lubricante recomendado:
Grasa a base de jabón de litio (grasa
multiusos)
Lubricante recomendado:
Grasa lubricante con jabón de litio
U3D9S0S0.book Page 27 Monday, December 27, 2004 9:59 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-28
6
SAU23271

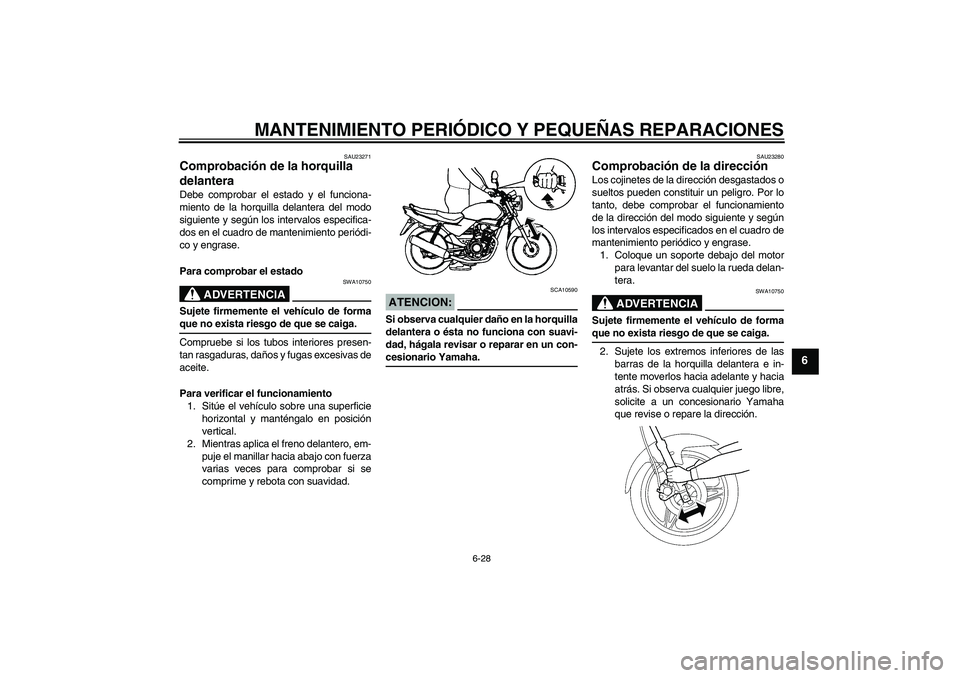

Comprobación de la horquilla
delantera Debe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el estado
ADVERTENCIA
SWA10750
Sujete firmemente el vehículo de formaque no exista riesgo de que se caiga.
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas de
aceite.
Para verificar el funcionamiento
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.
2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si se
comprime y rebota con suavidad.
ATENCION:
SCA10590
Si observa cualquier daño en la horquilla
delantera o ésta no funciona con suavi-
dad, hágala revisar o reparar en un con-cesionario Yamaha.
SAU23280
Comprobación de la dirección Los cojinetes de la dirección desgastados o
sueltos pueden constituir un peligro. Por lo
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase.
1. Coloque un soporte debajo del motor
para levantar del suelo la rueda delan-
tera.
ADVERTENCIA
SWA10750
Sujete firmemente el vehículo de formaque no exista riesgo de que se caiga.
2. Sujete los extremos inferiores de las
barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego libre,
solicite a un concesionario Yamaha
que revise o repare la dirección.
U3D9S0S0.book Page 28 Monday, December 27, 2004 9:59 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-29
6
SAU23290

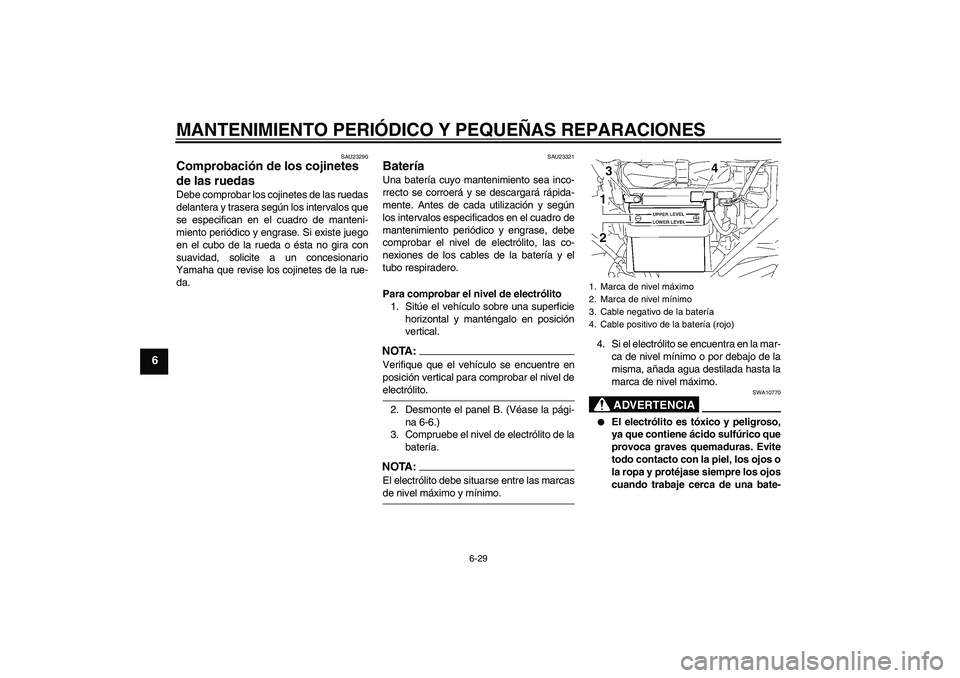

Comprobación de los cojinetes
de las ruedas Debe comprobar los cojinetes de las ruedas
delantera y trasera según los intervalos que
se especifican en el cuadro de manteni-
miento periódico y engrase. Si existe juego
en el cubo de la rueda o ésta no gira con
suavidad, solicite a un concesionario
Yamaha que revise los cojinetes de la rue-
da.
SAU23321
Batería Una batería cuyo mantenimiento sea inco-
rrecto se corroerá y se descargará rápida-
mente. Antes de cada utilización y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase, debe
comprobar el nivel de electrólito, las co-
nexiones de los cables de la batería y el
tubo respiradero.
Para comprobar el nivel de electrólito
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.NOTA :
Verifique que el vehículo se encuentre en
posición vertical para comprobar el nivel deelectrólito.
2. Desmonte el panel B. (Véase la pági-
na 6-6.)
3. Compruebe el nivel de electrólito de la
batería.NOTA:El electrólito debe situarse entre las marcasde nivel máximo y mínimo.4. Si el electrólito se encuentra en la mar-
ca de nivel mínimo o por debajo de la
misma, añada agua destilada hasta la
marca de nivel máximo.
ADVERTENCIA
SWA10770


El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuando trabaje cerca de una bate-
1. Marca de nivel máximo
2. Marca de nivel mínimo
3. Cable negativo de la batería
4. Cable positivo de la batería (rojo)
U3D9S0S0.book Page 29 Monday, December 27, 2004 9:59 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-30
6

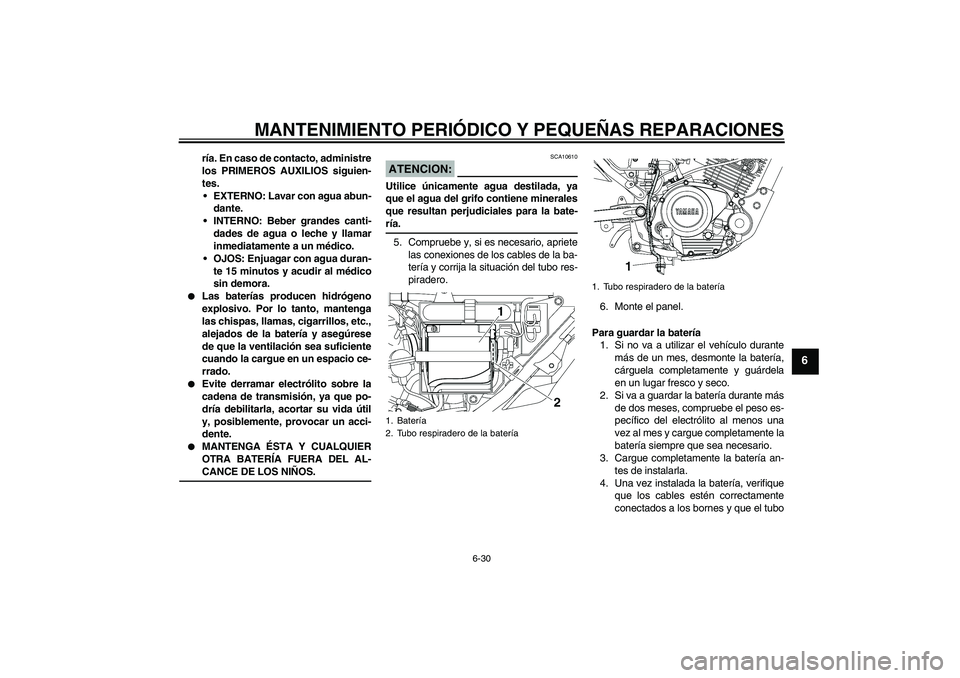

ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun-
dante.
INTERNO: Beber grandes canti-
dades de agua o leche y llamar
inmediatamente a un médico.
OJOS: Enjuagar con agua duran-
te 15 minutos y acudir al médico
sin demora.


Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.


Evite derramar electrólito sobre la
cadena de transmisión, ya que po-
dría debilitarla, acortar su vida útil
y, posiblemente, provocar un acci-
dente.


MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-CANCE DE LOS NIÑOS.
ATENCION:
SCA10610
Utilice únicamente agua destilada, ya
que el agua del grifo contiene minerales
que resultan perjudiciales para la bate-ría.
5. Compruebe y, si es necesario, apriete
las conexiones de los cables de la ba-
tería y corrija la situación del tubo res-
piradero.
6. Monte el panel.
Para guardar la batería
1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
2. Si va a guardar la batería durante más
de dos meses, compruebe el peso es-
pecífico del electrólito al menos una
vez al mes y cargue completamente la
batería siempre que sea necesario.
3. Cargue completamente la batería an-
tes de instalarla.
4. Una vez instalada la batería, verifique
que los cables estén correctamente
conectados a los bornes y que el tubo1. Batería
2. Tubo respiradero de la batería
1. Tubo respiradero de la batería
U3D9S0S0.book Page 30 Monday, December 27, 2004 9:59 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-31
6

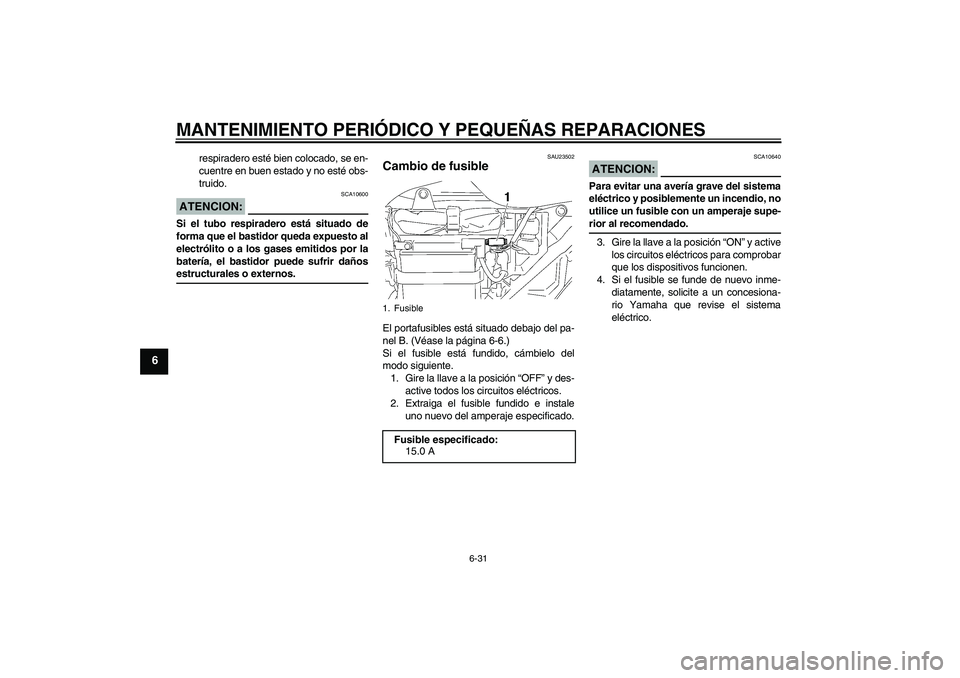

respiradero esté bien colocado, se en-
cuentre en buen estado y no esté obs-
truido.
ATENCION:
SCA10600
Si el tubo respiradero está situado de
forma que el bastidor queda expuesto al
electrólito o a los gases emitidos por la
batería, el bastidor puede sufrir dañosestructurales o externos.
SAU23502
Cambio de fusible El portafusibles está situado debajo del pa-
nel B. (Véase la página 6-6.)
Si el fusible está fundido, cámbielo del
modo siguiente.
1. Gire la llave a la posición “OFF” y des-
active todos los circuitos eléctricos.
2. Extraiga el fusible fundido e instale
uno nuevo del amperaje especificado.
ATENCION:
SCA10640
Para evitar una avería grave del sistema
eléctrico y posiblemente un incendio, no
utilice un fusible con un amperaje supe-rior al recomendado.
3. Gire la llave a la posición “ON” y active
los circuitos eléctricos para comprobar
que los dispositivos funcionen.
4. Si el fusible se funde de nuevo inme-
diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
1. FusibleFusible especificado:
15.0 A
U3D9S0S0.book Page 31 Monday, December 27, 2004 9:59 AM
