2005 YAMAHA YBR125 Manuale de Empleo (in Spanish)

3D9-F8199-S0
YBR125ED
MANUAL DEL PROPIETARIO

U3D9S0S0.book Page 2 Monday, December 27, 2004 9:59 AM

INTRODUCCIÓN
SAU10100
¡Bienvenido al mundo de las motocicletas Yamaha!
Como propietario de una YBR125ED, se beneficia usted de la amplia experiencia de Yamaha y de la más avanzada tecnología en el di-
seño y la fabricación de productos de alta calidad que han dado a Yamaha su reputación de fiabilidad.
Lea este manual en su totalidad para disfrutar de todas las ventajas de su YBR125ED. El manual del propietario no sólo le enseñará como
utilizar, revisar y mantener su motocicleta, sino además como protegerse a sí mismo y a otros de problemas y accidentes.
Además, los numerosos consejos contenidos en este manual le ayudarán a mantener su motocicleta en las mejores condiciones posibles.
Si necesita cualquier aclaración adicional, no dude en ponerse en contacto con su concesionario Yamaha.
El equipo de Yamaha le desea muchos paseos seguros y agradables. Recuerde, ¡la seguridad es lo primero!
U3D9S0S0.book Page 1 Monday, December 27, 2004 9:59 AM

INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
SAU10150
En este manual, la información particularmente importante se distingue mediante las siguientes anotaciones:NOTA:

Este manual debe considerarse una parte permanente de esta motocicleta y debe permanecer con ella, incluso cuando se venda.


Yamaha mejora constantemente el diseño y la calidad de sus productos. Por lo tanto, aunque este manual contiene la información
más actual disponible en el momento de imprimirse, pueden existir pequeñas discrepancias entre su motocicleta y este manual. Sinecesita cualquier aclaración relativa a este manual, consulte a su concesionario Yamaha.ADVERTENCIA
SWA10030
LEA ESTE MANUAL ATENTAMENTE Y EN SU TOTALIDAD ANTES DE UTILIZAR ESTA MOTOCICLETA.El símbolo de aviso de seguridad significa ¡ATENCIÓN! ¡TENGA CUIDADO! ¡SU SEGURIDAD
ESTÁ EN JUEGO!
Ignorar las instrucciones de ADVERTENCIA puede provocar lesiones graves o un accidente
mortal
del conductor de la motocicleta, de otra persona o de quien esté revisando o reparan-
do la motocicleta.
ATENCIÓN indica precauciones especiales que se deben adoptar para evitar causar daños a
la motocicleta.
Una NOTA proporciona información clave para facilitar o clarificar los procedimientos.
ADVERTENCIA
ATENCION:
NOTA:
U3D9S0S0.book Page 1 Monday, December 27, 2004 9:59 AM

INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
SAU37230
YBR125ED
MANUAL DEL PROPIETARIO
©2004 por Yamaha Motor Co., Ltd.
1ª edición, diciembre 2004
Todos los derechos reservados.
Toda reproducción o uso no autorizado
sin el consentimiento escrito de
Yamaha Motor Co., Ltd.
quedan expresamente prohibidos
Impreso en China.
U3D9S0S0.book Page 2 Monday, December 27, 2004 9:59 AM

TABLA DE CONTENIDOSINFORMATION RELATIVA A LA
SEGURIDAD .....................................1-1
DESCRIPCIÓN ..................................2-1
Vista izquierda .................................2-1
Vista derecha...................................2-2
Mandos e instrumentos ...................2-3
FUNCIONES DE LOS
INSTRUMENTOS Y MANDOS...........3-1
Interruptor principal/Bloqueo de la
dirección ......................................3-1
Testigos ..........................................3-2
Unidad velocímetro .........................3-3
Tacómetro ......................................3-3
Medidor de gasolina .......................3-3
Interruptores del manillar ................3-4
Maneta de embrague .....................3-4
Pedal de cambio .............................3-5
Maneta de freno .............................3-5
Pedal de freno ................................3-5
Tapón del depósito de gasolina ......3-6
Gasolina .........................................3-6
Catalizador .....................................3-7
Grifo de gasolina ............................3-8
Palanca del estárter
(estrangulador) ............................3-9
Sistema de arranque a pedal .........3-9
Ajuste de los conjuntos
amortiguadores ...........................3-9
Portaequipajes ..............................3-10Soportes de la correa del
equipaje .................................... 3-10
Sistema de corte del circuito de
arranque ................................... 3-11
COMPROBACIONES ANTES DE
LA UTILIZACIÓN............................... 4-1
Lista de comprobaciones previas ... 4-2
UTILIZACIÓN Y PUNTOS
IMPORTANTES PARA LA
CONDUCCIÓN................................... 5-1
Arranque del motor en frío ............. 5-1
Arranque del motor en caliente ...... 5-2
Cambio ........................................... 5-2
Consejos para reducir el consumo
de gasolina ................................. 5-3
Rodaje del motor ............................ 5-3
Estacionamiento ............................. 5-4
MANTENIMIENTO PERIÓDICO Y
PEQUEÑAS REPARACIONES......... 6-1
Juego de herramientas del
propietario ................................... 6-1
Cuadro de mantenimiento y
engrase periódicos ..................... 6-2

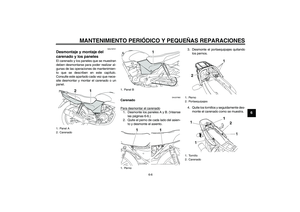

Desmontaje y montaje del
carenado y los paneles ............... 6-6
Comprobación de la bujía .............. 6-8
Aceite de motor ............................ 6-10
Limpieza del filtro de aire ............. 6-11Ajuste del carburador ................... 6-13
Ajuste del ralentí del motor .......... 6-13
Ajuste del juego libre del cable
del acelerador ........................... 6-14
Holgura de la válvula ................... 6-15
Neumáticos .................................. 6-15
Llantas de aleación ...................... 6-17
Ajuste del juego libre de la
maneta de embrague ............... 6-18
Comprobación del juego libre de
la maneta del freno delantero ... 6-19
Ajuste del juego libre del pedal
de freno .................................... 6-19
Ajuste del interruptor de la luz de
freno trasero ............................. 6-20
Comprobación de las pastillas de
freno delantero y las zapatas de
freno trasero ............................. 6-20
Comprobación del líquido de freno
(freno delantero) ....................... 6-21
Cambio del líquido de freno ......... 6-22
Juego de la cadena de
transmisión ............................... 6-23
Limpieza y engrase de la cadena
de transmisión .......................... 6-24
Comprobación y engrase de los
cables ....................................... 6-25
Comprobación y engrase del puño
del acelerador y el cable .......... 6-25
Comprobación y engrase de los
pedales de freno y cambio ....... 6-26U3D9S0S0.book Page 1 Monday, December 27, 2004 9:59 AM

TABLA DE CONTENIDOS
Comprobación y engrase de las
manetas de freno y
embrague .................................. 6-26
Comprobación y engrase del
caballete central ........................ 6-27
Engrase de los pivotes del
basculante ................................. 6-27
Comprobación de la horquilla
delantera ................................... 6-28
Comprobación de la dirección ...... 6-28
Comprobación de los cojinetes de
las ruedas ................................. 6-29
Batería .......................................... 6-29
Cambio de fusible ......................... 6-31
Cambio de la bombilla del faro ..... 6-32
Cambio de la bombilla de la luz de
freno/piloto trasero .................... 6-33
Cambio de la bombilla de un
intermitente ............................... 6-34
Cambio de la bombilla de la luz de
posición ..................................... 6-34
Rueda delantera ........................... 6-35
Rueda trasera ............................... 6-37
Identificación de averías ............... 6-39
Cuadro de identificación de
averías ...................................... 6-40
CUIDADOS Y ALMACENAMIENTO
DE LA MOTOCICLETA......................7-1
Cuidados ........................................ 7-1
Almacenamiento ............................. 7-3ESPECIFICACIONES ....................... 8-1
INFORMACIÓN PARA EL
CONSUMIDOR.................................. 9-1
Números de identificación ............. 9-1
U3D9S0S0.book Page 2 Monday, December 27, 2004 9:59 AM

1-1
1
INFORMATION RELATIVA A LA SEGURIDAD
SAU10251
LAS MOTOCICLETAS SON VEHÍCULOS
DE DOS RUEDAS. LA SEGURIDAD DE
SU USO Y FUNCIONAMIENTO DEPENDE
DE LA APLICACIÓN DE LAS TÉCNICAS
DE CONDUCCIÓN APROPIADAS, ASÍ
COMO DE LA HABILIDAD DEL CONDUC-
TOR. TODO CONDUCTOR DEBE CONO-
CER LOS REQUISITOS SIGUIENTES
ANTES DE CONDUCIR ESTA MOTOCI-
CLETA.
DEBE:

OBTENER INSTRUCCIONES COM-
PLETAS DE UNA FUENTE COMPE-
TENTE SOBRE TODOS LOS
ASPECTOS DEL FUNCIONAMIEN-
TO DE LA MOTOCICLETA.


OBSERVAR LAS ADVERTENCIAS Y
LOS REQUISITOS DE MANTENI-
MIENTO QUE FIGURAN EN EL MA-
NUAL.


OBTENER UNA FORMACIÓN CUA-
LIFICADA EN LAS TÉCNICAS DE
CONDUCCIÓN SEGURAS Y APRO-
PIADAS.


OBTENER UN SERVICIO TÉCNICO
PROFESIONAL SEGÚN SE INDICA
EN EL MANUAL O CUANDO LAS
CONDICIONES MECÁNICAS ASÍ LO
REQUIERAN.Conducción segura


Realice siempre las comprobaciones
previas. La realización de comproba-
ciones cuidadosas puede ayudar a
prevenir un accidente.


Esta motocicleta está diseñada para
llevar al conductor y un pasajero.


La mayor parte de los accidentes de
tráfico entre coches y motocicletas se
deben al hecho de que el conductor
del coche no ha detectado y reconoci-
do a la motocicleta. Muchos acciden-
tes se han producido porque el
conductor del coche no ha visto la mo-
tocicleta. Una medida muy eficaz para
reducir las posibilidades de este tipo
de accidente es el hacerse bien visi-
ble.
Por tanto:
Lleve una chaqueta de color brillan-
te.
Sea especialmente prudente al
aproximarse a cruces y pasarlos, ya
que los cruces son los lugares en
los que se producen accidentes de
motocicleta con mayor frecuencia.
Circule por donde los otros conduc-
tores puedan verle. Evite permane-
cer en los ángulos sin visión de
otros conductores.


En muchos accidentes de motocicleta
están implicados conductores inexper-
tos. De hecho, muchos conductores
que han estado implicados en acci-
dentes ni siquiera tienen un permiso
de conducir motocicletas vigente.
No conduzca sin estar cualificado y
no preste su motocicleta a personas
que no lo estén.
Conozca sus capacidades y sus lí-
mites. El hecho de permanecer
dentro de sus límites le ayudará a
evitar un accidente.
Le recomendamos que practique
en un lugar donde no haya tráfico
hasta que se haya familiarizado
completamente con la motocicleta y
todos sus mandos.


Muchos accidentes de motocicleta se
han debido a un error del conductor de
la misma. Un error típico consiste en
abrirse demasiado en una curva a
causa del EXCESO DE VELOCIDAD
o el subviraje (ángulo de ladeo insufi-
ciente para la velocidad).
Respete siempre el límite de veloci-
dad y no circule nunca más rápido
de lo que resulte adecuado según el
estado de la calzada y el tráfico.
