MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

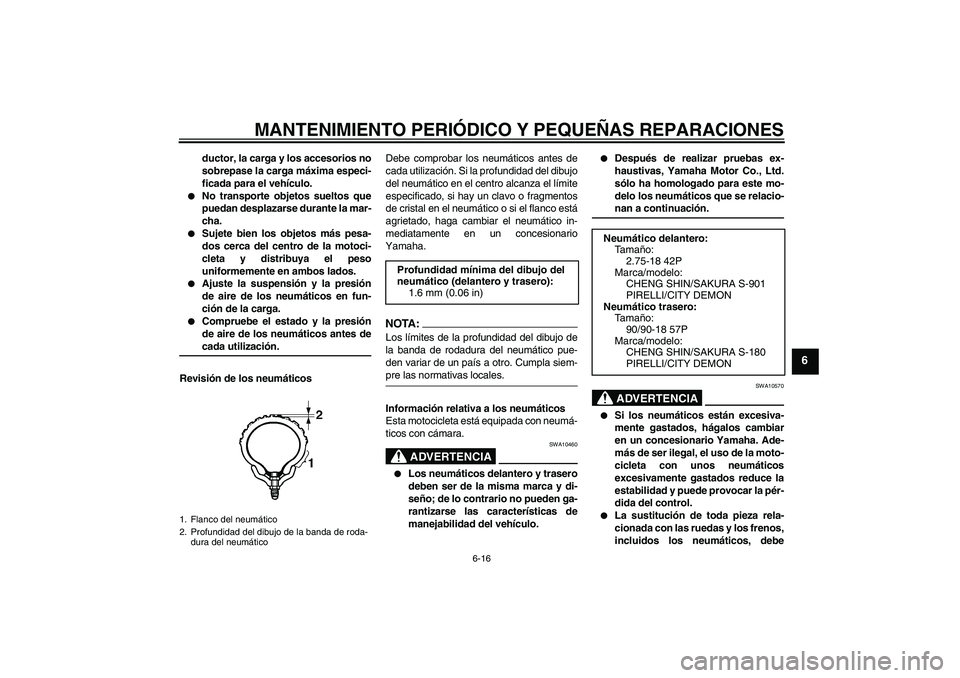

6-16
6
ductor, la carga y los accesorios no
sobrepase la carga máxima especi-
ficada para el vehículo.


No transporte objetos sueltos que
puedan desplazarse durante la mar-
cha.


Sujete bien los objetos más pesa-
dos cerca del centro de la motoci-
cleta y distribuya el peso
uniformemente en ambos lados.


Ajuste la suspensión y la presión
de aire de los neumáticos en fun-
ción de la carga.


Compruebe el estado y la presión
de aire de los neumáticos antes decada utilización.
Revisión de los neumáticosDebe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibujo
del neumático en el centro alcanza el límite
especificado, si hay un clavo o fragmentos
de cristal en el neumático o si el flanco está
agrietado, haga cambiar el neumático in-
mediatamente en un concesionario
Yamaha.
NOTA :
Los límites de la profundidad del dibujo de
la banda de rodadura del neumático pue-
den variar de un país a otro. Cumpla siem-pre las normativas locales.
Información relativa a los neumáticos
Esta motocicleta está equipada con neumá-
ticos con cámara.
ADVERTENCIA
SWA10460


Los neumáticos delantero y trasero
deben ser de la misma marca y di-
seño; de lo contrario no pueden ga-
rantizarse las características de
manejabilidad del vehículo.


Después de realizar pruebas ex-
haustivas, Yamaha Motor Co., Ltd.
sólo ha homologado para este mo-
delo los neumáticos que se relacio-nan a continuación.ADVERTENCIA
SWA10570


Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso de la moto-
cicleta con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.


La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumático
Profundidad mínima del dibujo del
neumático (delantero y trasero):
1.6 mm (0.06 in)
Neumático delantero:
Ta m año:
2.75-18 42P
Marca/modelo:
CHENG SHIN/SAKURA S-901
PIRELLI/CITY DEMON
Neumático trasero:
Ta m año:
90/90-18 57P
Marca/modelo:
CHENG SHIN/SAKURA S-180
PIRELLI/CITY DEMON
U3D9S0S0.book Page 16 Monday, December 27, 2004 9:59 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

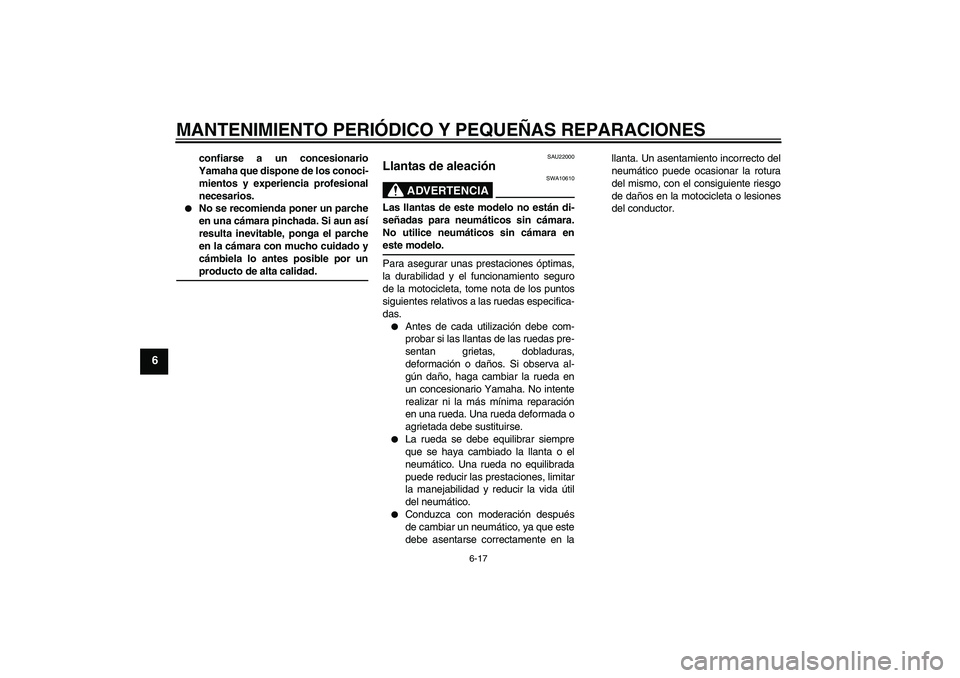

6-17
6
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios.


No se recomienda poner un parche
en una cámara pinchada. Si aun así
resulta inevitable, ponga el parche
en la cámara con mucho cuidado y
cámbiela lo antes posible por unproducto de alta calidad.
SAU22000
Llantas de aleación
ADVERTENCIA
SWA10610
Las llantas de este modelo no están di-
señadas para neumáticos sin cámara.
No utilice neumáticos sin cámara eneste modelo.
Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
de la motocicleta, tome nota de los puntos
siguientes relativos a las ruedas especifica-
das.

Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras,
deformación o daños. Si observa al-
gún daño, haga cambiar la rueda en
un concesionario Yamaha. No intente
realizar ni la más mínima reparación
en una rueda. Una rueda deformada o
agrietada debe sustituirse.


La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.


Conduzca con moderación después
de cambiar un neumático, ya que este
debe asentarse correctamente en lallanta. Un asentamiento incorrecto del
neumático puede ocasionar la rotura
del mismo, con el consiguiente riesgo
de daños en la motocicleta o lesiones
del conductor.
U3D9S0S0.book Page 17 Monday, December 27, 2004 9:59 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-18
6
SAU22041
Ajuste del juego libre de la
maneta de embrague El juego libre de la maneta de embrague
debe medir 10.0–15.0 mm (0.39–0.59 in),
como se muestra. Compruebe periódica-
mente el juego libre de la maneta de embra-
gue y, de ser necesario, ajústelo del modo
siguiente.
1. Afloje la contratuerca de la maneta de
embrague.
2. Para incrementar el juego libre de la
maneta de embrague gire el perno de
ajuste en la dirección (a). Para reducir
el juego libre de la maneta de embra-
gue gire el perno de ajuste en la direc-
ción (b).
NOTA:Si con el procedimiento descrito no consi-
gue obtener el juego libre especificado de la
maneta de embrague, apriete la contratuer-
ca y omita el resto del procedimiento. De locontrario, proceda del modo siguiente.
3. Gire completamente el perno de ajus-
te de la maneta de embrague en la di-
rección (a) para aflojar el cable de
embrague.
4. Afloje la contratuerca en el cárter.
5. Para incrementar el juego libre de la
maneta de embrague gire la tuerca de
ajuste en la dirección (a). Para reducir
el juego libre de la maneta de embra-
gue gire la tuerca de ajuste en la direc-
ción (b).6. Apriete la contratuerca en la maneta
de embrague y el cárter.
1. Contratuerca
2. Perno de ajuste del juego libre de la maneta
de embrague
3. Juego libre de la maneta de embrague
1. Contratuerca (cárter)
2. Tuerca de ajuste del juego libre de la maneta
de embrague (cárter)
U3D9S0S0.book Page 18 Monday, December 27, 2004 9:59 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

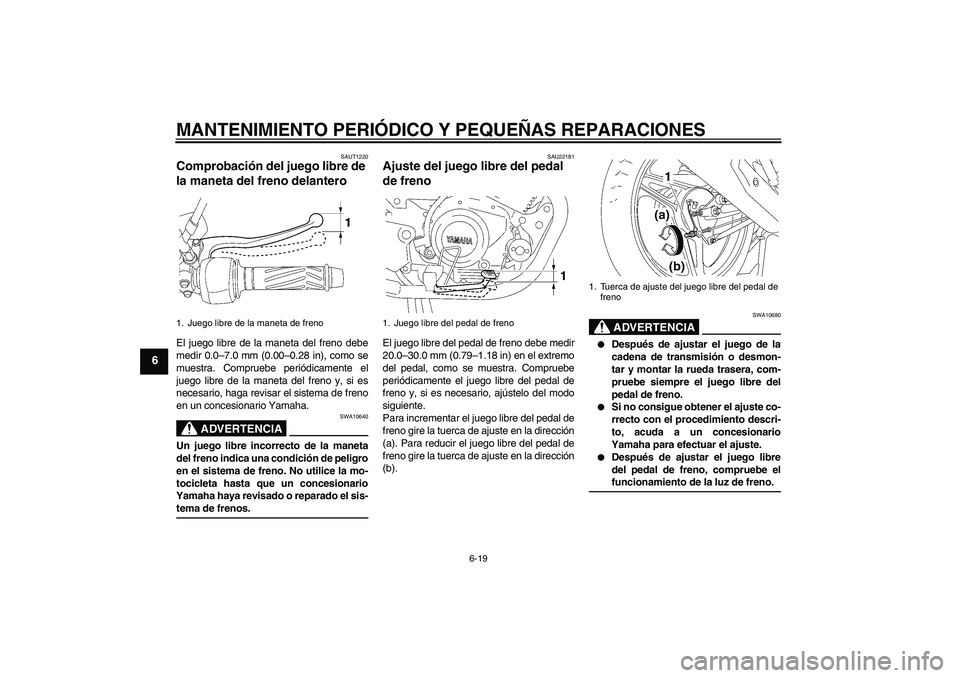

6-19
6
SAUT1220
Comprobación del juego libre de
la maneta del freno delantero El juego libre de la maneta del freno debe
medir 0.0–7.0 mm (0.00–0.28 in), como se
muestra. Compruebe periódicamente el
juego libre de la maneta del freno y, si es
necesario, haga revisar el sistema de freno
en un concesionario Yamaha.
ADVERTENCIA
SWA10640
Un juego libre incorrecto de la maneta
del freno indica una condición de peligro
en el sistema de freno. No utilice la mo-
tocicleta hasta que un concesionario
Yamaha haya revisado o reparado el sis-tema de frenos.
SAU22181
Ajuste del juego libre del pedal
de freno El juego libre del pedal de freno debe medir
20.0–30.0 mm (0.79–1.18 in) en el extremo
del pedal, como se muestra. Compruebe
periódicamente el juego libre del pedal de
freno y, si es necesario, ajústelo del modo
siguiente.
Para incrementar el juego libre del pedal de
freno gire la tuerca de ajuste en la dirección
(a). Para reducir el juego libre del pedal de
freno gire la tuerca de ajuste en la dirección
(b).
ADVERTENCIA
SWA10680


Después de ajustar el juego de la
cadena de transmisión o desmon-
tar y montar la rueda trasera, com-
pruebe siempre el juego libre del
pedal de freno.


Si no consigue obtener el ajuste co-
rrecto con el procedimiento descri-
to, acuda a un concesionario
Yamaha para efectuar el ajuste.


Después de ajustar el juego libre
del pedal de freno, compruebe elfuncionamiento de la luz de freno.
1. Juego libre de la maneta de freno
1. Juego libre del pedal de freno
1. Tuerca de ajuste del juego libre del pedal de
freno
U3D9S0S0.book Page 19 Monday, December 27, 2004 9:59 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

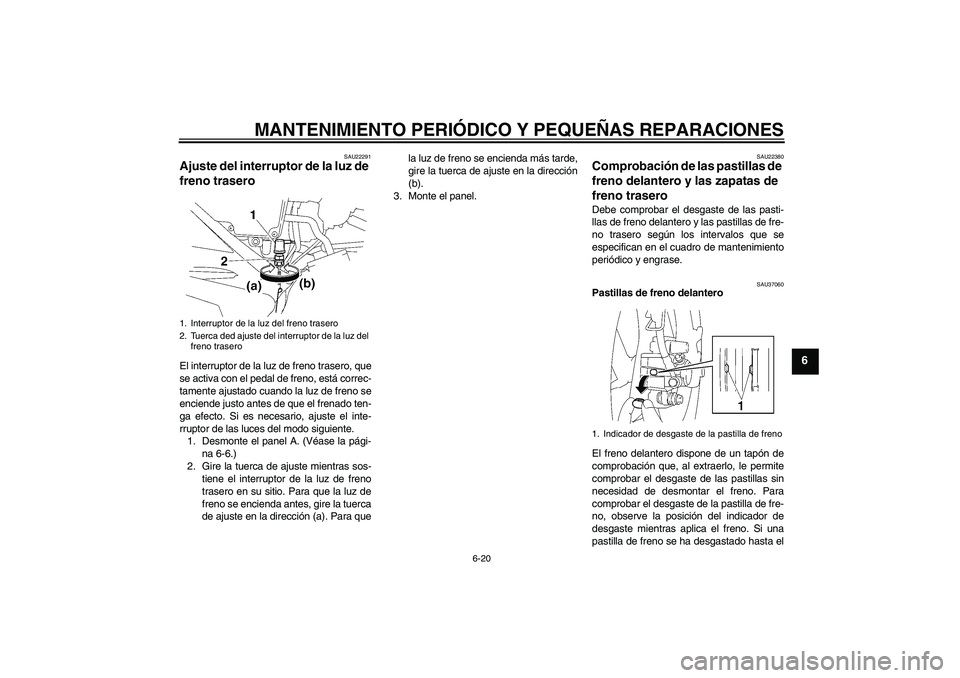

6-20
6
SAU22291
Ajuste del interruptor de la luz de
freno trasero El interruptor de la luz de freno trasero, que
se activa con el pedal de freno, está correc-
tamente ajustado cuando la luz de freno se
enciende justo antes de que el frenado ten-
ga efecto. Si es necesario, ajuste el inte-
rruptor de las luces del modo siguiente.
1. Desmonte el panel A. (Véase la pági-
na 6-6.)
2. Gire la tuerca de ajuste mientras sos-
tiene el interruptor de la luz de freno
trasero en su sitio. Para que la luz de
freno se encienda antes, gire la tuerca
de ajuste en la dirección (a). Para quela luz de freno se encienda más tarde,
gire la tuerca de ajuste en la dirección
(b).
3. Monte el panel.
SAU22380
Comprobación de las pastillas de
freno delantero y las zapatas de
freno trasero Debe comprobar el desgaste de las pasti-
llas de freno delantero y las pastillas de fre-
no trasero según los intervalos que se
especifican en el cuadro de mantenimiento
periódico y engrase.
SAU37060
Pastillas de freno delantero
El freno delantero dispone de un tapón de
comprobación que, al extraerlo, le permite
comprobar el desgaste de las pastillas sin
necesidad de desmontar el freno. Para
comprobar el desgaste de la pastilla de fre-
no, observe la posición del indicador de
desgaste mientras aplica el freno. Si una
pastilla de freno se ha desgastado hasta el
1. Interruptor de la luz del freno trasero
2. Tuerca ded ajuste del interruptor de la luz del
freno trasero
1. Indicador de desgaste de la pastilla de freno
U3D9S0S0.book Page 20 Monday, December 27, 2004 9:59 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

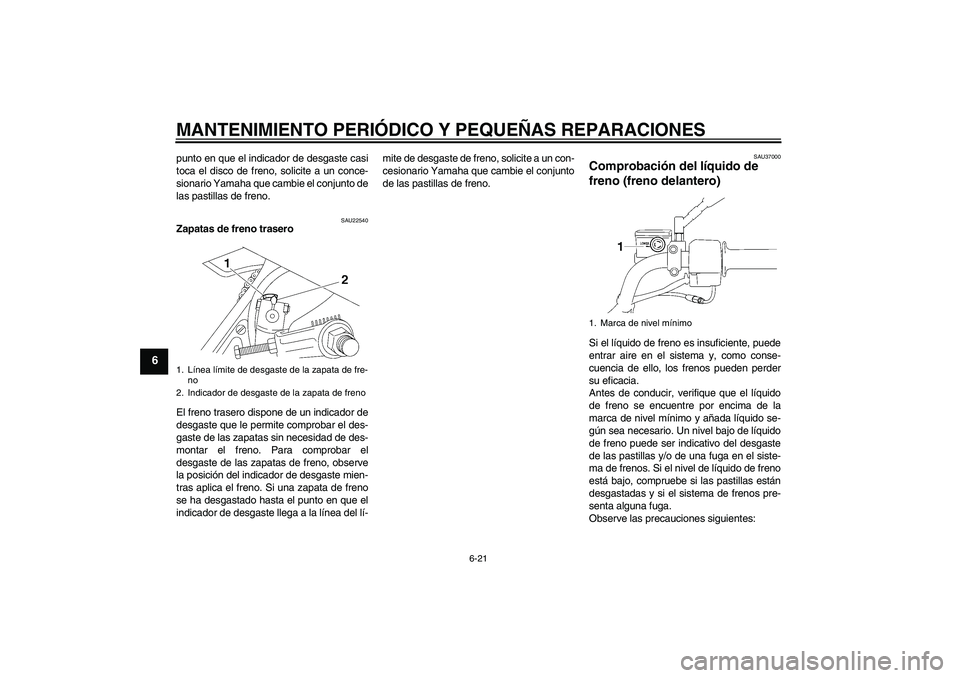

6-21
6
punto en que el indicador de desgaste casi
toca el disco de freno, solicite a un conce-
sionario Yamaha que cambie el conjunto de
las pastillas de freno.
SAU22540
Zapatas de freno trasero
El freno trasero dispone de un indicador de
desgaste que le permite comprobar el des-
gaste de las zapatas sin necesidad de des-
montar el freno. Para comprobar el
desgaste de las zapatas de freno, observe
la posición del indicador de desgaste mien-
tras aplica el freno. Si una zapata de freno
se ha desgastado hasta el punto en que el
indicador de desgaste llega a la línea del lí-mite de desgaste de freno, solicite a un con-
cesionario Yamaha que cambie el conjunto
de las pastillas de freno.
SAU37000
Comprobación del líquido de
freno (freno delantero) Si el líquido de freno es insuficiente, puede
entrar aire en el sistema y, como conse-
cuencia de ello, los frenos pueden perder
su eficacia.
Antes de conducir, verifique que el líquido
de freno se encuentre por encima de la
marca de nivel mínimo y añada líquido se-
gún sea necesario. Un nivel bajo de líquido
de freno puede ser indicativo del desgaste
de las pastillas y/o de una fuga en el siste-
ma de frenos. Si el nivel de líquido de freno
está bajo, compruebe si las pastillas están
desgastadas y si el sistema de frenos pre-
senta alguna fuga.
Observe las precauciones siguientes:
1. Línea límite de desgaste de la zapata de fre-
no
2. Indicador de desgaste de la zapata de freno
1. Marca de nivel mínimo
U3D9S0S0.book Page 21 Monday, December 27, 2004 9:59 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-22
6


Cuando compruebe el nivel de líquido,
verifique que la parte superior de la
bomba de freno esté nivelada girando
el manillar.


Utilice únicamente un líquido de freno
de la calidad recomendada, ya que de
lo contrario las juntas de goma se pue-
den deteriorar, provocando fugas y re-
duciendo la eficacia de los frenos.
NOTA:Si no dispone de DOT 4 puede utilizar DOT3 para el sistema de freno delantero.

Añada el mismo tipo de líquido de fre-
no. La mezcla de líquidos diferentes
puede provocar una reacción química
perjudicial y reducir la eficacia de los
frenos.


Evite que penetre agua en la bomba
de freno cuando añada líquido. El
agua reducirá significativamente el
punto de ebullición del líquido y puede
provocar una obstrucción por vapor.


El líquido de freno puede dañar las su-
perficies pintadas o las piezas de plás-
tico. Elimine siempre inmediatamente
el líquido que se haya derramado.


A medida que las pastillas de freno se
desgastan, es normal que el nivel de
líquido de freno disminuya de forma
gradual. No obstante, si el nivel de lí-
quido de freno disminuye de forma re-
pentina solicite a un concesionario
Yamaha que averigüe la causa.
SAU22720
Cambio del líquido de freno Solicite a un concesionario Yamaha que
cambie el líquido de freno según los interva-
los que se especifican en la NOTA que si-
gue al cuadro de mantenimiento periódico y
engrase. Además, se deben cambiar las
juntas de aceite de la bomba y la pinza de
freno, así como el tubo de freno, según los
intervalos indicados a continuación o siem-
pre que estén dañados o presenten fugas.

Juntas de aceite: Cambiar cada dos
años.


Tubo de freno: Cambiar cada cuatro
años. Líquido de freno recomendado:
DOT 4
U3D9S0S0.book Page 22 Monday, December 27, 2004 9:59 AM

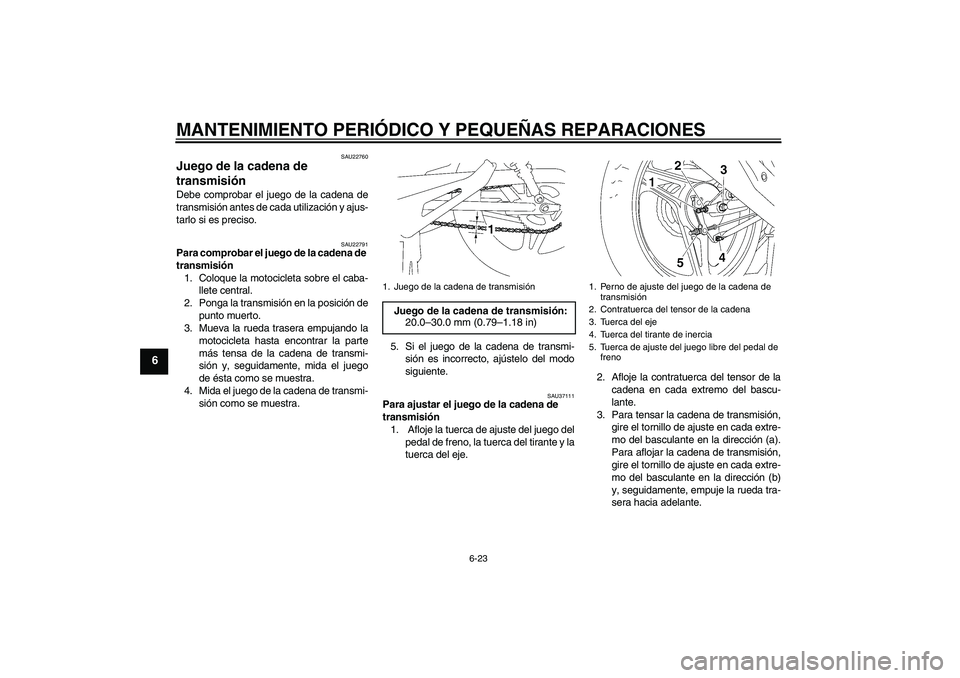

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-23
6
SAU22760
Juego de la cadena de
transmisión Debe comprobar el juego de la cadena de
transmisión antes de cada utilización y ajus-
tarlo si es preciso.
SAU22791
Para comprobar el juego de la cadena de
transmisión
1. Coloque la motocicleta sobre el caba-
llete central.
2. Ponga la transmisión en la posición de
punto muerto.
3. Mueva la rueda trasera empujando la
motocicleta hasta encontrar la parte
más tensa de la cadena de transmi-
sión y, seguidamente, mida el juego
de ésta como se muestra.
4. Mida el juego de la cadena de transmi-
sión como se muestra.5. Si el juego de la cadena de transmi-
sión es incorrecto, ajústelo del modo
siguiente.
SAU37111
Para ajustar el juego de la cadena de
transmisión
1. Afloje la tuerca de ajuste del juego del
pedal de freno, la tuerca del tirante y la
tuerca del eje.2. Afloje la contratuerca del tensor de la
cadena en cada extremo del bascu-
lante.
3. Para tensar la cadena de transmisión,
gire el tornillo de ajuste en cada extre-
mo del basculante en la dirección (a).
Para aflojar la cadena de transmisión,
gire el tornillo de ajuste en cada extre-
mo del basculante en la dirección (b)
y, seguidamente, empuje la rueda tra-
sera hacia adelante.1. Juego de la cadena de transmisiónJuego de la cadena de transmisión:
20.0–30.0 mm (0.79–1.18 in)
1. Perno de ajuste del juego de la cadena de
transmisión
2. Contratuerca del tensor de la cadena
3. Tuerca del eje
4. Tuerca del tirante de inercia
5. Tuerca de ajuste del juego libre del pedal de
freno
U3D9S0S0.book Page 23 Monday, December 27, 2004 9:59 AM
