2005 YAMAHA VX Manual de utilização (in Portuguese)

5-4
D
Motor läuft unregel-
mäßig oder würgt abKraftstoff Aufgebraucht So bald wie möglich tan-
ken3-8
Alt, verunreinigt Vom Yamaha-Händler
auszuführen.4-22
Kraftstofftank Ansammlung von Was-
ser oder SchmutzVom Yamaha-Händler
auszuführen.4-22
Zündkerze Verunreinigt, defekt Erneuern 4-32
Falscher Wärmewert Erneuern 4-32
Falscher Elektrodenab-
standEinstellen
4-32
Zündkerzen-
steckerLocker Sachgemäß anschlie-
ßen4-32
Rissig, beschädigt Erneuern—
Kabelverbin-
dungenLose Verbindung Festziehen, sachgemäß
anschließen—
Kraftstoff-Ein-
spritzsystemEinspritzdüse verstopft. Vom Yamaha-Händler
auszuführen.—
Warnleuchte oder -
anzeige blinktKraftstoffstand Aufgebraucht So bald wie möglich tan-
ken3-8
Motor überhitzt Strahldüseneinlaß ver-
stopftReinigen
5-8
Motorwarnan-
zeige kontrol-
lierenSensor defekt Vom Yamaha-Händler
auszuführen.—
Geschwindigkeits-
oder Leistungsver-
lustYamaha Secu-
rity System
(VX110 De-
luxe)Niedrigdrehzahl-Be-
triebsart gewählt.Standard-Betriebsart
wählen.
2-30
Hohlraumbil-
dungStrahldüseneinlaß ver-
stopftReinigen
5-8
Laufrad beschädigt,
verschlissenVom Yamaha-Händler
auszuführen.—
Überhitzungs-
WarnungDrehzahlbegrenzer ein-
geschaltet.Motor abkühlen lassen
und Düseneinlaß reini-
gen.2-44
Öldruck-War-
nungDrehzahlbegrenzer ein-
geschaltet.Öl nachfüllen.
2-42
Zündkerze Verunreinigt, defekt Erneuern 4-32
Falscher Wärmewert Erneuern 4-32
Falscher Elektrodenab-
standEinstellen
4-32
Zündkerzen-
steckerLocker Sachgemäß anschlie-
ßen4-32
Kabelverbin-
dungenLose Verbindung Festziehen, sachgemäß
anschließen—
Kraftstoff Alt, verunreinigt Vom Yamaha-Händler
auszuführen.4-22
Luftfilter Verstopft oder verölt Vom Yamaha-Händler
auszuführen.4-28 PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
A_F1K80-5.fm Page 4 Wednesday, December 1, 2004 8:42 AM

5-5
ES
SJU11160
Identificación de averías
Si le ocurre algún problema con la moto de agua, utilice este capítulo para identificar la posible
causa.
Si no consigue hallar la causa o si el procedimiento de sustitución o reparación no está descrito en
este manual del propietario/piloto, hágala reparar en un concesionario Yamaha.
SJU13670
Cuadro de identificación de averías TBC-F0P7EPROBLEMA POSIBLE CAUSA SOLUCIÓNPÁGINA
El motor no arranca El motor de arranque no gira
Sistema de
seguridad
Yamaha (VX110
Deluxe)El sistema está bloqueado Desbloquear el sistema
2-30
Interruptor de
paro de
emergencia del
motorLa pinza no está colocada Colocar la pinza
2-18
Fusible Fundido Cambiar el fusible y
comprobar el cableado4-46
Batería Descargada Cargarla 4-40
Terminales flojos Apretarlos según sea
necesario4-40
Terminal corroído Limpiar 4-10
Motor de
arranqueAveriado Hacerlo reparar en un
concesionario Yamaha—
El motor de arranque gira
Manilla del
aceleradorApretada Soltar
2-20
Combustible Agotado Repostar lo antes posible 3-8
Sucio o contaminado Hacerlo reparar en un
concesionario Yamaha4-22
Depósito de
combustiblePresencia de agua o
suciedadHacerlo reparar en un
concesionario Yamaha4-22
Bujía Sucia o defectuosa Limpiarla o cambiarla 4-32
Tapa de bujía No conectada o floja Conectarla correctamente 4-32
Conectada al cilindro
incorrectoConectarla correctamente
4-32
Sistema de
inyección de
combustibleBomba de combustible
averiadaHacerla reparar en un
concesionario Yamaha—
UF1K80A0.book Page 5 Monday, November 29, 2004 4:23 PM

5-6
ES
El motor funciona de
forma irregular o se calaCombustible Agotado Repostar lo antes posible 3-8
Sucio o contaminado Hacerlo reparar en un
concesionario Yamaha4-22
Depósito de
combustiblePresencia de agua o
suciedadHacerlo reparar en un
concesionario Yamaha4-22
Bujía Sucia o defectuosa Cambiar 4-32
Gama de temperatura
incorrectaCambiar
4-32
Distancia entre electrodos
incorrectaAjustar
4-32
Tapa de bujía Floja Conectarla correctamente 4-32
Agrietada, rota o dañada Cambiar—
Cableado
eléctricoConexión suelta Apretarla o conectarla
correctamente—
Sistema de
inyección de
combustibleTobera de propulsión
obstruidaHacerla reparar en un
concesionario Yamaha—
Luz de alarma o
indicador parpadeaNivel de
combustibleAgotado Repostar lo antes posible
3-8
Motor
recalentadoAdmisión de chorro
obstruidaLimpiar
5-8
Alarma de
comprobación
del motorSensores averiados Hacerlos reparar en un
concesionario Yamaha—
La moto de agua navega
despacio o pierde
potenciaSistema de
seguridad
Yamaha (VX110
Deluxe)Está activada la función de
régimen bajoSeleccione la función
normal
2-30
CavitaciónAdmisión de chorro
obstruidaLimpiar
5-8
Rotor dañado o desgastado Hacerlo reparar en un
concesionario Yamaha—
Alarma de
recalentamiento
del motorControl de reducción del
régimen del motor activadoLimpiar la admisión del
chorro y enfriar el motor 2-44
Alarma de
presión de aceiteControl de reducción del
régimen del motor activadoAñadir aceite
2-42
Bujía Sucia o defectuosa Cambiar 4-32
Gama de temperatura
incorrectaCambiar
4-32
Distancia entre electrodos
incorrectaAjustar
4-32
Tapas de bujías Flojas Conectarlas correctamente 4-32
Cableado
eléctricoConexión suelta Apretarla o conectarla
correctamente—
Combustible Sucio o contaminado Hacerlo reparar en un
concesionario Yamaha4-22
Filtro de aire Obstruido o acumulación
de aceiteHacerlo reparar en un
concesionario Yamaha4-28 PROBLEMA POSIBLE CAUSA SOLUCIÓNPÁGINA
UF1K80A0.book Page 6 Monday, November 29, 2004 4:23 PM

5-7
F
FJU11180
Procédures d’urgence
FJU21601
Nettoyage de l’entrée de la tuyère
et de la turbine
Si des algues ou des débris se sont accumulés
au niveau de l’entrée de la tuyère ou dans la tur-
bine, il peut se produire un phénomène de cavita-
tion provoquant une diminution de poussée
même si le régime du moteur augmente. Si cette
situation se prolonge, le moteur surchauffe et
peut se gripper. Si l’entrée de la tuyère ou la tur-
bine est bouchée par des algues ou des débris,
amenez le scooter nautique à terre et contrôlez
l’entrée de la tuyère et la turbine. Coupez tou-
jours le moteur avant d’échouer le scooter nauti-
que.
@ Avant de tenter d’enlever des algues ou des
débris de l’entrée de la tuyère ou de la turbi-
ne, coupez le moteur et enlevez l’agrafe du
coupe-circuit du moteur. Tout contact avec les
éléments rotatifs de la pompe de propulsion
peut provoquer de graves blessures ou la
mort.
@
@ Si des algues ou des débris se sont accumulés
au niveau de l’entrée, ne faites pas fonction-
ner le scooter nautique au-delà du régime em-
brayé tant qu’ils n’ont pas été enlevés.
@
1. Couchez le scooter nautique sur le côté com-
me illustré.
@
Placez un chiffon ou un tapis propre sous le
scooter nautique pour éviter frottement et
griffes.

Couchez toujours le scooter nautique sur le
côté bâbord (gauche).

Au moment de coucher le scooter nautique
sur le côté, soutenez la proue pour éviter de
plier ou d’endommager le guidon.
@
UF1K80A0.book Page 7 Monday, November 29, 2004 4:23 PM

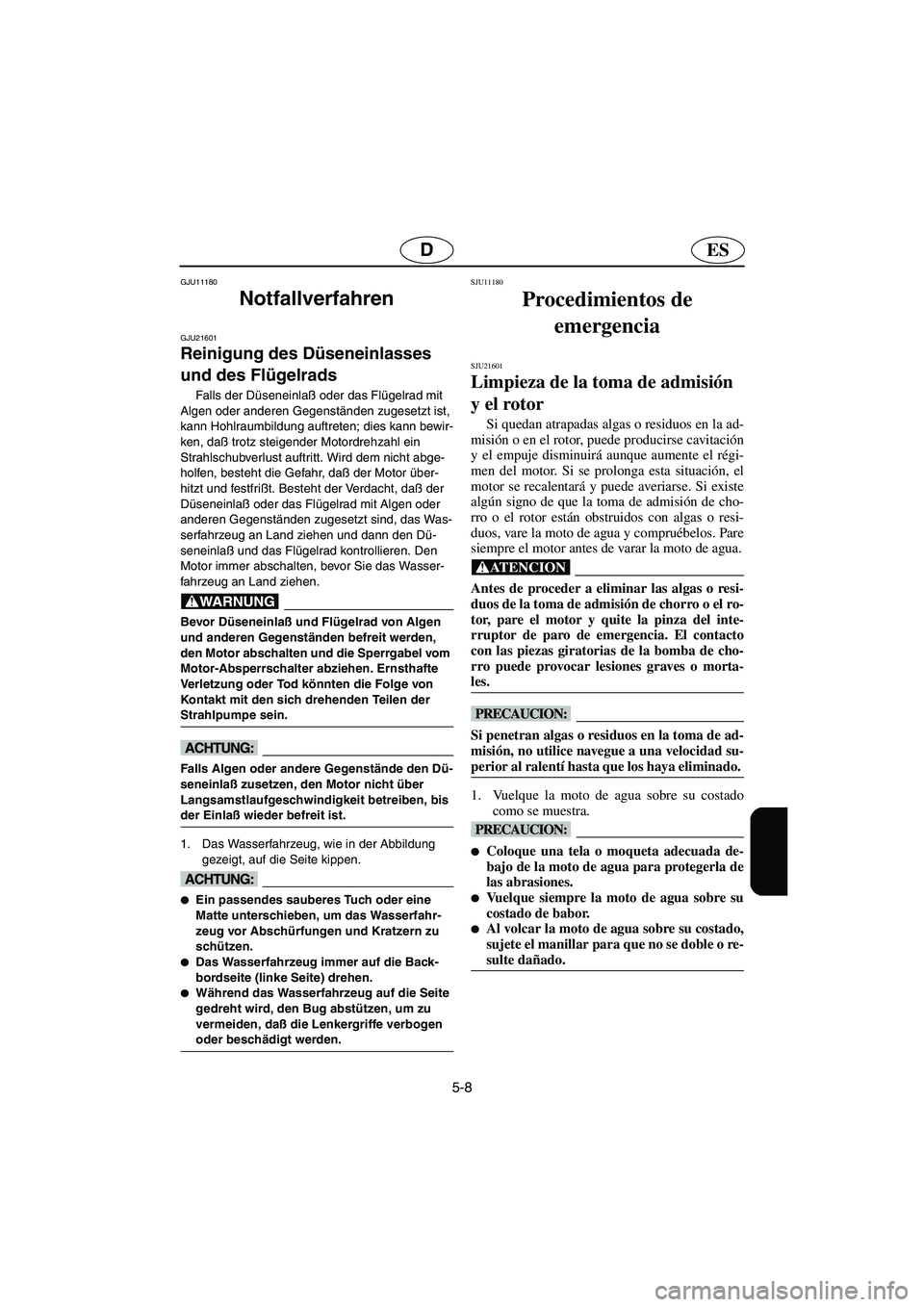

5-8
ESD
GJU11180
Notfallverfahren
GJU21601
Reinigung des Düseneinlasses
und des Flügelrads
Falls der Düseneinlaß oder das Flügelrad mit
Algen oder anderen Gegenständen zugesetzt ist,
kann Hohlraumbildung auftreten; dies kann bewir-
ken, daß trotz steigender Motordrehzahl ein
Strahlschubverlust auftritt. Wird dem nicht abge-
holfen, besteht die Gefahr, daß der Motor über-
hitzt und festfrißt. Besteht der Verdacht, daß der
Düseneinlaß oder das Flügelrad mit Algen oder
anderen Gegenständen zugesetzt sind, das Was-
serfahrzeug an Land ziehen und dann den Dü-
seneinlaß und das Flügelrad kontrollieren. Den
Motor immer abschalten, bevor Sie das Wasser-
fahrzeug an Land ziehen.
@ Bevor Düseneinlaß und Flügelrad von Algen
und anderen Gegenständen befreit werden,
den Motor abschalten und die Sperrgabel vom
Motor-Absperrschalter abziehen. Ernsthafte
Verletzung oder Tod könnten die Folge von
Kontakt mit den sich drehenden Teilen der
Strahlpumpe sein.
@
@ Falls Algen oder andere Gegenstände den Dü-
seneinlaß zusetzen, den Motor nicht über
Langsamstlaufgeschwindigkeit betreiben, bis
der Einlaß wieder befreit ist.
@
1. Das Wasserfahrzeug, wie in der Abbildung
gezeigt, auf die Seite kippen.
@
Ein passendes sauberes Tuch oder eine
Matte unterschieben, um das Wasserfahr-
zeug vor Abschürfungen und Kratzern zu
schützen.

Das Wasserfahrzeug immer auf die Back-
bordseite (linke Seite) drehen.

Während das Wasserfahrzeug auf die Seite
gedreht wird, den Bug abstützen, um zu
vermeiden, daß die Lenkergriffe verbogen
oder beschädigt werden.
@
SJU11180
Procedimientos de
emergencia
SJU21601
Limpieza de la toma de admisión
y el rotor
Si quedan atrapadas algas o residuos en la ad-
misión o en el rotor, puede producirse cavitación
y el empuje disminuirá aunque aumente el régi-
men del motor. Si se prolonga esta situación, el
motor se recalentará y puede averiarse. Si existe
algún signo de que la toma de admisión de cho-
rro o el rotor están obstruidos con algas o resi-
duos, vare la moto de agua y compruébelos. Pare
siempre el motor antes de varar la moto de agua.
@ Antes de proceder a eliminar las algas o resi-
duos de la toma de admisión de chorro o el ro-
tor, pare el motor y quite la pinza del inte-
rruptor de paro de emergencia. El contacto
con las piezas giratorias de la bomba de cho-
rro puede provocar lesiones graves o morta-
les.
@
@ Si penetran algas o residuos en la toma de ad-
misión, no utilice navegue a una velocidad su-
perior al ralentí hasta que los haya eliminado.
@
1. Vuelque la moto de agua sobre su costado
como se muestra.
@
Coloque una tela o moqueta adecuada de-
bajo de la moto de agua para protegerla de
las abrasiones.

Vuelque siempre la moto de agua sobre su
costado de babor.

Al volcar la moto de agua sobre su costado,
sujete el manillar para que no se doble o re-
sulte dañado.
@
UF1K80A0.book Page 8 Monday, November 29, 2004 4:23 PM

5-9
F
2. Enlevez toutes les algues ou les débris accu-
mulés autour de l’arbre d’entraînement, de la
turbine, du corps de la pompe et de la tuyère.
Si vous avez des difficultés à enlever les dé-
bris, demandez assistance à votre conces-
sionnaire Yamaha.
@ Evitez toujours de conduire votre scooter
nautique dans des zones à forte concentration
d’algues. Si vous ne pouvez éviter de traverser
une zone remplie d’algues, faites fonctionner
le scooter nautique alternativement à régime
moyen et à plein régime. Les algues tendent à
s’accumuler davantage à vitesse constante et à
régime embrayé. Si des algues obstruent l’en-
trée de la tuyère ou la turbine et qu’un phéno-
mène de cavitation se produit, suivez la procé-
dure de nettoyage ci-dessus.
@
UF1K80A0.book Page 9 Monday, November 29, 2004 4:23 PM

5-10
ESD
2. Algen und andere Gegenstände im Bereich
der Antriebswelle, des Flügelrads, des Pum-
pengehäuses und der Strahlschubdüse be-
seitigen.
Bei schwer zu entfernenden Gegenständen
den Yamaha-Händler zu Rate ziehen.
@ Das Wasserfahrzeug niemals in algenreichen
Gewässern betreiben. Ist eine Fahrt durch ver-
algte Gebiete unumgänglich, den Motor ab-
wechselnd mit Halb- und Vollgas betreiben.
Algen neigen dazu, sich bei gleichbleibender
Geschwindigkeit und bei Langsamstlaufge-
schwindigkeit anzusammeln. Falls Algen und
dergleichen den Düseneinlaß- und Flügelrad-
bereich zusetzen und Hohlraumbildung verur-
sachen, die obigen Reinigungsschritte aus-
führen.
@
2. Elimine las algas o residuos alrededor del eje
de transmisión, el rotor, la carcasa de la bom-
ba y la tobera de propulsión.
Si resulta difícil eliminar los residuos, con-
sulte a su concesionario Yamaha.
@ Evite siempre navegar en lugares con una
fuerte presencia de algas. Si resulta inevitable
navegar en lugares con fuerte presencia de al-
gas, hágalo alternativamente a gas parcial y a
todo gas. Las algas tienden a acumularse más
cuando se navega a velocidad constante y al
ralentí. Si las algas obstruyen la admisión o el
rotor y provocan cavitación, realice la opera-
ción de limpieza descrita anteriormente.
@
UF1K80A0.book Page 10 Monday, November 29, 2004 4:23 PM

5-11
F
FJU18440
Démarrage forcé
Si la batterie du scooter nautique s’est déchar-
gée, il est possible de démarrer le moteur en uti-
lisant une batterie 12 V et des câbles volants.
@ L’électrolyte de la batterie est un produit toxi-
que et dangereux, causant de graves brûlures,
etc. L’électrolyte contient de l’acide sulfuri-
que. Évitez tout contact avec la peau, les yeux
ou les vêtements.
Antidotes
Externe: rincer à l’eau.
Interne: buvez de grandes quantités d’eau ou
de lait. Buvez ensuite du lait de magnésie, des
œufs battus ou de l’huile végétale. Appelez
immédiatement un médecin.
Yeux: rincez abondamment à l’eau pendant
15 minutes et appelez rapidement un méde-
cin.
Les batteries produisent des gaz explosifs. Te-
nez-les toujours bien à l’écart de toute source
d’étincelles, de flammes, des cigarettes, etc. Si
vous utilisez ou chargez la batterie dans un es-
pace clos, veillez à ce qu’il soit bien ventilé.
Protégez toujours vos yeux lorsque vous tra-
vaillez à proximité de batteries.
TENIR HORS DE PORTÉE DES ENFANTS.
@
UF1K80A0.book Page 11 Monday, November 29, 2004 4:23 PM
