2005 YAMAHA TDM 900 Betriebsanleitungen (in German)

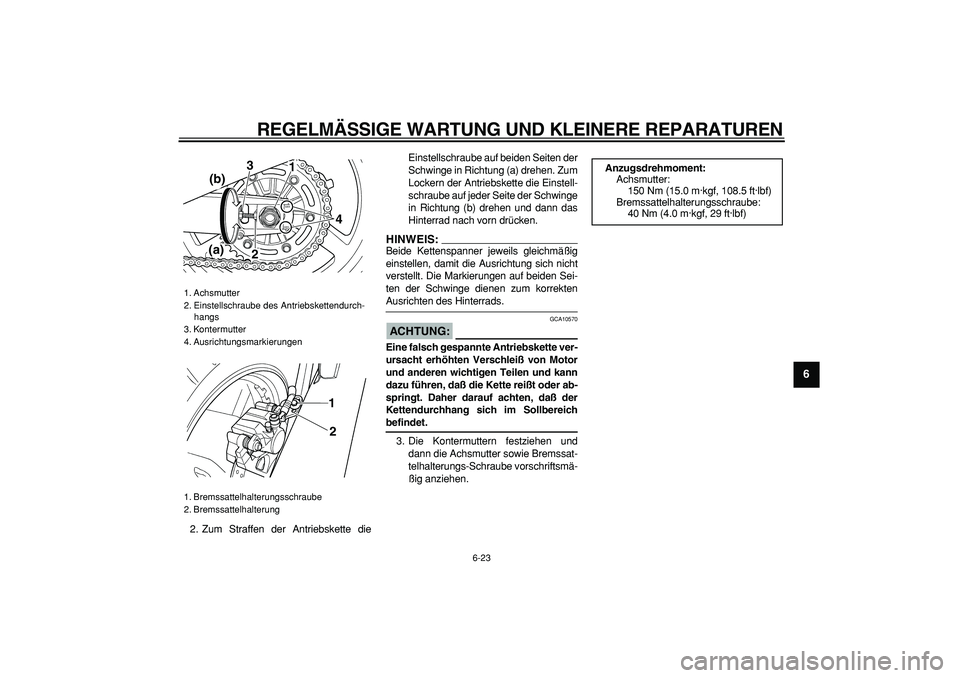

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-23
2
3
4
5
67
8
9

2. Zum Straffen der Antriebskette dieEinstellschraube auf beiden Seiten der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
schraube auf jeder Seite der Schwinge
in Richtung (b) drehen und dann das
Hinterrad nach vorn drücken.
HINWEIS:

Beide Kettenspanner jeweils gleichmäßig
einstellen, damit die Ausrichtung sich nicht
verstellt. Die Markierungen auf beiden Sei-
ten der Schwinge dienen zum korrekten
Ausrichten des Hinterrads.
ACHTUNG:

GCA10570
Eine falsch gespannte Antriebskette ver-
ursacht erhöhten Verschleiß von Motor
und anderen wichtigen Teilen und kann
dazu führen, daß die Kette reißt oder ab-
springt. Daher darauf achten, daß der
Kettendurchhang sich im Sollbereich
befindet.
3. Die Kontermuttern festziehen und
dann die Achsmutter sowie Bremssat-
telhalterungs-Schraube vorschriftsmä-
ßig anziehen.
1. Achsmutter
2. Einstellschraube des Antriebskettendurch-
hangs
3. Kontermutter
4. Ausrichtungsmarkierungen
1. Bremssattelhalterungsschraube
2. Bremssattelhalterung
3
4 1
2 (b)
(a)
1
2

Anzugsdrehmoment:
Achsmutter:
150 Nm (15.0 m·kgf, 108.5 ft·lbf)
Bremssattelhalterungsschraube:
40 Nm (4.0 m·kgf, 29 ft·lbf)

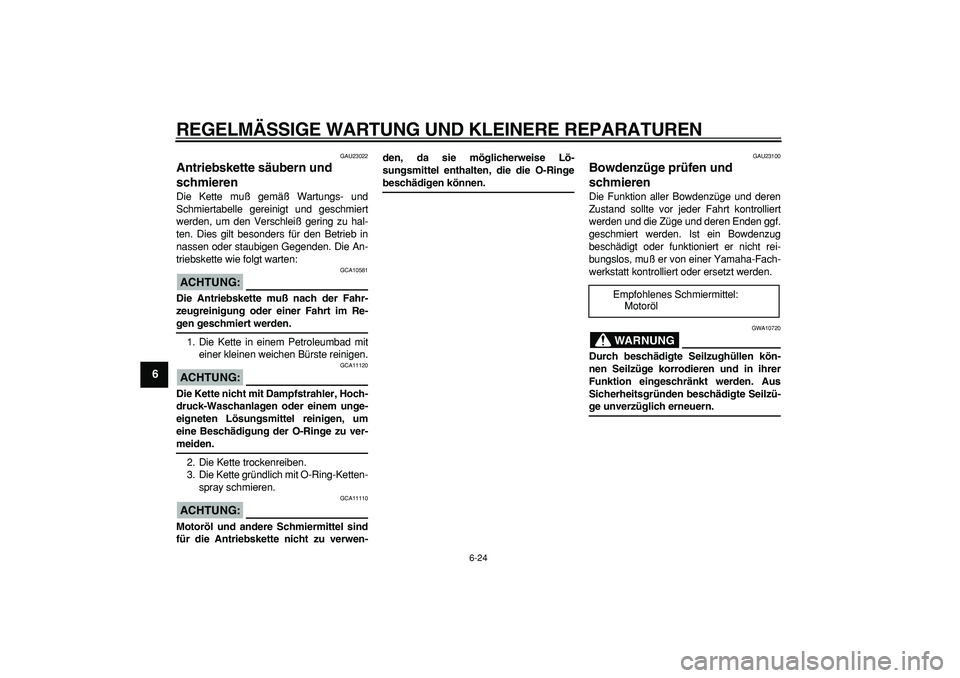

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-24
1
2
3
4
5
6
7
8
9

GAU23022
Antriebskette säubern und
schmieren
Die Kette muß gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:
ACHTUNG:

GCA10581
Die Antriebskette muß nach der Fahr-
zeugreinigung oder einer Fahrt im Re-
gen geschmiert werden.
1. Die Kette in einem Petroleumbad mit
einer kleinen weichen Bürste reinigen.
ACHTUNG:

GCA11120
Die Kette nicht mit Dampfstrahler, Hoch-
druck-Waschanlagen oder einem unge-
eigneten Lösungsmittel reinigen, um
eine Beschädigung der O-Ringe zu ver-
meiden.
2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-Ketten-
spray schmieren.
ACHTUNG:

GCA11110
Motoröl und andere Schmiermittel sind
für die Antriebskette nicht zu verwen-den, da sie möglicherweise Lö-
sungsmittel enthalten, die die O-Ringe
beschädigen können.
GAU23100
Bowdenzüge prüfen und
schmieren
Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug
beschädigt oder funktioniert er nicht rei-
bungslos, muß er von einer Yamaha-Fach-
werkstatt kontrolliert oder ersetzt werden.
WARNUNG

GWA10720
Durch beschädigte Seilzughüllen kön-
nen Seilzüge korrodieren und in ihrer
Funktion eingeschränkt werden. Aus
Sicherheitsgründen beschädigte Seilzü-
ge unverzüglich erneuern.
Empfohlenes Schmiermittel:
Motoröl

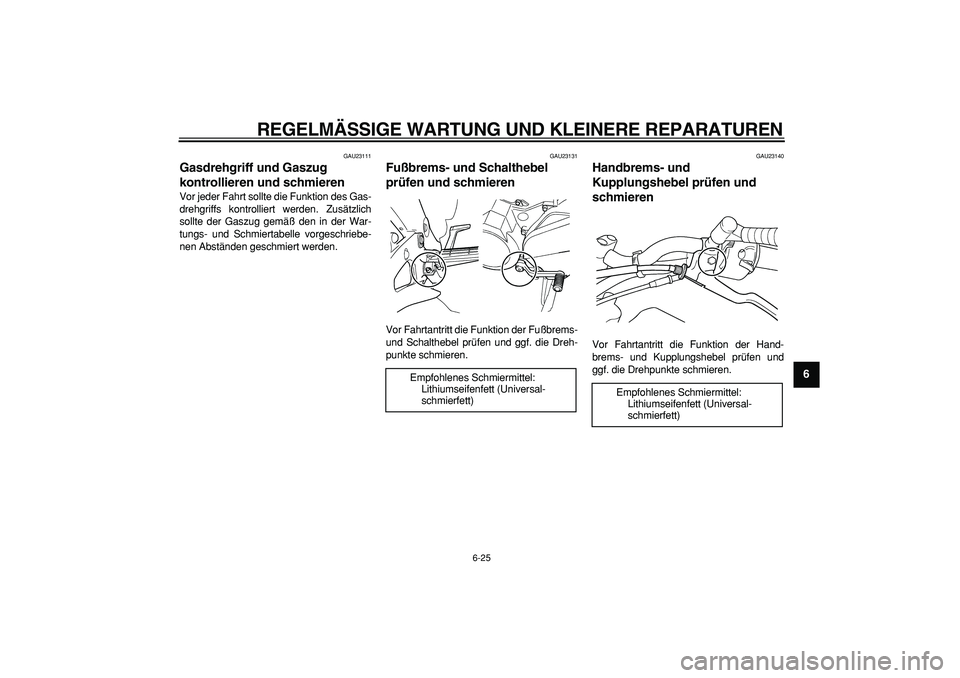

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-25
2
3
4
5
67
8
9

GAU23111
Gasdrehgriff und Gaszug
kontrollieren und schmieren
Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug gemäß den in der War-
tungs- und Schmiertabelle vorgeschriebe-
nen Abständen geschmiert werden.
GAU23131
Fußbrems- und Schalthebel
prüfen und schmieren
Vor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
GAU23140
Handbrems- und
Kupplungshebel prüfen und
schmieren
Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universal-
schmierfett)
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universal-
schmierfett)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-26
1
2
3
4
5
6
7
8
9

GAU23200
Seitenständer prüfen und
schmieren
Die Funktion des Seitenständers sollte vor
jeder Fahrt geprüft werden und die Dreh-
punkte und Metall-auf-Metall-Kontakto-
berflächen sollten gegebenenfalls
geschmiert werden.
WARNUNG

GWA10730
Falls der Seitenständer klemmt, diesen
von einer Yamaha-Fachwerkstatt in-
stand setzen lassen.
GAU23250
Hinterradaufhängung schmieren
Die Drehpunkte der Hinterradaufhängung
sollten in den empfohlenen Abständen ge-
mäß Wartungs- und Schmiertabelle ge-
schmiert werden.
GAU23271
Teleskopgabel prüfen
Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
WARNUNG

GWA10750
Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann.
Die Standrohre auf Riefen und andere
Beschädigungen, die Gabeldichtringe auf
Öllecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universal-
schmierfett)
Empfohlenes Schmiermittel:
Lithiumseifenfett

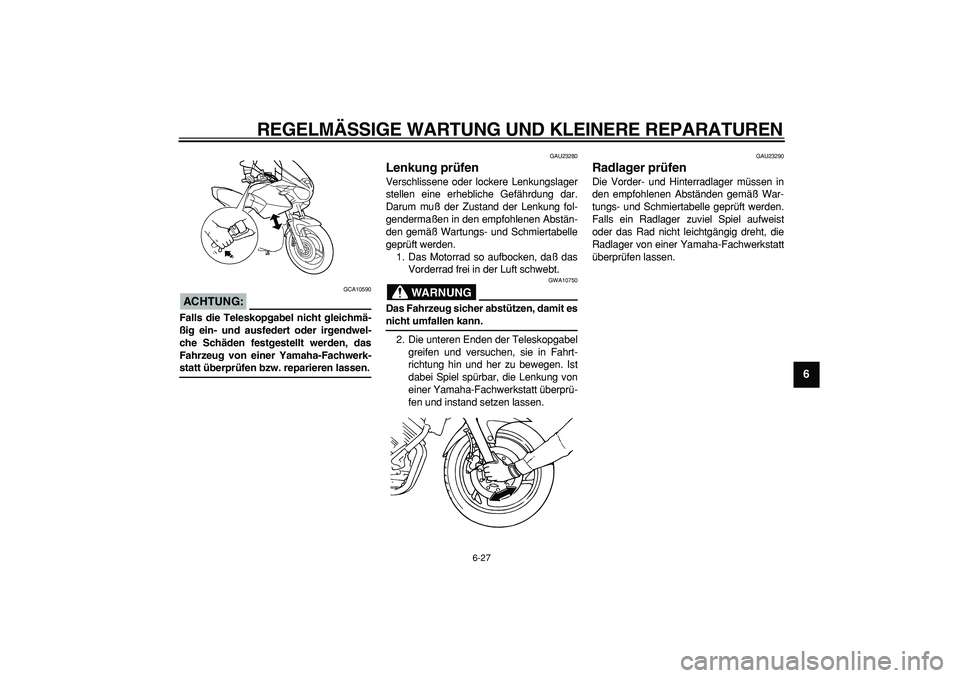

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-27
2
3
4
5
67
8
9
ACHTUNG:

GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen bzw. reparieren lassen.
GAU23280
Lenkung prüfen
Verschlissene oder lockere Lenkungslager
stellen eine erhebliche Gefährdung dar.
Darum muß der Zustand der Lenkung fol-
gendermaßen in den empfohlenen Abstän-
den gemäß Wartungs- und Schmiertabelle
geprüft werden.
1. Das Motorrad so aufbocken, daß das
Vorderrad frei in der Luft schwebt.
WARNUNG

GWA10750
Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann.
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung hin und her zu bewegen. Ist
dabei Spiel spürbar, die Lenkung von
einer Yamaha-Fachwerkstatt überprü-
fen und instand setzen lassen.
GAU23290
Radlager prüfen
Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zuviel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-28
1
2
3
4
5
6
7
8
9

GAU23370
Batterie
Dieses Modell ist mit einer versiegelten Bat-
terie (MF) ausgestattet, die absolut war-
tungsfrei ist. Die Kontrolle des Säurestands
und das Auffüllen von destilliertem Wasser
entfallen deshalb.
ACHTUNG:

GCA10620
Unter keinen Umständen die Zellver-
schlußkappen entfernen, da dies die
Batterie ernsthaft beschädigen würde.
WARNUNG

GWA10760

Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungenhervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen.
Augen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
daß Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.

ÄUßERLICH: Mit reichlich Was-
ser abspülen.

INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.

AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.

Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fernhalten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.

DIES UND BATTERIEN VON KIN-
DERN FERNHALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-lich von einer Yamaha-Fachwerkstatt aufla-
den lassen. Beachten Sie, daß die Batterie
sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt und des-
halb öfter aufgeladen werden muß.
Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern.
2. Bei einer Stillegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
4. Nach der Montage sicherstellen, daß
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.
ACHTUNG:

GCA10630

Die Batterie immer in geladenem
Zustand halten. Das Lagern im ent-
ladenen Zustand fügt der Batterie
bleibende Schäden zu.

Zum Laden der wartungsfreien Bat-
terie ist ein spezielles Ladegerät nö-
tig (Konstantstromstärke und/oder
-spannung). Konventionelle Lade-
geräte können die Lebensdauer der
wartungsfreien Batterie vermin-
1. Batterie
2. Pluskabel der Batterie (rot)
3. Minuspol-Batteriekabel
1
23

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-29
2
3
4
5
67
8
9

dern. Falls Sie keinen Zugang zu ei-
nem Ladegerät für die
wartungsfreie Batterie haben, las-
sen Sie sie von Ihrer Yamaha-Fach-
werkstatt aufladen.
GAU23623
Sicherungen wechseln
Die Hauptsicherung und der Sicherungska-
sten, der die Sicherungen für die einzelnenStromkreise enthält, befinden sich unter
dem Sitz. (Siehe Seite 3-14.)
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen.
1. Zusatzsicherung (für Tachometer und Uhr)
2. Kühlerlüftersicherung
3. Blinklicht- und Warnblinklichtsicherung
4. Zündungssicherung
5. Signalanlagensicherung
6. Scheinwerfersicherung
7. Sicherung des ABS-Motors (für ABS-
Modelle)
8. Ersatzsicherung des ABS-Motors (für
ABS-Modelle)
9. Hauptsicherung
10. Ersatzsicherung
11. Sicherung des
Kraftstoffeinspritz-Systems
12. Sicherung der ABS-Kontrolleinheit (für
ABS-Modelle)
12 34 5 6 7 8 911 12
10

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-30
1
2
3
4
5
6
7
8
9
ACHTUNG:

GCA10640
Niemals Sicherungen mit einer höheren
als der vorgeschriebenen Amperezahl
verwenden. Eine Sicherung mit falscher
Amperezahl kann Schäden an elektri-
schen Komponenten und sogar einen
Brand verursachen.
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob das elektri-
sche System einwandfrei arbeitet.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU23750
Scheinwerferlampe
auswechseln
Die Scheinwerfer dieses Modells sind mit
zwei Halogenlampen ausgestattet. Eine
durchgebrannte Scheinwerferlampe wie
folgt auswechseln.
1. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen.
2. Den Lampenhalter aushängen und
dann die defekte Lampe herausneh-
men.
Vorgeschriebene Sicherungen:
Hauptsicherung:
40.0 A
Scheinwerfersicherung:
20.0 A
Kühlerlüftersicherung:
20.0 A
Zündungssicherung:
10.0 A
Signalanlagensicherung:
10.0 A
Zusatzsicherung:
10.0 A
Sicherung des Kraftstoffeinspritz-
Systems:
10.0 A
Blinklicht- und Warnblinklichtsiche-
rung:
10.0 A
Sicherung des ABS-Motors:
30.0 A
Sicherung des ABS-Kontrolleinheit:
10.0 A
1. Halterung der Scheinwerferlampe
2. Scheinwerfer-Steckverbinder
1
2
