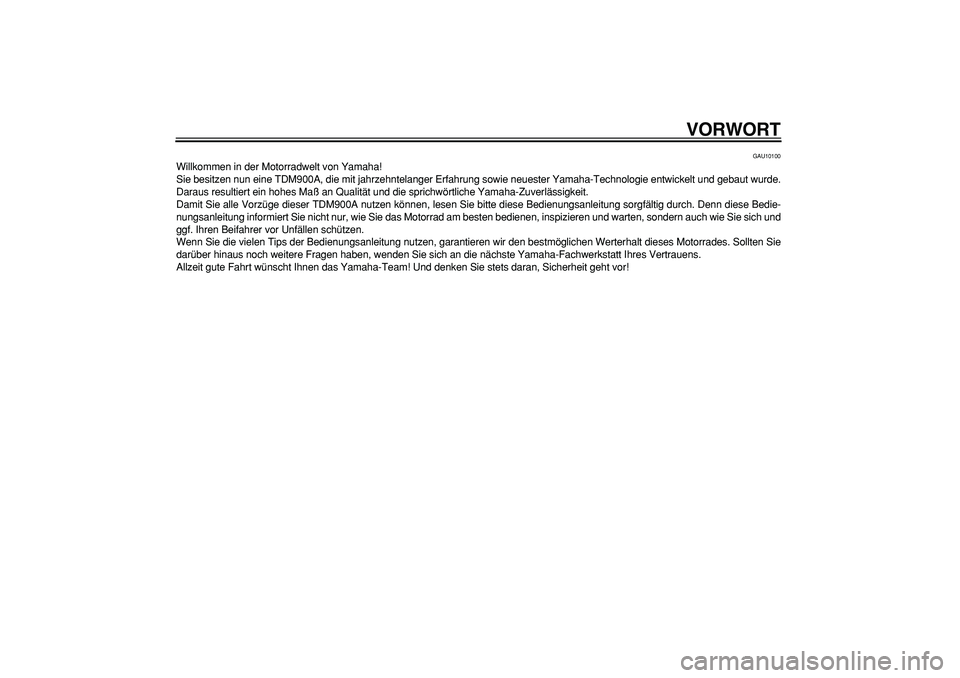

VORWORT
GAU10100
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine TDM900A, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und gebaut wurde.
Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser TDM900A nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Denn diese Bedie-
nungsanleitung informiert Sie nicht nur, wie Sie das Motorrad am besten bedienen, inspizieren und warten, sondern auch wie Sie sich und
ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tips der Bedienungsanleitung nutzen, garantieren wir den bestmöglichen Werterhalt dieses Motorrades. Sollten Sie
darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!

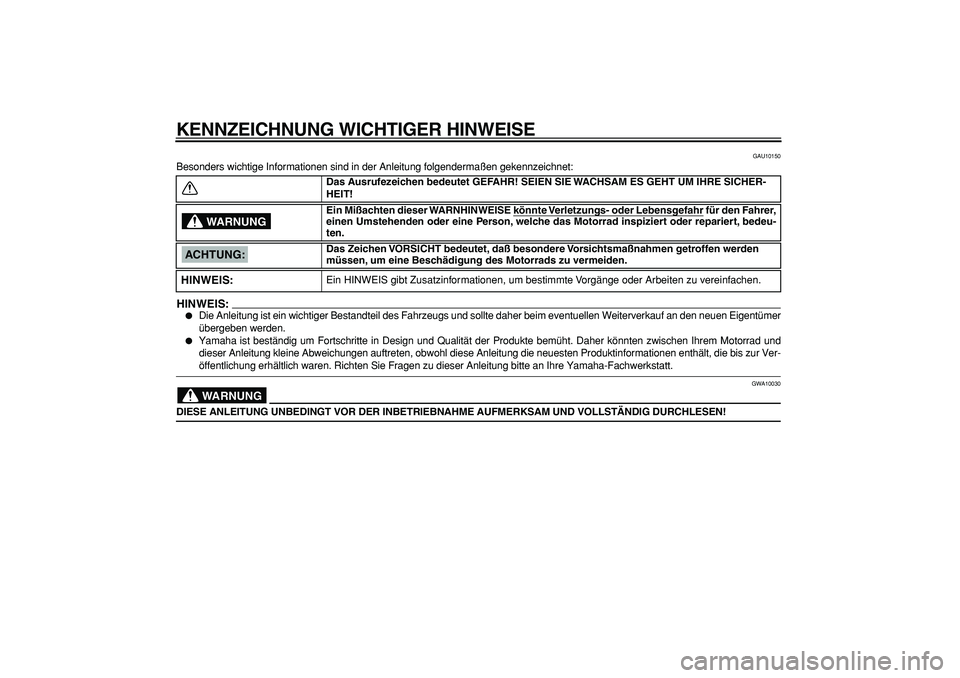

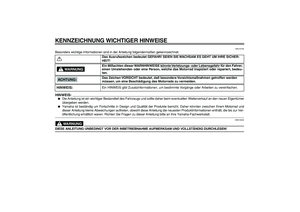

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10150
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
HINWEIS:


Die Anleitung ist ein wichtiger Bestandteil des Fahrzeugs und sollte daher beim eventuellen Weiterverkauf an den neuen Eigentümer
übergeben werden.

Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem Motorrad und
dieser Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bis zur Ver-
öffentlichung erhältlich waren. Richten Sie Fragen zu dieser Anleitung bitte an Ihre Yamaha-Fachwerkstatt.
WARNUNG

GWA10030
DIESE ANLEITUNG UNBEDINGT VOR DER INBETRIEBNAHME AUFMERKSAM UND VOLLSTÄNDIG DURCHLESEN!Das Ausrufezeichen bedeutet GEFAHR! SEIEN SIE WACHSAM ES GEHT UM IHRE SICHER-
HEIT!
Ein Mißachten dieser WARNHINWEISE könnte
Verletzungs- oder Lebensg
efahr
für den Fahrer,
einen Umstehenden oder eine Person, welche das Motorrad inspiziert oder repariert, bedeu-
ten.
Das Zeichen VORSICHT bedeutet, daß besondere Vorsichtsmaßnahmen getroffen werden
müssen, um eine Beschädigung des Motorrads zu vermeiden.
Ein HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu vereinfachen.
WARNUNG
ACHTUNG:HINWEIS:

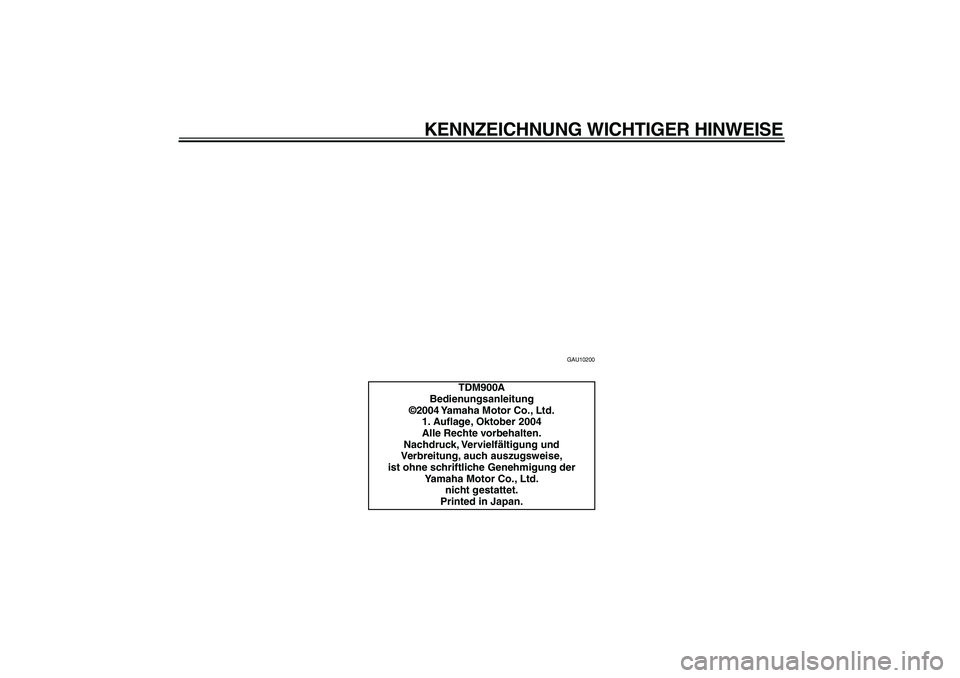

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10200
TDM900A
Bedienungsanleitung
©2004 Yamaha Motor Co., Ltd.
1. Auflage, Oktober 2004
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und
Verbreitung, auch auszugsweise,
ist ohne schriftliche Genehmigung der
Yamaha Motor Co., Ltd.
nicht gestattet.
Printed in Japan.

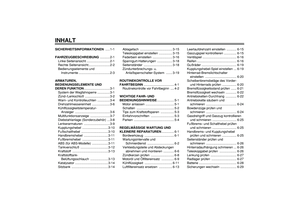

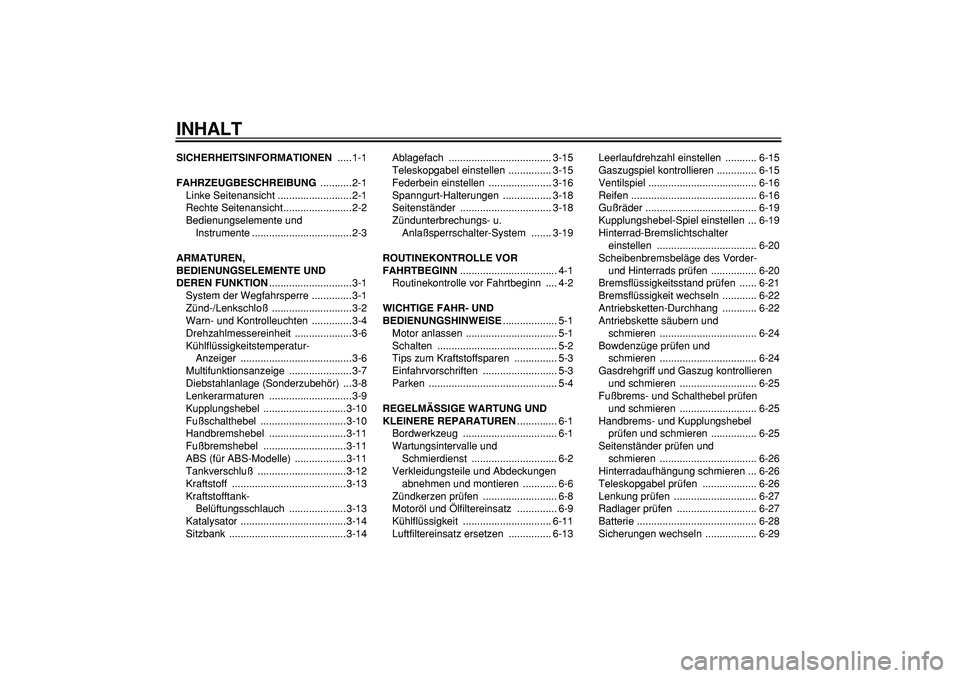

INHALT
SICHERHEITSINFORMATIONEN
.....1-1
FAHRZEUGBESCHREIBUNG
...........2-1

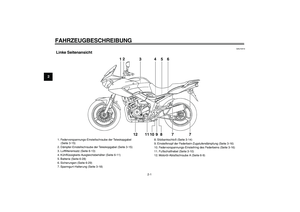

Linke Seitenansicht ..........................2-1

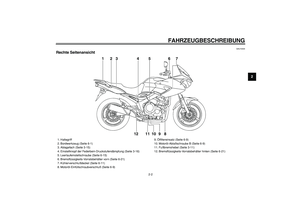

Rechte Seitenansicht........................2-2

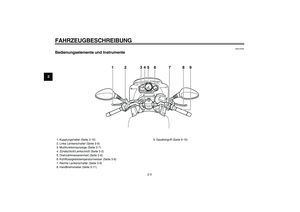

Bedienungselemente und
Instrumente ...................................2-3
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION
.............................3-1

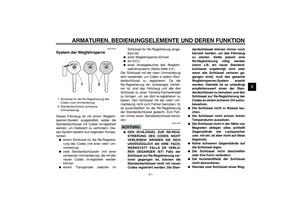

System der Wegfahrsperre ..............3-1

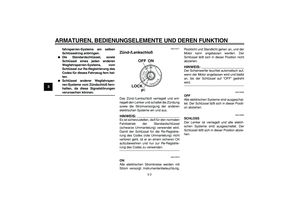

Zünd-/Lenkschloß ............................3-2

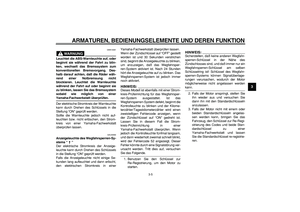

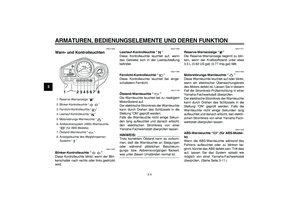

Warn- und Kontrolleuchten ..............3-4
Drehzahlmessereinheit ....................3-6
Kühlflüssigkeitstemperatur-
Anzeiger .......................................3-6

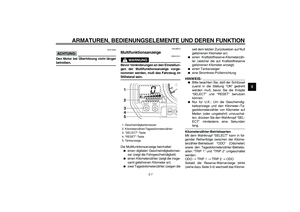

Multifunktionsanzeige ......................3-7

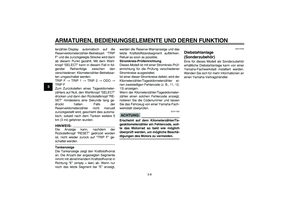

Diebstahlanlage (Sonderzubehör) ...3-8

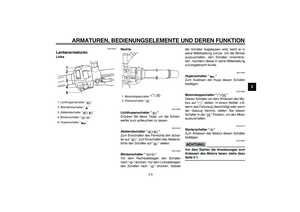

Lenkerarmaturen .............................3-9

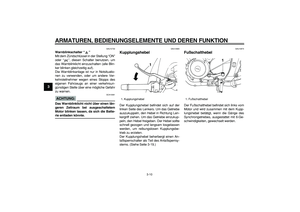

Kupplungshebel .............................3-10
Fußschalthebel ..............................3-10

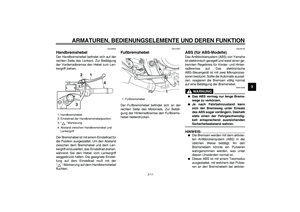

Handbremshebel ...........................3-11
Fußbremshebel .............................3-11
ABS (für ABS-Modelle) ..................3-11

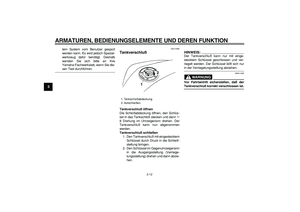

Tankverschluß ...............................3-12
Kraftstoff ........................................3-13
Kraftstofftank-
Belüftungsschlauch ....................3-13
Katalysator .....................................3-14

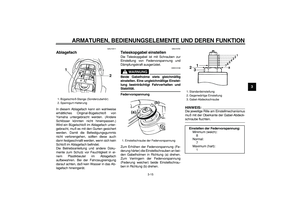

Sitzbank .........................................3-14Ablagefach .................................... 3-15
Teleskopgabel einstellen ............... 3-15

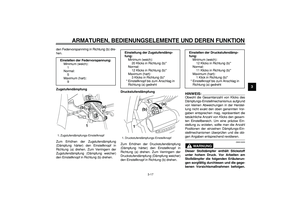

Federbein einstellen ...................... 3-16

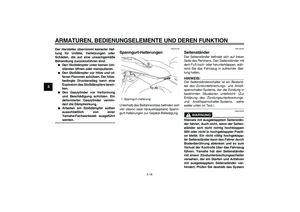

Spanngurt-Halterungen ................. 3-18
Seitenständer ................................ 3-18

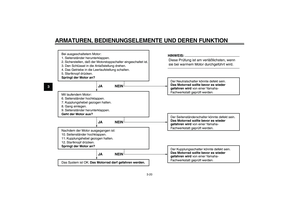

Zündunterbrechungs- u.
Anlaßsperrschalter-System ....... 3-19
ROUTINEKONTROLLE VOR
FAHRTBEGINN
.................................. 4-1

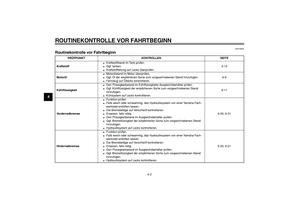

Routinekontrolle vor Fahrtbeginn .... 4-2
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE
................... 5-1
Motor anlassen ................................ 5-1
Schalten .......................................... 5-2
Tips zum Kraftstoffsparen ............... 5-3
Einfahrvorschriften .......................... 5-3

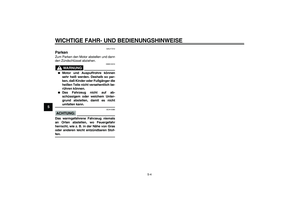

Parken ............................................. 5-4
REGELMÄSSIGE WARTUNG UND
KLEINERE REPARATUREN
.............. 6-1
Bordwerkzeug ................................. 6-1

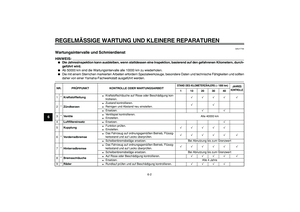

Wartungsintervalle und
Schmierdienst .............................. 6-2

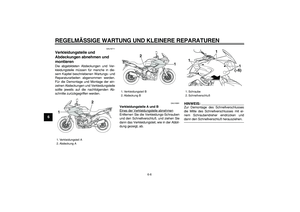

Verkleidungsteile und Abdeckungen
abnehmen und montieren ............ 6-6
Zündkerzen prüfen .......................... 6-8

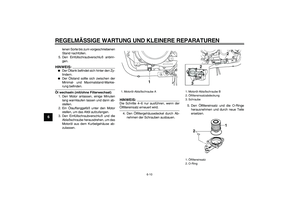

Motoröl und Ölfiltereinsatz .............. 6-9

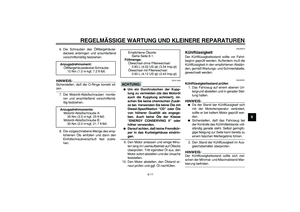

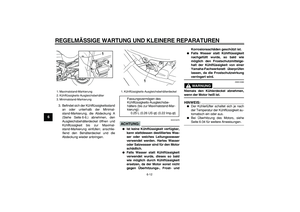

Kühlflüssigkeit ............................... 6-11

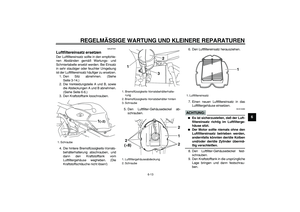

Luftfiltereinsatz ersetzen ............... 6-13Leerlaufdrehzahl einstellen ........... 6-15
Gaszugspiel kontrollieren .............. 6-15

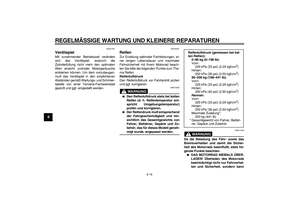

Ventilspiel ...................................... 6-16
Reifen ............................................ 6-16
Gußräder ....................................... 6-19
Kupplungshebel-Spiel einstellen ... 6-19

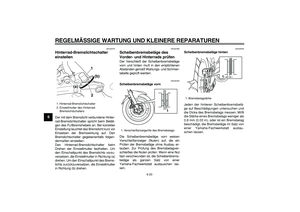

Hinterrad-Bremslichtschalter
einstellen ................................... 6-20
Scheibenbremsbeläge des Vorder-
und Hinterrads prüfen ................ 6-20
Bremsflüssigkeitsstand prüfen ...... 6-21
Bremsflüssigkeit wechseln ............ 6-22
Antriebsketten-Durchhang ............ 6-22
Antriebskette säubern und
schmieren .................................. 6-24
Bowdenzüge prüfen und
schmieren .................................. 6-24
Gasdrehgriff und Gaszug kontrollieren
und schmieren ........................... 6-25
Fußbrems- und Schalthebel prüfen
und schmieren ........................... 6-25
Handbrems- und Kupplungshebel
prüfen und schmieren ................ 6-25

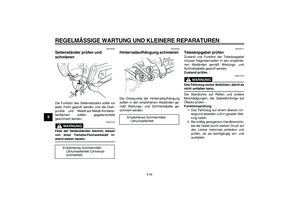

Seitenständer prüfen und
schmieren .................................. 6-26
Hinterradaufhängung schmieren ... 6-26
Teleskopgabel prüfen ................... 6-26

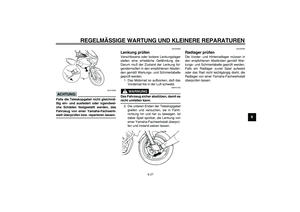

Lenkung prüfen ............................. 6-27
Radlager prüfen ............................ 6-27
Batterie .......................................... 6-28
Sicherungen wechseln .................. 6-29

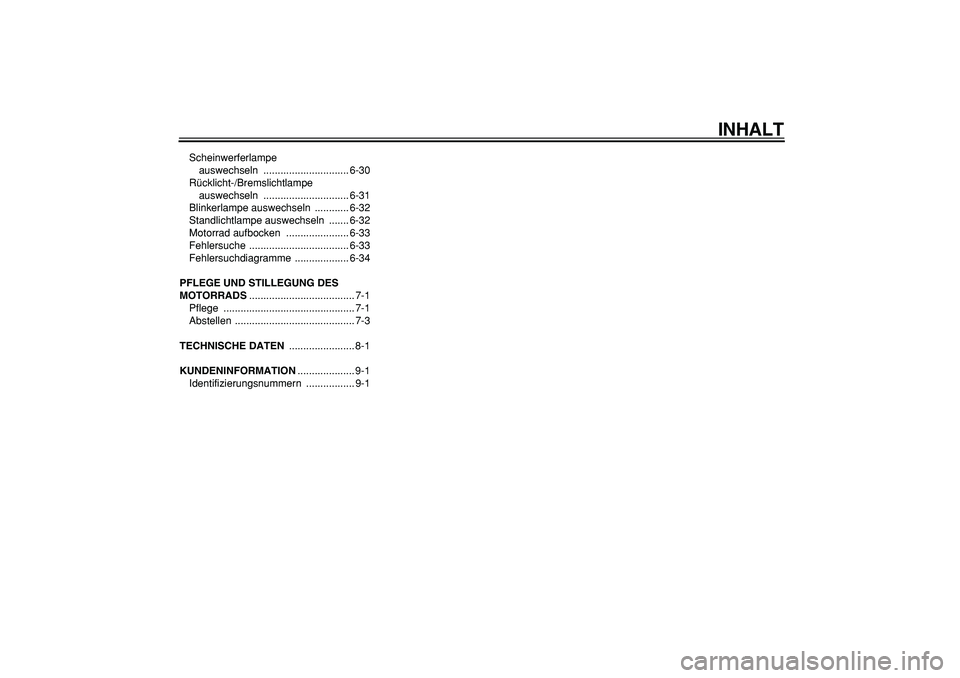

INHALT

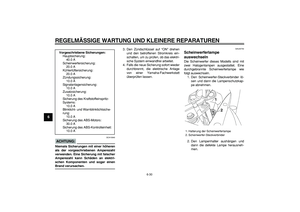

Scheinwerferlampe
auswechseln .............................. 6-30
Rücklicht-/Bremslichtlampe
auswechseln .............................. 6-31
Blinkerlampe auswechseln ............ 6-32
Standlichtlampe auswechseln ....... 6-32

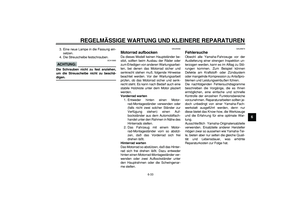

Motorrad aufbocken ...................... 6-33
Fehlersuche ................................... 6-33
Fehlersuchdiagramme ................... 6-34
PFLEGE UND STILLEGUNG DES
MOTORRADS
..................................... 7-1

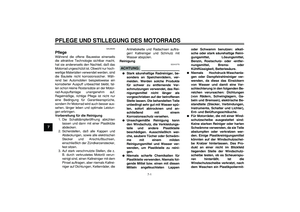

Pflege .............................................. 7-1

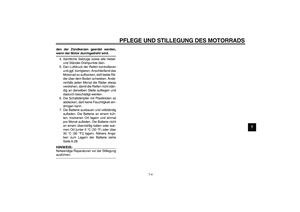

Abstellen .......................................... 7-3

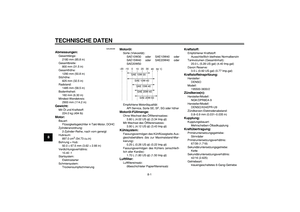

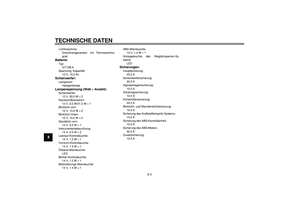

TECHNISCHE DATEN
....................... 8-1
KUNDENINFORMATION
.................... 9-1

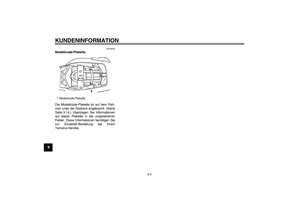

Identifizierungsnummern ................. 9-1

1-1
1

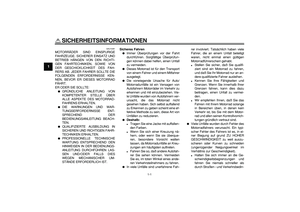

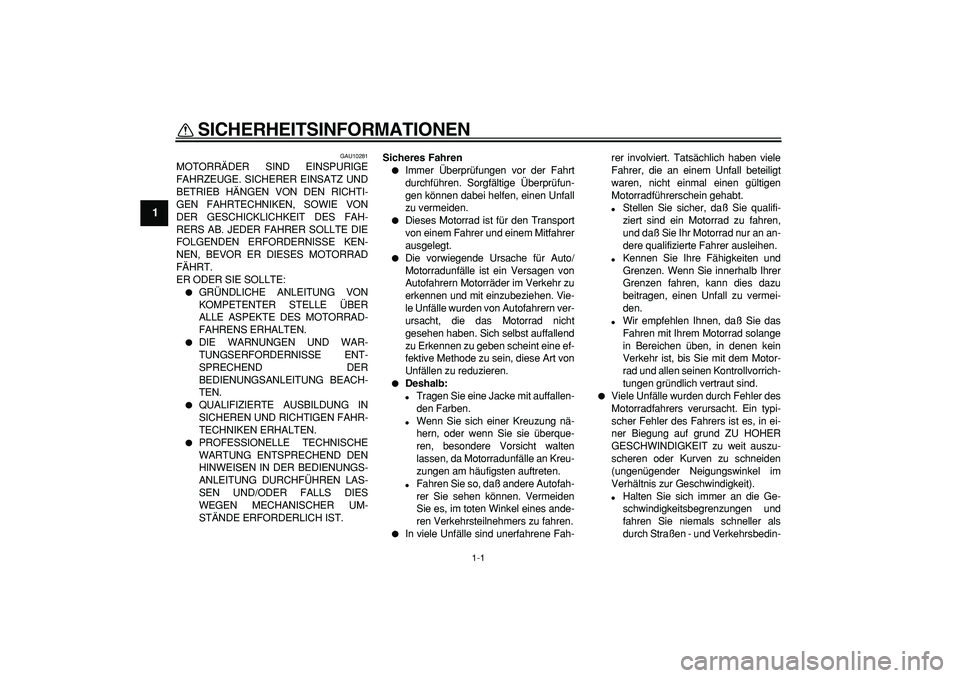

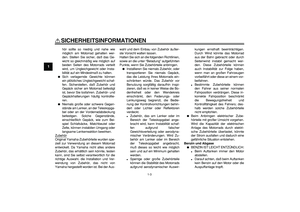

SICHERHEITSINFORMATIONEN
GAU10281
MOTORRÄDER SIND EINSPURIGE
FAHRZEUGE. SICHERER EINSATZ UND
BETRIEB HÄNGEN VON DEN RICHTI-
GEN FAHRTECHNIKEN, SOWIE VON
DER GESCHICKLICHKEIT DES FAH-
RERS AB. JEDER FAHRER SOLLTE DIE
FOLGENDEN ERFORDERNISSE KEN-
NEN, BEVOR ER DIESES MOTORRAD
FÄHRT.
ER ODER SIE SOLLTE:

GRÜNDLICHE ANLEITUNG VON
KOMPETENTER STELLE ÜBER
ALLE ASPEKTE DES MOTORRAD-
FAHRENS ERHALTEN.

DIE WARNUNGEN UND WAR-
TUNGSERFORDERNISSE ENT-
SPRECHEND DER
BEDIENUNGSANLEITUNG BEACH-
TEN.

QUALIFIZIERTE AUSBILDUNG IN
SICHEREN UND RICHTIGEN FAHR-
TECHNIKEN ERHALTEN.

PROFESSIONELLE TECHNISCHE
WARTUNG ENTSPRECHEND DEN
HINWEISEN IN DER BEDIENUNGS-
ANLEITUNG DURCHFÜHREN LAS-
SEN UND/ODER FALLS DIES
WEGEN MECHANISCHER UM-
STÄNDE ERFORDERLICH IST.
Sicheres Fahren

Immer Überprüfungen vor der Fahrt
durchführen. Sorgfältige Überprüfun-
gen können dabei helfen, einen Unfall
zu vermeiden.

Dieses Motorrad ist für den Transport
von einem Fahrer und einem Mitfahrer
ausgelegt.

Die vorwiegende Ursache für Auto/
Motorradunfälle ist ein Versagen von
Autofahrern Motorräder im Verkehr zu
erkennen und mit einzubeziehen. Vie-
le Unfälle wurden von Autofahrern ver-
ursacht, die das Motorrad nicht
gesehen haben. Sich selbst auffallend
zu Erkennen zu geben scheint eine ef-
fektive Methode zu sein, diese Art von
Unfällen zu reduzieren.

Deshalb:

Tragen Sie eine Jacke mit auffallen-
den Farben.

Wenn Sie sich einer Kreuzung nä-
hern, oder wenn Sie sie überque-
ren, besondere Vorsicht walten
lassen, da Motorradunfälle an Kreu-
zungen am häufigsten auftreten.

Fahren Sie so, daß andere Autofah-
rer Sie sehen können. Vermeiden
Sie es, im toten Winkel eines ande-
ren Verkehrsteilnehmers zu fahren.

In viele Unfälle sind unerfahrene Fah-rer involviert. Tatsächlich haben viele
Fahrer, die an einem Unfall beteiligt
waren, nicht einmal einen gültigen
Motorradführerschein gehabt.

Stellen Sie sicher, daß Sie qualifi-
ziert sind ein Motorrad zu fahren,
und daß Sie Ihr Motorrad nur an an-
dere qualifizierte Fahrer ausleihen.

Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.

Wir empfehlen Ihnen, daß Sie das
Fahren mit Ihrem Motorrad solange
in Bereichen üben, in denen kein
Verkehr ist, bis Sie mit dem Motor-
rad und allen seinen Kontrollvorrich-
tungen gründlich vertraut sind.

Viele Unfälle wurden durch Fehler des
Motorradfahrers verursacht. Ein typi-
scher Fehler des Fahrers ist es, in ei-
ner Biegung auf grund ZU HOHER
GESCHWINDIGKEIT zu weit auszu-
scheren oder Kurven zu schneiden
(ungenügender Neigungswinkel im
Verhältnis zur Geschwindigkeit).

Halten Sie sich immer an die Ge-
schwindigkeitsbegrenzungen und
fahren Sie niemals schneller als
durch Straßen - und Verkehrsbedin-
