2005 YAMAHA TDM 900 Betriebsanleitungen (in German)

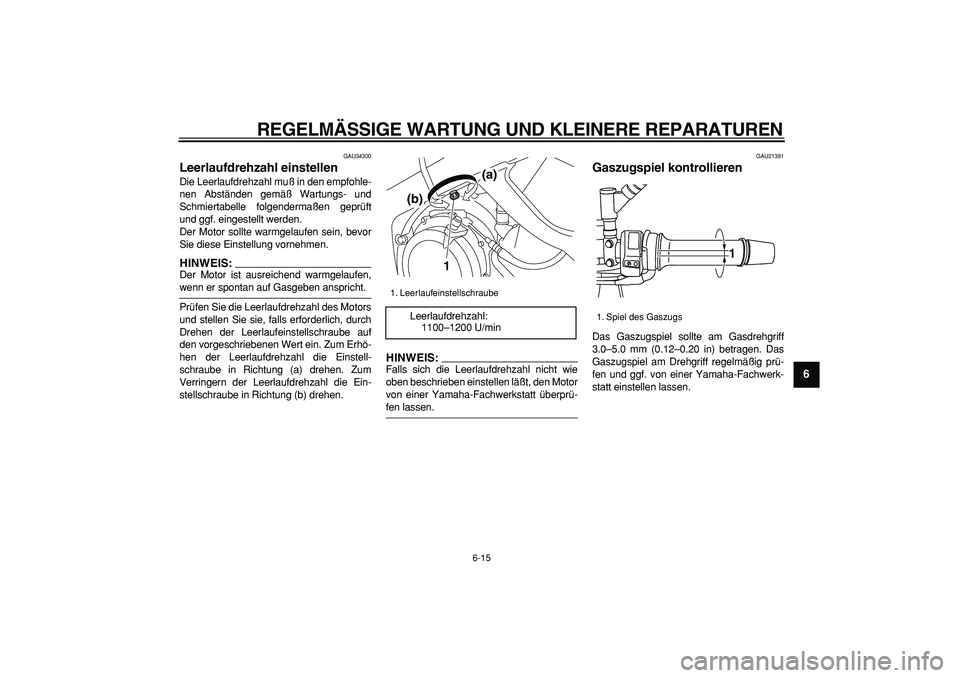

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-15
2
3
4
5
67
8
9

GAU34300
Leerlaufdrehzahl einstellen
Die Leerlaufdrehzahl muß in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle folgendermaßen geprüft
und ggf. eingestellt werden.
Der Motor sollte warmgelaufen sein, bevor
Sie diese Einstellung vornehmen.
HINWEIS:

Der Motor ist ausreichend warmgelaufen,
wenn er spontan auf Gasgeben anspricht.
Prüfen Sie die Leerlaufdrehzahl des Motors
und stellen Sie sie, falls erforderlich, durch
Drehen der Leerlaufeinstellschraube auf
den vorgeschriebenen Wert ein. Zum Erhö-
hen der Leerlaufdrehzahl die Einstell-
schraube in Richtung (a) drehen. Zum
Verringern der Leerlaufdrehzahl die Ein-
stellschraube in Richtung (b) drehen.
HINWEIS:

Falls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen läßt, den Motor
von einer Yamaha-Fachwerkstatt überprü-
fen lassen.
GAU21381
Gaszugspiel kontrollieren
Das Gaszugspiel sollte am Gasdrehgriff
3.0–5.0 mm (0.12–0.20 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. von einer Yamaha-Fachwerk-
statt einstellen lassen.
1. Leerlaufeinstellschraube
Leerlaufdrehzahl:
1100–1200 U/min
1(a)
(b)

1. Spiel des Gaszugs
1

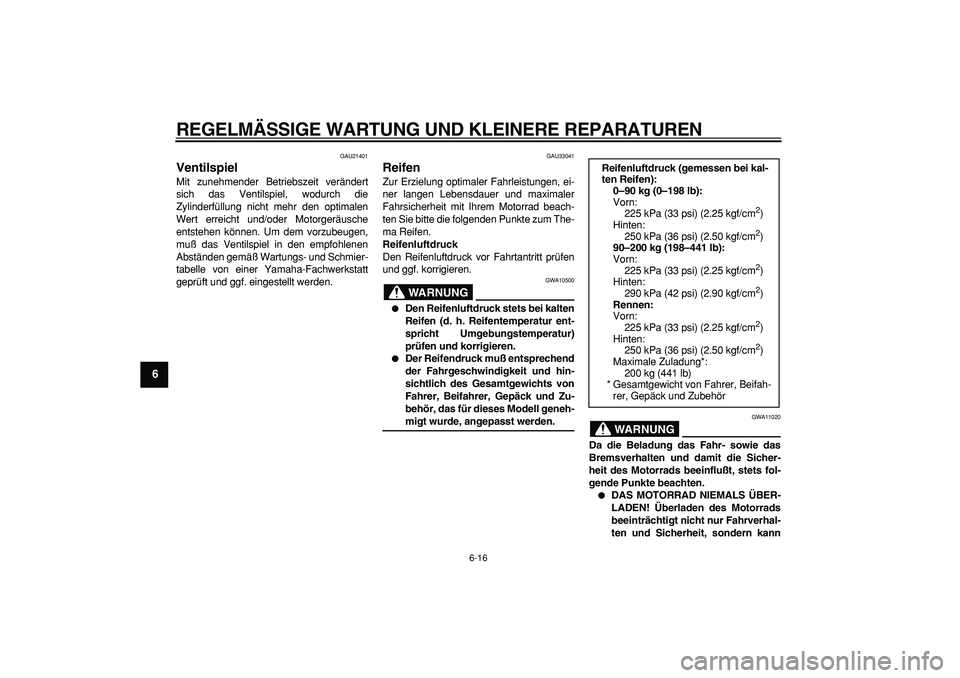

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-16
1
2
3
4
5
6
7
8
9

GAU21401
Ventilspiel
Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die
Zylinderfüllung nicht mehr den optimalen
Wert erreicht und/oder Motorgeräusche
entstehen können. Um dem vorzubeugen,
muß das Ventilspiel in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle von einer Yamaha-Fachwerkstatt
geprüft und ggf. eingestellt werden.
GAU33041
Reifen
Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit mit Ihrem Motorrad beach-
ten Sie bitte die folgenden Punkte zum The-
ma Reifen.
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt prüfen
und ggf. korrigieren.
WARNUNG

GWA10500

Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.

Der Reifendruck muß entsprechend
der Fahrgeschwindigkeit und hin-
sichtlich des Gesamtgewichts von
Fahrer, Beifahrer, Gepäck und Zu-
behör, das für dieses Modell geneh-
migt wurde, angepasst werden.
WARNUNG

GWA11020
Da die Beladung das Fahr- sowie das
Bremsverhalten und damit die Sicher-
heit des Motorrads beeinflußt, stets fol-
gende Punkte beachten.

DAS MOTORRAD NIEMALS ÜBER-
LADEN! Überladen des Motorrads
beeinträchtigt nicht nur Fahrverhal-
ten und Sicherheit, sondern kann Reifenluftdruck (gemessen bei kal-
ten Reifen):
0–90 kg (0–198 lb):
Vorn:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm
2

)
90–200 kg (198–441 lb):
Vorn:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm
2

)
Rennen:
Vorn:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Maximale Zuladung*:
200 kg (441 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör

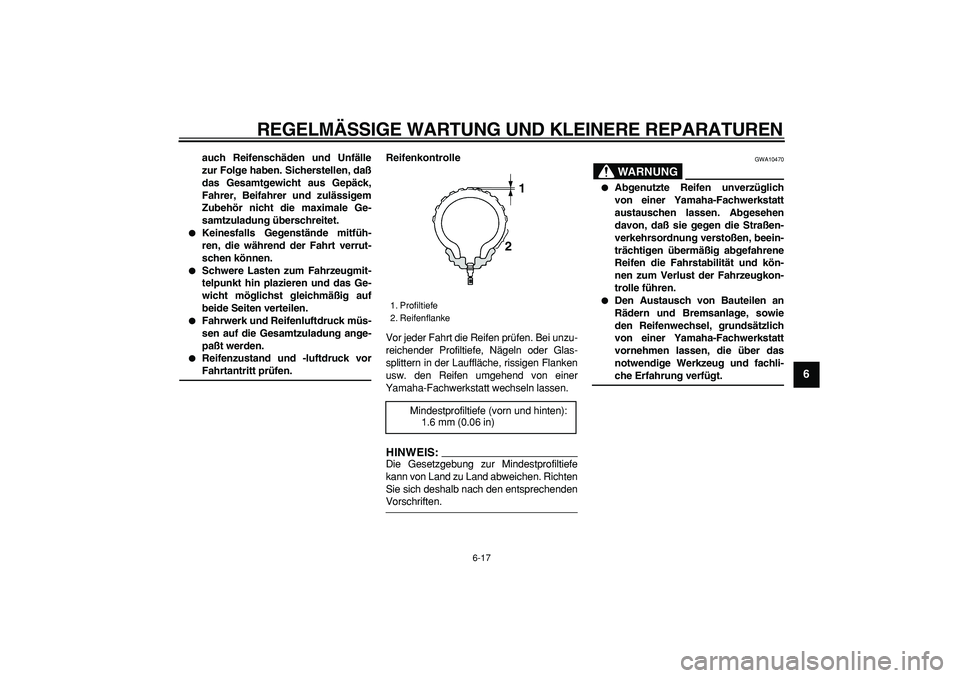

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-17
2
3
4
5
67
8
9

auch Reifenschäden und Unfälle
zur Folge haben. Sicherstellen, daß
das Gesamtgewicht aus Gepäck,
Fahrer, Beifahrer und zulässigem
Zubehör nicht die maximale Ge-
samtzuladung überschreitet.

Keinesfalls Gegenstände mitfüh-
ren, die während der Fahrt verrut-
schen können.

Schwere Lasten zum Fahrzeugmit-
telpunkt hin plazieren und das Ge-
wicht möglichst gleichmäßig auf
beide Seiten verteilen.

Fahrwerk und Reifenluftdruck müs-
sen auf die Gesamtzuladung ange-
paßt werden.

Reifenzustand und -luftdruck vor
Fahrtantritt prüfen.Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.
HINWEIS:

Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
WARNUNG

GWA10470

Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, daß sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Fahrzeugkon-
trolle führen.

Den Austausch von Bauteilen an
Rädern und Bremsanlage, sowie
den Reifenwechsel, grundsätzlich
von einer Yamaha-Fachwerkstatt
vornehmen lassen, die über das
notwendige Werkzeug und fachli-
che Erfahrung verfügt.
1. Profiltiefe
2. Reifenflanke
Mindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)21

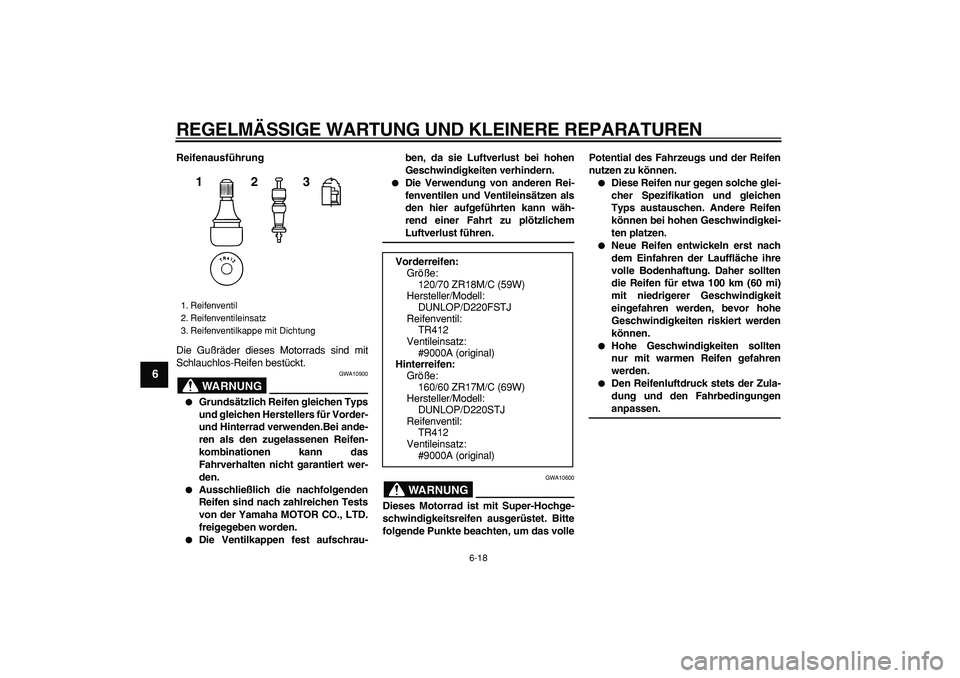

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-18
1
2
3
4
5
6
7
8
9

Reifenausführung
Die Gußräder dieses Motorrads sind mit
Schlauchlos-Reifen bestückt.
WARNUNG

GWA10900

Grundsätzlich Reifen gleichen Typs
und gleichen Herstellers für Vorder-
und Hinterrad verwenden.Bei ande-
ren als den zugelassenen Reifen-
kombinationen kann das
Fahrverhalten nicht garantiert wer-
den.

Ausschließlich die nachfolgenden
Reifen sind nach zahlreichen Tests
von der Yamaha MOTOR CO., LTD.
freigegeben worden.

Die Ventilkappen fest aufschrau-ben, da sie Luftverlust bei hohen
Geschwindigkeiten verhindern.

Die Verwendung von anderen Rei-
fenventilen und Ventileinsätzen als
den hier aufgeführten kann wäh-
rend einer Fahrt zu plötzlichem
Luftverlust führen.
WARNUNG

GWA10600
Dieses Motorrad ist mit Super-Hochge-
schwindigkeitsreifen ausgerüstet. Bitte
folgende Punkte beachten, um das vollePotential des Fahrzeugs und der Reifen
nutzen zu können.

Diese Reifen nur gegen solche glei-
cher Spezifikation und gleichen
Typs austauschen. Andere Reifen
können bei hohen Geschwindigkei-
ten platzen.

Neue Reifen entwickeln erst nach
dem Einfahren der Lauffläche ihre
volle Bodenhaftung. Daher sollten
die Reifen für etwa 100 km (60 mi)
mit niedrigerer Geschwindigkeit
eingefahren werden, bevor hohe
Geschwindigkeiten riskiert werden
können.

Hohe Geschwindigkeiten sollten
nur mit warmen Reifen gefahren
werden.

Den Reifenluftdruck stets der Zula-
dung und den Fahrbedingungen
anpassen.
1. Reifenventil
2. Reifenventileinsatz
3. Reifenventilkappe mit Dichtung
123

Vorderreifen:
Größe:
120/70 ZR18M/C (59W)
Hersteller/Modell:
DUNLOP/D220FSTJ
Reifenventil:
TR412
Ventileinsatz:
#9000A (original)
Hinterreifen:
Größe:
160/60 ZR17M/C (69W)
Hersteller/Modell:
DUNLOP/D220STJ
Reifenventil:
TR412
Ventileinsatz:
#9000A (original)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-19
2
3
4
5
67
8
9

GAU21960
Gußräder
Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit sind nur durch Beachtung
der folgenden Punkte gewährleistet.

Räder und Reifen vor jeder Fahrt auf
Risse, Schnitte u. ä. untersuchen, die
Felgen auf Verzug und andere
Beschädigungen prüfen. Bei Mängeln
an Reifen oder Rädern das Rad von
einer Yamaha-Fachwerkstatt ersetzen
lassen. Selbst kleinste Reparaturen an
Rädern und Reifen nur von einer
Fachwerkstatt ausführen lassen. Ver-
formte oder eingerissene Felgen müs-
sen ausgetauscht werden.

Nach dem Austausch von Felgen und/
oder Reifen muß das Rad ausgewuch-
tet werden. Eine Reifenunwucht be-
einträchtigt die Fahrstabilität,
vermindert den Fahrkomfort und ver-
kürzt die Lebensdauer des Reifens.

Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optimalen
Eigenschaften entwickeln kann, muß
seine Lauffläche vorsichtig eingefah-
ren werden.
GAU22041
Kupplungshebel-Spiel einstellen
Der Kupplungshebel muß ein Spiel von
10.0–15.0 mm (0.39–0.59 in) aufweisen.
Das Kupplungshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
1. Die Kontermutter am Kupplungshebel
lockern.
2. Zum Erhöhen des Kupplungshe-
bel-Spiels die Einstellschraube in
Richtung (a) drehen. Zum Verringern
des Kupplungshebel-Spiels die Ein-
stellschraube in Richtung (b) drehen.
HINWEIS:

Bei korrektem Kupplungshebel-Spiel die
Kontermutter festziehen. Falls das Kupp-lungshebel-Spiel nicht, wie oben beschrie-
ben, korrekt eingestellt werden konnte,
folgendermaßen vorgehen.
3. Die Einstellschraube am Kupplungs-
hebel in Richtung (a) drehen, um den
Kupplungsseilzug zu lockern.
4. Die Kontermutter am Kurbelgehäuse
lockern.
5. Zum Erhöhen des Kupplungshe-
bel-Spiels die Einstellmutter in Rich-
tung (a) drehen. Zum Verringern des
Kupplungshebel-Spiels die Einstell-
mutter in Richtung (b) drehen.
6. Die Kontermutter am Kupplungshebel
und am Kurbelgehäuse festziehen.
1. Kontermutter (Kupplungshebel)
2. Einstellschraube für das Spiel des
Kupplungshebels
3. Kupplungshebel-Spiel
12
3
(a)
(b)

1. Kontermutter (Kurbelgehäuse)
2. Einstellmutter für das Spiel des
Kupplungshebels (Kurbelgehäuse)
12
(a)(b)

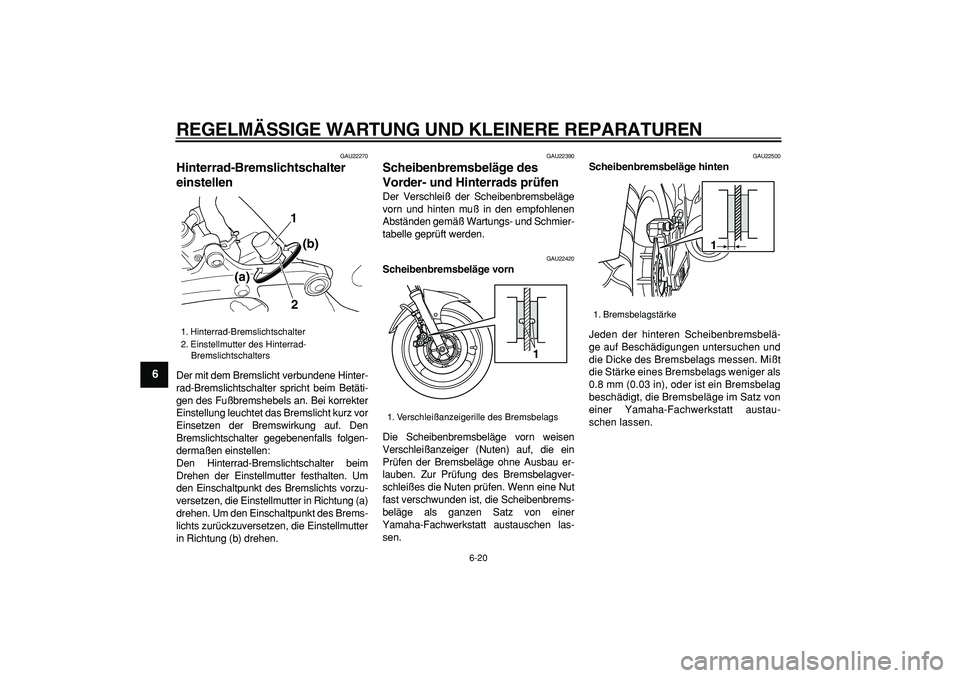

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-20
1
2
3
4
5
6
7
8
9

GAU22270
Hinterrad-Bremslichtschalter
einstellen
Der mit dem Bremslicht verbundene Hinter-
rad-Bremslichtschalter spricht beim Betäti-
gen des Fußbremshebels an. Bei korrekter
Einstellung leuchtet das Bremslicht kurz vor
Einsetzen der Bremswirkung auf. Den
Bremslichtschalter gegebenenfalls folgen-
dermaßen einstellen:
Den Hinterrad-Bremslichtschalter beim
Drehen der Einstellmutter festhalten. Um
den Einschaltpunkt des Bremslichts vorzu-
versetzen, die Einstellmutter in Richtung (a)
drehen. Um den Einschaltpunkt des Brems-
lichts zurückzuversetzen, die Einstellmutter
in Richtung (b) drehen.
GAU22390
Scheibenbremsbeläge des
Vorder- und Hinterrads prüfen
Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muß in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle geprüft werden.
GAU22420
Scheibenbremsbeläge vorn
Die Scheibenbremsbeläge vorn weisen
Verschleißanzeiger (Nuten) auf, die ein
Prüfen der Bremsbeläge ohne Ausbau er-
lauben. Zur Prüfung des Bremsbelagver-
schleißes die Nuten prüfen. Wenn eine Nut
fast verschwunden ist, die Scheibenbrems-
beläge als ganzen Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU22500
Scheibenbremsbeläge hinten
Jeden der hinteren Scheibenbremsbelä-
ge auf Beschädigungen untersuchen und
die Dicke des Bremsbelags messen. Mißt
die Stärke eines Bremsbelags weniger als
0.8 mm (0.03 in), oder ist ein Bremsbelag
beschädigt, die Bremsbeläge im Satz von
einer Yamaha-Fachwerkstatt austau-
schen lassen.
1. Hinterrad-Bremslichtschalter
2. Einstellmutter des Hinterrad-
Bremslichtschalters
1
2 (a)(b)

1. Verschleißanzeigerille des Bremsbelags
1

1. Bremsbelagstärke
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-21
2
3
4
5
67
8
9

GAU36680
Bremsflüssigkeitsstand prüfen
Vorderradbremse
Hinterradbremse
Bei Bremsflüssigkeitsmangel kann Luft in
die Bremsanlage eindringen und dessen
Funktion beeinträchtigen.Vor Fahrtantritt kontrollieren, daß Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht, und, falls erforderlich,
Bremsflüssigkeit nachfüllen. Ein niedriger
Bremsflüssigkeitsstand könnte darauf hin-
weisen, daß die Bremsbeläge abgenutzt
sind und/oder ein Leck im Bremssystem
vorhanden ist. Ist der Bremsflüssigkeits-
stand niedrig, sicherstellen daß die Brems-
beläge auf Verschleiß und das
Bremssystem auf Lecks überprüft wird.
HINWEIS:

Der hintere Bremsflüssigkeits-Vorratsbe-
hälter befindet sich unter der Sitzbank. (Sie-
he Seite 3-14.)
Folgende Vorsichtsmaßregeln beachten:

Beim Ablesen des Flüssigkeitsstands
muß der Vorratsbehälter für Brems-
flüssigkeit waagerecht stehen.

Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Lecks verursachen und dadurch die
Bremsfunktion beeinträchtigen.

Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typsnachfüllen. Das Mischen verschiede-
ner Bremsflüssigkeiten kann chemi-
sche Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.

Darauf achten, daß beim Nachfüllen
kein Wasser oder Staub in den Vor-
ratsbehälter gelangt. Wasser wird den
Siedepunkt der Flüssigkeit bedeutend
herabsetzen und könnte Dampfbla-
senbildung zur Folge haben, und Ver-
schmutzungen könnten die Ventile
des ABS-Hydrauliksystems verstop-
fen.

Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vorsichtig
handhaben und verschüttete Flüssig-
keit sofort abwischen.

Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge
normal. Jedoch bei plötzlichem Absin-
ken die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen
lassen.
1. Minimalstand-Markierung
1. Minimalstand-Markierung
1
1

Empfohlene Bremsflüssigkeit:
DOT 4

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-22
1
2
3
4
5
6
7
8
9

GAU22730
Bremsflüssigkeit wechseln
Die Bremsflüssigkeit sollte in den empfohle-
nen Abständen gemäß des HINWEISES
nach der Wartungs- und Schmiertabelle
von einer Yamaha-Fachwerkstatt gewech-
selt werden. Zusätzlich sollten die Öldich-
tungen der Hauptbremszylinder und der
Bremssättel, sowie die Bremsschläuche, in
den unten aufgeführten Abständen ge-
wechselt werden, oder wenn sie beschädigt
oder undicht sind.

Öldichtungen: Alle zwei Jahre erneu-
ern.

Bremsschläuche: Alle vier Jahre er-
neuern.
GAU22760
Antriebsketten-Durchhang
Den Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU22771
Kettendurchhang prüfen
1. Das Motorrad auf den Seitenständer
stellen.
HINWEIS:

Beim Messen und Regeln des Antriebsket-
ten-Durchhangs, darf auf dem Fahrzeug
keine Belastung sein.
2. Das Getriebe in die Leerlaufstellung
schalten.
3. Das Motorrad schieben, um die straff-
ste Stelle der Kette ausfindig zu ma-
chen, und dann den Kettendurchhang
an dieser Stelle, wie in der Abbildung
gezeigt, messen.4. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
GAU22951
Antriebskettendurchhang einstellen
1. Die Achsmutter, die Schraube der
Bremssattelhalterung und die Konter-
mutter auf beiden Seite der Schwinge
lockern.
Antriebsketten-Durchhang:
50.0–60.0 mm (1.97–2.36 in)
1. Antriebsketten-Durchhang
1
