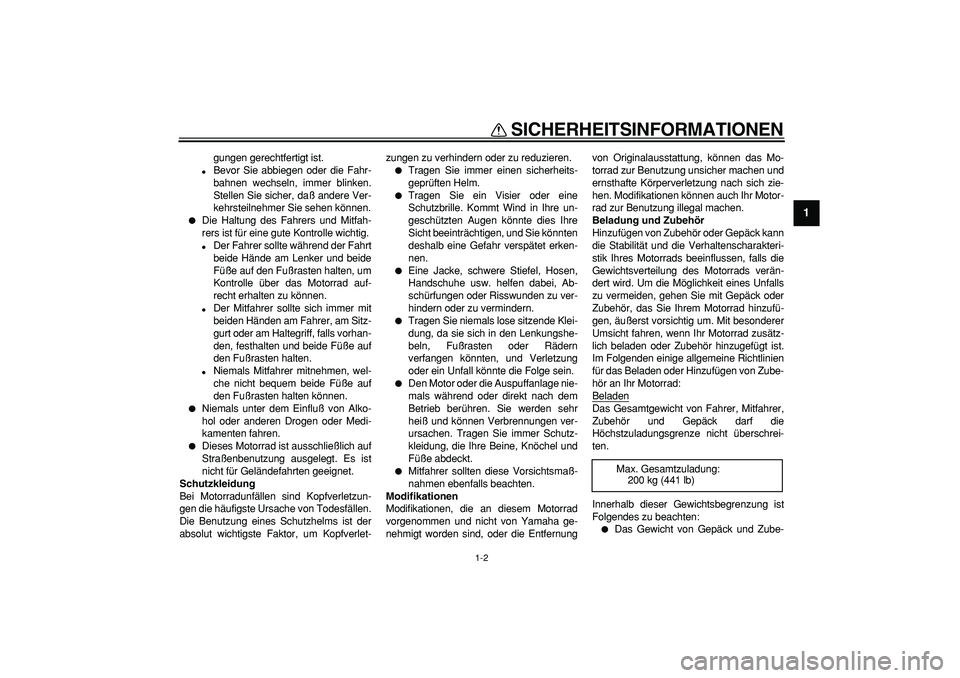

SICHERHEITSINFORMATIONEN
1-2
1
gungen gerechtfertigt ist.

Bevor Sie abbiegen oder die Fahr-
bahnen wechseln, immer blinken.
Stellen Sie sicher, daß andere Ver-
kehrsteilnehmer Sie sehen können.

Die Haltung des Fahrers und Mitfah-
rers ist für eine gute Kontrolle wichtig.

Der Fahrer sollte während der Fahrt
beide Hände am Lenker und beide
Füße auf den Fußrasten halten, um
Kontrolle über das Motorrad auf-
recht erhalten zu können.

Der Mitfahrer sollte sich immer mit
beiden Händen am Fahrer, am Sitz-
gurt oder am Haltegriff, falls vorhan-
den, festhalten und beide Füße auf
den Fußrasten halten.

Niemals Mitfahrer mitnehmen, wel-
che nicht bequem beide Füße auf
den Fußrasten halten können.

Niemals unter dem Einfluß von Alko-
hol oder anderen Drogen oder Medi-
kamenten fahren.

Dieses Motorrad ist ausschließlich auf
Straßenbenutzung ausgelegt. Es ist
nicht für Geländefahrten geeignet.
Schutzkleidung
Bei Motorradunfällen sind Kopfverletzun-
gen die häufigste Ursache von Todesfällen.
Die Benutzung eines Schutzhelms ist der
absolut wichtigste Faktor, um Kopfverlet-zungen zu verhindern oder zu reduzieren.

Tragen Sie immer einen sicherheits-
geprüften Helm.

Tragen Sie ein Visier oder eine
Schutzbrille. Kommt Wind in Ihre un-
geschützten Augen könnte dies Ihre
Sicht beeinträchtigen, und Sie könnten
deshalb eine Gefahr verspätet erken-
nen.

Eine Jacke, schwere Stiefel, Hosen,
Handschuhe usw. helfen dabei, Ab-
schürfungen oder Risswunden zu ver-
hindern oder zu vermindern.

Tragen Sie niemals lose sitzende Klei-
dung, da sie sich in den Lenkungshe-
beln, Fußrasten oder Rädern
verfangen könnten, und Verletzung
oder ein Unfall könnte die Folge sein.

Den Motor oder die Auspuffanlage nie-
mals während oder direkt nach dem
Betrieb berühren. Sie werden sehr
heiß und können Verbrennungen ver-
ursachen. Tragen Sie immer Schutz-
kleidung, die Ihre Beine, Knöchel und
Füße abdeckt.

Mitfahrer sollten diese Vorsichtsmaß-
nahmen ebenfalls beachten.
Modifikationen
Modifikationen, die an diesem Motorrad
vorgenommen und nicht von Yamaha ge-
nehmigt worden sind, oder die Entfernungvon Originalausstattung, können das Mo-
torrad zur Benutzung unsicher machen und
ernsthafte Körperverletzung nach sich zie-
hen. Modifikationen können auch Ihr Motor-
rad zur Benutzung illegal machen.
Beladung und Zubehör
Hinzufügen von Zubehör oder Gepäck kann
die Stabilität und die Verhaltenscharakteri-
stik Ihres Motorrads beeinflussen, falls die
Gewichtsverteilung des Motorrads verän-
dert wird. Um die Möglichkeit eines Unfalls
zu vermeiden, gehen Sie mit Gepäck oder
Zubehör, das Sie Ihrem Motorrad hinzufü-
gen, äußerst vorsichtig um. Mit besonderer
Umsicht fahren, wenn Ihr Motorrad zusätz-
lich beladen oder Zubehör hinzugefügt ist.
Im Folgenden einige allgemeine Richtlinien
für das Beladen oder Hinzufügen von Zube-
hör an Ihr Motorrad:
Beladen
Das Gesamtgewicht von Fahrer, Mitfahrer,
Zubehör und Gepäck darf die
Höchstzuladungsgrenze nicht überschrei-
ten.
Innerhalb dieser Gewichtsbegrenzung ist
Folgendes zu beachten:


Das Gewicht von Gepäck und Zube-Max. Gesamtzuladung:
200 kg (441 lb)

SICHERHEITSINFORMATIONEN
1-3
1
hör sollte so niedrig und nahe wie
möglich am Motorrad gehalten wer-
den. Stellen Sie sicher, daß das Ge-
wicht so gleichmäßig wie möglich auf
beiden Seiten des Motorrads verteilt
wird, um Ungleichgewicht oder Insta-
bilität auf ein Mindestmaß zu halten.

Sich verlagernde Gewichte können
ein plötzliches Ungleichgewicht schaf-
fen. Sicherstellen, daß Zubehör und
Gepäck sicher am Motorrad befestigt
ist, bevor Sie losfahren. Zubehör- und
Gepäckhalterungen häufig kontrollie-
ren.

Niemals große oder schwere Gegen-
stände am Lenker, an der Teleskopga-
bel oder an der Vorderradabdeckung
befestigen. Solche Gegenstände,
einschließlich Gepäck, wie zum Bei-
spiel Schlafsäcke, Matchbeutel oder
Zelte, können instabilen Umgang oder
langsame Lenkerreaktion bewirken.
Zubehör
Original Yamaha-Zubehörteile wurden spe-
ziell zur Verwendung an diesem Motorrad
entwickelt. Da Yamaha nicht alles andere
Zubehör, das erhältlich sein könnte, testen
kann, sind Sie selbst verantwortlich für die
richtige Auswahl, die Installation und Ver-
wendung von Zubehör, das nicht von
Yamaha hergestellt worden ist. Bei der Aus-wahl und dem Einbau von Zubehör äußer-
ste Vorsicht walten lassen.
Halten Sie sich an die folgenden Richtlinien,
sowie an die unter “Beladung” aufgeführten
Punkte, wenn Sie Zubehörteile anbringen.


Installieren Sie niemals Zubehör, oder
transportieren Sie niemals Gepäck,
das die Leistung Ihres Motorrads ein-
schränken würde. Das Zubehör vor
Benutzung sorgfältig daraufhin inspi-
zieren, daß es in keiner Weise die Bo-
denfreiheit oder den Wendekreis
einschränkt, den Federungs- oder
Lenkungsweg begrenzt, die Bedie-
nung der Kontrollvorrichtungen behin-
dert oder Lichter oder Reflektoren
verdeckt.

Zubehör, das am Lenker oder im
Bereich der Teleskopgabel ange-
bracht wird, kann Instabilität schaf-
fen aufgrund falscher
Gewichtsverteilung oder aerodyna-
mischer Veränderungen. Wird Zu-
behör am Lenker oder im Bereich
der Teleskopgabel angebracht,
muß dieses so leicht wie möglich
sein und auf ein Minimum gehalten
werden.

Sperrige oder große Zubehörteile
können die Stabilität des Motorrads
aufgrund aerodynamischer Auswir-kungen ernsthaft beeinträchtigen.
Durch Wind könnte das Motorrad
aus der Bahn gebracht oder durch
Seitenwind instabil gemacht wer-
den. Diese Zubehörteile können
auch Instabilität zur Folge haben,
wenn man an großen Fahrzeugen
vorbeifährt oder diese an einem vor-
beifahren.

Bestimmte Zubehörteile können
den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese in-
korrekte Fahrposition beschränkt
die Bewegungsfreiheit und
Kontrollfähigkeit des Fahrers; des-
halb werden solche Zubehörteile
nicht empfohlen.

Beim Anbringen elektrischer Zube-
hörteile mit großer Umsicht vorgehen.
Wird die Kapazität der elektrischen
Anlage des Motorrads durch elektri-
sche Zubehörteile überlastet, könnte
der Strom ausfallen und dadurch eine
gefährliche Situation entstehen.
Benzin und Abgase

BENZIN IST LEICHT ENTZÜNDLICH:

Beim Auftanken immer den Motor
abstellen.

Darauf achten, daß beim Auftanken
kein Benzin auf den Motor oder die
Auspuffanlage tropft.

SICHERHEITSINFORMATIONEN
1-4
1

Während des Rauchens oder in der
Nähe von Flammen niemals auftan-
ken.

Den Motor unter keinen Umständen in
geschlossenen Räumen anlassen
oder laufen lassen. Auspuffgase sind
giftig, und wenn sie eingeatmet wer-
den können sie innerhalb kürzester
Zeit zu Bewußtlosigkeit und zum Tod
führen. Lassen Sie den Motor aus-
schließlich in Bereichen mit ausrei-
chender Belüftung laufen.

Bevor Sie das Motorrad unbeaufsich-
tigt zurücklassen, immer den Motor
abstellen und den Zündschlüssel vom
Zündschloß abziehen. Beim Parken
des Motorrads folgendes beachten:

Der Motor und die Auspuffanlage
könnten heiß sein, deshalb sollten
Sie das Motorrad an einer Stelle
parken, an der Fußgänger oder Kin-
der diese heißen Stellen nicht zufäl-
lig berühren können.

Das Motorrad nicht auf ab-
schüssigem oder weichem Unter-
grund abstellen, damit es nicht
umfallen kann.

Das Motorrad nicht in der Nähe von
Zündquellen (z. B. in der Nähe ei-
nes Petroleumheizer, oder einer of-
fenen Flamme) parken, da es sonstFeuer fangen könnte.

Wird das Motorrad auf einem anderen
Fahrzeug transportiert, stellen Sie si-
cher, daß es aufrecht stehen bleiben
wird. Sollte das Motorrad sich neigen,
kann Benzin aus dem Kraftstofftank
auslaufen.

Falls Sie Benzin schlucken, eine Men-
ge an Benzindämpfen einatmen oder
Benzin in Ihre Augen gelangt, konsul-
tieren Sie unverzüglich einen Arzt.
Spritzt Benzin auf Ihre Haut oder Klei-
dung, die betroffene Stelle sofort mit
Seife und Wasser abwaschen und die
Kleidung wechseln.

2-1
1
2
3
4
5
6
7
8
9

FAHRZEUGBESCHREIBUNG
GAU10410
Linke Seitenansicht
12
3456
7 7 8 9 10 11 1212
3456

1. Federvorspannungs-Einstellschraube der Teleskopgabel
(Seite 3-15)
2. Dämpfer-Einstellschraube der Teleskopgabel (Seite 3-15)
3. Luftfiltereinsatz (Seite 6-13)
4. Kühlflüssigkeits-Ausgleichsbehälter (Seite 6-11)
5. Batterie (Seite 6-28)
6. Sicherungen (Seite 6-29)
7. Spanngurt-Halterung (Seite 3-18)8. Sitzbankschloß (Seite 3-14)
9. Einstellknopf der Federbein-Zugstufendämpfung (Seite 3-16)
10. Federvorspannungs-Einstellring des Federbeins (Seite 3-16)
11. Fußschalthebel (Seite 3-10)
12. Motoröl-Ablaßschraube A (Seite 6-9)

FAHRZEUGBESCHREIBUNG
2-2
2
3
4
5
6
7
8
9

GAU10420
Rechte Seitenansicht
1
56
7
8 9 10 11 12
23 4

1. Haltegriff
2. Bordwerkzeug (Seite 6-1)
3. Ablagefach (Seite 3-15)
4. Einstellknopf der Federbein-Druckstufendämpfung (Seite 3-16)
5. Leerlaufeinstellschraube (Seite 6-15)
6. Bremsflüssigkeits-Vorratsbehälter vorn (Seite 6-21)
7. Kühlerverschlußdeckel (Seite 6-11)
8. Motoröl-Einfüllschraubverschluß (Seite 6-9)9. Ölfiltereinsatz (Seite 6-9)
10. Motoröl-Ablaßschraube B (Seite 6-9)
11. Fußbremshebel (Seite 3-11)
12. Bremsflüssigkeits-Vorratsbehälter hinten (Seite 6-21)

FAHRZEUGBESCHREIBUNG
2-3
1
2
3
4
5
6
7
8
9

GAU10430

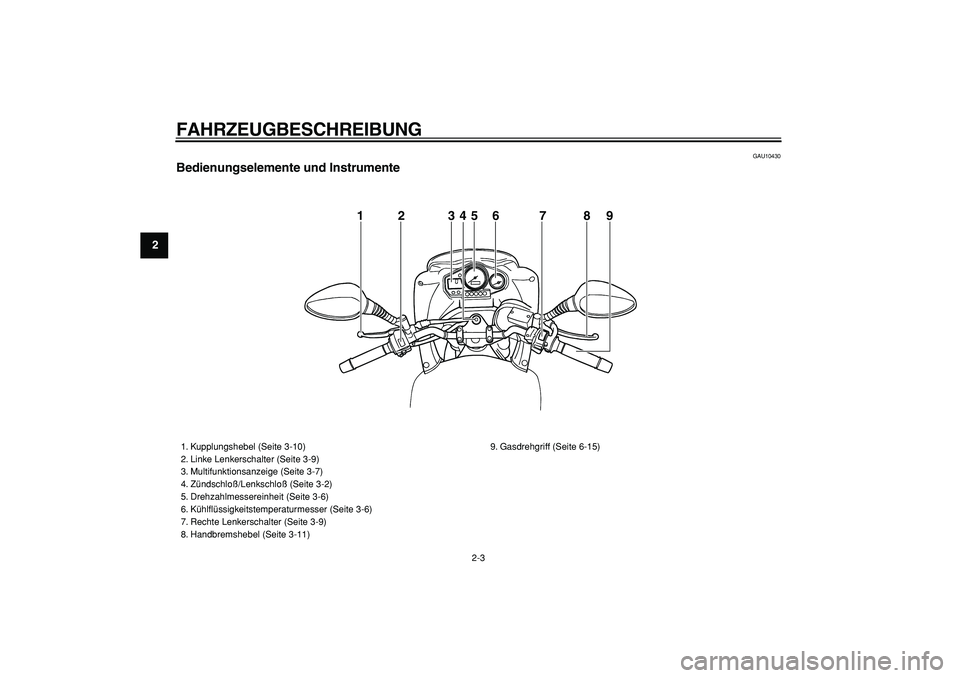

Bedienungselemente und Instrumente
1 2 345 6 7 8 9

1. Kupplungshebel (Seite 3-10)
2. Linke Lenkerschalter (Seite 3-9)
3. Multifunktionsanzeige (Seite 3-7)
4. Zündschloß/Lenkschloß (Seite 3-2)
5. Drehzahlmessereinheit (Seite 3-6)
6. Kühlflüssigkeitstemperaturmesser (Seite 3-6)
7. Rechte Lenkerschalter (Seite 3-9)
8. Handbremshebel (Seite 3-11)9. Gasdrehgriff (Seite 6-15)

3-1
2
34
5
6
7
8
9

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
GAU10972

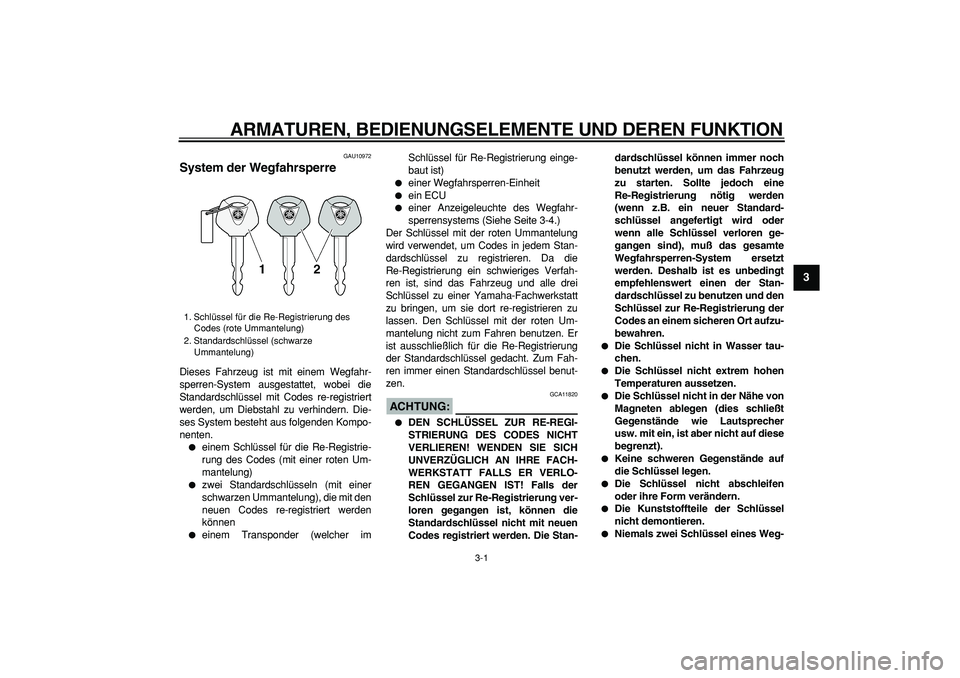

System der Wegfahrsperre
Dieses Fahrzeug ist mit einem Wegfahr-
sperren-System ausgestattet, wobei die
Standardschlüssel mit Codes re-registriert
werden, um Diebstahl zu verhindern. Die-
ses System besteht aus folgenden Kompo-
nenten.

einem Schlüssel für die Re-Registrie-
rung des Codes (mit einer roten Um-
mantelung)

zwei Standardschlüsseln (mit einer
schwarzen Ummantelung), die mit den
neuen Codes re-registriert werden
können

einem Transponder (welcher imSchlüssel für Re-Registrierung einge-
baut ist)

einer Wegfahrsperren-Einheit

ein ECU

einer Anzeigeleuchte des Wegfahr-
sperrensystems (Siehe Seite 3-4.)
Der Schlüssel mit der roten Ummantelung
wird verwendet, um Codes in jedem Stan-
dardschlüssel zu registrieren. Da die
Re-Registrierung ein schwieriges Verfah-
ren ist, sind das Fahrzeug und alle drei
Schlüssel zu einer Yamaha-Fachwerkstatt
zu bringen, um sie dort re-registrieren zu
lassen. Den Schlüssel mit der roten Um-
mantelung nicht zum Fahren benutzen. Er
ist ausschließlich für die Re-Registrierung
der Standardschlüssel gedacht. Zum Fah-
ren immer einen Standardschlüssel benut-
zen.
ACHTUNG:

GCA11820

DEN SCHLÜSSEL ZUR RE-REGI-
STRIERUNG DES CODES NICHT
VERLIEREN! WENDEN SIE SICH
UNVERZÜGLICH AN IHRE FACH-
WERKSTATT FALLS ER VERLO-
REN GEGANGEN IST! Falls der
Schlüssel zur Re-Registrierung ver-
loren gegangen ist, können die
Standardschlüssel nicht mit neuen
Codes registriert werden. Die Stan-dardschlüssel können immer noch
benutzt werden, um das Fahrzeug
zu starten. Sollte jedoch eine
Re-Registrierung nötig werden
(wenn z.B. ein neuer Standard-
schlüssel angefertigt wird oder
wenn alle Schlüssel verloren ge-
gangen sind), muß das gesamte
Wegfahrsperren-System ersetzt
werden. Deshalb ist es unbedingt
empfehlenswert einen der Stan-
dardschlüssel zu benutzen und den
Schlüssel zur Re-Registrierung der
Codes an einem sicheren Ort aufzu-
bewahren.

Die Schlüssel nicht in Wasser tau-
chen.

Die Schlüssel nicht extrem hohen
Temperaturen aussetzen.

Die Schlüssel nicht in der Nähe von
Magneten ablegen (dies schließt
Gegenstände wie Lautsprecher
usw. mit ein, ist aber nicht auf diese
begrenzt).

Keine schweren Gegenstände auf
die Schlüssel legen.

Die Schlüssel nicht abschleifen
oder ihre Form verändern.

Die Kunststoffteile der Schlüssel
nicht demontieren.

Niemals zwei Schlüssel eines Weg-
1. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
2. Standardschlüssel (schwarze
Ummantelung)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
1
2
3
4
5
6
7
8
9

fahrsperren-Systems am selben
Schlüsselring anbringen.

Die Standardschlüssel, sowie
Schlüssel eines jeden anderen
Wegfahrsperren-Systems, vom
Schlüssel zur Re-Registrierung des
Codes für dieses Fahrzeug fern hal-
ten.

Schlüssel anderer Wegfahrsper-
ren-Systeme vom Zündschloß fern-
halten, da diese Signalstörungen
verursachen können.
GAU10471
Zünd-/Lenkschloß
Das Zünd-/Lenkschloß verriegelt und ent-
riegelt den Lenker und schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus.
HINWEIS:

Es ist sicherzustellen, daß für den normalen
Fahrbetrieb der Standardschlüssel
(schwarze Ummantelung) verwendet wird.
Damit der Schlüssel für die Re-Registrie-
rung des Codes (rote Ummantelung) nicht
verloren geht, ist er an einem sicheren Ort
aufzubewahren und nur zur Re-Registrie-
rung des Codes zu verwenden.
GAU10570
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,Rücklicht und Standlicht gehen an, und der
Motor kann angelassen werden. Der
Schlüssel läßt sich in dieser Position nicht
abziehen.
HINWEIS:

Der Scheinwerfer leuchtet automatisch auf,
wenn der Motor angelassen wird und bleibt
an, bis der Schlüssel auf “OFF” gedreht
wird.
GAU10660
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel läßt sich in dieser Positi-
on abziehen.
GAU10690
SCHLOSS
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel läßt sich in dieser Position abzie-
hen.
OFF ON
LOCK
P
