ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
2
34
5
6
7
8
9

GAU26822
Handbremshebel
Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
Der Bremshebel ist mit einem Einstellrad für
die Position ausgestattet. Um den Abstand
zwischen dem Bremshebel und dem Len-
kergriff einzustellen, das Einstellrad drehen,
während Sie den Hebel vom Lenkergriff
weggedrückt halten. Die geeignete Einstel-
lung auf dem Einstellrad muß mit der
“”-Markierung auf dem Handbremshebel
fluchten.
GAU12941
Fußbremshebel
Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU26792
ABS (für ABS-Modelle)
Das Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen ge-
trennten Regelkreis für Vorder- und Hinter-
radbremse auf. Das elektronische
ABS-Steuergerät ist mit zwei Mikroprozes-
soren bestückt. Sollte die Automatik ausset-
zen, reagieren die Bremsen völlig normal
auf eine Betätigung der Bremshebel.
WARNUNG

GWA10090

Das ABS vermag nur lange Brems-
wege zu verkürzen.

Je nach Fahrbahnzustand kann
sich der Bremsweg unter Einsatz
des ABS sogar verlängern. Deshalb
stets einen der Fahrgeschwindig-
keit entsprechend ausreichenden
Sicherheitsabstand wahren.
HINWEIS:


Die Bremsen werden mit dem aktivier-
ten Antiblockiersystem (ABS) in der
üblichen Weise betätigt. An den
Bremshebeln könnte ein Pulsieren
wahrgenommen werden, was unter
diesen Umständen normal ist.

Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren an den Bremshebeln bei aktivier-
1. Handbremshebel
2. Einstellrad der Handbremshebelposition
3. “” Markierung
4. Abstand zwischen Handbremshebel und
Lenkergriff
1 2
4
3

1. Fußbremshebel
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
1
2
3
4
5
6
7
8
9

tem System vom Benutzer gespürt
werden kann. Es wird jedoch Spezial-
werkzeug dafür benötigt. Deshalb
wenden Sie sich bitte an Ihre
Yamaha-Fachwerkstatt, wenn Sie die-
sen Test durchführen.
GAU13090

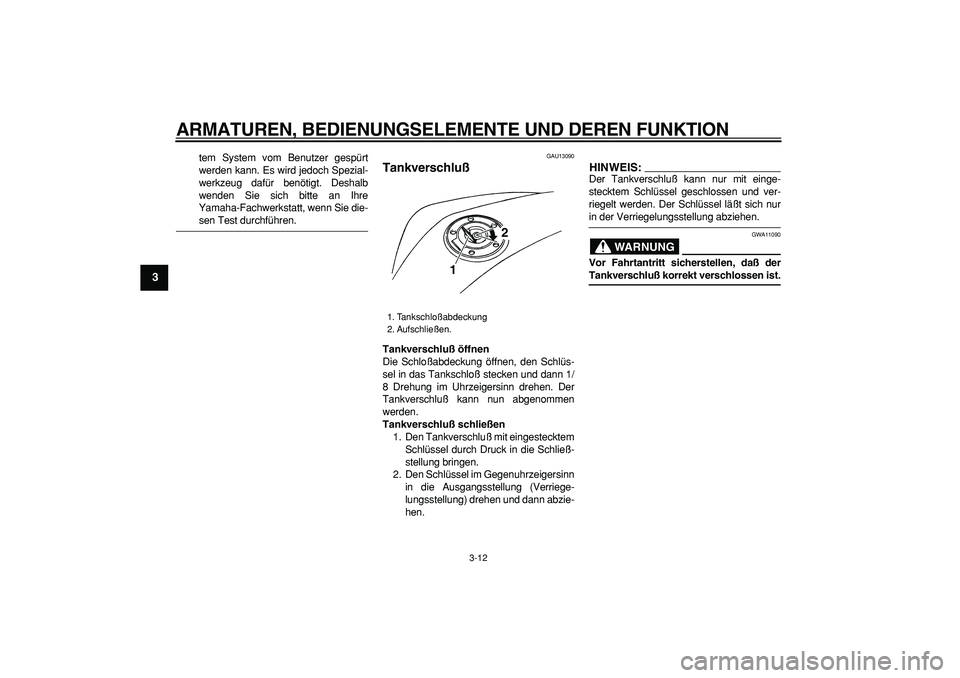

Tankverschluß
Tankverschluß öffnen
Die Schloßabdeckung öffnen, den Schlüs-
sel in das Tankschloß stecken und dann 1/
8 Drehung im Uhrzeigersinn drehen. Der
Tankverschluß kann nun abgenommen
werden.
Tankverschluß schließen
1. Den Tankverschluß mit eingestecktem
Schlüssel durch Druck in die Schließ-
stellung bringen.
2. Den Schlüssel im Gegenuhrzeigersinn
in die Ausgangsstellung (Verriege-
lungsstellung) drehen und dann abzie-
hen.
HINWEIS:

Der Tankverschluß kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel läßt sich nur
in der Verriegelungsstellung abziehen.
WARNUNG

GWA11090
Vor Fahrtantritt sicherstellen, daß der
Tankverschluß korrekt verschlossen ist.
1. Tankschloßabdeckung
2. Aufschließen.
1
2

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
2
34
5
6
7
8
9

GAU13210
Kraftstoff
Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur Un-
terkante des Einfüllstutzens auffüllen.
WARNUNG

GWA10880

Den Tank niemals überfüllen, ande-
renfalls kann durch
Wärmeausdehnung Kraftstoff am
Tankverschluß austreten.

Unter keinen Umständen Kraftstoff
auf den heißen Motor verschütten.
ACHTUNG:

GCA10070
Kraftstoff greift Lack und Kunststoff an.Deshalb verschütteten Kraftstoff sofort
mit einem sauberen, trockenen, weichen
Lappen abwischen.
GAU13320
ACHTUNG:

GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-
ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 91 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftmarke oder tanken Sie
Super bleifrei. Die Verwendung von bleifrei-
em Benzin verlängert die Lebensdauer der
Zündkerze(n) und reduziert die Wartungs-
kosten.
GAU13410
Kraftstofftank-
Belüftungsschlauch
Vor dem Betrieb folgende Kontrolle vorneh-
men:

Den Schlauchanschluß prüfen.

Den Kraftstofftank-Belüftungs-
schlauch auf Risse und Schäden prü-
fen, ggf. erneuern.

Sicherstellen, daß das Schlauchende
nicht verstopft ist; ggf. den Schlauch
reinigen.
1. Kraftstofftank-Einfüllrohr
2. Kraftstoffstand
1 2

Empfohlener Kraftstoff:
AUSSCHLIESSLICH BLEIFREI-
ES NORMALBENZIN
Fassungsvermögung des Kraftstoff-
tanks:
20.0 L (5.28 US gal) (4.40 Imp.gal)
Kraftstoffreserve:
3.5 L (0.92 US gal) (0.77 Imp.gal)
1. Kraftstofftank-Belüftungsschlauch
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
1
2
3
4
5
6
7
8
9

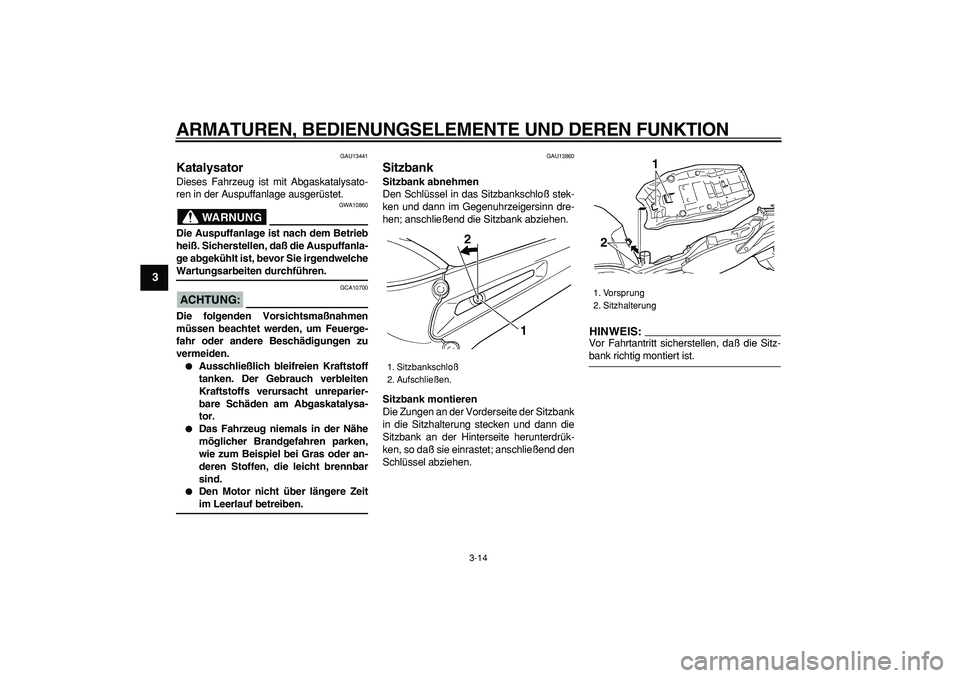

GAU13441
Katalysator
Dieses Fahrzeug ist mit Abgaskatalysato-
ren in der Auspuffanlage ausgerüstet.
WARNUNG

GWA10860
Die Auspuffanlage ist nach dem Betrieb
heiß. Sicherstellen, daß die Auspuffanla-
ge abgekühlt ist, bevor Sie irgendwelche
Wartungsarbeiten durchführen.
ACHTUNG:

GCA10700
Die folgenden Vorsichtsmaßnahmen
müssen beachtet werden, um Feuerge-
fahr oder andere Beschädigungen zu
vermeiden.

Ausschließlich bleifreien Kraftstoff
tanken. Der Gebrauch verbleiten
Kraftstoffs verursacht unreparier-
bare Schäden am Abgaskatalysa-
tor.

Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel bei Gras oder an-
deren Stoffen, die leicht brennbar
sind.

Den Motor nicht über längere Zeit
im Leerlauf betreiben.
GAU13860
Sitzbank
Sitzbank abnehmen
Den Schlüssel in das Sitzbankschloß stek-
ken und dann im Gegenuhrzeigersinn dre-
hen; anschließend die Sitzbank abziehen.
Sitzbank montieren
Die Zungen an der Vorderseite der Sitzbank
in die Sitzhalterung stecken und dann die
Sitzbank an der Hinterseite herunterdrük-
ken, so daß sie einrastet; anschließend den
Schlüssel abziehen.
HINWEIS:

Vor Fahrtantritt sicherstellen, daß die Sitz-
bank richtig montiert ist.
1. Sitzbankschloß
2. Aufschließen.
1
2

1. Vorsprung
2. Sitzhalterung
1
2

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
2
34
5
6
7
8
9

GAU14411
Ablagefach
In diesem Ablagefach kann ein wahlweise
erhältliches Original-Bügelschloß von
Yamaha untergebracht werden. (Andere
Schlösser könnten nicht hineinpassen.)
Wird ein Bügelschloß im Ablagefach unter-
gebracht, muß es mit den Gurten gesichert
werden. Damit die Befestigungsgummis
nicht verlorengehen, sollten diese auch
dann festgeschnallt werden, wenn sich kein
Schloß im Ablagefach befindet.
Die Betriebsanleitung und andere Doku-
mente zum Schutz vor Feuchtigkeit in ei-
nem Plastikbeutel im Ablagefach
aufbewahren. Bei der Fahrzeugreinigung
darauf achten, daß kein Wasser in das Ab-
lagefach hineingerät.
GAU14781
Teleskopgabel einstellen
Die Teleskopgabel ist mit Schrauben zur
Einstellung von Federvorspannung und
Dämpfungskraft ausgerüstet.
WARNUNG

GWA10180
Beide Gabelholme stets gleichmäßig
einstellen. Eine ungleichmäßige Einstel-
lung beeinträchtigt Fahrverhalten und
Stabilität.
Federvorspannung
Zum Erhöhen der Federvorspannung (Fe-
derung härter) die Einstellschrauben an bei-
den Gabelholmen in Richtung (a) drehen.
Zum Verringern der Federvorspannung
(Federung weicher) beide Einstellschrau-
ben in Richtung (b) drehen.
HINWEIS:

Die jeweilige Rille am Einstellmechanismus
muß mit der Oberkante der Gabel-Abdeck-
schraube fluchten.
1. Bügelschloß-Stange (Sonderzubehör)
2. Spanngurt-Halterung
1
2

1. Einstellschraube der Federvorspannung
1
(a)(b)

1. Standardeinstellung
2. Gegenwärtige Einstellung
3. Gabel-Abdeckschraube
Einstellen der Federvorspannung:
Minimum (weich):
8
Normal:
7
Maximum (hart):
1
2
31
7654321
8

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
1
2
3
4
5
6
7
8
9

Dämpfungskraft
1. Die Einstellschraube eines jeden Ga-
belholms in Richtung (a) drehen, bis
die Schraube fast eine 1/2 Drehung
macht, ohne zu klicken.
2. Damit fortfahren, die Einstellschraube
in Richtung (a) zu drehen bis sie klickt.
Dies ist die Minimal-Einstellung.
3. Um die Dämpfungskraft zu erhöhen,
drehen Sie die Einstellschraube weiter
in Richtung (a). Der dritte Klick nach
der Minimal-Einstellung ist die Maxi-
mal-Einstellung. Wird die Einstell-
schraube weiter in Richtung (a)
gedreht, wird sie eine halbe Umdre-
hung brauchen, bevor sie wieder zur
Minimal-Einstellung zurückkehrt.
HINWEIS:

Vergewissern Sie sich, daß die Einstell-
schraube auf eine der vier Einstellungen
eingestellt wurde.
GAU15030
Federbein einstellen
Dieses Federbein ist mit einem Einstellring
für die Federvorspannung und Einstell-
knöpfen für die Zug- und Druckstufendämp-
fung ausgerüstet.
ACHTUNG:

GCA10100
Den Einstellmechanismus unter keinen
Umständen über die Minimal- oder Maxi-
maleinstellung hinaus verdrehen.
Federvorspannung
Zum Erhöhen der Federvorspannung (Fe-
derung härter) den Federvorspannring in
Richtung (a) drehen. Zum Verringern der
Federvorspannung (Federung weicher)
1. Dämpfer-Einstellschraube
(a) 1
1
2
3 4

Dämpfungseinstellung:
Minimum (weich):
1
Normal:
2
Maximum (hart):
4
1. Einstellring der Federvorspannung
2. Spezialschlüssel
3. Positionsanzeiger
(a) (b)3
1
2
1 2 3 4 5 6 7 8 9

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
2
34
5
6
7
8
9

den Federvorspannring in Richtung (b) dre-
hen.

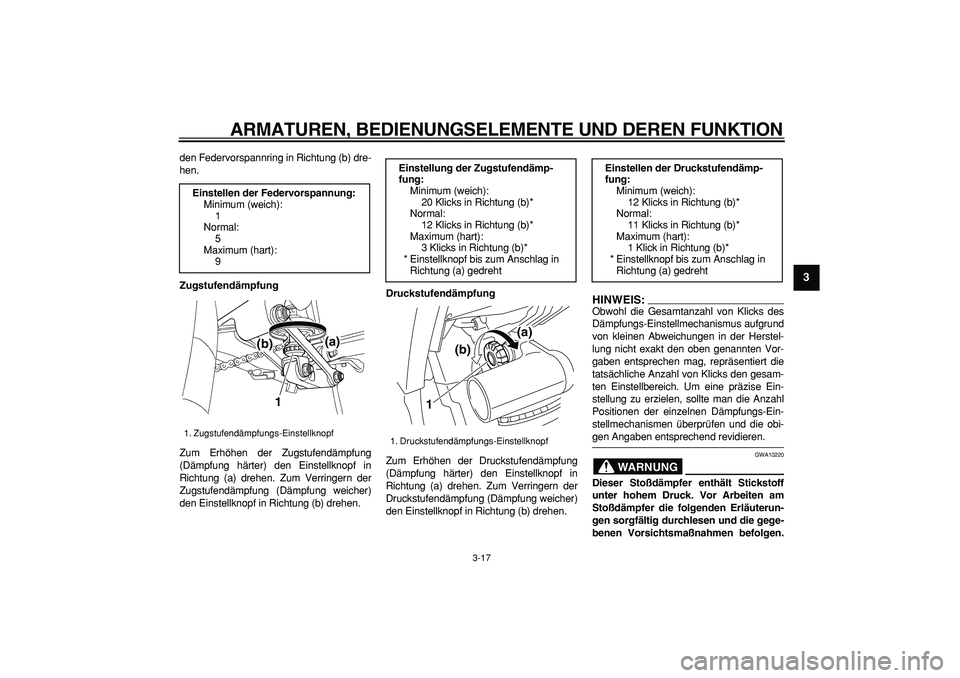

Zugstufendämpfung
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) den Einstellknopf in
Richtung (a) drehen. Zum Verringern der
Zugstufendämpfung (Dämpfung weicher)
den Einstellknopf in Richtung (b) drehen.
Druckstufendämpfung
Zum Erhöhen der Druckstufendämpfung
(Dämpfung härter) den Einstellknopf in
Richtung (a) drehen. Zum Verringern der
Druckstufendämpfung (Dämpfung weicher)
den Einstellknopf in Richtung (b) drehen.
HINWEIS:

Obwohl die Gesamtanzahl von Klicks des
Dämpfungs-Einstellmechanismus aufgrund
von kleinen Abweichungen in der Herstel-
lung nicht exakt den oben genannten Vor-
gaben entsprechen mag, repräsentiert die
tatsächliche Anzahl von Klicks den gesam-
ten Einstellbereich. Um eine präzise Ein-
stellung zu erzielen, sollte man die Anzahl
Positionen der einzelnen Dämpfungs-Ein-
stellmechanismen überprüfen und die obi-
gen Angaben entsprechend revidieren.
WARNUNG

GWA10220
Dieser Stoßdämpfer enthält Stickstoff
unter hohem Druck. Vor Arbeiten am
Stoßdämpfer die folgenden Erläuterun-
gen sorgfältig durchlesen und die gege-
benen Vorsichtsmaßnahmen befolgen. Einstellen der Federvorspannung:
Minimum (weich):
1
Normal:
5
Maximum (hart):
9
1. Zugstufendämpfungs-Einstellknopf
1
(a)
(b)

Einstellung der Zugstufendämp-
fung:
Minimum (weich):
20 Klicks in Richtung (b)*
Normal:
12 Klicks in Richtung (b)*
Maximum (hart):
3 Klicks in Richtung (b)*
* Einstellknopf bis zum Anschlag in
Richtung (a) gedreht
1. Druckstufendämpfungs-Einstellknopf
1
(a)
(b)

Einstellen der Druckstufendämp-
fung:
Minimum (weich):
12 Klicks in Richtung (b)*
Normal:
11 Klicks in Richtung (b)*
Maximum (hart):
1 Klick in Richtung (b)*
* Einstellknopf bis zum Anschlag in
Richtung (a) gedreht

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-18
1
2
3
4
5
6
7
8
9

Der Hersteller übernimmt keinerlei Haf-
tung für Unfälle, Verletzungen oder
Schäden, die auf eine unsachgemäße
Behandlung zurückzuführen sind.

Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.

Den Stoßdämpfer vor Hitze und of-
fenen Flammen schützen. Der hitze-
bedingte Druckanstieg kann eine
Explosion des Stoßdämpfers bewir-
ken.

Den Gaszylinder vor Verformung
und Beschädigung schützen. Ein
deformierter Gaszylinder vermin-
dert die Dämpfwirkung.

Arbeiten am Stoßdämpfer sollten
ausschließlich von einer
Yamaha-Fachwerkstatt ausgeführt
werden.
GAU15140
Spanngurt-Halterungen
Unterhalb des Beifahrersitzes befinden sich
vier (davon zwei herausklappbare) Spann-
gurt-Halterungen zur Gepäck-Befestigung.
GAU15300
Seitenständer
Der Seitenständer befindet sich auf linken
Seite des Rahmens. Den Seitenständer mit
dem Fuß hoch- oder herunterklappen, wäh-
rend Sie das Fahrzeug in aufrechter Stel-
lung halten.
HINWEIS:

Der Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlaß-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Zur
Erklärung des Zündungsunterbrechungs-
und Anlaßsperrschalter-Systems, siehe
weiter unten im Text.)
WARNUNG

GWA10240
Niemals mit ausgeklapptem Seitenstän-
der fahren. Auch nicht, wenn der Seiten-
ständer sich nicht richtig hochklappen
läßt oder nicht in hochgeklappter Positi-
on bleibt. Ein nicht völlig hochgeklapp-
ter Seitenständer kann den Fahrer durch
Bodenberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
1. Spanngurt-Halterung
1(×4)
