PFLEGE UND STILLEGUNG DES MOTORRADS
7-4
2
3
4
5
6
78
9

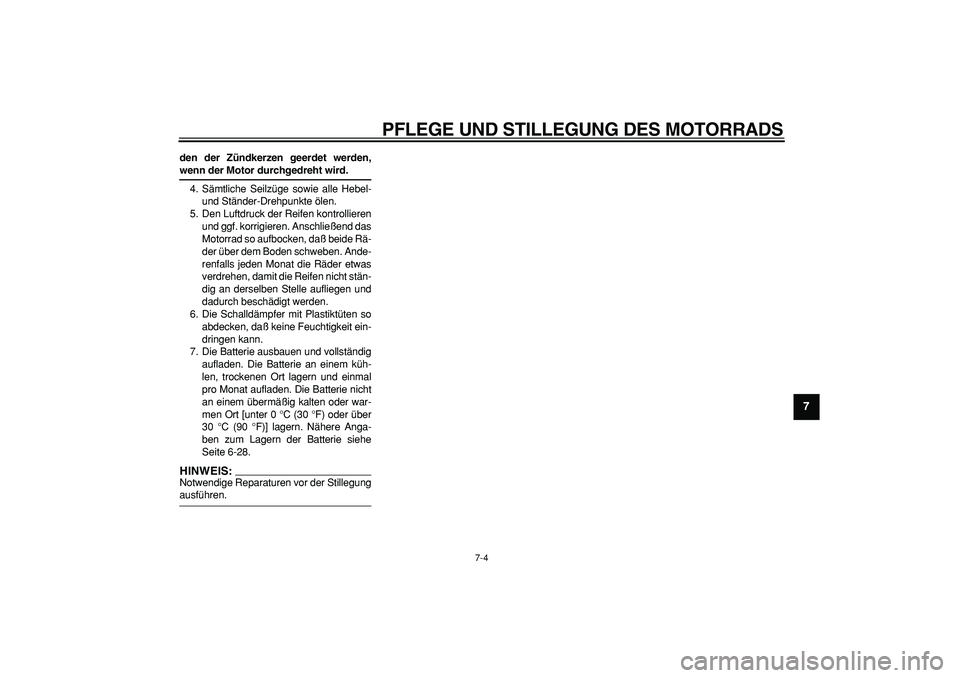

den der Zündkerzen geerdet werden,
wenn der Motor durchgedreht wird.
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend das
Motorrad so aufbocken, daß beide Rä-
der über dem Boden schweben. Ande-
renfalls jeden Monat die Räder etwas
verdrehen, damit die Reifen nicht stän-
dig an derselben Stelle aufliegen und
dadurch beschädigt werden.
6. Die Schalldämpfer mit Plastiktüten so
abdecken, daß keine Feuchtigkeit ein-
dringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 6-28.
HINWEIS:

Notwendige Reparaturen vor der Stillegung
ausführen.

8-1
1
2
3
4
5
6
7
8
9

TECHNISCHE DATEN
GAU26339
Abmessungen:
Gesamtlänge:
2180 mm (85.8 in)
Gesamtbreite:
800 mm (31.5 in)
Gesamthöhe:
1290 mm (50.8 in)
Sitzhöhe:
825 mm (32.5 in)
Radstand:
1485 mm (58.5 in)
Bodenfreiheit:
160 mm (6.30 in)
Mindest-Wendekreis:
2900 mm (114.2 in)
Gewicht:
Mit Öl und Kraftstoff:
224.0 kg (494 lb)
Motor:
Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
2-Zylinder-Reihe, nach vorn geneigt
Hubraum:
897.0 cm
3

(54.73 cu.in)
Bohrung
×
Hub:
92.0
×
67.5 mm (3.62
×
2.66 in)
Verdichtungsverhältnis:
10.40 :1
Startsystem:
Elektrostarter
Schmiersystem:
Trockensumpfschmierung

Motoröl:
Sorte (Viskosität):
SAE10W30 oder SAE10W40 oder
SAE15W40 oder SAE20W40 oder
SAE20W50
Empfohlene Motorölqualität:
API Service, Sorte SE, SF, SG oder höher
Motoröl-Füllmenge:
Ohne Wechsel des Ölfiltereinsatzes:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Mit Wechsel des Ölfilterensatzes:
3.90 L (4.12 US qt) (3.43 Imp.qt)
Kühlsystem:
Fassungsvermögen des Kühlflüssigkeits-Aus-
gleichsbehälters (bis zur Maximalstand-Mar-
kierung):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Fassungsvermögen des Kühlers (einschließ-
lich aller Kanäle):
1.70 L (1.80 US qt) (1.50 Imp.qt)
Luftfilter:
Luftfiltereinsatz:
ölbeschichteter Papierfiltereinsatz
Kraftstoff:
Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
20.0 L (5.28 US gal) (4.40 Imp.gal)
Davon Reserve:
3.5 L (0.92 US gal) (0.77 Imp.gal)
Kraftstoffeinspritzung:
Hersteller:
DENSO
Modell:
195500-3830/2
Zündkerze(n):
Hersteller/Modell:
NGK/DPR8EA-9
Hersteller/Modell:
DENSO/X24EPR-U9
Zündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)
Kupplung:
Kupplungsbauart:
Mehrscheiben-Ölbadkupplung
Kraftübertragung:
Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
67/39 (1.718)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
42/16 (2.625)
Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40

TECHNISCHE DATEN
8-2
2
3
4
5
6
7
89

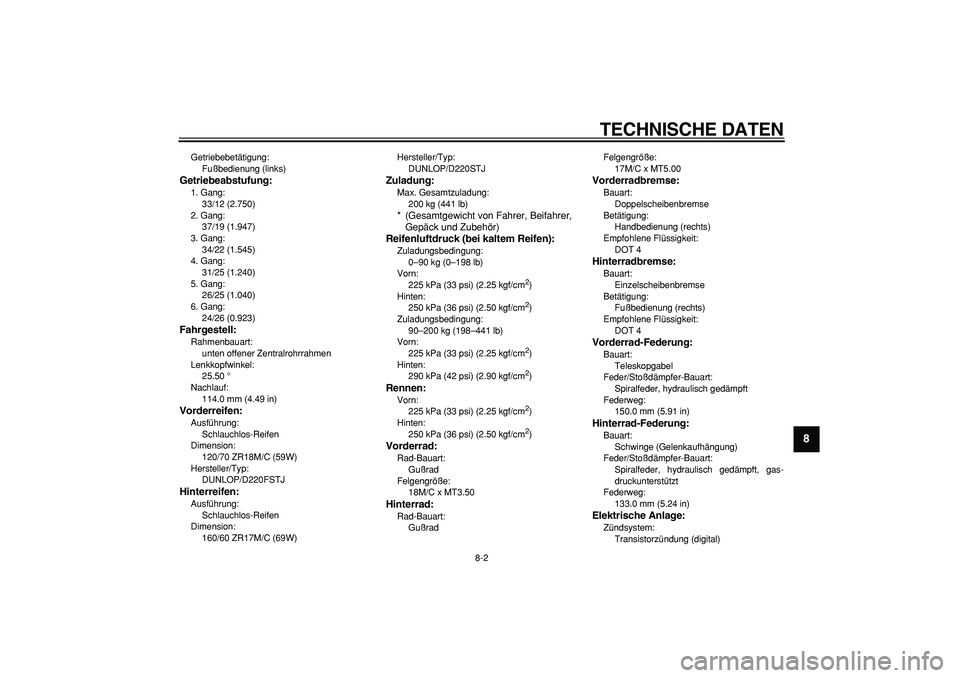

Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
33/12 (2.750)
2. Gang:
37/19 (1.947)
3. Gang:
34/22 (1.545)
4. Gang:
31/25 (1.240)
5. Gang:
26/25 (1.040)
6. Gang:
24/26 (0.923)
Fahrgestell:
Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
25.50 °
Nachlauf:
114.0 mm (4.49 in)
Vorderreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR18M/C (59W)
Hersteller/Typ:
DUNLOP/D220FSTJ
Hinterreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
160/60 ZR17M/C (69W)Hersteller/Typ:
DUNLOP/D220STJ
Zuladung:
Max. Gesamtzuladung:
200 kg (441 lb)
* (Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)

Reifenluftdruck (bei kaltem Reifen):
Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Zuladungsbedingung:
90–200 kg (198–441 lb)
Vorn:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm
2

)
Rennen:
Vorn:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Vorderrad:
Rad-Bauart:
Gußrad
Felgengröße:
18M/C x MT3.50
Hinterrad:
Rad-Bauart:
GußradFelgengröße:
17M/C x MT5.00
Vorderradbremse:
Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:
Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:
Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
150.0 mm (5.91 in)
Hinterrad-Federung:
Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft, gas-
druckunterstützt
Federweg:
133.0 mm (5.24 in)
Elektrische Anlage:
Zündsystem:
Transistorzündung (digital)

TECHNISCHE DATEN
8-3
1
2
3
4
5
6
7
8
9

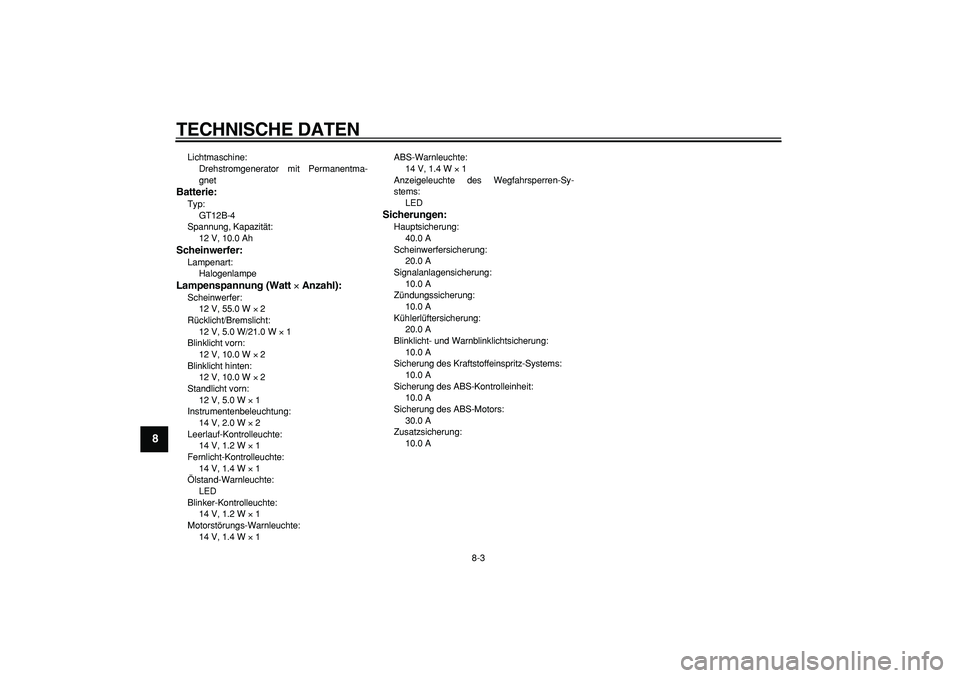

Lichtmaschine:
Drehstromgenerator mit Permanentma-
gnet
Batterie:
Typ:
GT12B-4
Spannung, Kapazität:
12 V, 10.0 Ah
Scheinwerfer:
Lampenart:
Halogenlampe
Lampenspannung (Watt
×
Anzahl):
Scheinwerfer:
12 V, 55.0 W
×
2
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W
×
1
Blinklicht vorn:
12 V, 10.0 W
×
2
Blinklicht hinten:
12 V, 10.0 W
×
2
Standlicht vorn:
12 V, 5.0 W
×
1
Instrumentenbeleuchtung:
14 V, 2.0 W
×
2
Leerlauf-Kontrolleuchte:
14 V, 1.2 W
×
1
Fernlicht-Kontrolleuchte:
14 V, 1.4 W
×
1
Ölstand-Warnleuchte:
LED
Blinker-Kontrolleuchte:
14 V, 1.2 W
×
1
Motorstörungs-Warnleuchte:
14 V, 1.4 W
×
1ABS-Warnleuchte:
14 V, 1.4 W
×
1
Anzeigeleuchte des Wegfahrsperren-Sy-
stems:
LED

Sicherungen:
Hauptsicherung:
40.0 A
Scheinwerfersicherung:
20.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
10.0 A
Kühlerlüftersicherung:
20.0 A
Blinklicht- und Warnblinklichtsicherung:
10.0 A
Sicherung des Kraftstoffeinspritz-Systems:
10.0 A
Sicherung des ABS-Kontrolleinheit:
10.0 A
Sicherung des ABS-Motors:
30.0 A
Zusatzsicherung:
10.0 A

9-1
2
3
4
5
6
7
8
9

KUNDENINFORMATION
GAU26351

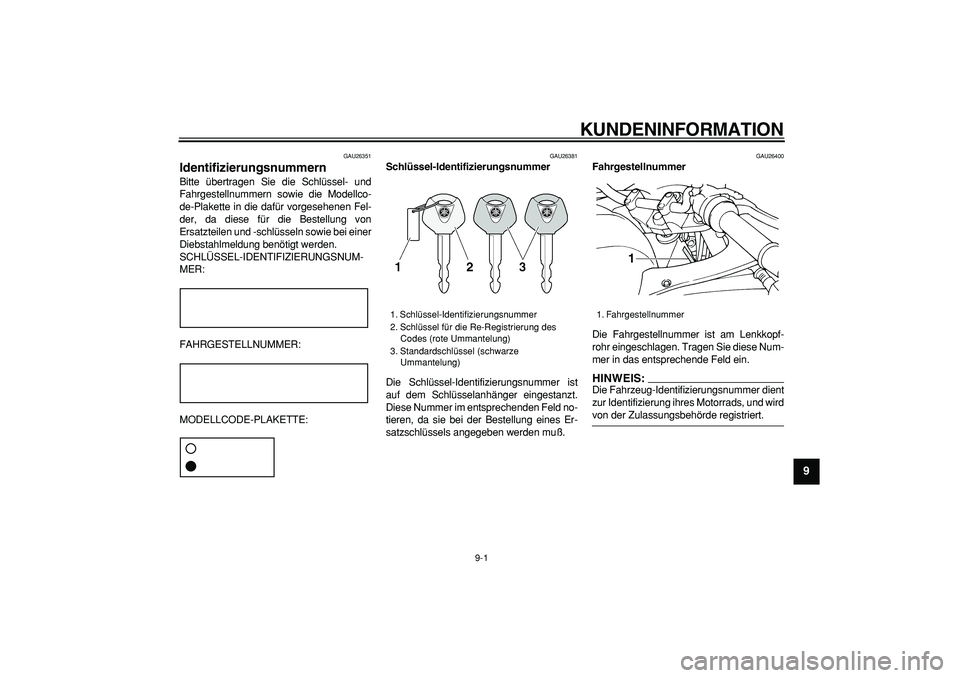

Identifizierungsnummern
Bitte übertragen Sie die Schlüssel- und
Fahrgestellnummern sowie die Modellco-
de-Plakette in die dafür vorgesehenen Fel-
der, da diese für die Bestellung von
Ersatzteilen und -schlüsseln sowie bei einer
Diebstahlmeldung benötigt werden.
SCHLÜSSEL-IDENTIFIZIERUNGSNUM-
MER:
FAHRGESTELLNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muß.
GAU26400
Fahrgestellnummer
Die Fahrgestellnummer ist am Lenkkopf-
rohr eingeschlagen. Tragen Sie diese Num-
mer in das entsprechende Feld ein.
HINWEIS:

Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
3. Standardschlüssel (schwarze
Ummantelung)
1. Fahrgestellnummer
1

KUNDENINFORMATION
9-2
1
2
3
4
5
6
7
8
9

GAU26540

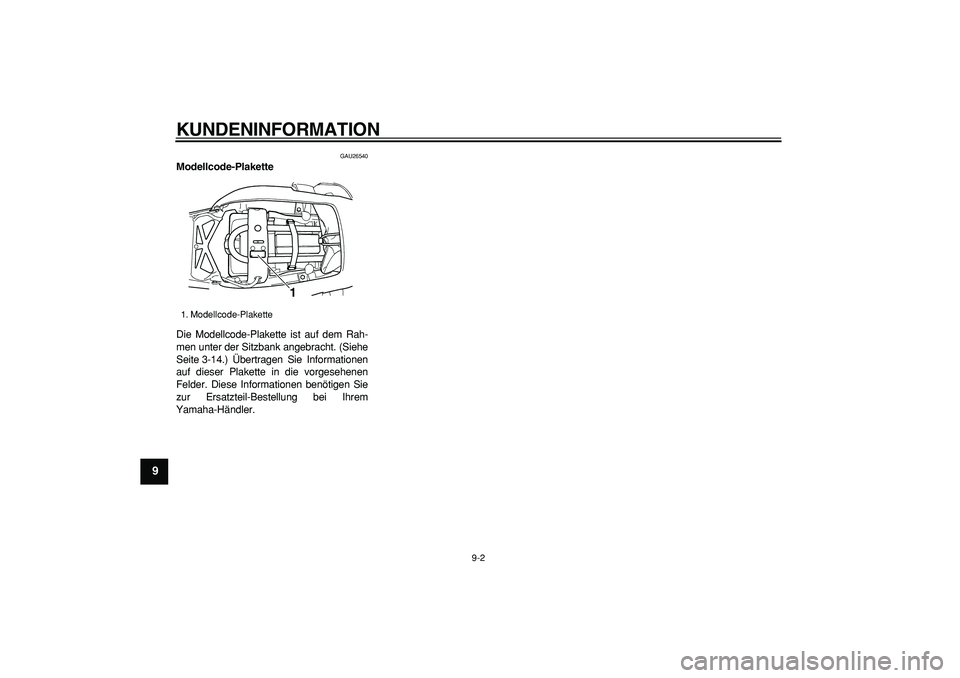

Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-14.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Modellcode-Plakette
1

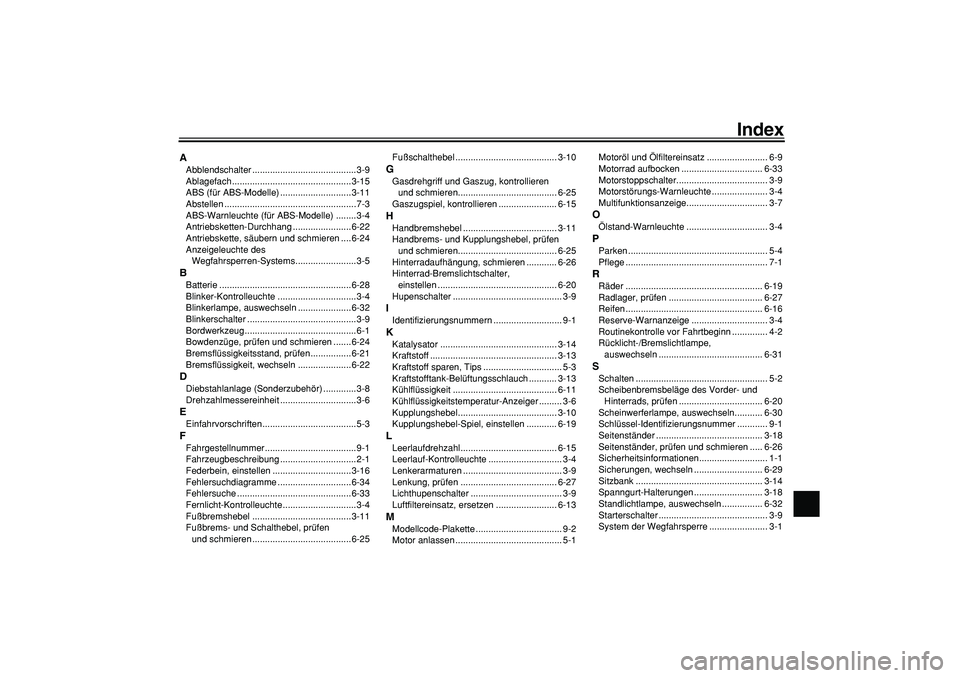

Index
A
Abblendschalter .........................................3-9
Ablagefach...............................................3-15
ABS (für ABS-Modelle) ............................3-11
Abstellen ....................................................7-3
ABS-Warnleuchte (für ABS-Modelle) ........3-4
Antriebsketten-Durchhang .......................6-22
Antriebskette, säubern und schmieren ....6-24
Anzeigeleuchte des
Wegfahrsperren-Systems........................3-5
B
Batterie ....................................................6-28
Blinker-Kontrolleuchte ...............................3-4
Blinkerlampe, auswechseln .....................6-32
Blinkerschalter ...........................................3-9
Bordwerkzeug ............................................6-1
Bowdenzüge, prüfen und schmieren .......6-24
Bremsflüssigkeitsstand, prüfen ................6-21
Bremsflüssigkeit, wechseln .....................6-22
D
Diebstahlanlage (Sonderzubehör) .............3-8
Drehzahlmessereinheit ..............................3-6
E
Einfahrvorschriften .....................................5-3
F
Fahrgestellnummer ....................................9-1
Fahrzeugbeschreibung ..............................2-1
Federbein, einstellen ...............................3-16
Fehlersuchdiagramme .............................6-34
Fehlersuche .............................................6-33
Fernlicht-Kontrolleuchte .............................3-4
Fußbremshebel .......................................3-11
Fußbrems- und Schalthebel, prüfen
und schmieren .......................................6-25Fußschalthebel ........................................ 3-10
G
Gasdrehgriff und Gaszug, kontrollieren
und schmieren....................................... 6-25
Gaszugspiel, kontrollieren ....................... 6-15
H
Handbremshebel ..................................... 3-11
Handbrems- und Kupplungshebel, prüfen
und schmieren....................................... 6-25
Hinterradaufhängung, schmieren ............ 6-26
Hinterrad-Bremslichtschalter,
einstellen ............................................... 6-20
Hupenschalter ........................................... 3-9
I
Identifizierungsnummern ........................... 9-1
K
Katalysator .............................................. 3-14
Kraftstoff .................................................. 3-13
Kraftstoff sparen, Tips ............................... 5-3
Kraftstofftank-Belüftungsschlauch ........... 3-13
Kühlflüssigkeit ......................................... 6-11
Kühlflüssigkeitstemperatur-Anzeiger ......... 3-6
Kupplungshebel....................................... 3-10
Kupplungshebel-Spiel, einstellen ............ 6-19
L
Leerlaufdrehzahl...................................... 6-15
Leerlauf-Kontrolleuchte ............................. 3-4
Lenkerarmaturen ....................................... 3-9
Lenkung, prüfen ...................................... 6-27
Lichthupenschalter .................................... 3-9
Luftfiltereinsatz, ersetzen ........................ 6-13
M
Modellcode-Plakette .................................. 9-2
Motor anlassen .......................................... 5-1Motoröl und Ölfiltereinsatz ........................ 6-9
Motorrad aufbocken ................................ 6-33
Motorstoppschalter.................................... 3-9
Motorstörungs-Warnleuchte ...................... 3-4
Multifunktionsanzeige................................ 3-7
O
Ölstand-Warnleuchte ................................ 3-4
P
Parken ....................................................... 5-4
Pflege ........................................................ 7-1
R
Räder ...................................................... 6-19
Radlager, prüfen ..................................... 6-27
Reifen ...................................................... 6-16
Reserve-Warnanzeige .............................. 3-4
Routinekontrolle vor Fahrtbeginn .............. 4-2
Rücklicht-/Bremslichtlampe,
auswechseln ......................................... 6-31
S
Schalten .................................................... 5-2
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ................................. 6-20
Scheinwerferlampe, auswechseln........... 6-30
Schlüssel-Identifizierungsnummer ............ 9-1
Seitenständer .......................................... 3-18
Seitenständer, prüfen und schmieren ..... 6-26
Sicherheitsinformationen........................... 1-1
Sicherungen, wechseln ........................... 6-29
Sitzbank .................................................. 3-14
Spanngurt-Halterungen ........................... 3-18
Standlichtlampe, auswechseln ................ 6-32
Starterschalter ........................................... 3-9
System der Wegfahrsperre ....................... 3-1

Index
T
Tankverschluß........................................ 3-12
Technische Daten ..................................... 8-1
Teleskopgabel, einstellen ....................... 3-15
Teleskopgabel, prüfen ............................ 6-26
V
Ventilspiel................................................ 6-16
Verkleidungsteile und Abdeckungen,
abnehmen und montieren....................... 6-6
W
Warnblinkschalter ................................... 3-10
Warn- und Kontrolleuchten ....................... 3-4
Wartungsintervalle und Schmierdienst ..... 6-2
Z
Zündkerzen, prüfen ................................... 6-8
Zünd-/Lenkschloß..................................... 3-2
Zündunterbrechungs- u.
Anlaßsperrschalter-System .................. 3-19
