8
9
2. Contrôler l’usure des électrodes et
la présence de dépôts de calami-
ne ou autres. Si l’usure est exces-
sive ou les dépôts trop importants,
il convient de remplacer la bougie.
Pose de la bougie
1. Mesurer l’écartement des électro-
des à l’aide d’un jeu de cales
d’épaisseur et, si nécessaire, le
corriger conformément aux spéci-
fications.2. Nettoyer la surface du joint de la
bougie et ses plans de joint, puis
nettoyer soigneusement les filets
de bougie.
3. Mettre la bougie en place à l’aide
de la clé à bougie, puis la serrer au
couple spécifié.
N.B.:
Si une clé dynamométrique n’est pas
disponible lors du montage d’une bou-
gie, une bonne approximation consiste
à serrer de 1/4 à 1/2 tour supplémentai-
re après le serrage à la main. Il faudra
toutefois serrer la bougie au couple

spécifié le plus rapidement possible.
4. Remonter le capuchon de bougie.
N.B.:
S’assurer que le fil de la bougie est at-
taché dans son collier à pince comme

illustré.5. Remettre le cache-bougie en pla-
ce et le fixer à l’aide de ses vis.
6. Remettre le tapis du compartiment
de rangement à sa place.
7. Refermer la selle du pilote.
Bougie spécifiée :
NGK/CR7E
1. Écartement des électrodes
Écartement des électrodes :
0.7–0.8 mm (0.028–0.031 in)
1

Couple de serrage :
Bougie :
12.5 Nm (1.25 m·kgf, 9 ft·lbf)
1. Capuchon de bougie
2. Collier à pince du fil de bougie
1
2

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-13
1
2
3
4
5
6
7
8
9

FAU34181
Huile moteur et élément de
filtre à huile
Il faut vérifier le niveau d’huile moteur
avant chaque départ. Il convient éga-
lement de changer l’huile et de rempla-
cer l’élément du filtre à huile aux
fréquences spécifiées dans le tableau
des entretiens et graissages périodi-
ques et lorsque l’indicateur de change-
ment d’huile s’affiche.
Contrôle du niveau d’huile moteur
1. Dresser le véhicule sur sa béquille
centrale.
N.B.:
S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
d’huile. Une légère inclinaison peut

entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le
faire chauffer pendant quelques
minutes, puis le couper.
3. Attendre quelques minutes que
l’huile se stabilise, puis retirer le
bouchon de remplissage d’huile.
Essuyer la jauge avant de l’insérerà nouveau, sans la visser, dans
l’orifice de remplissage. La retirer
et vérifier le niveau d’huile.
N.B.:
Le niveau d’huile moteur doit se situer
entre les repères de niveau minimum et

maximum.
4. Si le niveau d’huile moteur est infé-
rieur au repère de niveau mini-
mum, ajouter de l’huile moteur du
type recommandé jusqu’au niveau
spécifié.
5. Insérer la jauge dans l’orifice de
remplissage, puis serrer le bou-chon de remplissage d’huile.
Changement de l’huile moteur
(avec ou sans remplacement de
l’élément du filtre à huile)
1. Mettre le moteur en marche et le
faire chauffer pendant quelques
minutes, puis le couper.
2. Placer un bac à vidange sous le
moteur afin d’y recueillir l’huile
usagée.
3. Déposer le bouchon de remplissa-
ge d’huile moteur et la vis de vi-
dange d’huile moteur afin de
vidanger l’huile du carter moteur.
4. Contrôler l’état de la rondelle et la
remplacer si elle est abîmée.
1. Bouchon de remplissage de l’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
1
2
3
1

1. Vis de vidange d’huile moteur
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-14
2
3
4
5
67
8
9
N.B.:
Sauter les étapes 5 à 7 si l’on ne procè-
de pas au remplacement de l’élément

du filtre à huile.
5. Retirer le couvercle de l’élément
du filtre à huile après avoir retiré
ses vis.6. Retirer et remplacer l’élément de
filtre à huile et les joints toriques.
ATTENTION:

FCA12910
Le ressort de pression risque de
tomber lors de la dépose du couver-
cle de l’élément du filtre à huile.
Veiller à ne pas perdre le ressort de
pression.
7. Remettre le ressort de pression et
le couvercle de l’élément du filtre à
huile en place et fixer les vis, puis
serrer ces dernières au couple
spécifié.

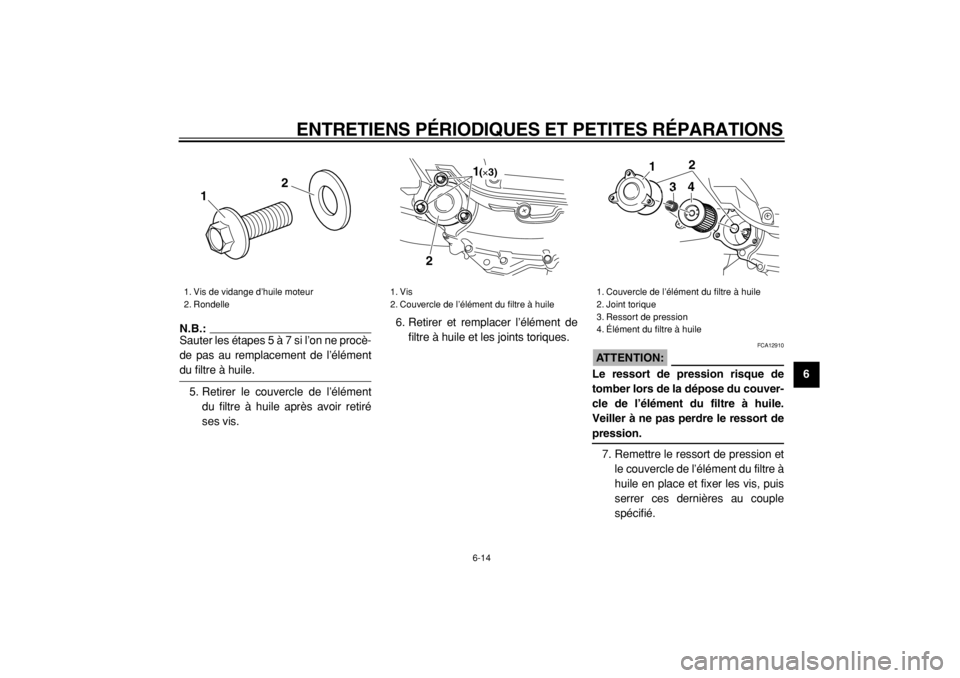

1. Vis de vidange d’huile moteur
2. Rondelle
2
1

1. Vis
2. Couvercle de l’élément du filtre à huile
21
(×3)

1. Couvercle de l’élément du filtre à huile
2. Joint torique
3. Ressort de pression
4. Élément du filtre à huile
1
2
3
4

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-15
1
2
3
4
5
6
7
8
9
N.B.:
S’assurer que les joints toriques sont

bien assis.
8. Remettre la rondelle et la vis de vi-
dange d’huile moteur en place,
puis serrer la vis de vidange au
couple spécifié.
N.B.:
S’assurer que la rondelle est bien assi-

se.
9. Ajouter la quantité spécifiée de
l’huile moteur recommandée, puis
remonter et serrer le bouchon de
remplissage d’huile.
ATTENTION:

FCA11670

Ne pas utiliser des huiles de
grade diesel “CD” ni des huiles
de grade supérieur à celui spé-
cifié. S’assurer également de ne
pas utiliser une huile portant la
désignation “ENERGY CON-
SERVING II” ou la même dési-
gnation avec un chiffre plus
élevé.

S’assurer qu’aucune crasse ou
objet ne pénètre dans le carter
moteur.
10. Mettre le moteur en marche et
contrôler pendant quelques minu-
tes s’il y a présence de fuites d’hui-
le en laissant tourner le moteur auralenti. En cas de fuite d’huile, cou-
per immédiatement le moteur et
rechercher la cause.
11. Réinitialiser l’indicateur de chan-
gement d’huile en suivant le procé-
dé ci-après.
Réinitialisation de l’indicateur de
changement d’huile
1. Tourner la clé de contact sur “ON”.
2. Appuyer pendant deux à huit se-
condes sur le bouton de réinitia-
lisation “OIL CHANGE”.
3. Relâcher le bouton de réinitialisa-
tion “OIL CHANGE” ; l’indicateur
de changement d’huile s’éteint.

Couple de serrage :
Vis du couvercle de l’élément du filtre
à huile :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Couple de serrage :
Vis de vidange de l’huile moteur :
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
Huile moteur recommandée :
Voir page 8-1.
Quantité d’huile :
Sans remplacement de l’élément du
filtre à huile :
1.50 L (1.59 US qt) (1.32 Imp.qt)
Avec remplacement de l’élément du
filtre à huile :
1.70 L (1.80 US qt) (1.50 Imp.qt)

1. Bouton de réinitialisation “OIL CHANGE”
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-16
2
3
4
5
67
8
9
N.B.:
Si le changement d’huile moteur est ef-
fectué avant que l’indicateur de chan-
gement d’huile ne s’allume (c.-à-d.
avant d’avoir atteint l’échéance du
changement d’huile recommandée), ne
pas oublier de réinitialiser l’indicateur
après avoir effectué le changement
d’huile, afin qu’il signale correctement
la prochaine échéance. Pour réinitia-
liser l’indicateur de changement d’huile
avant que l’échéance de changement
d’huile périodique ait été atteinte, sui-
vre les étapes citées ci-dessus. Noter
que l’indicateur doit s’afficher pendant
1.4 secondes une fois le bouton de
réinitialisation “OIL CHANGE” relâché.
S’il ne s’affiche pas, il faut recommen-

cer le procédé.
FAU20060
Huile de transmission finale
Il faut s’assurer avant chaque départ
qu’il n’y a pas de fuite d’huile au niveau
du carter de transmission finale. Si une
fuite est détectée, faire contrôler et ré-
parer le scooter par un concessionnai-
re Yamaha. Il faut en outre vérifier le
niveau de l’huile de transmission finale
aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pé-
riodiques.
1. Mettre le moteur en marche, puis
le réchauffer en conduisant le
scooter pendant quelques minu-
tes, puis couper le moteur.
2. Dresser le scooter sur sa béquille
centrale.
3. Placer un bac à vidange sous le
carter de transmission finale afin
d’y recueillir l’huile usagée.
4. Retirer le bouchon de remplissage
et la vis de vidange afin de vidan-
ger l’huile du carter de transmis-
sion finale.5. Remonter la vis de vidange, puis la
serrer au couple spécifié.
6. Verser la quantité spécifiée d’huile
de transmission finale recomman-
dée, puis remonter et serrer le
bouchon de remplissage d’huile.

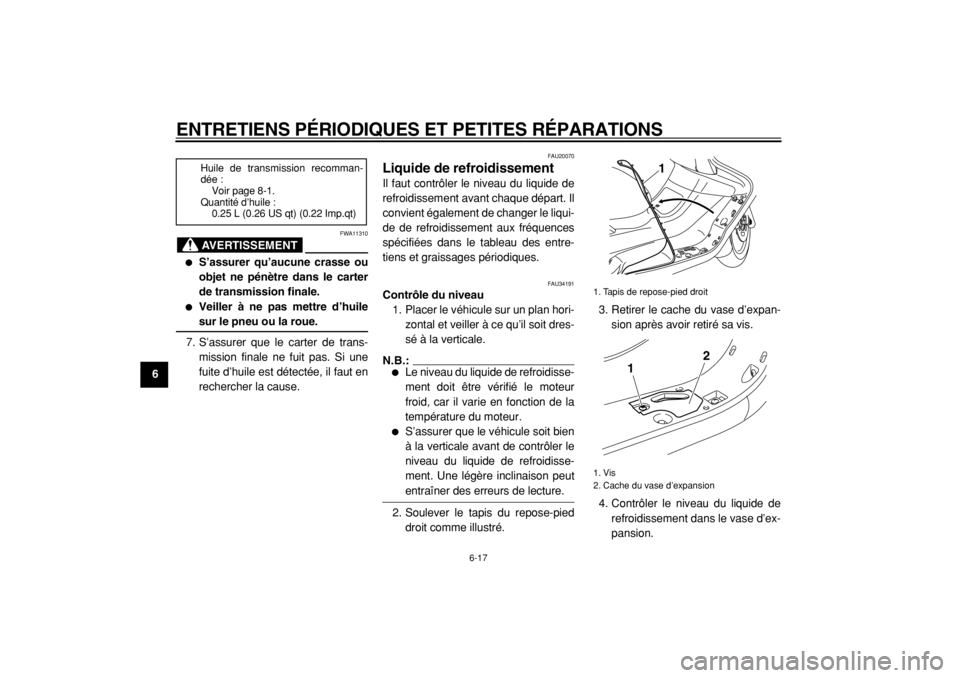

1. Bouchon de remplissage de transmission
finale
2. Vis de vidange de l’huile de transmission
finale
Couple de serrage :
Vis de vidange de l’huile de trans-
mission finale :
22 Nm (2.2 m·kgf, 15.9 ft·lbf)
2
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
1
2
3
4
5
6
7
8
9
AVERTISSEMENT

FWA11310

S’assurer qu’aucune crasse ou
objet ne pénètre dans le carter
de transmission finale.

Veiller à ne pas mettre d’huile
sur le pneu ou la roue.
7. S’assurer que le carter de trans-
mission finale ne fuit pas. Si une
fuite d’huile est détectée, il faut en
rechercher la cause.
FAU20070
Liquide de refroidissement
Il faut contrôler le niveau du liquide de
refroidissement avant chaque départ. Il
convient également de changer le liqui-
de de refroidissement aux fréquences
spécifiées dans le tableau des entre-
tiens et graissages périodiques.
FAU34191
Contrôle du niveau
1. Placer le véhicule sur un plan hori-
zontal et veiller à ce qu’il soit dres-
sé à la verticale.
N.B.:


Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur
froid, car il varie en fonction de la
température du moteur.

S’assurer que le véhicule soit bien
à la verticale avant de contrôler le
niveau du liquide de refroidisse-
ment. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Soulever le tapis du repose-pied
droit comme illustré.3. Retirer le cache du vase d’expan-
sion après avoir retiré sa vis.
4. Contrôler le niveau du liquide de
refroidissement dans le vase d’ex-
pansion.
Huile de transmission recomman-
dée :
Voir page 8-1.
Quantité d’huile :
0.25 L (0.26 US qt) (0.22 Imp.qt)
1. Tapis de repose-pied droit
1. Vis
2. Cache du vase d’expansion
1
1
2

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-18
2
3
4
5
67
8
9
N.B.:
Le niveau du liquide de refroidissement
doit se situer entre les repères de ni-

veau minimum et maximum.
5. Si le niveau du liquide de refroidis-
sement est égal ou inférieur au re-
père de niveau minimum, ouvrir le
bouchon du vase d’expansion et
ajouter du liquide jusqu’au repère
de niveau maximum, puis refermer
le bouchon du vase d’expansion.
ATTENTION:

FCA10470

Si l’on ne peut se procurer du li-
quide de refroidissement, utili-
ser de l’eau distillée ou de l’eau
du robinet douce. Ne pas utili-
ser d’eau dure ou salée, car cela
endommagerait le moteur.

Si l’on a utilisé de l’eau au lieu
de liquide de refroidissement, il
faut la remplacer par du liquidede refroidissement dès que pos-
sible afin d’éviter tout risque
d’endommagement du moteur
en raison d’une surchauffe et
afin de protéger le circuit de re-
froidissement du gel et de la
corrosion.

Si on a ajouté de l’eau au liquide
de refroidissement, il convient
de faire rétablir le plus rapide-
ment possible le taux d’antigel
par un concessionnaire
Yamaha, afin de rendre toutes
ses propriétés au liquide de re-
froidissement.
AVERTISSEMENT

FWA10380
Ne jamais essayer de retirer le bou-
chon du radiateur tant que le moteur
est chaud.
6. Remettre le cache du vase d’ex-
pansion en place et le fixer à l’aide
de sa vis.
7. Remettre le tapis du repose-pied
droit à sa place.
1. Repère de niveau minimum
2. Repère de niveau maximum
3. Bouchon du vase d’expansion
Capacité du vase d’expansion (jus-
qu’au repère de niveau maximum) :
0.32 L (0.34 US qt) (0.28 Imp.qt)
1
2
3

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-19
1
2
3
4
5
6
7
8
9
N.B.:


Le ventilateur de radiateur se met
en marche et se coupe automati-
quement en fonction de la tempé-
rature du liquide de
refroidissement dans le radiateur.

En cas de surchauffe du moteur,
suivre les instructions à la page
6-39.
FAU34203
Éléments et tubes de vidange
de filtre à air et filtre à air du
boîtier de la courroie
trapézoïdale
Il convient de procéder à l’entretien des
éléments de filtre à air et de l’élément
du boîtier de la courroie trapézoïdale
aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pé-
riodiques. Augmenter la fréquence de
l’entretien si le véhicule est utilisé dans
des zones très poussiéreuses ou humi-
des.
Remplacement des éléments de fil-
tre à air
1. Dresser le scooter sur sa béquille
centrale.
N.B.:
Procéder comme décrit ci-après pour

chacun des éléments de filtre à air.

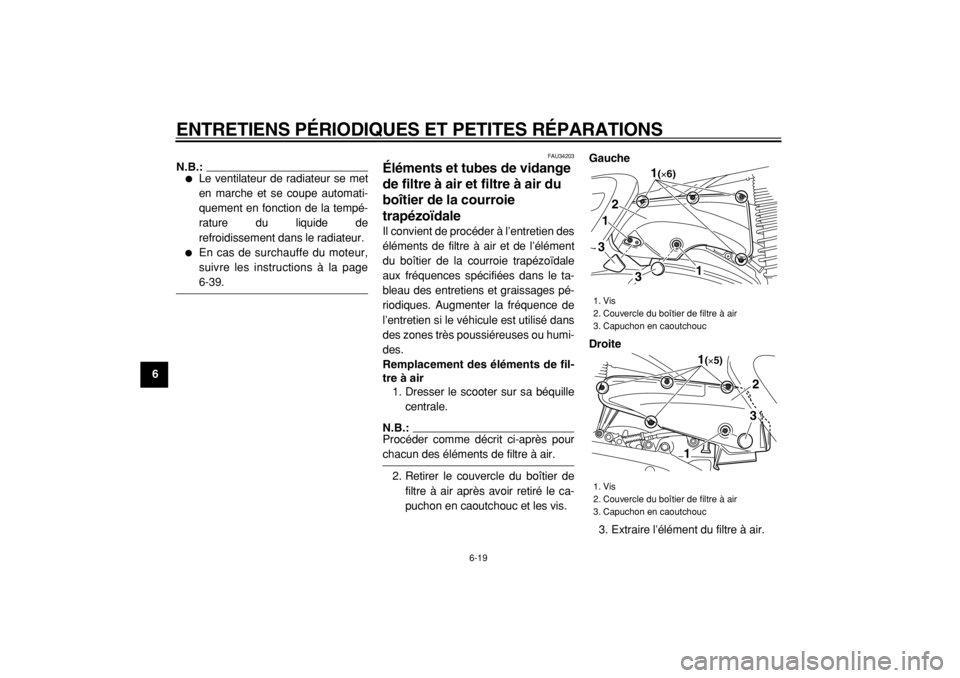

2. Retirer le couvercle du boîtier de
filtre à air après avoir retiré le ca-
puchon en caoutchouc et les vis.
Gauche
Droite
3. Extraire l’élément du filtre à air.
1. Vis
2. Couvercle du boîtier de filtre à air
3. Capuchon en caoutchouc
1. Vis
2. Couvercle du boîtier de filtre à air
3. Capuchon en caoutchouc
1(×6)
21
13
3
1(×5)
1
23
