SOIN ET REMISAGE DU SCOOTER
7-4
2
3
4
5
6
78
9
disponible, ajouter un stabilisateur
de carburant afin d’éviter que le ré-
servoir ne rouille et que le carbu-
rant ne se dégrade.
3. Effectuer les étapes ci-dessous
afin de protéger le cylindre, les
segments, etc., de la corrosion.
a. Retirer le capuchon de bougie
et déposer la bougie.
b. Verser une cuillerée à café
d’huile moteur dans l’orifice de
bougie.
c. Remonter le capuchon de bou-
gie sur la bougie et placer cette
dernière sur la culasse de sorte
que ses électrodes soient mi-
ses à la masse. (Cette techni-
que permettra de limiter la
production d’étincelles à l’étape
suivante.)
d. Faire tourner le moteur à plu-
sieurs reprises à l’aide du dé-
marreur. (Ceci permet de
répartir l’huile sur la paroi du
cylindre.)
e. Retirer le capuchon de la bou-gie, installer cette dernière et
monter ensuite le capuchon.
AVERTISSEMENT
FWA10950
Avant de faire tourner le moteur,
veiller à mettre les électrodes de
bougie à la masse afin d’éviter la
production d’étincelles, car celles-ci
pourraient être à l’origine de dégâts
et de brûlures.
4. Lubrifier tous les câbles de com-
mande ainsi que les articulations
de tous les leviers, pédales, et de
la béquille latérale et/ou centrale.
5. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus,
puis élever le scooter de sorte que
ses deux roues ne reposent pas
sur le sol. S’il n’est pas possible
d’élever les roues, les tourner
quelque peu chaque mois de sorte
que l’humidité ne se concentre pas
en un point précis des pneus.
6. Recouvrir la sortie du pot d’échap-
pement à l’aide d’un sachet en
plastique afin d’éviter toute infiltra-tion d’eau.
7. Déposer la batterie et la recharger
complètement. La conserver dans
un endroit à l’abri de l’humidité et
la recharger une fois par mois. Ne
pas conserver la batterie dans un
endroit excessivement chaud ou
froid [moins de 0 °C (30 °F) ou plus
de 30 °C (90 °F)]. Pour plus d’infor-
mations au sujet de l’entreposage
de la batterie, se reporter à la page
6-31.
N.B.:
Effectuer toutes les réparations né-

cessaires avant de remiser le scooter.

8-1
1
2
3
4
5
6
7
8
9

CARACTÉRISTIQUES
FAU26338
Dimensions:
Longueur hors tout:
2230 mm (87.8 in)
Largeur hors tout:
780 mm (30.7 in)
Hauteur hors tout:
1380 mm (54.3 in)
Hauteur de la selle:
750 mm (29.5 in)
Empattement:
1565 mm (61.6 in)
Garde au sol:
120 mm (4.72 in)
Rayon de braquage minimum:
2600 mm (102.4 in)
Poids:
Avec huile et carburant:
214.0 kg (472 lb)
Moteur:
Type de moteur:
Refroidissement par liquide, 4 temps,
DACT
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
394.9 cm
3

(24.10 cu.in)
Alésage
×
course:
83.0
×
73.0 mm (3.27
×
2.87 in)
Taux de compression:
10.60 :1
Système de démarrage:
Démarreur électrique Système de graissage:
Carter humide

Huile moteur:
Type:
SAE10W30 ou SAE10W40 ou SAE15W40
ou SAE20W40 ou SAE20W50
Classification d’huile moteur recommandée:
API Service de type SE, SF, SG et au-delà
Quantité d’huile moteur:
Sans remplacement de l’élément du filtre à
huile:
1.50 L (1.59 US qt) (1.32 Imp.qt)
Avec remplacement de l’élément du filtre à
huile:
1.70 L (1.80 US qt) (1.50 Imp.qt)
Huile de transmission finale:
Type:
Huile moteur SAE10W30 de type SE
Quantité:
0.25 L (0.26 US qt) (0.22 Imp.qt)
Refroidissement:
Capacité du vase d’expansion (jusqu’au repè-
re de niveau maximum):
0.32 L (0.34 US qt) (0.28 Imp.qt)
Capacité du radiateur (circuit compris):
1.57 L (1.66 US qt) (1.38 Imp.qt)
Filtre à air:
Élément du filtre à air:
Élément en papier huilé
Carburant:
Carburant recommandé:
Essence ordinaire sans plomb exclusive-
ment
Capacité du réservoir:
14.0 L (3.70 US gal) (3.08 Imp.gal)
Système d’injection électronique de
carburant:
Fabricant:
AISAN
Modèle:
1100-87C00-A
Bougie(s):
Fabricant/modèle:
NGK/CR7E
Écartement des électrodes:
0.7–0.8 mm (0.028–0.031 in)
Embrayage:
Type:
Sec, centrifuge automatique
Transmission:
Système de réduction primaire:
Engrenage hélicoïdal
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40

CARACTÉRISTIQUES
8-2
2
3
4
5
6
7
89

Taux de réduction primaire:
31/14 (2.214)
Système de réduction secondaire:
Engrenage hélicoïdal
Taux de réduction secondaire:
42/16 (2.625)
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Commande:
Type centrifuge automatique
Partie cycle:
Type de cadre:
Aluminium moulé sous pression et ossatu-
re centrale en acier tubulaire
Angle de chasse:
27.00 °
Chasse:
100.0 mm (3.94 in)
Pneu avant:
Type:
Sans chambre (Tubeless)
Taille:
120/80-14M/C 58S
Fabricant/modèle:
IRC/MB67
Fabricant/modèle:
DUNLOP/D305FL
Pneu arrière:
Type:
Sans chambre (Tubeless)
Taille:
150/70-13M/C 64S Fabricant/modèle:
IRC/MB67
Fabricant/modèle:
DUNLOP/D305L
Charge:
Charge maximale:
194 kg (428 lb)
* (Poids total du pilote, du passager, du
chargement et des accessoires)

Pression de gonflage (contrôlée les
pneus froids):
Conditions de charge:
0–90 kg (0–198 lb)
Avant:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Arrière:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Conditions de charge:
90–194 kg (198–428 lb)
Avant:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Arrière:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Roue avant:
Type de roue:
Roue coulée
Taille de jante:
14 x MT3.00
Roue arrière:
Type de roue:
Roue coulée
Taille de jante:
13 x MT4.00
Frein avant:
Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4
Frein arrière:
Type:
Frein monodisque
Commande:
À la main gauche
Liquide recommandé:
DOT 4
Suspension avant:
Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que
Débattement des roues:
107.0 mm (4.21 in)
Suspension arrière:
Type:
Ensemble oscillant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que
Débattement des roues:
104.0 mm (4.09 in)
Partie électrique:
Système d’allumage:
Allumage transistorisé (numérique)

CARACTÉRISTIQUES
8-3
1
2
3
4
5
6
7
8
9

Système de charge:
Alternateur avec rotor à aimantation per-
manente
Batterie:
Modèle:
GT9B-4
Voltage, capacité:
12 V, 8.0 Ah
Phare:
Type d’ampoule:
Ampoule halogène
Voltage et wattage d’ampoule
×
quantité:
Phare:
12 V, 60 W/55.0 W
×
2
Feu arrière/stop:
LED
Clignotant avant:
12 V, 21.0 W
×
2
Clignotant arrière:
12 V, 21.0 W
×
2
Veilleuse:
12 V, 5.0 W
×
2
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W
×
1
Éclairage des instruments:
12 V, 2.0 W
×
3
Témoin de feu de route:
12 V, 1.4 W
×
1
Témoin des clignotants:
12 V, 1.4 W
×
2
Témoin d’avertissement de panne du moteur:
12 V, 1.4 W
×
1 Témoin de l’immobilisateur antivol:
LED

Fusibles:
Fusible principal:
40.0 A
Fusible de phare:
25.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
10.0 A
Fusible du ventilateur de radiateur:
10.0 A
Fusible des feux de détresse:
10.0 A
Fusible du système d’injection électronique de
carburant:
10.0 A
Fusible de sauvegarde:
10.0 A

9-1
2
3
4
5
6
7
8
9

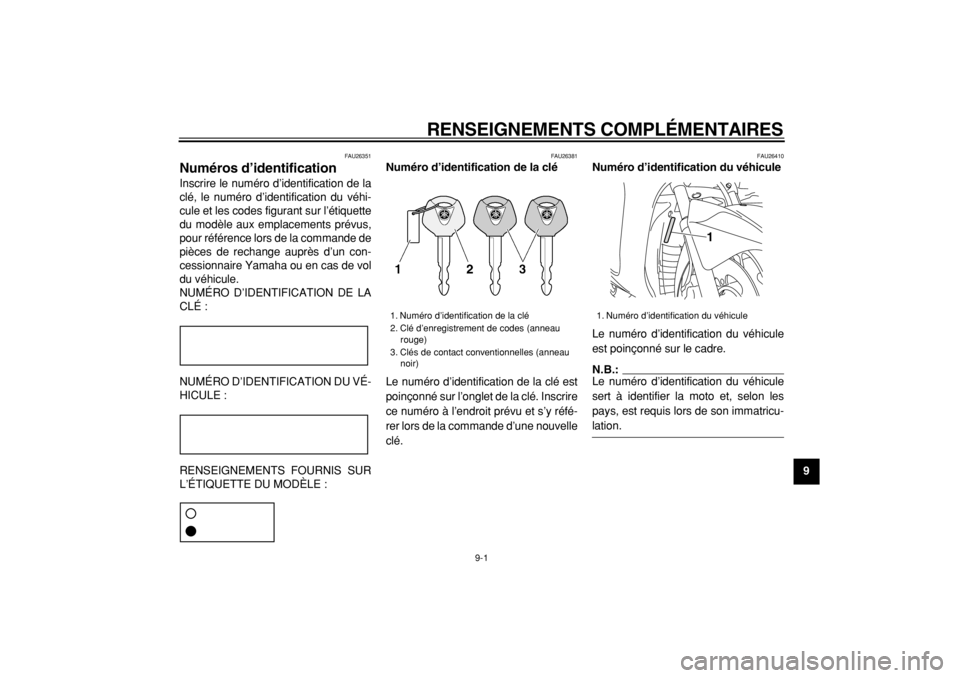

RENSEIGNEMENTS COMPLÉMENTAIRES
FAU26351
Numéros d’identification
Inscrire le numéro d’identification de la
clé, le numéro d’identification du véhi-
cule et les codes figurant sur l’étiquette
du modèle aux emplacements prévus,
pour référence lors de la commande de
pièces de rechange auprès d’un con-
cessionnaire Yamaha ou en cas de vol
du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ :
NUMÉRO D’IDENTIFICATION DU VÉ-
HICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est
poinçonné sur l’onglet de la clé. Inscrire
ce numéro à l’endroit prévu et s’y réfé-
rer lors de la commande d’une nouvelle
clé.
FAU26410
Numéro d’identification du véhicule
Le numéro d’identification du véhicule
est poinçonné sur le cadre.
N.B.:
Le numéro d’identification du véhicule
sert à identifier la moto et, selon les
pays, est requis lors de son immatricu-

lation.
1. Numéro d’identification de la clé
2. Clé d’enregistrement de codes (anneau
rouge)
3. Clés de contact conventionnelles (anneau
noir)
1. Numéro d’identification du véhicule
1

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
1
2
3
4
5
6
7
8
9

FAU26500
Étiquette des codes du modèle
L’étiquette des codes du modèle est
collée à l’intérieur du compartiment de
rangement arrière. (Voir page 3-18.)
Inscrire les renseignements repris sur
cette étiquette dans l’espace prévu à
cet effet. Ces renseignements seront
nécessaires lors de la commande de
pièces de rechange auprès d’un con-
cessionnaire Yamaha.
1. Étiquette des codes du modèle
1

INDEX
A
Accélération et décélération ......................5-2
Alarme antivol ..........................................3-10
Ampoule d’éclairage de plaque
d’immatriculation, remplacement...........6-37
Avertisseur, contacteur ............................3-11
B
Batterie ....................................................6-31
Béquille latérale .......................................3-19
Béquilles centrale et latérale, contrôle et
lubrification ............................................6-29
Bougie, contrôle.......................................6-11
C
Câble des gaz, contrôle du jeu ................6-22
Câbles, contrôle et lubrification ...............6-28
Caches et carénages, dépose et
repose .....................................................6-7
Caractéristiques .........................................8-1
Carburant .................................................3-14
Carburant, économies ...............................5-4
Clé de contact, numéro d’identification ......9-1
Clignotant arrière, remplacement d’une
ampoule.................................................6-36
Clignotants avant et veilleuses,
remplacement d’une ampoule ...............6-35
Clignotants, contacteur ............................3-11
Clignotants, témoins ..................................3-3
Combinés de contacteurs ........................3-10
Compartiments de rangement .................3-18
Compte-tours .............................................3-5
Compteur de vitesse ..................................3-4
Contacteur à clé/antivol .............................3-2
Contacteur d’appel de phare ...................3-10
Coupe-circuit d’allumage .........................3-20Coupe-circuit du moteur .......................... 3-11
D
Démarrage ................................................ 5-2
Démarrage du moteur ............................... 5-1
Démarreur, contacteur ............................ 3-11
Direction, contrôle ................................... 6-30
E
Écran multifonction .................................... 3-5
Éléments et tubes de vidange de filtre à air
et filtre à air du boîtier de la courroie
trapézoïdale .......................................... 6-19
Emplacement des éléments ...................... 2-1
Entretiens et graissages périodiques,
tableau .................................................... 6-3
Étiquette des codes du modèle ................. 9-2
F
Feu arrière/stop ....................................... 6-35
Feux de détresse, contacteur .................. 3-11
Fourche, contrôle .................................... 6-30
Freinage .................................................... 5-3
Frein arrière, levier .................................. 3-12
Frein arrière, levier de blocage................ 3-12
Frein arrière, réglage du câble de levier de
blocage.................................................. 6-25
Frein avant, levier .................................... 3-12
Freins avant et arrière, garde des
leviers .................................................... 6-25
Fusibles, remplacement .......................... 6-33
H
Huile de transmission finale .................... 6-16
Huile moteur et élément du filtre ............. 6-13
I
Immobilisateur antivol................................ 3-1Inverseur feu de route/feu de
croisement ............................................ 3-10
J
Jeu des soupapes ................................... 6-22
L
Leviers de frein, lubrification ................... 6-29
Liquide de frein, changement .................. 6-28
Liquide de frein, contrôle du niveau ........ 6-27
Liquide de refroidissement ...................... 6-17
N
Numéros d’identification ............................ 9-1
P
Panne du moteur, témoin .......................... 3-4
Pannes, diagnostic .................................. 6-38
Phare, remplacement d’une ampoule ..... 6-34
Plaquettes de frein, contrôle ................... 6-26
Pneus ...................................................... 6-22
Poignée et câble des gaz, contrôle et
lubrification ............................................ 6-28
Points à contrôler avant chaque
utilisation ................................................. 4-2
Pot catalytique......................................... 3-15
R
Remisage .................................................. 7-3
Réservoir de carburant, bouchon ............ 3-13
Rodage du moteur .................................... 5-4
Roues ...................................................... 6-24
Roulements de roue, contrôle ................. 6-31
S
Schémas de diagnostic de pannes ......... 6-39
Sécurité..................................................... 1-1
Sécurité routière ........................................ 1-5
Selle du pilote, réglage............................ 3-17
Selles ...................................................... 3-16

INDEX
Soin ........................................................... 7-1
Stationnement ........................................... 5-5
T
Témoin de feu de route ............................. 3-3
Témoin de l’immobilisateur antivol ............ 3-4
Témoins et témoins d’alerte ...................... 3-3
Trousse de réparation ............................... 6-1
V
Véhicule, numéro d’identification .............. 9-1
