MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-11
2
3
4
5
67
8
9
do y la acumulación excesiva de
carbono u otros depósitos en la
bujía; cámbiela según sea nece-
sario.
Para montar la bujía
1. Mida la distancia entre electrodos
de la bujía con una galga y ajúste-
la al valor especificado según sea
necesario.
2. Limpie la superficie de la junta dela bujía y su superficie de contac-
to; seguidamente elimine toda su-
ciedad de las roscas de la bujía.
3. Monte la bujía con la llave de bu-
jías y apriétela con el par especifi-
cado.
NOTA:
Si no dispone de una Ilave dinamomé-
trica para montar la bujía, una buena
estimación del par de apriete correcto
es 1/4–1/2 vuelta después de haberla
apretado a mano. No obstante, deberá
apretar la bujía con el par especificado

tan pronto como sea posible.
4. Coloque la tapa de bujía.
NOTA:
Asegúrese de que la bujía esté bien su-

jeta en la brida tal y como se muestra.5. Monte la tapa de bujías colocando
los tornillos.
6. Coloque la alfombrilla del compar-
timento porta objetos en su posi-
ción original.
7. Cierre el asiento del conductor.
Bujía especificada:
NGK/CR7E
1. Distancia entre electrodos de la bujía
Distancia entre electrodos de la bu-
jía:
0.7–0.8 mm (0.028–0.031 in)
1

Par de apriete:
Bujía:
12.5 Nm (1.25 m·kgf, 9 ft·lbf)
1. Tapa de bujía
2. Brida del cable de la bujía
1
2

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-12
1
2
3
4
5
6
7
8
9

SAU34181
Aceite del motor y filtro
Debe comprobar el nivel de aceite del
motor antes de cada utilización. Asi-
mismo, debe cambiar el aceite y el filtro
según los intervalos que se especifican
en el cuadro de mantenimiento periódi-
co y engrase y cuando se encienda el
indicador del cambio de aceite.
Para comprobar el nivel de aceite
del motor
1. Coloque el vehículo sobre el caba-
llete central.
NOTA:
Verifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de aceite. Si está ligeramente in-
clinada hacia un lado, la lectura puede

resultar errónea.
2. Arranque el motor, caliéntelo du-
rante algunos minutos y luego pá-
relo.
3. Espere unos minutos hasta que se
asiente el aceite, quite el tapón de
llenado, limpie la varilla de medi-
ción, introdúzcala de nuevo en elorificio de llenado (sin roscarla) y
extráigala de nuevo para compro-
bar el nivel de aceite.
NOTA:
El aceite del motor debe situarse entre

las marcas de nivel máximo y mínimo.
4. Si el aceite del motor se encuentra
por debajo de la marca de nivel
mínimo, añada una cantidad sufi-
ciente de aceite del tipo recomen-
dado hasta que alcance el nivel
correcto.
5. Introduzca la varilla de medición
en el orificio de llenado de aceite yseguidamente apriete el tapón.
Para cambiar el aceite del motor
(con o sin sustitución del filtro de
aceite)
1. Arranque el motor, caliéntelo du-
rante algunos minutos y luego pá-
relo.
2. Coloque una bandeja debajo del
motor para recoger el aceite usa-
do.
3. Retire el tapón de llenado del acei-
te del motor y el perno de drenaje
para vaciar el aceite del cárter.
4. Compruebe si la arandela está da-
ñada y cámbiela según sea nece-
sario.

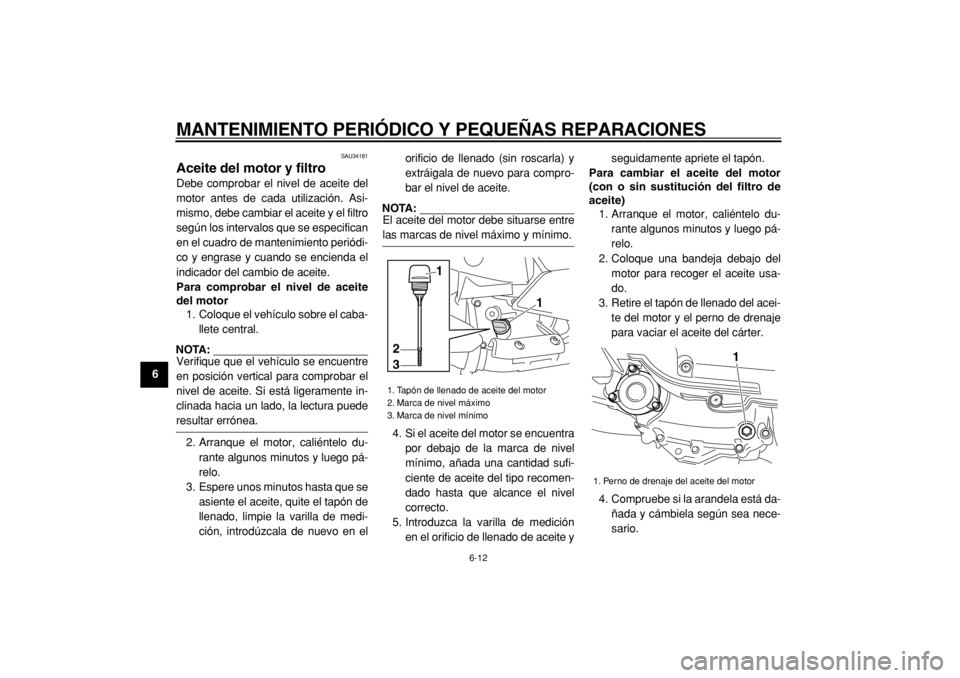

1. Tapón de llenado de aceite del motor
2. Marca de nivel máximo
3. Marca de nivel mínimo
1
2
3
1

1. Perno de drenaje del aceite del motor
1

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-13
2
3
4
5
67
8
9
NOTA:
Omita los pasos 5–7 si no va a cambiar

el filtro de aceite.
5. Desmonte la cubierta del filtro de
aceite quitando los pernos.6. Desmonte y cambie el filtro de
aceite y las juntas tóricas.
ATENCION:

SCA12910
Cuando retire la cubiera del filtro de
aceite, el muelle de compresión cae-
rá. Tenga cuidado de que no se pier-
da el muelle.
7. Monte el muelle de compresión y
la cubierta del filtro de aceite colo-
cando los pernos y apretándolos
con el par especificado.

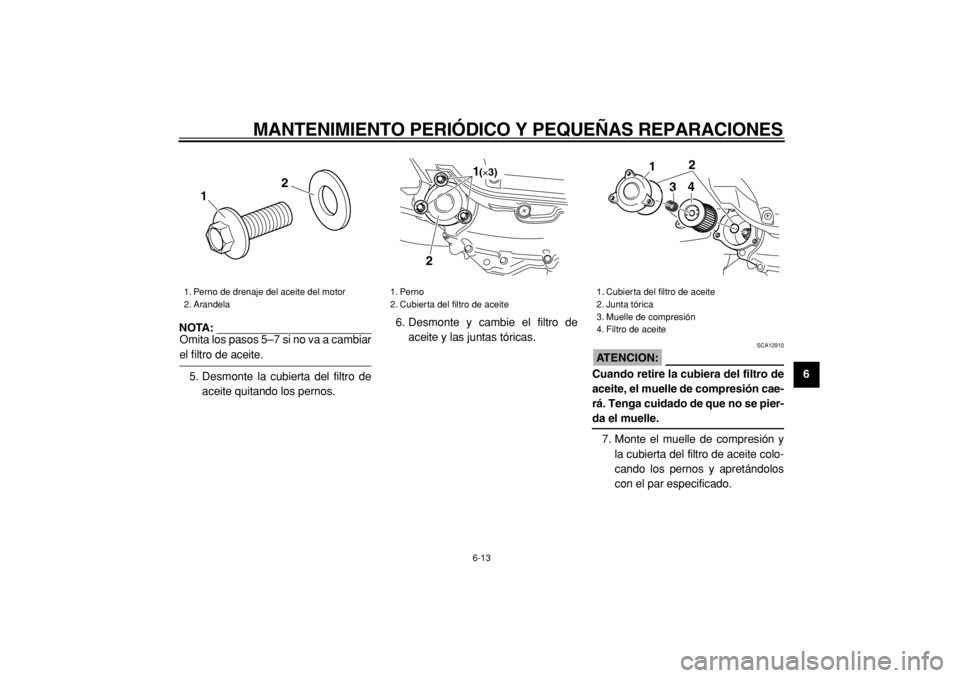

1. Perno de drenaje del aceite del motor
2. Arandela
2
1

1. Perno
2. Cubierta del filtro de aceite
21
(×3)

1. Cubierta del filtro de aceite
2. Junta tórica
3. Muelle de compresión
4. Filtro de aceite
1
2
3
4

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-14
1
2
3
4
5
6
7
8
9
NOTA:
Verifique que las juntas tóricas queden

correctamente asentadas.
8. Coloque la arandela y el perno de
drenaje del aceite del motor y se-
guidamente apriete éste con el par
especificado.
NOTA:
Verifique que la arandela quede bien

asentada.
9. Añada la cantidad especificada
del aceite de motor recomendado
y seguidamente coloque y apriete
el tapón de llenado de aceite.
ATENCION:

SCA11670

No utilice aceites con la especi-
ficación Diesel “CD” ni aceites
de calidad superior a la especifi-
cada. Además, no utilice aceites
con la etiqueta “AHORRO DE
ENERGÍA II” o superior.

Asegúrese de que no penetre
ningún material extraño en el
cárter.
10. Arranque el motor y déjelo al ra-
lentí durante algunos minutos
mientras comprueba si existe al-
guna fuga de aceite. Si pierde
aceite, pare inmediatamente el
motor y averigüe la causa.

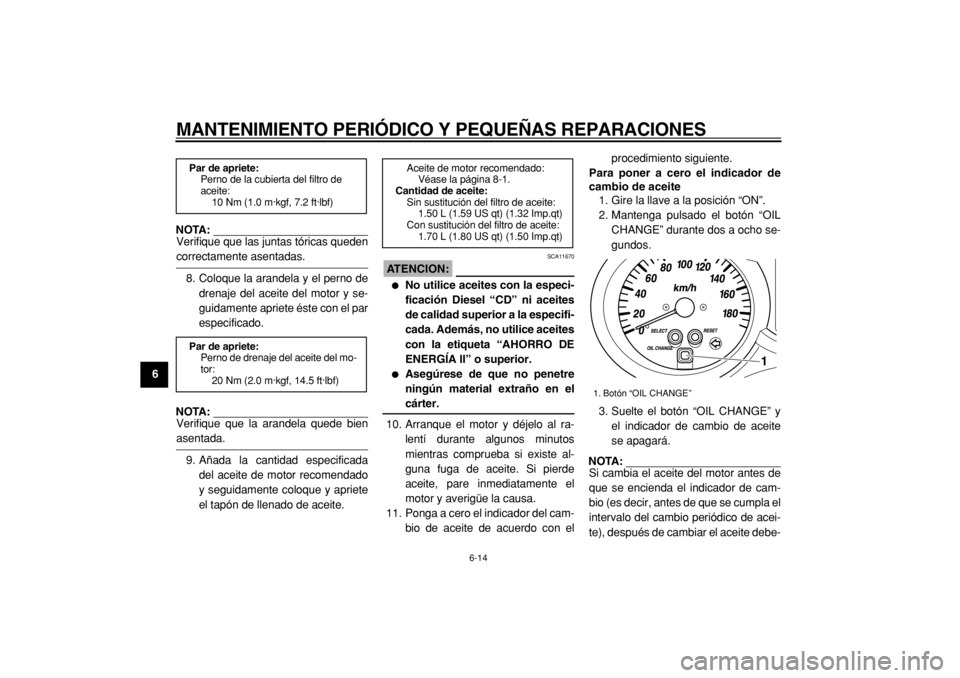

11. Ponga a cero el indicador del cam-
bio de aceite de acuerdo con elprocedimiento siguiente.
Para poner a cero el indicador de
cambio de aceite
1. Gire la llave a la posición “ON”.
2. Mantenga pulsado el botón “OIL
CHANGE” durante dos a ocho se-
gundos.
3. Suelte el botón “OIL CHANGE” y
el indicador de cambio de aceite
se apagará.
NOTA:
Si cambia el aceite del motor antes de
que se encienda el indicador de cam-
bio (es decir, antes de que se cumpla el
intervalo del cambio periódico de acei-
te), después de cambiar el aceite debe-

Par de apriete:
Perno de la cubierta del filtro de
aceite:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Par de apriete:
Perno de drenaje del aceite del mo-
tor:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
Sin sustitución del filtro de aceite:
1.50 L (1.59 US qt) (1.32 Imp.qt)
Con sustitución del filtro de aceite:
1.70 L (1.80 US qt) (1.50 Imp.qt)

1. Botón “OIL CHANGE”
1

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-15
2
3
4
5
67
8
9
rá reponer el indicador para que éste
pueda indicar en el momento correcto
el siguiente cambio periódico. Para po-
ner a cero el indicador del cambio de
aceite antes de que se haya cumplido
el intervalo de cambio periódico, utilice
el procedimiento descrito anteriormen-
te pero observe que el indicador se en-
cienda durante 1.4 segundos cuando
suelte el botón “OIL CHANGE” ; de lo

contrario, repita la operación.
SAU20060
Aceite de la transmisión final
Antes de cada utilización debe compro-
bar si la caja del engranaje final pierde
aceite. Si observa alguna fuga, haga
revisar y reparar el scooter en un con-
cesionario Yamaha. Además, debe
cambiar el aceite de la transmisión final
del modo siguiente, según los interva-
los que se especifican en el cuadro de
mantenimiento periódico y engrase.
1. Arranque el motor, caliéntelo con-
duciendo el scooter durante unos
minutos y luego párelo.
2. Coloque el scooter sobre el caba-
llete central.
3. Coloque una bandeja debajo de la
caja de la transmisión final para re-
coger el aceite usado.
4. Quite el tapón de llenado de aceite
y el perno de drenaje para vaciar
el aceite de la caja de la transmi-
sión final.5. Coloque el perno de drenaje del
aceite de la transmisión final y
apriételo con el par especificado.
6. Añada la cantidad especificada de
aceite de transmisión final del tipo
recomendado y seguidamente co-
loque y apriete el tapón de llenado
de aceite.
1. Tapón de llenado de aceite de la transmi-
sión final
2. Perno de drenaje del aceite de la transmi-
sión final
Par de apriete:
Perno de drenaje del aceite de la
transmisión final:
22 Nm (2.2 m·kgf, 15.9 ft·lbf)
2
1

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-16
1
2
3
4
5
6
7
8
9
ADVERTENCIA

SWA11310

Asegúrese de que no penetre
ningún material extraño en la
caja del engranaje final.

Asegúrese de que no caiga
aceite en el neumático o en la
rueda.
7. Compruebe si la caja de la trans-
misión final pierde aceite. Si pierde
aceite averigüe la causa.
SAU20070
Líquido refrigerante
Debe comprobar el nivel de líquido re-
frigerante antes de cada utilización.
Además, debe cambiar el líquido refri-
gerante según los intervalos que se es-
pecifican en el cuadro de
mantenimiento periódico y engrase.
SAU34191
Para comprobar el nivel de líquido
refrigerante
1. Sitúe el vehículo sobre una super-
ficie horizontal y manténgalo en
posición vertical.
NOTA:


El nivel de líquido refrigerante
debe verificarse con el motor en
frío, ya que varía con la temperatu-
ra del motor.

Verifique que el vehículo se en-
cuentre en posición vertical para
comprobar el nivel de líquido refri-
gerante. Si está ligeramente incli-
nada hacia un lado, la lectura
puede resultar errónea.2. Tire de la alfombrilla del lado dere-
cho del panel del suelo hacia arri-
ba, como se muestra.
3. Desmonte la cubierta del depósito
de líquido refrigerante quitando el
tornillo.
Aceite de la transmisión final reco-
mendado:
Véase la página 8-1.
Cantidad de aceite:
0.25 L (0.26 US qt) (0.22 Imp.qt)

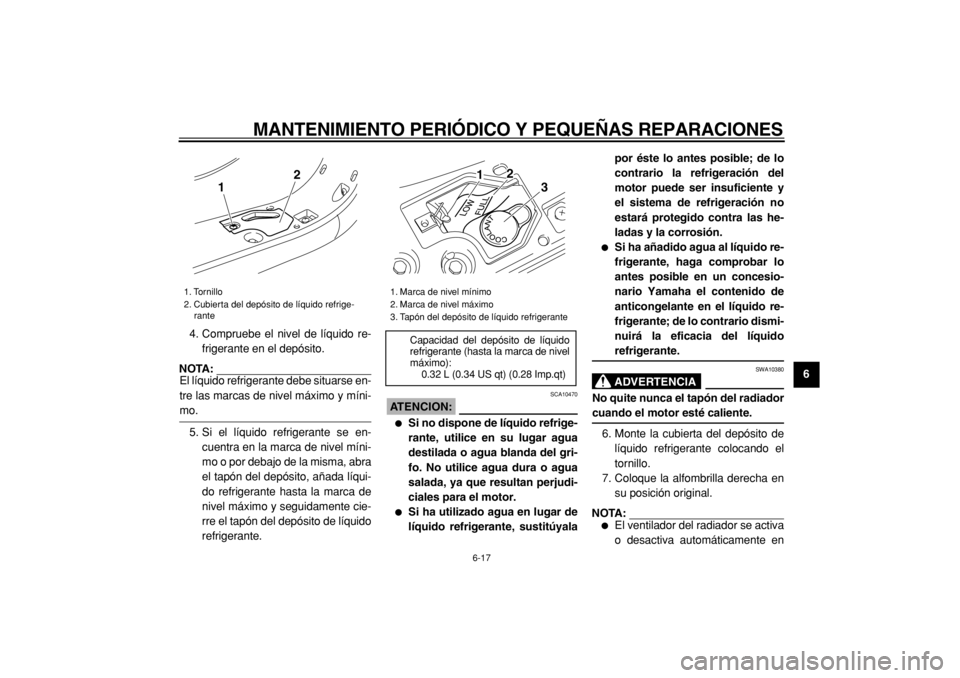

1. Alfombrilla derecha
1

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-17
2
3
4
5
67
8
9
4. Compruebe el nivel de líquido re-
frigerante en el depósito.
NOTA:
El líquido refrigerante debe situarse en-
tre las marcas de nivel máximo y míni-

mo.
5. Si el líquido refrigerante se en-
cuentra en la marca de nivel míni-
mo o por debajo de la misma, abra
el tapón del depósito, añada líqui-
do refrigerante hasta la marca de
nivel máximo y seguidamente cie-
rre el tapón del depósito de líquido
refrigerante.
ATENCION:

SCA10470

Si no dispone de líquido refrige-
rante, utilice en su lugar agua
destilada o agua blanda del gri-
fo. No utilice agua dura o agua
salada, ya que resultan perjudi-
ciales para el motor.

Si ha utilizado agua en lugar de
líquido refrigerante, sustitúyalapor éste lo antes posible; de lo
contrario la refrigeración del
motor puede ser insuficiente y
el sistema de refrigeración no
estará protegido contra las he-
ladas y la corrosión.

Si ha añadido agua al líquido re-
frigerante, haga comprobar lo
antes posible en un concesio-
nario Yamaha el contenido de
anticongelante en el líquido re-
frigerante; de lo contrario dismi-
nuirá la eficacia del líquido
refrigerante.
ADVERTENCIA

SWA10380
No quite nunca el tapón del radiador
cuando el motor esté caliente.
6. Monte la cubierta del depósito de
líquido refrigerante colocando el
tornillo.
7. Coloque la alfombrilla derecha en
su posición original.
NOTA:


El ventilador del radiador se activa
o desactiva automáticamente en
1. Tornillo
2. Cubierta del depósito de líquido refrige-
rante
1
2

1. Marca de nivel mínimo
2. Marca de nivel máximo
3. Tapón del depósito de líquido refrigerante
Capacidad del depósito de líquido
refrigerante (hasta la marca de nivel
máximo):
0.32 L (0.34 US qt) (0.28 Imp.qt)
1
2
3

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-18
1
2
3
4
5
6
7
8
9
función de la temperatura del líqui-
do refrigerante del radiador.


Si el motor se recalienta, consulte
las instrucciones adicionales de la
página 6-38.
SAU34203
Filtros de aire, tubos de
drenaje y filtro de aire de la
caja de la correa trapezoidal
Debe efectuar el mantenimiento de los
filtros de aire y del filtro de aire de la
caja de la correa trapezoidal según los
intervalos que se especifican en el cua-
dro de mantenimiento periódico y en-
grase. Efectúe el mantenimiento de
todos los filtros de aire con mayor fre-
cuencia si utiliza el vehículo en lugares
especialmente húmedos o polvorien-
tos.
Cambio de los filtros de aire
1. Coloque el scooter sobre el caba-
llete central.
NOTA:
Continúe con el procedimiento siguien-

te para cada filtro de aire.
2. Desmonte la cubierta de la caja
del filtro de aire quitando la tapa de
goma y los tornillos.
Izquerda
Derecha
3. Extraiga el filtro de aire.
1. Tornillo
2. Cubierta de la caja del filtro de aire
3. Tapa de goma
1. Tornillo
2. Cubierta de la caja del filtro de aire
3. Tapa de goma
1(×6)
21
13
3
1(×5)
1
23
