FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
SAU10972
Sistema inmovilizador
Este vehículo está equipado con un
sistema inmovilizador antirrobo me-
diante el registro de nuevos códigos en
las llaves normales. Este sistema se
compone de los siguientes elementos.

una llave de registro de nuevo có-
digo (llave roja)

dos llaves normales (llaves ne-
gras) en las que se pueden regis-
trar nuevos códigos

un transpondedor (que está insta-
lado en la llave de registro de có-
digo)

una unidad inmovilizadora

una ECU (unidad de control elec-
trónico)

una luz indicadora del sistema in-
movilizador (Vease la pagina 3-3.)
La llave roja se utiliza para registrar có-
digos en cada una de las llaves norma-
les. Puesto que el registro es un
proceso difícil, lleve el vehículo y las
tres llaves a un concesionario Yamaha
para que lo realice. No utilice la llave
roja para conducir. Sólo se debe utilizar
para volver a registrar las llaves norma-
les. Para conducir utilice siempre una
de las llaves normales.
ATENCION:

SCA11820

¡NO PIERDA LA LLAVE DE RE-
GISTRO PARA NUEVOS CÓ-
DIGOS! ¡SI LA PIERDE,
PÓNGASE INMEDIATAMENTE
EN CONTACTO CON SU CON-
CESIONARIO! Si pierde la llave
de registro de nuevo código
será imposible registrar nuevos
códigos en las llaves normales.
Podrá utilizar las llaves norma-les para arrancar el vehículo; no
obstante, si es necesario regis-
trar un nuevo código (es decir,
si se hace una nueva llave nor-
mal o si se pierden todas las lla-
ves) se deberá cambiar todo el
sistema inmovilizador. Por lo
tanto, se recomienda encareci-
damente utilizar una de las lla-
ves normales y guardar la llave
de registro en un lugar seguro.

No sumerja ninguna de las lla-
ves en agua.

No exponga ninguna de las lla-
ves a temperaturas excesiva-
mente elevadas.

No sitúe ninguna de las llaves
cerca de imanes (esto incluye,
aunque sin limitarse a ello, pro-
ductos tales como altavoces,
etc.).

No coloque objetos pesados en-
cima de las llaves.

No rectifique ni altere la forma
de las llaves.

No separe la parte de plástico
1. Llave de registro de nuevo código (llave
roja)
2. Llaves normales (llave negra)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-2
1
2
3
4
5
6
7
8
9de las llaves.


No coloque dos llaves de nin-
gún sistema inmovilizador en
un mismo llavero.

Mantenga las llaves normales,
así como las llaves de otros sis-
temas inmovilizadores, alejadas
de la llave de registro de código
de este vehículo.

Mantenga las llaves de otros
sistemas inmovilizadores aleja-
das del interruptor principal, ya
que pueden crear interferencias
de señal.
SAU10471
Interruptor principal/Bloqueo
de la dirección
El interruptor principal/bloqueo de la di-
rección controla los sistemas de en-
cendido y luces y se utiliza para
bloquear la dirección.
NOTA:
Para la conducción normal del vehículo
utilice una de las llaves normales (llave
negra). A fin de reducir el riesgo de per-
der la llave de registro de código (llave
roja), guárdela en un lugar seguro y uti-
lícela únicamente para registrar el nue-

vo código.
SAU34121
ON
Todos los circuitos eléctricos reciben
corriente; la luz de los instrumentos, el
piloto trasero, la luz de la matrícula y
las luces de posición se encienden y se
puede arrancar el motor. La llave no se
puede extraer.
NOTA:
Los faros se encienden automática-
mente cuando se arranca el motor y
permanecen encendidos hasta que se
gira la llave a la posición “OFF” o se

baja el caballete lateral.
SAU10660
CERRADO (OFF)
Todos los sistemas eléctricos están
desactivados. Se puede extraer la lla-
ve.
SAU10680
CERRADO (LOCK)
La dirección está bloqueada y todos los
sistemas eléctricos están desactiva-
dos. Se puede extraer la llave.

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
2
34
5
6
7
8
9
Bloqueo de la dirección
1. Gire el manillar completamente a
la izquierda.
2. Empuje la llave hacia dentro des-
de la posición “OFF” y luego gírela
a la posición “LOCK” sin dejar de
empujarla.
3. Extraiga la llave.
Desbloqueo de la direcciónEmpuje la llave y luego gírela a la posi-
ción “OFF” sin dejar de empujarla.
ADVERTENCIA

SWA10060
No gire nunca la llave a las posicio-
nes “OFF” o “LOCK” con el vehículo
en movimiento; de lo contrario los
sistemas eléctricos se desconecta-
rán, lo que puede provocar la pérdi-
da de control o un accidente.
Asegúrese de que el vehículo esté
parado antes de girar la llave a las
posiciones “OFF” o “LOCK”.
SAU33491
(Estacionamiento)
La dirección está bloqueada y los pilo-
tos traseros y las luces de posición es-tán encendidas. La luz de emergencia
y los intermitentes se pueden encen-
der, pero el resto de los sistemas eléc-
tricos están desconectados. Se puede
extraer la llave.
La dirección debe estar bloqueada
para poder girar la llave a la posición
“”.
ATENCION:

SCA11020
No utilice la posición de estaciona-
miento durante un periodo de tiem-
po prolongado; de lo contrario
puede descargarse la batería.
SAU11002
Testigos y luces de
advertencia
SAU11030
Luces indicadoras de intermitencia
“” y “”
La luz indicadora correspondiente par-
padea cuando se empuja el interruptor
de intermitencia hacia la izquierda o
hacia la derecha.
1. Luces indicadoras de intermitencia “ ” y
“ ”
2. Luz indicadora de la luz de carretera “ ”
3. Luz indicadora del sistema inmovilizador
“ ”
4. Luz de aviso de avería del motor “ ”
1234

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
1
2
3
4
5
6
7
8
9

SAU11080
Testigo de luces de carretera “”
Este testigo se enciende cuando están
conectadas las luces de carretera.
SAU11480
Luz de aviso de avería del motor
“”
Esta luz de aviso se enciende cuando
un circuito eléctrico de control del mo-
tor está averiado. Cuando ocurra esto,
haga revisar el sistema de autodia-
gnóstico en un concesionario Yamaha.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la
posición “ON”. Si la luz de aviso no se
enciende durante unos segundos y lue-
go se apaga, haga revisar el circuito
eléctrico en un concesionario Yamaha.
SAU26872
Luz indicadora del sistema inmovili-
zador “”
El circuito eléctrico de la luz indicadora
se puede comprobar girando la llave a
la posición “ON”.
Si la luz indicadora no se enciende du-
rante unos segundos y luego se apaga,haga revisar el circuito eléctrico en un
concesionario Yamaha.
Cuando se ha girado la llave a la posi-
ción “OFF” y han transcurrido 30 se-
gundos, la luz indicadora empieza a
parpadear para indicar que el sistema
inmovilizador está activado. Después
de 24 horas, la luz indicadora deja de
parpadear; no obstante, el sistema in-
movilizador sigue activado.
NOTA:
Este modelo está asimismo equipado
con un dispositivo de autodiagnóstico
del sistema inmovilizador. Si el sistema
inmovilizador está averiado, el indica-
dor empieza a parpadear y el indicador
multifunción muestra un código de
error cuando se gira la llave a la posi-
ción “ON”. (Para más detalles, véase
“Dispositivo de autodiagnóstico” en la

página 3-5.)
SAU11601
Velocímetro
El velocímetro muestra la velocidad de
desplazamiento.
Al girar la llave a la posición “ON”, la
aguja del velocímetro recorre una vez
toda la escala de velocidades y luego
vuelve a cero a fin de probar el circuito
eléctrico.
1. Velocímetro
1

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
2
34
5
6
7
8
9

SAU11872
Tacómetro
El tacómetro eléctrico permite al con-
ductor vigilar el régimen del motor y
mantenerlo dentro de los márgenes de
potencia adecuados.
Al girar la llave a la posición “ON”, la
aguja del tacómetro recorre una vez
toda la escala de r/min y luego vuelve a
cero r/min a fin de probar el circuito
eléctrico.
ATENCION:

SCA10031
No utilice el motor en la zona roja del
tacómetro.
Zona roja: a partir de 8250 rpm
SAU34135
Visor multifunción
ADVERTENCIA

SWA12311
Asegúrese de parar el vehículo an-
tes de hacer cualquier cambio en las
posiciones de ajuste del visor multi-
función.
El visor multifunción está provisto de
los elementos siguientes:

un indicador de gasolina

un indicador de temperatura del lí-
quido refrigerante

un cuentakilómetros (que indica la
distancia total recorrida)

dos cuentakilómetros parciales
(que indican la distancia recorrida
desde que se pusieron a cero por
última vez)
1. Tacómetro
2. Zona roja del tacómetro
12

1. Reloj/indicador de la temperatura
ambiente
2. Medidor de la temperatura del líquido
refrigerante
3. Indicador de gasolina
4. Cuentakilómetros/cuentakilómetros
parciales
5. Botón “SELECT” (seleccionar)
6. Botón “RESET” (reposición)1
2
3
4
5
6
1. Indicador de cambio de la correa
trapezoidal “V-BELT”
2. Indicador de aviso del nivel de gasolina
“ ”
3. Luz de aviso de la temperatura del líquido
refrigerante “ ”
4. Indicador de cambio de aceite “OIL”
123
4

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
1
2
3
4
5
6
7
8
9


un cuentakilómetros parcial en re-
serva (que indica la distancia reco-
rrida desde que el segmento
inferior del indicador de gasolina y
el indicador de aviso del nivel de
gasolina empezó a parpadear)

un dispositivo de autodiagnóstico

un reloj

un indicador de la temperatura
ambiente

Un indicador de cambio de aceite

un indicador de cambio de la co-
rrea trapezoidal
NOTA:


Asegúrese de girar la llave a la po-
sición “ON” antes de utilizar los bo-
tones “SELECT” y “RESET”.

Al girar la llave a la posición “ON”,
para comprobar los circuitos eléc-
tricos todos los segmentos del vi-
sor multifunción aparecen uno
después de otro y luego desapare-
cen.
Modos cuentakilómetros y
cuentakilómetros parcial
Pulsando el botón “SELECT” la indica-ción cambia entre cuentakilómetros
“ODO” y cuentakilómetros parcial
“TRIP” en el orden siguiente:
ODO
→
TRIP (arriba)
→
TRIP (abajo)
→
ODO
Cuando quedan aproximadamente
2.8 L (0.74 US gal) (0.62 Imp.gal) de
gasolina en el depósito, el segmento
inferior del indicador de gasolina y el
indicador de aviso del nivel de gasoli-
na comienzan a parpadear; la indica-
ción cambiará automáticamente a
cuentakilómetros parcial en reserva
“TRIP F” y comienza a contar la dis-
tancia recorrida a partir de ese punto.
En ese caso, al pulsar el botón “SE-
LECT” la indicación entre los diferen-
tes modos de cuentakilómetros parcial
y cuentakilómetros cambia en el orden
siguiente:
TRIP F
→
TRIP (arriba)
→
TRIP (aba-
jo)
→
ODO
→
TRIP FPara poner a cero un cuentakiló-
metros parcial, selecciónelo pulsando
el botón “SELECT” hasta que “TRIP” o
“TRIP F” comiencen a parpadear
(“TRIP” o “TRIP F” parpadearán solo
durante cinco segundos). Mientras
“TRIP” o “TRIP F” estén parpadeando,
pulse el botón “RESET” durante al me-
nos un segundo. Si no pone a cero de
forma manual el cuentakilómetros par-
cial en reserva de gasolina, este se
pondrá a cero automáticamente y se
restablecerá la visualización del modo
anterior después de repostar y de re-
correr 5 km (3 mi).

1. Cuentakilómetros parcial de reserva de
gasolina
1

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
2
34
5
6
7
8
9
NOTA:
La indicación no se puede volver a
cambiar a “TRIP F” después de haber

pulsado el botón “RESET”.
Indicador de gasolina
Con la llave en la posición “ON”, el indi-
cador de gasolina indica la cantidad de
gasolina que queda en el depósito. Los
segmentos del indicador desaparecen
hacia la “E” (Vacío) a medida que dis-
minuye el nivel de gasolina. Cuando el
nivel de gasolina llega al segmento in-
ferior junto a la “E”, el indicador de avi-
so del nivel de gasolina y el propio
segmento inferior parpadean. Ponga
gasolina lo antes posible.

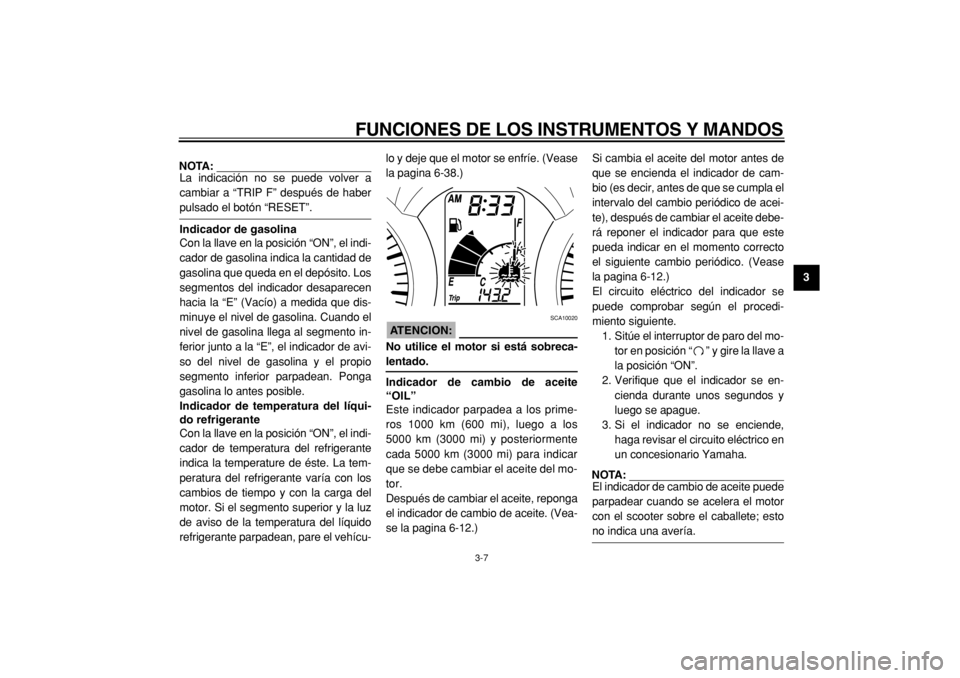

Indicador de temperatura del líqui-
do refrigerante
Con la llave en la posición “ON”, el indi-
cador de temperatura del refrigerante
indica la temperature de éste. La tem-
peratura del refrigerante varía con los
cambios de tiempo y con la carga del
motor. Si el segmento superior y la luz
de aviso de la temperatura del líquido
refrigerante parpadean, pare el vehícu-lo y deje que el motor se enfríe. (Vease
la pagina 6-38.)
ATENCION:

SCA10020
No utilice el motor si está sobreca-
lentado.
Indicador de cambio de aceite
“OIL”
Este indicador parpadea a los prime-
ros 1000 km (600 mi), luego a los
5000 km (3000 mi) y posteriormente
cada 5000 km (3000 mi) para indicar
que se debe cambiar el aceite del mo-
tor.
Después de cambiar el aceite, reponga
el indicador de cambio de aceite. (Vea-
se la pagina 6-12.)Si cambia el aceite del motor antes de
que se encienda el indicador de cam-
bio (es decir, antes de que se cumpla el
intervalo del cambio periódico de acei-
te), después de cambiar el aceite debe-
rá reponer el indicador para que este
pueda indicar en el momento correcto
el siguiente cambio periódico. (Vease
la pagina 6-12.)
El circuito eléctrico del indicador se
puede comprobar según el procedi-
miento siguiente.
1. Sitúe el interruptor de paro del mo-
tor en posición “ ” y gire la llave a
la posición “ON”.
2. Verifique que el indicador se en-
cienda durante unos segundos y
luego se apague.
3. Si el indicador no se enciende,
haga revisar el circuito eléctrico en
un concesionario Yamaha.
NOTA:
El indicador de cambio de aceite puede
parpadear cuando se acelera el motor
con el scooter sobre el caballete; esto

no indica una avería.

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
1
2
3
4
5
6
7
8
9Indicador de cambio de la correa
trapezoidal “V-BELT”
Este indicador parpadea cada 20000 km
(12500 mi), cuando es necesario cam-
biar la correa trapezoidal.
El circuito eléctrico del indicador se
puede comprobar según el procedi-
miento siguiente.
1. Gire la llave a la posición “ON” y
verifique que el interruptor de paro
del motor se encuentre en “ ”.
2. Si el indicador no se enciende,
haga revisar el circuito eléctrico en
un concesionario Yamaha.
Dispositivo de autodiagnóstico
Este modelo está equipado con un dis-
positivo de autodiagnóstico para varios
circuitos eléctricos.
Si cualquiera de estos circuitos está
averiado, el visor multifunción indicará
un código de error de dos dígitos (p.ej.
12, 13, 14).
Si el visor multifunción indica dicho có-
digo de error, anote el código y haga
revisar el vehículo en un concesionario
Yamaha.
ATENCION:

SCA11790
Si el visor multifunción indica un có-
digo de error, se debe revisar el ve-
hículo lo antes posible para evitar
que se averíe el motor.
Este modelo está asimismo equipado
con un dispositivo de autodiagnóstico
del sistema inmovilizador.
Si cualquiera de los circuitos del siste-
ma inmovilizador está averiado, la luz
indicadora de dicho sistema parpadea
y el visor multifunción indica un código
de error de dos dígitos (p.ej. 51, 52, 53)
cuando se gira la llave a la posición
“ON”.
NOTA:
Si el visor multifunción indica el código
de error 52, el problema puede deber-
se a interferencias del transpondedor.
Si se produce este error, intente lo si-

guiente.
1. Utilice la llave de registro de có-
digo para arrancar el motor.
NOTA:
¡Compruebe que no haya otras llaves
del sistema inmovilizador cerca del in-
terruptor principal y no lleve más de
una en el mismo llavero! Las llaves del
sistema inmovilizador pueden crear in-
terferencias de señal, lo cual puede im-

pedir que arranque el motor.
2. Si el motor arranca, párelo e inten-
te arrancarlo con las llaves norma-
les.
3. Si el motor no arranca con una de
las llaves normales o con ninguna
de ellas, lleve el vehículo, la llave
de registro de código y las dos lla-
ves normales a un concesionario
Yamaha para volver a registrar las
llaves normales.
Si el visor multifunción indica algún có-
digo de error, anote el código y haga
revisar el vehículo en un concesionario
Yamaha.
Modo reloj
Para poner el reloj en hora:
1. Pulse los botones “SELECT” y
“RESET” simultáneamente duran-
