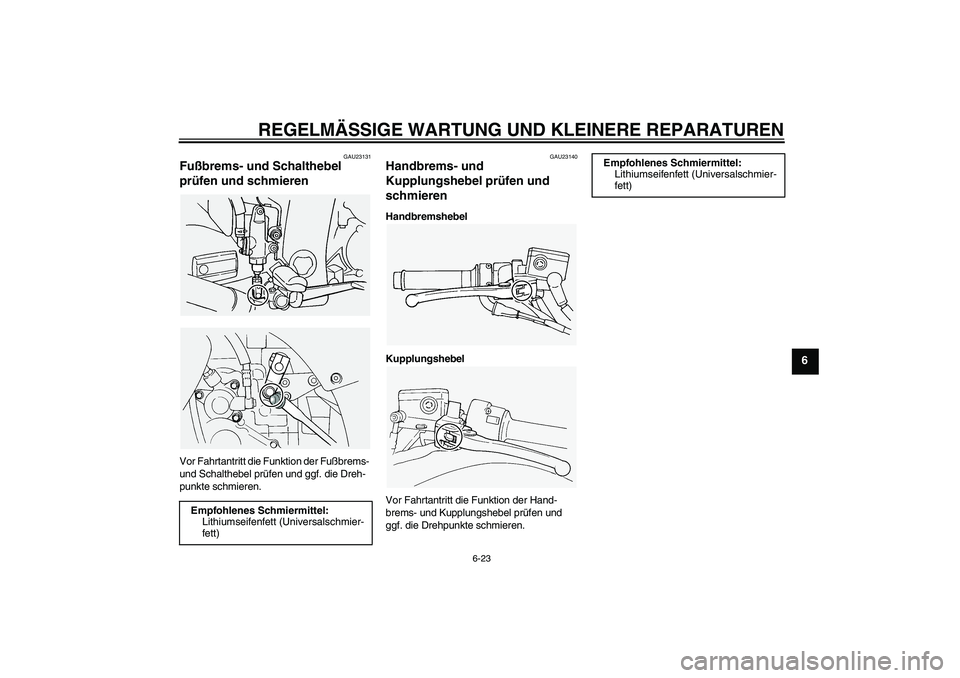

Page 65 of 88
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-23
6
GAU23131
Fußbrems- und Schalthebel
prüfen und schmieren Vor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
GAU23140
Handbrems- und
Kupplungshebel prüfen und
schmieren Handbremshebel
Kupplungshebel
Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren. Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalschmier-
fett)
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalschmier-
fett)
U5JWG4G0.book Page 23 Thursday, July 29, 2004 10:49 AM

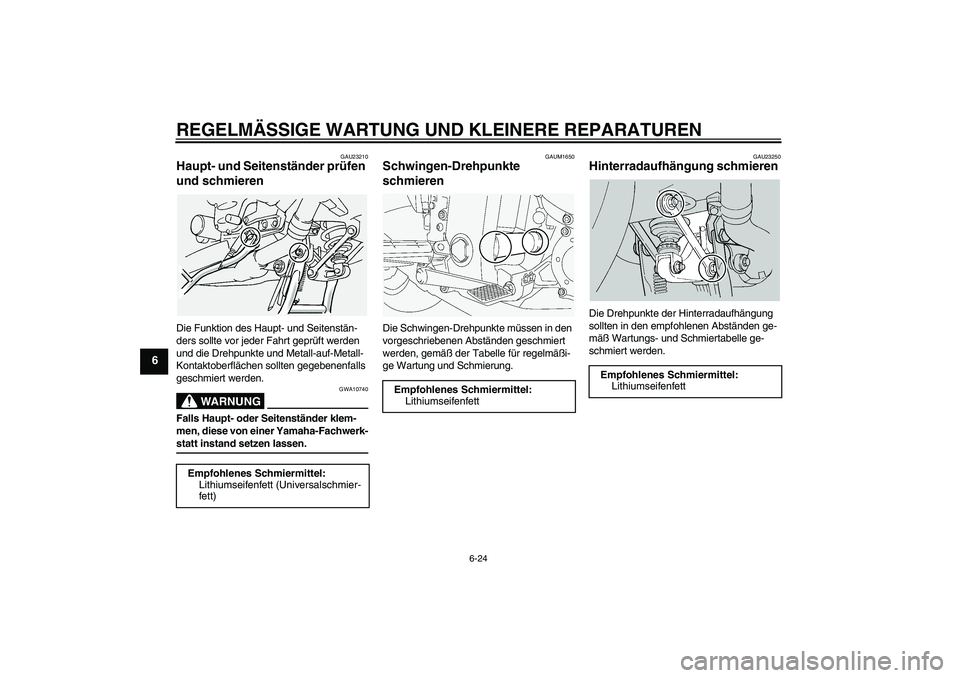

Page 66 of 88
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-24
6
GAU23210
Haupt- und Seitenständer prüfen
und schmieren Die Funktion des Haupt- und Seitenstän-
ders sollte vor jeder Fahrt geprüft werden
und die Drehpunkte und Metall-auf-Metall-
Kontaktoberflächen sollten gegebenenfalls
geschmiert werden.
WARNUNG
GWA10740
Falls Haupt- oder Seitenständer klem-
men, diese von einer Yamaha-Fachwerk-statt instand setzen lassen.
GAUM1650
Schwingen-Drehpunkte
schmieren Die Schwingen-Drehpunkte müssen in den
vorgeschriebenen Abständen geschmiert
werden, gemäß der Tabelle für regelmäßi-
ge Wartung und Schmierung.
GAU23250
Hinterradaufhängung schmieren Die Drehpunkte der Hinterradaufhängung
sollten in den empfohlenen Abständen ge-
mäß Wartungs- und Schmiertabelle ge-
schmiert werden.
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalschmier-
fett)
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
U5JWG4G0.book Page 24 Thursday, July 29, 2004 10:49 AM

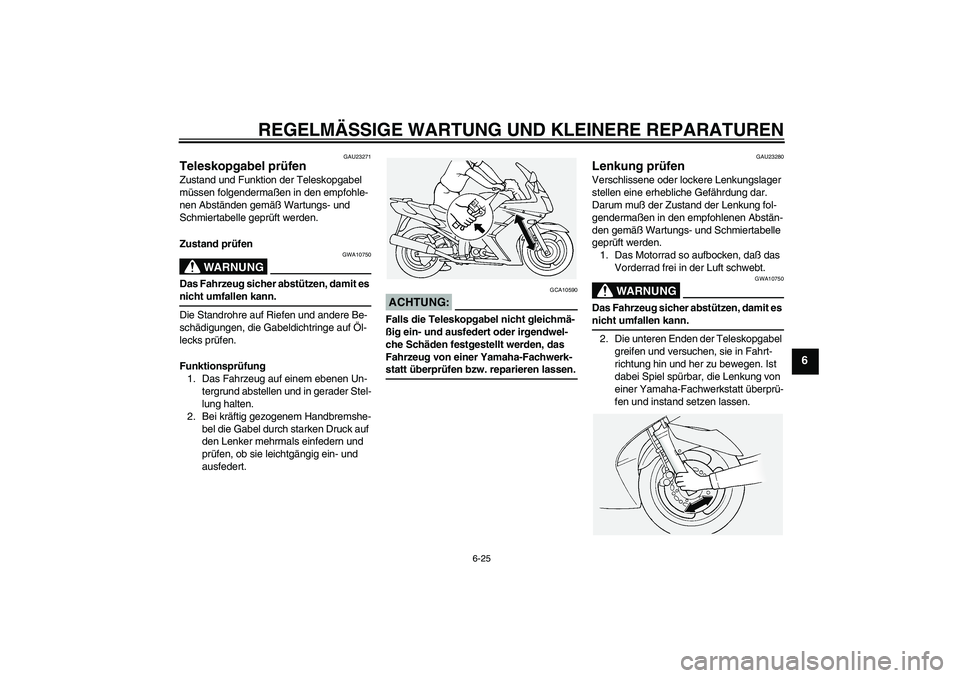

Page 67 of 88

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-25
6
GAU23271
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
WARNUNG
GWA10750
Das Fahrzeug sicher abstützen, damit es nicht umfallen kann.
Die Standrohre auf Riefen und andere Be-
schädigungen, die Gabeldichtringe auf Öl-
lecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG:
GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-statt überprüfen bzw. reparieren lassen.
GAU23280
Lenkung prüfen Verschlissene oder lockere Lenkungslager
stellen eine erhebliche Gefährdung dar.
Darum muß der Zustand der Lenkung fol-
gendermaßen in den empfohlenen Abstän-
den gemäß Wartungs- und Schmiertabelle
geprüft werden.
1. Das Motorrad so aufbocken, daß das
Vorderrad frei in der Luft schwebt.
WARNUNG
GWA10750
Das Fahrzeug sicher abstützen, damit es nicht umfallen kann.
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung hin und her zu bewegen. Ist
dabei Spiel spürbar, die Lenkung von
einer Yamaha-Fachwerkstatt überprü-
fen und instand setzen lassen.
U5JWG4G0.book Page 25 Thursday, July 29, 2004 10:49 AM

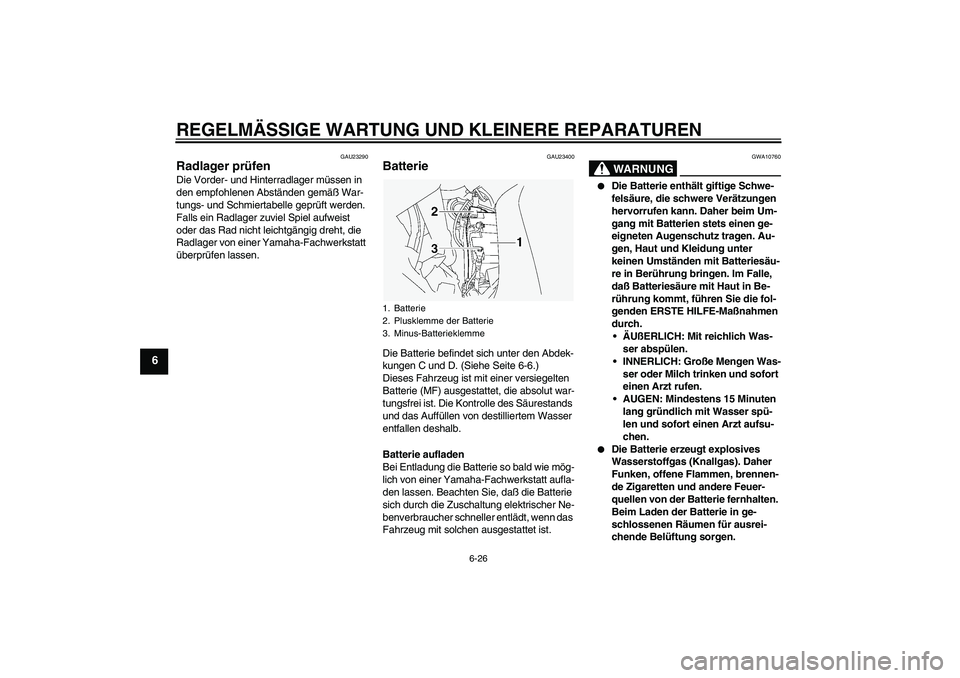

Page 68 of 88

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-26
6
GAU23290
Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zuviel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU23400
Batterie Die Batterie befindet sich unter den Abdek-
kungen C und D. (Siehe Seite 6-6.)
Dieses Fahrzeug ist mit einer versiegelten
Batterie (MF) ausgestattet, die absolut war-
tungsfrei ist. Die Kontrolle des Säurestands
und das Auffüllen von destilliertem Wasser
entfallen deshalb.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-
den lassen. Beachten Sie, daß die Batterie
sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.
WARNUNG
GWA10760
Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen. Au-
gen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
daß Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.
Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fernhalten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.
1. Batterie
2. Plusklemme der Batterie
3. Minus-Batterieklemme
U5JWG4G0.book Page 26 Thursday, July 29, 2004 10:49 AM

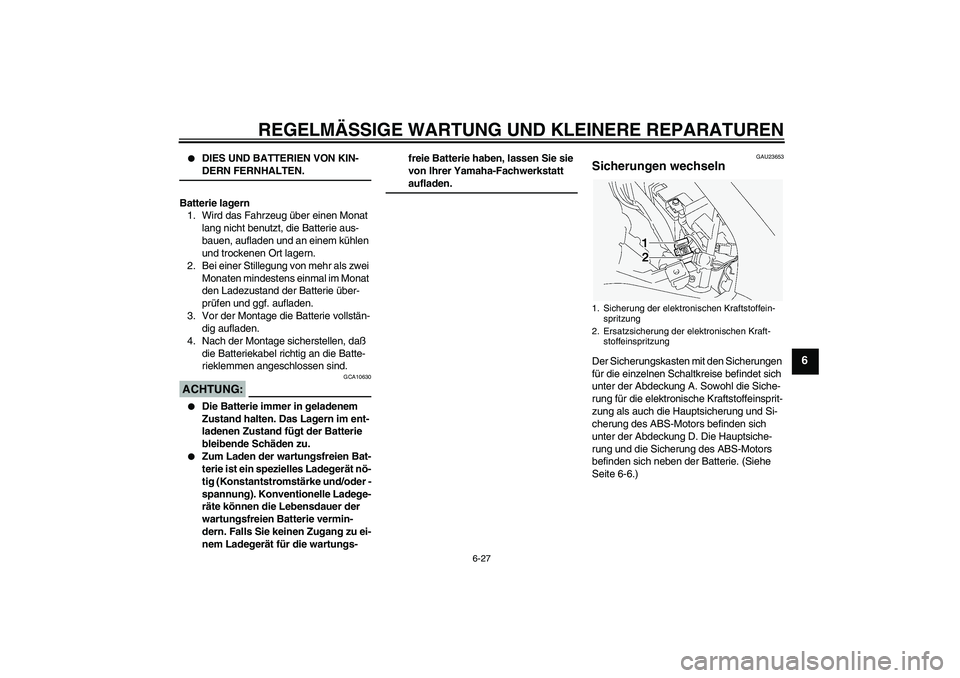

Page 69 of 88

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-27
6
DIES UND BATTERIEN VON KIN-DERN FERNHALTEN.
Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern.
2. Bei einer Stillegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
4. Nach der Montage sicherstellen, daß
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.
ACHTUNG:
GCA10630
Die Batterie immer in geladenem
Zustand halten. Das Lagern im ent-
ladenen Zustand fügt der Batterie
bleibende Schäden zu.
Zum Laden der wartungsfreien Bat-
terie ist ein spezielles Ladegerät nö-
tig (Konstantstromstärke und/oder -
spannung). Konventionelle Ladege-
räte können die Lebensdauer der
wartungsfreien Batterie vermin-
dern. Falls Sie keinen Zugang zu ei-
nem Ladegerät für die wartungs-freie Batterie haben, lassen Sie sie
von Ihrer Yamaha-Fachwerkstatt
aufladen.
GAU23653
Sicherungen wechseln Der Sicherungskasten mit den Sicherungen
für die einzelnen Schaltkreise befindet sich
unter der Abdeckung A. Sowohl die Siche-
rung für die elektronische Kraftstoffeinsprit-
zung als auch die Hauptsicherung und Si-
cherung des ABS-Motors befinden sich
unter der Abdeckung D. Die Hauptsiche-
rung und die Sicherung des ABS-Motors
befinden sich neben der Batterie. (Siehe
Seite 6-6.)1. Sicherung der elektronischen Kraftstoffein-
spritzung
2. Ersatzsicherung der elektronischen Kraft-
stoffeinspritzung
U5JWG4G0.book Page 27 Thursday, July 29, 2004 10:49 AM

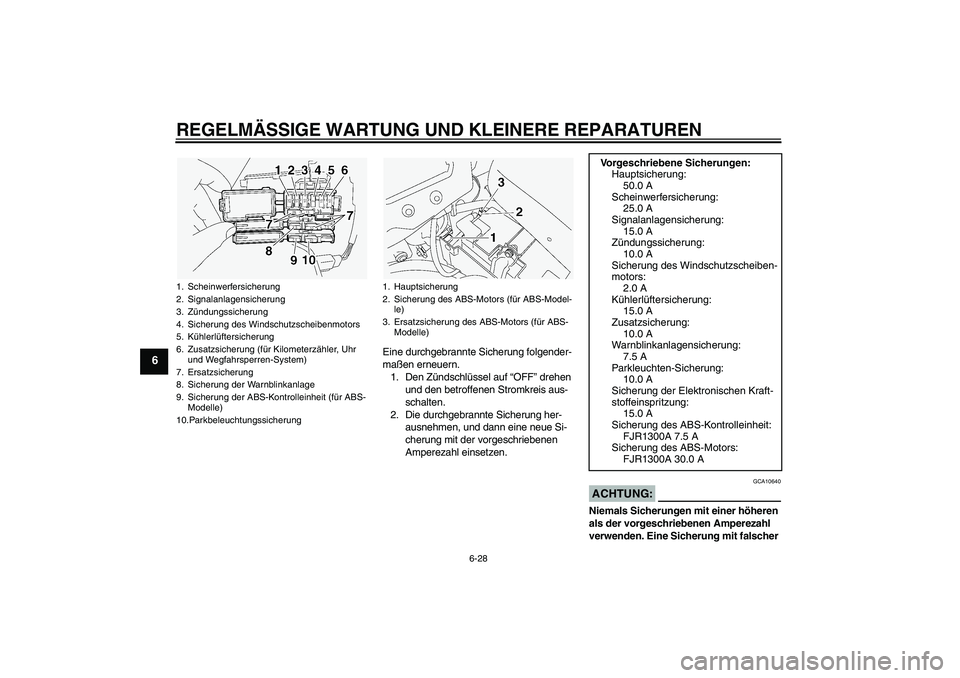

Page 70 of 88

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-28
6
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen.
ACHTUNG:
GCA10640
Niemals Sicherungen mit einer höheren
als der vorgeschriebenen Amperezahl
verwenden. Eine Sicherung mit falscher
1. Scheinwerfersicherung
2. Signalanlagensicherung
3. Zündungssicherung
4. Sicherung des Windschutzscheibenmotors
5. Kühlerlüftersicherung
6. Zusatzsicherung (für Kilometerzähler, Uhr
und Wegfahrsperren-System)
7. Ersatzsicherung
8. Sicherung der Warnblinkanlage
9. Sicherung der ABS-Kontrolleinheit (für ABS-
Modelle)
10.Parkbeleuchtungssicherung
1. Hauptsicherung
2. Sicherung des ABS-Motors (für ABS-Model-
le)
3. Ersatzsicherung des ABS-Motors (für ABS-
Modelle)
Vorgeschriebene Sicherungen:
Hauptsicherung:
50.0 A
Scheinwerfersicherung:
25.0 A
Signalanlagensicherung:
15.0 A
Zündungssicherung:
10.0 A
Sicherung des Windschutzscheiben-
motors:
2.0 A
Kühlerlüftersicherung:
15.0 A
Zusatzsicherung:
10.0 A
Warnblinkanlagensicherung:
7.5 A
Parkleuchten-Sicherung:
10.0 A
Sicherung der Elektronischen Kraft-
stoffeinspritzung:
15.0 A
Sicherung des ABS-Kontrolleinheit:
FJR1300A 7.5 A
Sicherung des ABS-Motors:
FJR1300A 30.0 A
U5JWG4G0.book Page 28 Thursday, July 29, 2004 10:49 AM
Page 71 of 88

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-29
6
Amperezahl kann Schäden an elektri-
schen Komponenten und sogar einen Brand verursachen.
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob das elektri-
sche System einwandfrei arbeitet.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU23900
Scheinwerferlampe
auswechseln Die Scheinwerfer dieses Modells sind mit
Halogenlampen ausgestattet. Eine durch-
gebrannte Scheinwerferlampe wie folgt
auswechseln.
1. Verkleidungsteil B (wenn linke Schein-
werferlampe ausgewechselt werden
soll) oder Verkleidungsteil C (wenn
rechte Scheinwerferlampe ausge-
wechselt werden soll) abbauen. (Sie-
he Seite 6-6.)
2. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen.
3. Den Lampenhalter aushängen und
dann die defekte Lampe herausneh-
men.
WARNUNG
GWA10790
Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammbares
Material vom Lampenhalter fernhalten
und die Lampe niemals berühren, bevor sie ausreichend abgekühlt ist.
4. Die neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.ACHTUNG:
GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:
Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
1. Scheinwerfer-Steckverbinder
2. Abdeckung der Scheinwerferlampe
1. Halterung der Scheinwerferlampe
U5JWG4G0.book Page 29 Thursday, July 29, 2004 10:49 AM

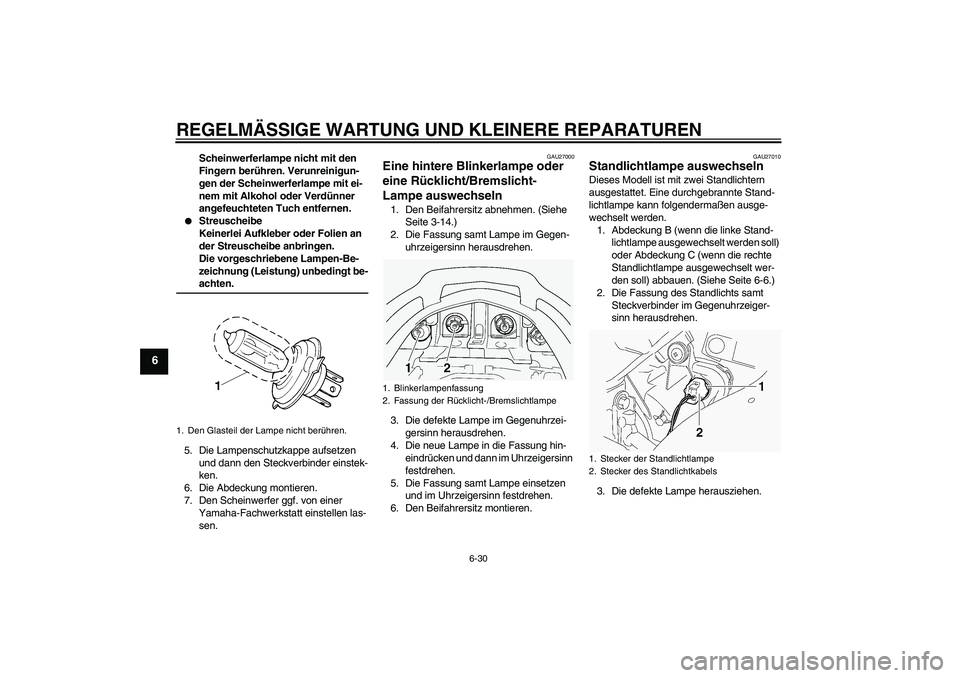

Page 72 of 88

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-30
6
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.
Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unbedingt be-achten.
5. Die Lampenschutzkappe aufsetzen
und dann den Steckverbinder einstek-
ken.
6. Die Abdeckung montieren.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
GAU27000
Eine hintere Blinkerlampe oder
eine Rücklicht/Bremslicht-
Lampe auswechseln 1. Den Beifahrersitz abnehmen. (Siehe
Seite 3-14.)
2. Die Fassung samt Lampe im Gegen-
uhrzeigersinn herausdrehen.
3. Die defekte Lampe im Gegenuhrzei-
gersinn herausdrehen.
4. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
festdrehen.
5. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
6. Den Beifahrersitz montieren.
GAU27010
Standlichtlampe auswechseln Dieses Modell ist mit zwei Standlichtern
ausgestattet. Eine durchgebrannte Stand-
lichtlampe kann folgendermaßen ausge-
wechselt werden.
1. Abdeckung B (wenn die linke Stand-
lichtlampe ausgewechselt werden soll)
oder Abdeckung C (wenn die rechte
Standlichtlampe ausgewechselt wer-
den soll) abbauen. (Siehe Seite 6-6.)
2. Die Fassung des Standlichts samt
Steckverbinder im Gegenuhrzeiger-
sinn herausdrehen.
3. Die defekte Lampe herausziehen.
1. Den Glasteil der Lampe nicht berühren.
1. Blinkerlampenfassung
2. Fassung der Rücklicht-/Bremslichtlampe
1. Stecker der Standlichtlampe
2. Stecker des Standlichtkabels
U5JWG4G0.book Page 30 Thursday, July 29, 2004 10:49 AM
