2005 YAMAHA FJR1300A Betriebsanleitungen (in German)

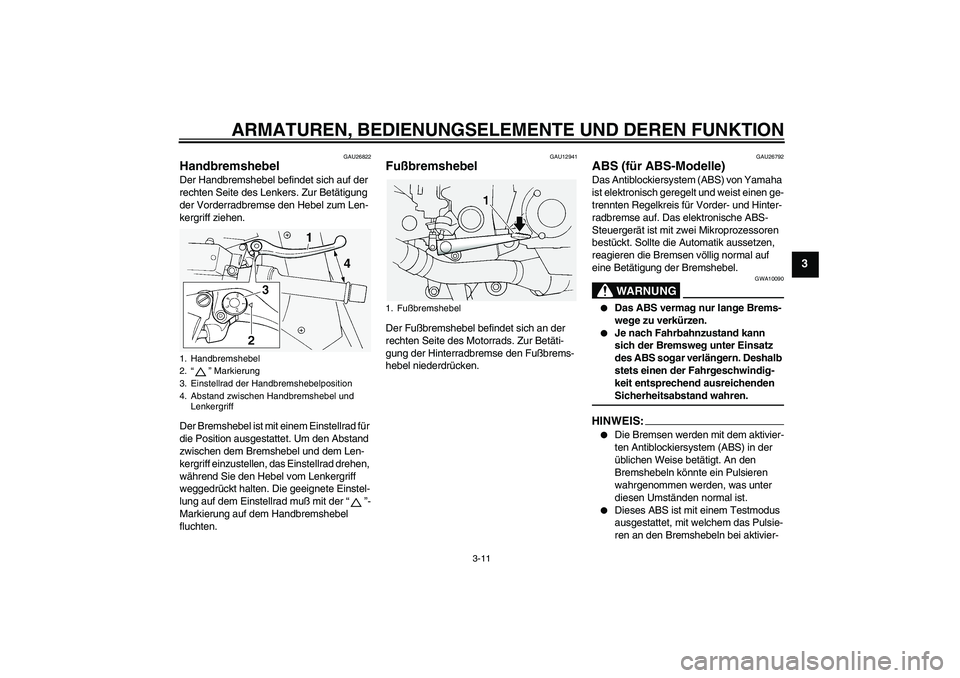

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3
GAU26822
Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
Der Bremshebel ist mit einem Einstellrad für
die Position ausgestattet. Um den Abstand
zwischen dem Bremshebel und dem Len-
kergriff einzustellen, das Einstellrad drehen,
während Sie den Hebel vom Lenkergriff
weggedrückt halten. Die geeignete Einstel-
lung auf dem Einstellrad muß mit der “”-
Markierung auf dem Handbremshebel
fluchten.
GAU12941
Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU26792
ABS (für ABS-Modelle) Das Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen ge-
trennten Regelkreis für Vorder- und Hinter-
radbremse auf. Das elektronische ABS-
Steuergerät ist mit zwei Mikroprozessoren
bestückt. Sollte die Automatik aussetzen,
reagieren die Bremsen völlig normal auf
eine Betätigung der Bremshebel.
WARNUNG
GWA10090


Das ABS vermag nur lange Brems-
wege zu verkürzen.


Je nach Fahrbahnzustand kann
sich der Bremsweg unter Einsatz
des ABS sogar verlängern. Deshalb
stets einen der Fahrgeschwindig-
keit entsprechend ausreichenden Sicherheitsabstand wahren.
HINWEIS:

Die Bremsen werden mit dem aktivier-
ten Antiblockiersystem (ABS) in der
üblichen Weise betätigt. An den
Bremshebeln könnte ein Pulsieren
wahrgenommen werden, was unter
diesen Umständen normal ist.


Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren an den Bremshebeln bei aktivier-
1. Handbremshebel
2.“” Markierung
3. Einstellrad der Handbremshebelposition
4. Abstand zwischen Handbremshebel und
Lenkergriff
1. Fußbremshebel
U5JWG4G0.book Page 11 Thursday, July 29, 2004 10:49 AM

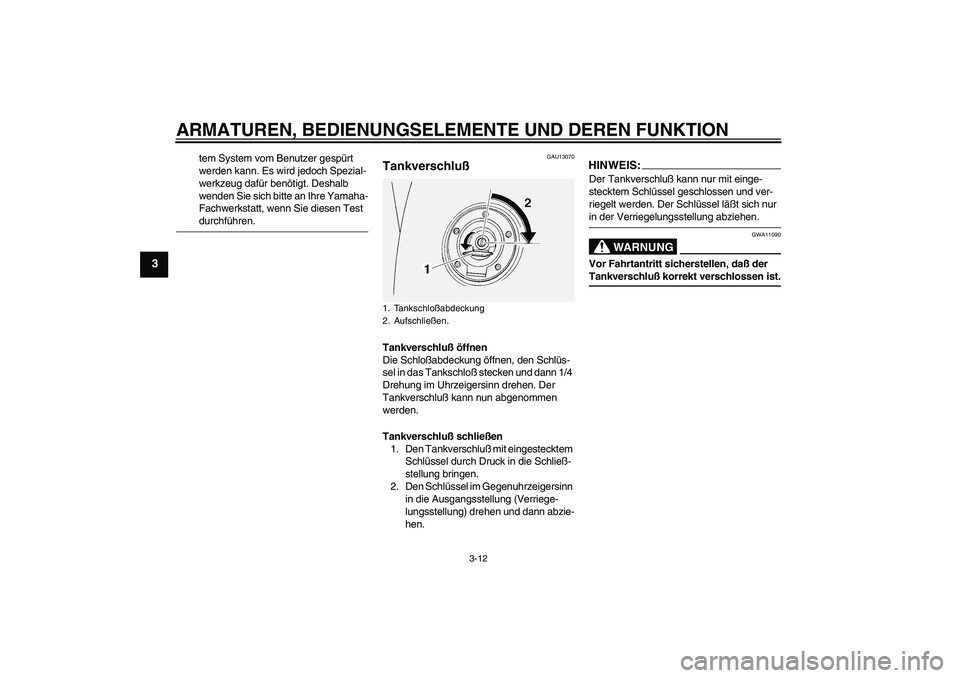

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3
tem System vom Benutzer gespürt
werden kann. Es wird jedoch Spezial-
werkzeug dafür benötigt. Deshalb
wenden Sie sich bitte an Ihre Yamaha-
Fachwerkstatt, wenn Sie diesen Test durchführen.
GAU13070
Tankverschluß Tankverschluß öffnen
Die Schloßabdeckung öffnen, den Schlüs-
sel in das Tankschloß stecken und dann 1/4
Drehung im Uhrzeigersinn drehen. Der
Tankverschluß kann nun abgenommen
werden.
Tankverschluß schließen
1. Den Tankverschluß mit eingestecktem
Schlüssel durch Druck in die Schließ-
stellung bringen.
2. Den Schlüssel im Gegenuhrzeigersinn
in die Ausgangsstellung (Verriege-
lungsstellung) drehen und dann abzie-
hen.
HINWEIS:Der Tankverschluß kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel läßt sich nur in der Verriegelungsstellung abziehen.
WARNUNG
GWA11090
Vor Fahrtantritt sicherstellen, daß der Tankverschluß korrekt verschlossen ist.
1. Tankschloßabdeckung
2. Aufschließen.
U5JWG4G0.book Page 12 Thursday, July 29, 2004 10:49 AM

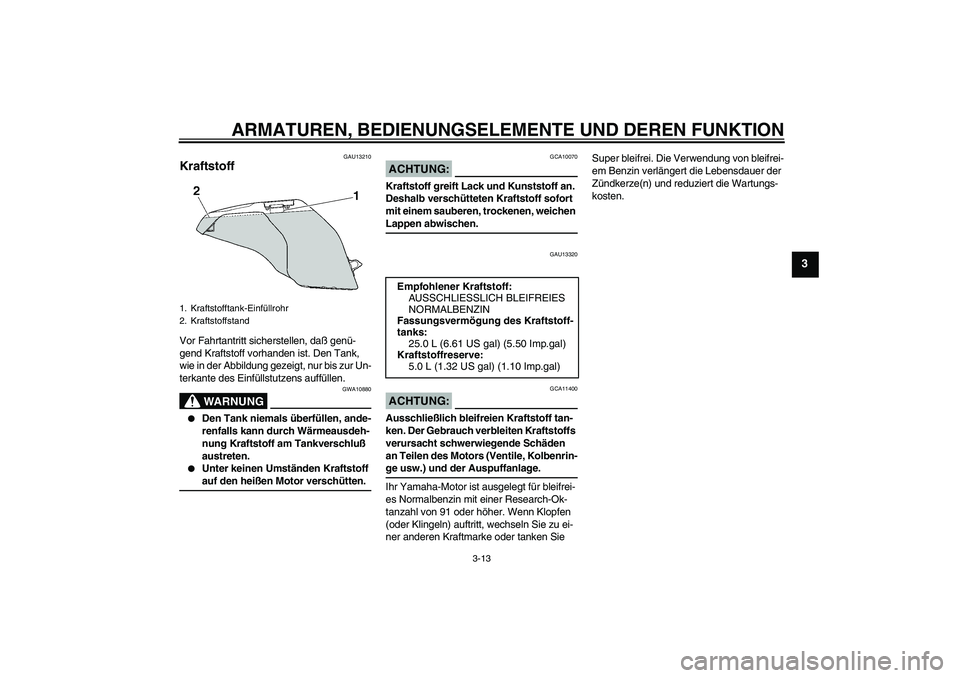

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3
GAU13210
Kraftstoff Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur Un-
terkante des Einfüllstutzens auffüllen.
WARNUNG
GWA10880


Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluß
austreten.


Unter keinen Umständen Kraftstoff auf den heißen Motor verschütten.
ACHTUNG:
GCA10070
Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem sauberen, trockenen, weichen Lappen abwischen.
GAU13320
ACHTUNG:
GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 91 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftmarke oder tanken Sie Super bleifrei. Die Verwendung von bleifrei-
em Benzin verlängert die Lebensdauer der
Zündkerze(n) und reduziert die Wartungs-
kosten.
1. Kraftstofftank-Einfüllrohr
2. Kraftstoffstand
Empfohlener Kraftstoff:
AUSSCHLIESSLICH BLEIFREIES
NORMALBENZIN
Fassungsvermögung des Kraftstoff-
tanks:
25.0 L (6.61 US gal) (5.50 Imp.gal)
Kraftstoffreserve:
5.0 L (1.32 US gal) (1.10 Imp.gal)
U5JWG4G0.book Page 13 Thursday, July 29, 2004 10:49 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
3
GAU13410
Kraftstofftank-
Belüftungsschlauch Vor dem Betrieb folgende Kontrolle vorneh-
men:

Den Schlauchanschluß prüfen.


Den Kraftstofftank-Belüftungs-
schlauch auf Risse und Schäden prü-
fen, ggf. erneuern.


Sicherstellen, daß das Schlauchende
nicht verstopft ist; ggf. den Schlauch
reinigen.
GAU13430
Katalysator Dieses Modell ist mit einem Abgaskatalysa-
tor im Auspuff ausgerüstet.
WARNUNG
GWA10860
Die Auspuffanlage ist nach dem Betrieb
heiß. Sicherstellen, daß die Auspuffanla-
ge abgekühlt ist, bevor Sie irgendwelche Wartungsarbeiten durchführen.ACHTUNG:
GCA10700
Die folgenden Vorsichtsmaßnahmen
müssen beachtet werden, um Feuerge-
fahr oder andere Beschädigungen zu
vermeiden.

Ausschließlich bleifreien Kraftstoff
tanken. Der Gebrauch verbleiten
Kraftstoffs verursacht unreparier-
bare Schäden am Abgaskatalysa-
tor.


Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel bei Gras oder an-
deren Stoffen, die leicht brennbar
sind.


Den Motor nicht über längere Zeit im Leerlauf betreiben.
GAU14080
Sitzbank Fahrersitz
Fahrersitz abnehmen1. Den Schlüssel in das Sitzbankschloß
stecken und dann, wie in der Abbil-
dung gezeigt, drehen.
2. Den Fahrersitz abziehen.
Fahrersitz montieren1. Die Zunge an der Vorderseite des
Fahrersitzes, wie in der Abbildung ge-
zeigt, in die Sitzhalterung stecken und
den Sitz dann an der Hinterseite nach
unten drücken, sodaß er einrastet.
1. Kraftstofftank-Belüftungsschlauch
1. Fahrersitzschloß
2. Aufschließen.
U5JWG4G0.book Page 14 Thursday, July 29, 2004 10:49 AM

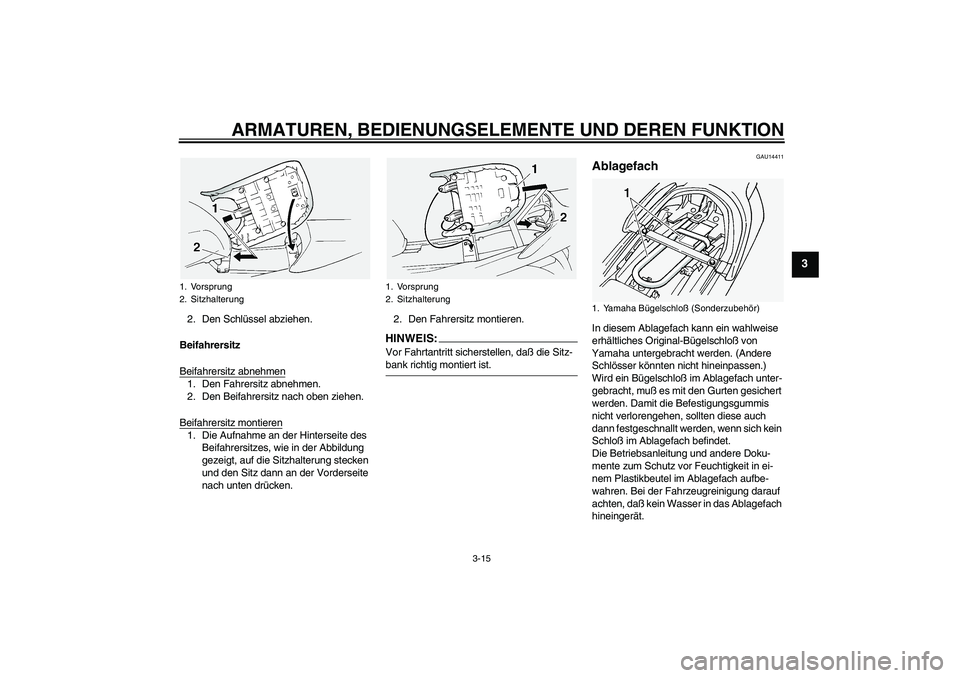

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
3
2. Den Schlüssel abziehen.
Beifahrersitz
Beifahrersitz abnehmen1. Den Fahrersitz abnehmen.
2. Den Beifahrersitz nach oben ziehen.
Beifahrersitz montieren1. Die Aufnahme an der Hinterseite des
Beifahrersitzes, wie in der Abbildung
gezeigt, auf die Sitzhalterung stecken
und den Sitz dann an der Vorderseite
nach unten drücken.2. Den Fahrersitz montieren.
HINWEIS:Vor Fahrtantritt sicherstellen, daß die Sitz-bank richtig montiert ist.
GAU14411
Ablagefach In diesem Ablagefach kann ein wahlweise
erhältliches Original-Bügelschloß von
Yamaha untergebracht werden. (Andere
Schlösser könnten nicht hineinpassen.)
Wird ein Bügelschloß im Ablagefach unter-
gebracht, muß es mit den Gurten gesichert
werden. Damit die Befestigungsgummis
nicht verlorengehen, sollten diese auch
dann festgeschnallt werden, wenn sich kein
Schloß im Ablagefach befindet.
Die Betriebsanleitung und andere Doku-
mente zum Schutz vor Feuchtigkeit in ei-
nem Plastikbeutel im Ablagefach aufbe-
wahren. Bei der Fahrzeugreinigung darauf
achten, daß kein Wasser in das Ablagefach
hineingerät.
1. Vorsprung
2. Sitzhalterung
1. Vorsprung
2. Sitzhalterung
1. Yamaha Bügelschloß (Sonderzubehör)
U5JWG4G0.book Page 15 Thursday, July 29, 2004 10:49 AM

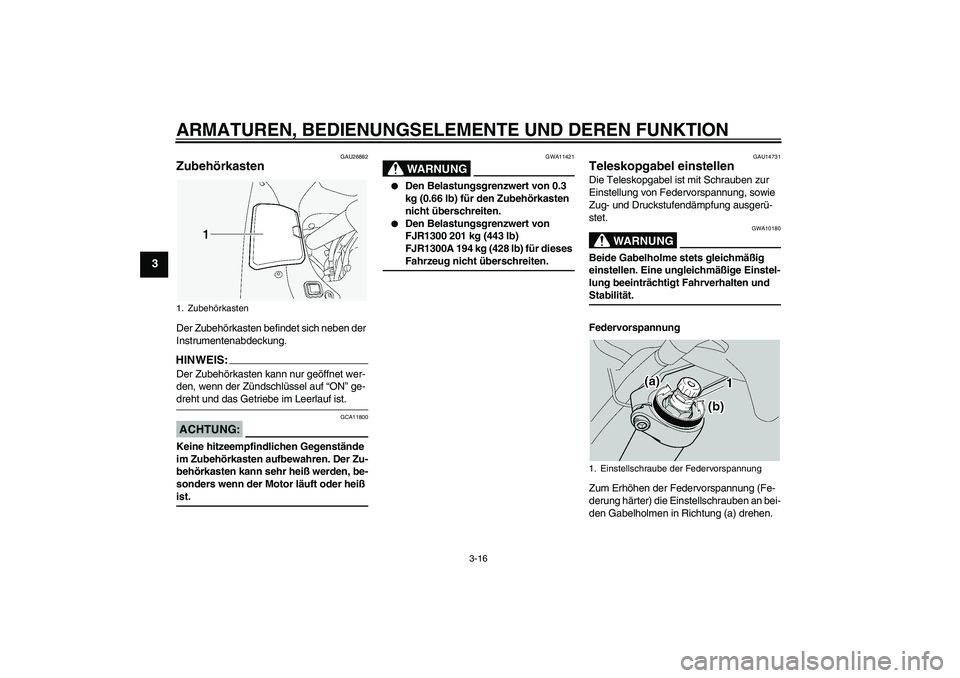

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3
GAU26882
Zubehörkasten Der Zubehörkasten befindet sich neben der
Instrumentenabdeckung.HINWEIS:Der Zubehörkasten kann nur geöffnet wer-
den, wenn der Zündschlüssel auf “ON” ge-dreht und das Getriebe im Leerlauf ist.ACHTUNG:
GCA11800
Keine hitzeempfindlichen Gegenstände
im Zubehörkasten aufbewahren. Der Zu-
behörkasten kann sehr heiß werden, be-
sonders wenn der Motor läuft oder heiß ist.
WARNUNG
GWA11421


Den Belastungsgrenzwert von 0.3
kg (0.66 lb) für den Zubehörkasten
nicht überschreiten.


Den Belastungsgrenzwert von
FJR1300 201 kg (443 lb)
FJR1300A 194 kg (428 lb) für dieses Fahrzeug nicht überschreiten.
GAU14731
Teleskopgabel einstellen Die Teleskopgabel ist mit Schrauben zur
Einstellung von Federvorspannung, sowie
Zug- und Druckstufendämpfung ausgerü-
stet.
WARNUNG
GWA10180
Beide Gabelholme stets gleichmäßig
einstellen. Eine ungleichmäßige Einstel-
lung beeinträchtigt Fahrverhalten und Stabilität.
Federvorspannung
Zum Erhöhen der Federvorspannung (Fe-
derung härter) die Einstellschrauben an bei-
den Gabelholmen in Richtung (a) drehen.
1. Zubehörkasten
1. Einstellschraube der Federvorspannung
U5JWG4G0.book Page 16 Thursday, July 29, 2004 10:49 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
3
Zum Verringern der Federvorspannung
(Federung weicher) beide Einstellschrau-
ben in Richtung (b) drehen.HINWEIS:Die jeweilige Rille am Einstellmechanismus
muß mit der Oberkante der Gabel-Abdeck-schraube fluchten.Zugstufendämpfung
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) die Einstellschrauben an
beiden Gabelholmen in Richtung (a) dre-
hen. Zum Verringern der Zugstufendämp-
fung (Dämpfung weicher) beide Einstell-
schrauben in Richtung (b) drehen.Druckstufendämpfung
Zum Erhöhen der Druckstufendämpfung
(Dämpfung härter) die Einstellschrauben an
beiden Gabelholmen in Richtung (a) dre-
hen. Zum Verringern der Druckstufendämp-
fung (Dämpfung weicher) beide Einstell-
schrauben in Richtung (b) drehen.1. Gegenwärtige Einstellung
2. Gabel-AbdeckschraubeEinstellen der Federvorspannung:
Minimum (weich):
6
Normal:
4
Maximum (hart):
1
1. Zugstufendämpfungs-Einstellknopf
Einstellung der Zugstufendämpfung:
Minimum (weich):
17 Klick(s) in Richtung (b)*
Normal:
12 Klick(s) in Richtung (b)*
Maximum (hart):
1 Klick(s) in Richtung (b)*
* Einstellknopf bis zum Anschlag in
Richtung (a) gedreht
1. Druckstufendämpfungs-Einstellschraube
Einstellen der Druckstufendämp-
fung:
Minimum (weich):
21 Klick(s) in Richtung (b)*
Normal:
12 Klick(s) in Richtung (b)*
Maximum (hart):
1 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag in
Richtung (a) gedreht
U5JWG4G0.book Page 17 Thursday, July 29, 2004 10:49 AM

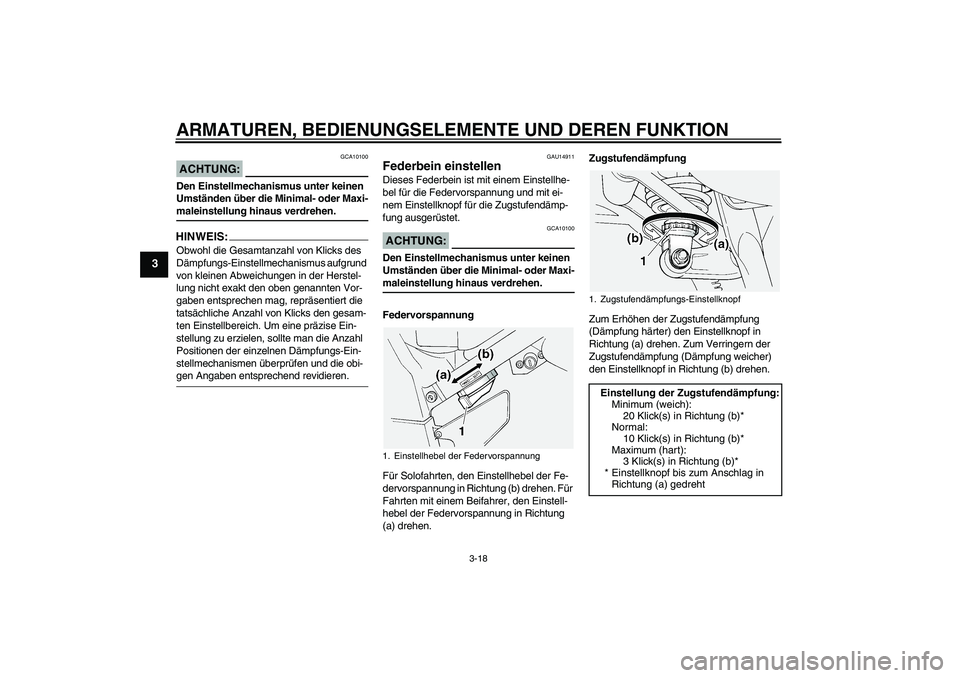

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-18
3
ACHTUNG:
GCA10100
Den Einstellmechanismus unter keinen
Umständen über die Minimal- oder Maxi-maleinstellung hinaus verdrehen.HINWEIS:Obwohl die Gesamtanzahl von Klicks des
Dämpfungs-Einstellmechanismus aufgrund
von kleinen Abweichungen in der Herstel-
lung nicht exakt den oben genannten Vor-
gaben entsprechen mag, repräsentiert die
tatsächliche Anzahl von Klicks den gesam-
ten Einstellbereich. Um eine präzise Ein-
stellung zu erzielen, sollte man die Anzahl
Positionen der einzelnen Dämpfungs-Ein-
stellmechanismen überprüfen und die obi-gen Angaben entsprechend revidieren.
GAU14911
Federbein einstellen Dieses Federbein ist mit einem Einstellhe-
bel für die Federvorspannung und mit ei-
nem Einstellknopf für die Zugstufendämp-
fung ausgerüstet.ACHTUNG:
GCA10100
Den Einstellmechanismus unter keinen
Umständen über die Minimal- oder Maxi-maleinstellung hinaus verdrehen.
Federvorspannung
Für Solofahrten, den Einstellhebel der Fe-
dervorspannung in Richtung (b) drehen. Für
Fahrten mit einem Beifahrer, den Einstell-
hebel der Federvorspannung in Richtung
(a) drehen.Zugstufendämpfung
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) den Einstellknopf in
Richtung (a) drehen. Zum Verringern der
Zugstufendämpfung (Dämpfung weicher)
den Einstellknopf in Richtung (b) drehen.1. Einstellhebel der Federvorspannung
1. Zugstufendämpfungs-EinstellknopfEinstellung der Zugstufendämpfung:
Minimum (weich):
20 Klick(s) in Richtung (b)*
Normal:
10 Klick(s) in Richtung (b)*
Maximum (hart):
3 Klick(s) in Richtung (b)*
* Einstellknopf bis zum Anschlag in
Richtung (a) gedreht
U5JWG4G0.book Page 18 Thursday, July 29, 2004 10:49 AM
